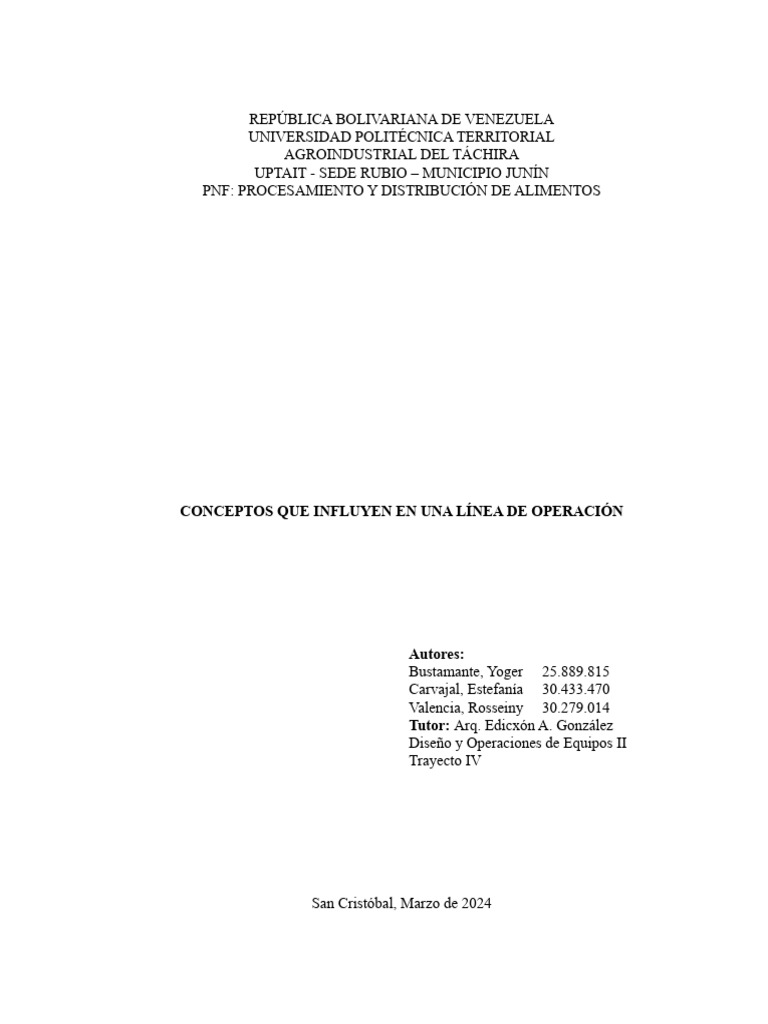

Autores:
Bustamante, Yoger 25.889.815
Carvajal, Estefanía 30.433.470
Valencia, Rosseiny 30.279.014
Tutor: Arq. Edicxón A. González
Diseño y Operaciones de Equipos II
Trayecto IV
pp.
INTRODUCCIÓN.........................................................................................................3
PROCESO DE VARIABLES EN PROCESO...............................................................5
Velocidad de Producción......................................................................................5
Temperatura..........................................................................................................6
Presión..................................................................................................................7
Flujo de Materiales...............................................................................................8
CONTROL DE PROCESOS.......................................................................................10
DIAGRAMA DE BLOQUES Y FUNCIÓN DE TRANSFERENCIA CON SU
SIMBOLOGÍA............................................................................................................13
Diagramas de Bloques........................................................................................14
DISEÑO DE OPERACIONES EN LÍNEA DE PRODUCCIÓN PRIMARIA Y
SECUNDARIA...........................................................................................................19
Línea de Producción Primaria............................................................................19
CLASIFICACIÓN DE DISEÑO DE OPERACIONES DE PRODUCCIÓN.............22
TIPOS DE DISEÑO OPERACIONES DE PRODUCCIÓN......................................23
Producción por Proyecto o Bajo Pedido............................................................23
Producción en Lotes y Producción en Masa......................................................24
Producción de Flujo Continuo...........................................................................25
CASOS REFERENCIAS CON SUS EJEMPLOS......................................................26
Producción por Proyecto o Bajo Pedido............................................................26
Producción en Lotes y Producción en Masa......................................................27
Producción de Flujo Continuo...........................................................................28
CONCLUSIONES.......................................................................................................30
REFERENCIAS..........................................................................................................31
INTRODUCCIÓN
Velocidad de Producción
Temperatura
Presión
Flujo de Materiales
Diagramas de Bloques
Del diagrama anterior se puede ampliar un poco las definiciones de cada uno
de los elementos:
Señales: Son todas las flechas que componen el diagrama, en este caso se
tiene la señal X (Señal de Entrada), señal Y (Señal de Salida) y señal E (señal de
error). Se aprecia que cada señal solo posee una dirección y que suele comenzar en un
elemento y terminar en otro.
Bloques: Representan una función de transferencia de algún componente
dentro de la estructura de control como por ejemplo una válvula, un motor, un sensor,
el proceso, un controlador, entre otros. En este caso tenemos dos bloques: bloque G y
bloque H.
Punto de Suma: es representado como un círculo (muchas veces con una cruz
en el medio) que indica una operación de suma o resta. En este caso se está restando
la señal X con la señal de salida que produce el bloque H.
Bifurcación: En un punto desde el cual la señal proveniente de algún bloque
puede tomar paralelamente diferentes caminos para llegar a otros bloques. En este
caso la bifurcación está representando la señal de salida del bloque G (que es la
propia señal Y) que puede ir directamente como salida y que a la vez está yendo para
la entrada del bloque H.
En el procesamiento de alimentos, un diagrama de bloques ayuda a
comprender la secuencia de operaciones, la interacción entre los componentes del
proceso y cómo fluye la materia prima a lo largo de las distintas etapas. Además, este
tipo de diagrama puede incluir detalles relevantes como temperaturas, tiempos de
procesamiento, ingredientes utilizados, entre otros, para proporcionar una visión
detallada y estructurada del proceso de producción de alimentos.
Sin embargo, para poder abordar los problemas de cualquier disciplina de
control relacionados con el diagrama de bloques, será fundamental aprender o saber
interpretar cada operación posible que se pueda realizar con estos diagramas. Para eso
se necesita aprender sobre el álgebra de bloques.
El álgebra de bloques es un conjunto de reglas que permiten simplificar y
transformar diagramas de bloques, similar al álgebra que se utiliza para transformar
ecuaciones lineales. Según López y Gómez (2016), el álgebra de bloques se emplea
para obtener la función transferencia equivalente de un sistema representado con un
diagrama de bloques. Este autor destaca que es fundamental comprender las reglas
del álgebra de bloques para simplificar la representación de sistemas complejos en
diagramas de bloques Además, el sitio Control Automático Educación menciona que
el álgebra de bloques es esencial para resolver ejercicios de control utilizando
diagramas de bloques, ya que proporciona las reglas de simplificación necesarias para
abordar problemas relacionados con sistemas de control.
El álgebra de bloques en el procesamiento de alimentos se refiere a la
representación y análisis de sistemas mediante bloques que describen las
interacciones entre las diferentes etapas o componentes de un proceso. En este
contexto, los bloques representan operaciones unitarias o elementos del sistema, y las
conexiones entre ellos indican cómo fluye la información o la materia prima a lo
largo del proceso. En el procesamiento de alimentos, los diagramas de bloques
permiten visualizar claramente y estructurada las fases de producción, desde la
materia prima hasta el producto final. Estos diagramas facilitan la comprensión de la
secuencia de operaciones, la interacción entre los diferentes elementos del proceso y
la optimización de la eficiencia y calidad en la producción de alimentos.
Para elaborar un diagrama de bloques para el procesamiento de alimentos, se
deben seguir los siguientes pasos:
Identificar las Etapas del Proceso: Determine las diferentes etapas o
componentes del proceso de procesamiento de alimentos que desea representar en el
diagrama.
Definir los Bloques: Asigne un bloque a cada operación unitaria o etapa del
proceso. Cada bloque representará una acción específica dentro del proceso.
Establecer Conexiones: Conecte los bloques con flechas para mostrar la
secuencia de operaciones y cómo fluye la materia prima o la información a lo largo
del proceso.
Incluir Detalles Relevantes: Agregue detalles importantes a cada bloque,
como temperaturas, tiempos de procesamiento, ingredientes utilizados, entre otros,
para proporcionar una visión detallada del proceso.
Añadir Entradas y Salidas: Indique claramente las entradas y salidas del
proceso en el diagrama para mostrar cómo comienza y termina el flujo de trabajo.
Simplificar y Estandarizar: Mantenga el diagrama simple y fácil de
entender. Utilice símbolos estándar y etiquetas para garantizar que sea comprensible
para todos los involucrados.
Al seguir estos pasos y representar cada etapa del procesamiento de alimentos
con bloques interconectados, se creará un diagrama de bloques efectivo que visualiza
de manera clara y estructurada el proceso de producción de alimentos.
Debido a que a veces es difícil memorizar cada una de las operaciones, una
forma intuitiva de aprender a usar estas reglas de simplificación del algebra de
bloques está mostrada en el video anterior, donde se analizan las señales de salida de
cada bloque. Cada una de las operaciones posibles que puede hacerse dentro de un
diagrama de bloque están representados en la siguiente figura:
La representación de sistemas físicos se logra mediante diagramas de bloques
en modelos matemáticos, donde múltiples variables se utilizan para conectar cada
parte del proceso de producción. En ocasiones, modelar un sistema físico complejo
conlleva abstracciones entre sus componentes, lo que puede resultar en la pérdida del
concepto global del modelo. Por ello, en ingeniería de control se desarrolló el álgebra
de diagrama de bloques, que permite una representación gráfica de las partes de un
sistema, mostrando sus interacciones con todos los componentes físicos. De esta
manera, un diagrama de bloques facilita la comprensión de cómo cada entrada
(perturbación) se relaciona con las salidas del proceso. Un ejemplo es el siguiente:
