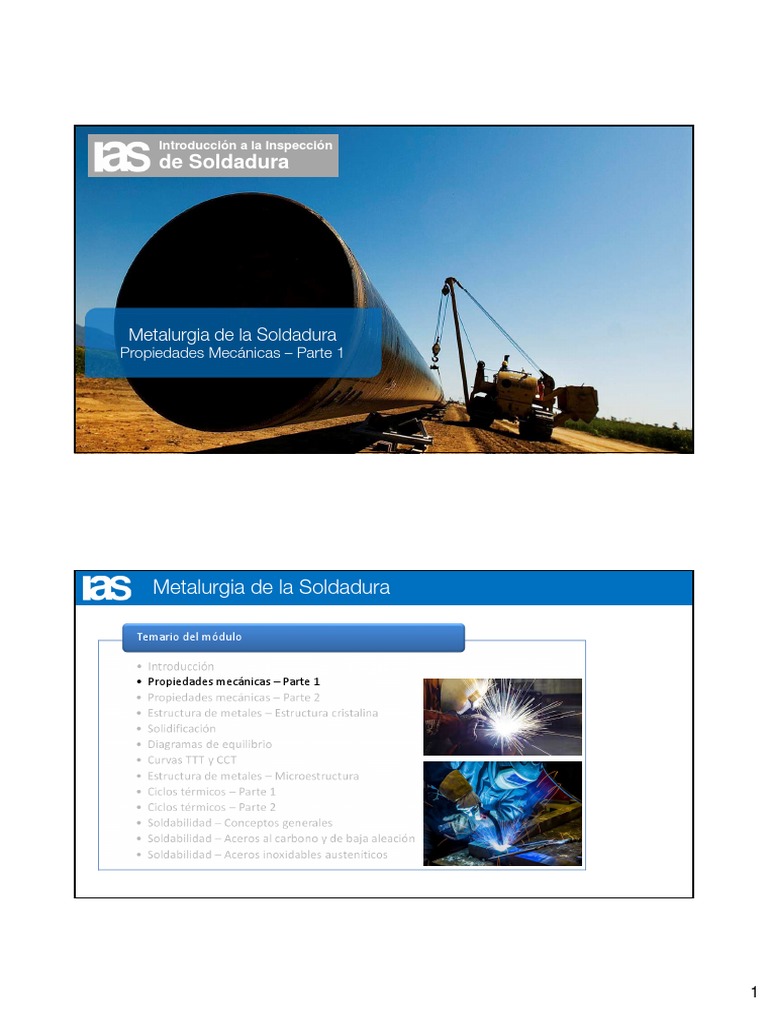

Metalurgia

Introducción a de la Soldadura
la Inspección
de Soldadura

Metalurgia de la Soldadura
Propiedades Mecánicas – Parte 1

Metalurgia de la Soldadura

Temario del módulo

• Introducción
• Propiedades mecánicas – Parte 1
• Propiedades mecánicas – Parte 2
• Estructura de metales – Estructura cristalina
• Solidificación
• Diagramas de equilibrio
• Curvas TTT y CCT
• Estructura de metales – Microestructura
• Ciclos térmicos – Parte 1
• Ciclos térmicos – Parte 2
• Soldabilidad – Conceptos generales
• Soldabilidad – Aceros al carbono y de baja aleación
• Soldabilidad – Aceros inoxidables austeníticos

1
 Metalurgia de la Soldadura

¿Qué es el comportamiento mecánico?

Es la respuesta del material a las solicitaciones mecánicas

¿Cómo se evalúa el comportamiento mecánico
de un material?

Se evalúa por medio de las Propiedades Mecánicas del material,

que surgen de diferentes tipos de ensayos
Las Propiedades Mecánicas NO son
Propiedades Intrínsecas del material
• Geometría de la probeta
• Parámetros externos o de ensayo

Metalurgia de la Soldadura
Ensayo de tracción uniaxial – Resistencia mecánica
Consiste en someter a una probeta de dimensiones normalizadas a
una carga uniaxial creciente, hasta lograr la rotura de la misma.
CARACTERÍSTICAS
 Surgen las propiedades
más usadas para el cálculo
resistencial y las
especificaciones de
materiales.
 Muy importantes aún
cuando son pocas las
piezas o componentes
reales que trabajen bajo
solicitaciones uniaxiales
cuasi estáticas.

2
 Metalurgia de la Soldadura
Ensayo de tracción uniaxial – Resistencia mecánica
Consiste en someter a una probeta de dimensiones normalizadas a
una carga uniaxial creciente, hasta lograr la rotura de la misma.
CARACTERÍSTICAS
 Surgen las propiedades
más usadas para el cálculo
resistencial y las
especificaciones de
materiales.
 Muy importantes aún
cuando son pocas las
piezas o componentes
reales que trabajen bajo
solicitaciones uniaxiales
cuasi estáticas.

Metalurgia de la Soldadura
Ensayo de tracción uniaxial – Resistencia mecánica
Endurecimiento Estricción o colapso
por deformación plástico

Zona de
Zona de deformación
deformación plástica
elástica

Deformación Deformación
elástica plástica

3
 Metalurgia de la Soldadura
Ensayo de tracción uniaxial – Resistencia mecánica
Endurecimiento Estricción o colapso
por deformación
Resistencia a
la tracción
Tensión de
rotura
Tensión de fluencia
Curva tensión-deformación ingenieril
Metalurgia de la Soldadura
Tenacidad
Es la energía que absorbe el metal
durante el proceso de deformación
(elástica y plástica) e inicio y
propagación de una fractura.
En esta propiedad intervienen
tanto la resistencia a la
deformación (resistencia
mecánica) como la capacidad de
deformación (ductilidad).
Un material tenaz posee, al mismo
tiempo, buena resistencia
mecánica y ductilidad.
plástico
Tensión de fluencia
Tensión necesaria
para iniciar la deformación
plástica macroscópica. Usada en
el dimensionamiento.
Resistencia a la tracción
Valor de la tensión convencional
máxima que se registra en un
ensayo de tracción. No tiene un
significado físico.
Depende de
Parámetros de Parámetros de
ensayo materiales
• Temperatura • Propiedades mecánicas
• Velocidad de ensayo • Defectos
• Geometría de probeta • Fenómenos de fragilización
La energía total del proceso de fractura (ET) es
la suma de:
• Energía de deformación elástica (EEl).
• Energía de deformación plástica (EPl).
• Energía de inicio de fisura (Ein).
• Energía de propagación de fisura (EPr).
4
 Metalurgia de la Soldadura

Metalurgia de la Soldadura

Existen diferentes formas de

medir la tenacidad:
 Tenacidad estática
 Tenacidad a la entalla
 Fractotenacidad

Consiste en un ensayo dinámico de

flexión a tres puntas de una probeta
con una entalla mecanizada.

5
 Metalurgia de la Soldadura

Tenacidad a la entalla
En dicho ensayo se mide
la energía necesaria
para la deformación
(elástica y plástica),
iniciación y propagación
de una fisura.
Dicha energía se
determina por la diferencia
de energía potencial de un
péndulo que golpea la
probeta.

Metalurgia de la Soldadura

Tenacidad a la entalla
En dicho ensayo se mide
la energía necesaria
para la deformación
(elástica y plástica),
iniciación y propagación
de una fisura.
Dicha energía se
determina por la diferencia
de energía potencial de un
péndulo que golpea la
probeta.

6
 Metalurgia de la Soldadura

Resumen
1. Las propiedades mecánicas no son propiedades
intrínsecas, sino que dependen del tipo de solicitación.
2. La resistencia mecánica es determinada por medio dl
ensayo de tracción uniaxial, y se emplea para el cálculo
dimensional y como un importante parámetro en la
selección de materiales.
3. La tenacidad es una propiedad cualitativa (no se emplea
para el cálculo dimensional) que determina cuan
resistente es un material a la propagación de una fisura. El
ensayo mas común para determinar esta propiedad es el
ensayo de flexión por impacto.
