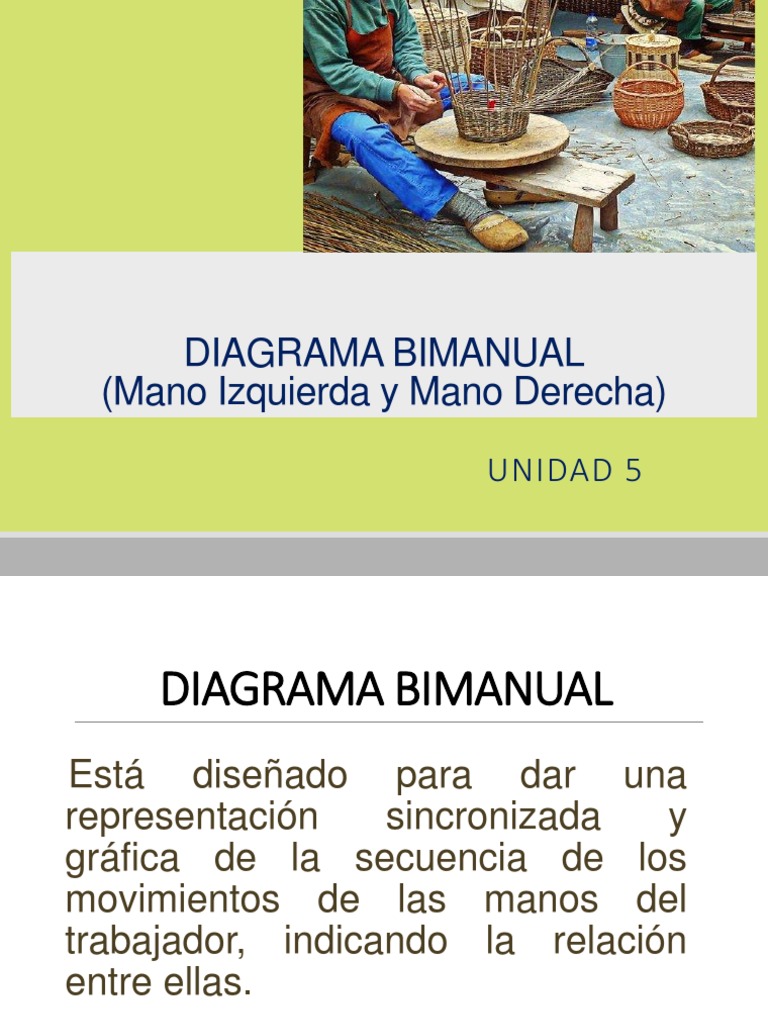

DIAGRAMA BIMANUAL

(Mano Izquierda y Mano Derecha)

UNIDAD 5
 DIAGRAMA BIMANUAL
Está diseñado para dar una
representación sincronizada y
gráfica de la secuencia de los
movimientos de las manos del
trabajador, indicando la relación
entre ellas.
 El registro se realiza mediante los símbolos
convencionales de los diagramas de proceso,
omitiendo el de la inspección, debido a que el
propósito del diagrama es describir los
movimientos elementales de las extremidades.

 Este diagrama es importante para el registro de

las tareas rutinarias, repetitivas y de ciclos
breves, realizadas en contextos de producción
de volumen bajo o moderado.
 Operación
Se emplea para los actos de asir, utilizar,
etc., una herramienta, pieza o material.
 Transporte
Se emplea para representar el
movimiento de la mano hasta el
trabajo, herramienta o material o
desde uno de ellos.
 Espera
Se emplea para indicar el tiempo en
que la mano o extremidad no trabaja.
 Sostenimiento
(Almacenamiento)
Con los diagramas bimanuales no se emplea el
término almacenamiento, y el símbolo que le
correspondía se utiliza para indicar el acto de
sostener alguna pieza, herramienta o material con
la mano cuya actividad se está consignando.
Se recomienda antes de iniciar el diagrama
observar varias veces la ejecución de la tarea,
para luego establecer la secuencia lógica de los
movimientos de las extremidades involucradas
para un solo ciclo de trabajo.
EJEMPLO DE CLASE
Proceso:
Pintar base para macetas
 ENCABEZADO
DIAGRAMA BIMANUAL
(Mano Izquierda y Mano Derecha)

DISTRIBUCIÓN INTERNA DEL PUESTO DE TRABAJO

Operación: Pintar base para macetas
Localización: Departamento de producción
Operador:
Analista: Pintura y
Horno brocha
 Tiempo en Tiempo en
MANO IZQUIERDA MANO DERECHA
(segs ) (segs )
Toma la base para macetas 6x x 6 Toma la brocha
Sostiene la base para macetas 3 x x 3 Lleva brocha a barniz
Coloca la base para macetas en posición 3x x 3 Introduce brocha en barniz
Sostiene la base para macetas 2 x x 2 Regresa brocha con barniz
Sostiene la base para macetas 5 x x 5 Aplica barniz en base para macetas
Sostiene la base para macetas 5 x x 5 Coloca brocha en recipiente
Llevabase para macetas hacia horno 4 x x 4 Se dirige a botón de encendido
Coloca la base para macetas en horno 2x x 2 Activa horno
Espera 12 x x 12 Espera
Retira base para macetas del horno 2x x 2 Desactiva horno
 RESUMEN
Mano Tiempo Mano Tiempo
Actividades Izquierda (seg) Derecha (seg)
Operación
Demora
Sostenimiento
Transporte
Total
 CUADRO RESUMEN
Actividades Mano izquierda Tiempo en segs Mano derecha Tiempo en segs
Operación 4 13 6 23
Transporte 1 4 3 9
Sostenimiento 4 15 0 0
Demora 1 12 1 12
TOTAL 10 44 10 44
