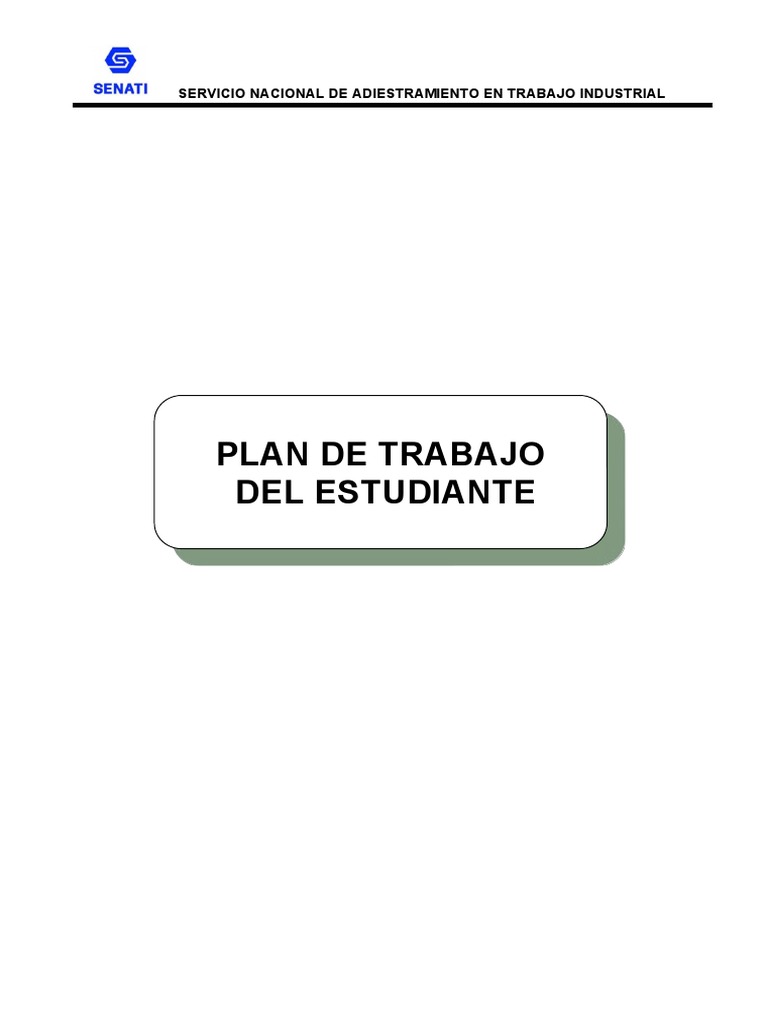

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL

PLAN DE TRABAJO
DEL ESTUDIANTE
 TRABAJO FINAL DEL CURSO

1. INFORMACIÓN GENERAL

Apellidos y Nombres: Jose Guillermo Casas Hinojosa ID: 1347793

Dirección Zonal/CFP: Lima callao Villa el Salvador
Carrera: Mecánico automotriz Semestre:
Curso/ Mód. Formativo Diagnóstico y reparación de sistema de transmisión
Tema del Trabajo: Diagnóstico y reparación de sistema de transmisión

2. PLANIFICACIÓN DEL TRABAJO

ACTIVIDADES/
N° CRONOGRAMA/ FECHA DE ENTREGA
ENTREGABLES
Preguntas Guia Resueltas 20/11/2022
Dibujos Tecnicos 20/11/2022

3. PREGUNTAS GUIA
Durante la investigación de estudio, debes obtener las respuestas a las siguientes interrogantes:

Nº PREGUNTAS

1 ¿Qué problemas podría generar un árbol cardán en mal estado? ¿Cuál es la función de las
juntas universales?

2 ¿Cuál es el mantenimiento que se debería realizar al conjunto diferencial? ¿Qué

verificaciones y mediciones se realiza a los componentes del diferencial?

3 ¿Por qué motivo se debe regular el juego libre del pedal de embrague? ¿Cuál es la función
del disco de embrague y cada que tiempo se debe cambiar?

2
 TRABAJO FINAL DEL CURSO

HOJA DE RESPUESTAS A LAS PREGUNTAS GUÍA

¿Qué problemas podría generar un árbol cardán en mal estado?

Los primeros indicios de un árbol de transmisión desgastado son un ruido de

traqueteo al conducir y fuertes vibraciones en el volante, especialmente en las
curvas. Si la avería es más grave, se puede oír un crujido rítmico al arrancar y en las
curvas y el cardán comienza a chirriar si este llegase a romperse el auto quedaría
inutilizable ya que la fuerza del motor no podria transmitirse a las llantas.

¿Cuál es la función de las juntas universales?

El propósito de una junta universal es transferir la potencia al eje de transmisión

cuando la transmisión y el eje están a diferentes ángulos (alturas). Las juntas
universales siempre van en pareja, generalmente en cualquiera de los extremos del
eje de transmisión.

3
 TRABAJO FINAL DEL CURSO

¿Cuál es el mantenimiento que se debería realizar al conjunto diferencial?

Debido al tamaño de los diferenciales, estos no tienen una gran capacidad para
contener lubricante, por lo que cualquier fuga de los sellos, por minúscula que sea,
puede resultar en una falla de lubricación, sobrecalentamiento, y finalmente, falla
del sistema. También existen muchos puntos de salida del diferencial, como la
entrada del cardan y la salida de las flechas, por donde cualquier lubricante puede
escapar.

¿Qué verificaciones y mediciones se realiza a los componentes del diferencial?

Ajuste de contra golpe, ajuste mediante tuerca de ajuste (cojinete de lado diferencia
de vehículo Fr)
Contacto de diente con azul de Prusia, inspeccionar precarga y contra golpe de
corona, inspeccionar el contacto de los dientes entre la corona y el piñón impulsor

4
 TRABAJO FINAL DEL CURSO

¿Por qué motivo se debe regular el juego libre del pedal de embrague?

Si el juego es excesivo, es posible que el embrague no esté totalmente

desconectado, causándole fricción y daños a la transmisión. Si el juego es muy
poco, el disco del embrague y el cojinete de desembrague reciben mucho castigo.

¿Cuál es la función del disco de embrague y cada que tiempo se debe cambiar?

En concreto, cumple la función de transmitir la potencia del motor a la caja de

cambios y permite que las ruedas se muevan cuando se ha metido alguna marcha.
Sin embargo, en este componente no se establece un kilometraje o periodo de
tiempo determinados que indiquen cuándo es el momento adecuado para sustituir el
kit

5
 TRABAJO FINAL DEL CURSO

LISTA DE RECURSOS

INSTRUCCIONES: completa la lista de recursos necesarios para la ejecución del trabajo.

1. MÁQUINAS Y EQUIPOS
Reloj comparador
elevador
Llave de impacto neumática o electrica

3. HERRAMIENTAS E INSTRUMENTOS
Llaves mixtas
Juego de dados
Tornillo de banco
Barra de alineación de embrague
torquimetro

5. MATERIALES E INSUMOS
grasa
Azul de Prusia
Aceite de caja
Aceite de diferencial

6
TRABAJO FINAL DEL CURSO

[NOMBRE DEL TRABAJO]

[APELLIDOS Y NOMBRES] [ESCALA]

7
TRABAJO FINAL DEL CURSO

Diagnóstico y reparación de sistema de transmisión

C 1:1

8
TRABAJO FINAL DEL CURSO

[ Diagnóstico y reparación de sistema de transmisión

Casas hinojosa jose GUillermo 1.1
