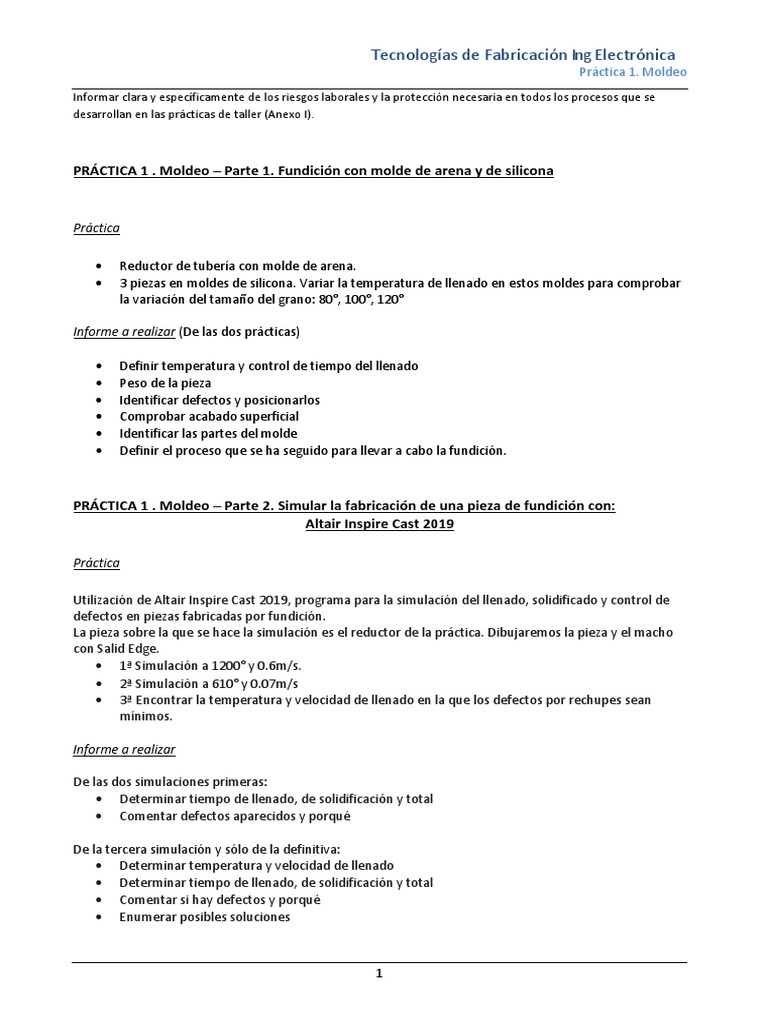

Tecnologías de Fabricación Ing Electrónica

Práctica 1. Moldeo
Informar clara y específicamente de los riesgos laborales y la protección necesaria en todos los procesos que se
desarrollan en las prácticas de taller (Anexo I).

PRÁCTICA 1 . Moldeo – Parte 1. Fundición con molde de arena y de silicona

Práctica

• Reductor de tubería con molde de arena.

• 3 piezas en moldes de silicona. Variar la temperatura de llenado en estos moldes para comprobar
la variación del tamaño del grano: 80°, 100°, 120°

Informe a realizar (De las dos prácticas)

• Definir temperatura y control de tiempo del llenado

• Peso de la pieza
• Identificar defectos y posicionarlos
• Comprobar acabado superficial
• Identificar las partes del molde
• Definir el proceso que se ha seguido para llevar a cabo la fundición.

PRÁCTICA 1 . Moldeo – Parte 2. Simular la fabricación de una pieza de fundición con:

Altair Inspire Cast 2019

Práctica

Utilización de Altair Inspire Cast 2019, programa para la simulación del llenado, solidificado y control de
defectos en piezas fabricadas por fundición.
La pieza sobre la que se hace la simulación es el reductor de la práctica. Dibujaremos la pieza y el macho
con Salid Edge.
• 1ª Simulación a 1200° y 0.6m/s.
• 2ª Simulación a 610° y 0.07m/s
• 3ª Encontrar la temperatura y velocidad de llenado en la que los defectos por rechupes sean
mínimos.

Informe a realizar

De las dos simulaciones primeras:

• Determinar tiempo de llenado, de solidificación y total
• Comentar defectos aparecidos y porqué

De la tercera simulación y sólo de la definitiva:

• Determinar temperatura y velocidad de llenado
• Determinar tiempo de llenado, de solidificación y total
• Comentar si hay defectos y porqué
• Enumerar posibles soluciones

1
 Tecnologías de Fabricación Ing Electrónica
Práctica 1. Moldeo

Parámetros a tener en cuenta

• Molde y macho: arena verde

• Pieza e inlet: aluminio A1Si7Mg

• Volumen de llenado
o Tamaño del inlet: diámetro 12mm y altura 5mm

• Condiciones hidráulicas
o Temperatura: 1200° y 610°
o Velocidad de llenado: 0.6Kg/s y 0.07Kg/s respectivamente.
o Rugosidad: 0.05

• Condiciones térmicas
o Temperatura: 1200° y 610°

• Intercambio externo de calor:

o Emisividad de la arena: 0.9

• Llenado y solidificación:
o Temperatura de solidificación: 538°
