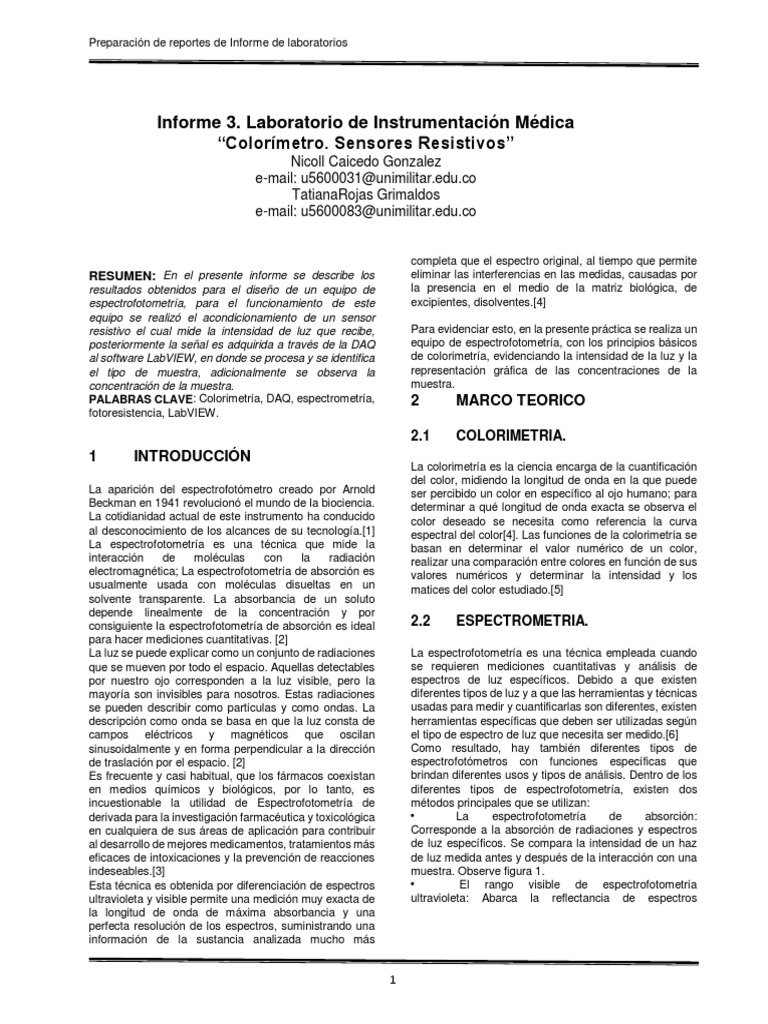

Preparación de reportes de Informe de laboratorios
Informe 3. Laboratorio de Instrumentación Médica
“Colorímetro. Sensores Resistivos”
Nicoll Caicedo Gonzalez
e-mail: u5600031@unimilitar.edu.co
TatianaRojas Grimaldos
e-mail: u5600083@unimilitar.edu.co
RESUMEN: En el presente informe se describe los
resultados obtenidos para el diseño de un equipo de
espectrofotometría, para el funcionamiento de este
equipo se realizó el acondicionamiento de un sensor
resistivo el cual mide la intensidad de luz que recibe,
posteriormente la señal es adquirida a través de la DAQ
al software LabVIEW, en donde se procesa y se identifica
el tipo de muestra, adicionalmente se observa la
concentración de la muestra.
PALABRAS CLAVE: Colorimetría, DAQ, espectrometría,
fotoresistencia, LabVIEW.
1 INTRODUCCIÓN
La aparición del espectrofotómetro creado por Arnold
Beckman en 1941 revolucionó el mundo de la biociencia.
La cotidianidad actual de este instrumento ha conducido
al desconocimiento de los alcances de su tecnología.[1]
La espectrofotometría es una técnica que mide la
interacción de moléculas con la radiación
electromagnética; La espectrofotometría de absorción es
usualmente usada con moléculas disueltas en un
solvente transparente. La absorbancia de un soluto
depende linealmente de la concentración y por
consiguiente la espectrofotometría de absorción es ideal
para hacer mediciones cuantitativas. [2]
La luz se puede explicar como un conjunto de radiaciones
que se mueven por todo el espacio. Aquellas detectables
por nuestro ojo corresponden a la luz visible, pero la
mayoría son invisibles para nosotros. Estas radiaciones
se pueden describir como partículas y como ondas. La
descripción como onda se basa en que la luz consta de
campos eléctricos y magnéticos que oscilan
sinusoidalmente y en forma perpendicular a la dirección
de traslación por el espacio. [2]
Es frecuente y casi habitual, que los fármacos coexistan
en medios químicos y biológicos, por lo tanto, es
incuestionable la utilidad de Espectrofotometría de
derivada para la investigación farmacéutica y toxicológica
en cualquiera de sus áreas de aplicación para contribuir
al desarrollo de mejores medicamentos, tratamientos más
eficaces de intoxicaciones y la prevención de reacciones
indeseables.[3]
Esta técnica es obtenida por diferenciación de espectros
ultravioleta y visible permite una medición muy exacta de
la longitud de onda de máxima absorbancia y una
perfecta resolución de los espectros, suministrando una
información de la sustancia analizada mucho más
1
completa que el espectro original, al tiempo que permite
eliminar las interferencias en las medidas, causadas por
la presencia en el medio de la matriz biológica, de
excipientes, disolventes.[4]
Para evidenciar esto, en la presente práctica se realiza un
equipo de espectrofotometría, con los principios básicos
de colorimetría, evidenciando la intensidad de la luz y la
representación gráfica de las concentraciones de la
muestra.
2 MARCO TEORICO
2.1 COLORIMETRIA.
La colorimetría es la ciencia encarga de la cuantificación
del color, midiendo la longitud de onda en la que puede
ser percibido un color en específico al ojo humano; para
determinar a qué longitud de onda exacta se observa el
color deseado se necesita como referencia la curva
espectral del color[4]. Las funciones de la colorimetría se
basan en determinar el valor numérico de un color,
realizar una comparación entre colores en función de sus
valores numéricos y determinar la intensidad y los
matices del color estudiado.[5]
2.2 ESPECTROMETRIA.
La espectrofotometría es una técnica empleada cuando
se requieren mediciones cuantitativas y análisis de
espectros de luz específicos. Debido a que existen
diferentes tipos de luz y a que las herramientas y técnicas
usadas para medir y cuantificarlas son diferentes, existen
herramientas específicas que deben ser utilizadas según
el tipo de espectro de luz que necesita ser medido.[6]
Como resultado, hay también diferentes tipos de
espectrofotómetros con funciones específicas que
brindan diferentes usos y tipos de análisis. Dentro de los
diferentes tipos de espectrofotometría, existen dos
métodos principales que se utilizan:
• La espectrofotometría de absorción:
Corresponde a la absorción de radiaciones y espectros
de luz específicos. Se compara la intensidad de un haz
de luz medida antes y después de la interacción con una
muestra. Observe figura 1.
• El rango visible de espectrofotometría
ultravioleta: Abarca la reflectancia de espectros
Preparación de reportes de Informe de laboratorios
.
específicos de un material. Cada uno de estos métodos
de análisis tiene usos y herramientas específicas.[6]
2.3 ESTRUCTURA DE UN
ESPECTOFOTOMETRO.
Figura 1. Diagrama de espectrofotómetro.
Cuando una luz blanca incide sobre una determinada
sustancia (líquido o gas), ésta va a atravesarla. Después,
pasa a través de una ranura y el haz resultante pasa, a su
vez, a través de un prisma que lo va a descomponer. Se
observa entonces el espectro de absorción de la
sustancia en cuestión. Las rayas o bandas negras
observadas se localizan en las gamas de longitudes de
onda que fueron absorbidas.
La localización de las rayas correspondientes a
longitudes de onda específicos es característica de un
determinado elemento químico. El espectro de absorción
nos indica entonces la porción de la radiación
electromagnética incidente (en este caso, de la luz visible)
que fue absorbida, siendo así posible identificar la
composición de una sustancia. [6]
2.4 LEY DE LAMBERT BEER
La cantidad de radiación electromagnética absorbida por
un analito se puede relacionar cuantitativamente con la
concentración de dichas sustancias en solución. La
transmitancia (T) se define como la fracción de radiación
incidente transmitida por la disolución. Si la potencia
2
radiante que incide sobre la disolución es Po y P la
potencia radiante que sale, entonces:[2]
Figura 2. Representación gráfica ley de Lambert-Beer.[2]
La ley de Lambert-Beer, que se resume con la ecuación
1:
A=*C*I *E (1)
Donde:
A= Absorbida
E =Coeficiente de absortividad (m-1 cm-1)que indica la
cantidad de luz absorbida por dicha sustancia cuando se
encuentra en disolución.
C = Concentración de la especie absorbente (moles/litro).
I = Paso óptico de la muestra absorbente (cm).[2]
2.5 PATOLOGIAS
Por medio de la espectrometría se realizan pruebas que
pueden ayudar a contribuir en el área de la medicina,
teniendo en cuenta su concentración de proteínas, ácidos
nucleicos, enzimas, entre otros.
2.5.1 DIABETES
La diabetes es una enfermedad crónica que se
desencadena cuando el páncreas no produce suficiente,
o cuando el organismo no puede utilizar con eficacia la
insulina que produce.[7]
La diabetes es un importante problema de salud pública
y una de las cuatro enfermedades no transmisibles (ENT)
seleccionadas por los dirigentes mundiales para intervenir
con carácter prioritario. [7]
La hiperglucemia crónica de la diabetes se asocia con
daño a largo plazo en diferentes órganos, especialmente
en los ojos, riñones, nervios, corazón y vasos
sanguíneos. [7]
Se puede detectar por medio de una muestra de orina
para detectar el nivel de glucosa. [8]
2.5.2 ANEMIA.
La anemia se produce por la falta de glóbulos rojos o la
presencia de glóbulos rojos disfuncionales en el cuerpo,
lo que provoca una reducción del flujo de oxígeno hacia
los órganos, en relación con un valor establecido como
Preparación de reportes de Informe de laboratorios
.

adecuado por la Organización Mundial de la Salud según detectar la presencia de la bacteria shigela o sus toxinas.
edad y sexo. [9] [13]

Aunque muchas partes del cuerpo ayudan a producir
glóbulos rojos, la mayor parte del trabajo se hace en la
médula ósea. Esta es el tejido blando en el centro de los
huesos que ayuda a la formación de las células
sanguíneas. [9]
La hemoglobina es la proteína que transporta el oxígeno
dentro de los glóbulos rojos. Esta les da su color. Las
personas con anemia no tienen suficiente hemoglobina.
[9]
2.5.5 DERRAME PLEURAL.
Los derrames pleurales son acumulaciones de líquido
dentro del espacio pleural. Tienen múltiples causas y en
general se clasifican como trasudados o exudados. [14]
La detección es por examen físico y radiografía de tórax;
para determinar la causa, a menudo se requieren la
toracocentesis y el análisis del líquido pleural. [14]

2.5.3 ESCLEROSIS MÚLTIPLE. 3 DIAGRAMA

La esclerosis múltiple (EM) es una enfermedad
autoinmunitaria que afecta el cerebro y la médula espinal
(sistema nervioso central). [10]
La EM es causada por el daño a la vaina de mielina. Esta
vaina es la cubierta protectora que rodea las neuronas.
Cuando está cubierta de los nervios se daña, los impulsos
nerviosos disminuyen o se detienen. [10]
El daño al nervio es causado por inflamación. La
inflamación ocurre cuando las células inmunitarias del
propio cuerpo atacan el sistema nervioso. Esto puede
ocurrir a lo largo de cualquier zona del cerebro, el nervio
óptico o la médula espinal. [10]
Para diagnosticar esta enfermedad se realiza una
muestra de líquido cefalorraquídeo, extraído mediante
una punción lumbar, con el fin de detectar los niveles de
ciertas proteínas del sistema inmunológico y la presencia
de anticuerpos llamados “bandas oligoclonales”. Estas
bandas indican una respuesta inmune en el sistema
nervioso central y se encuentran en el fluido
cerebroespinal del 90% al 95% de las personas con
Esclerosis Múltiple. [11]
Para realizar el equipo de espectrometría se debió tener
en cuenta el diseño para la detección de color y el diseño
para la gráfica de concentración.
3.1 DISEÑO PARA DETECCIÒN DE
COLOR
Como primer parámetro se diseñó un compartimiento de
cartón el cual fue forrado en papel vinipel de color negro,
posteriormente se perforo un hueco en cada lado lateral
de la caja, en la perforación 1 está ubicada la
fotorresistencia y en la 2 va conectado tres leds de chorro
envueltos en aluminio para un mejor rayo de luz como se
ilustra en la figura 3, y en medio de estos esta la probeta
sostenida por un soporte para que no se ladee y bloquee
el ruido de la luz ambiente como se muestra en la figura
4. Finalmente se etiquetan los respectivos colores para
identificar las enfermedades a diagnosticar como se
muestra en la figura 3.

2.5.4 SHIGELLA.

La shigelosis es una infección intestinal aguda causada

por microorganismos gramnegativo especies de Shigella.
Sus síntomas son fiebre, náuseas, vómitos, tenesmo y
diarrea, que suele ser sanguinolenta. [12]
Su principal reservorio es el intestino del ser humano. En
países desarrollados, el modo de transmisión más
frecuente es de persona a persona. Se considera el
entero patógeno bacteriano más transmisible por esta vía.
[13]
Para diagnosticar esta enfermedad, implica extraer una
muestra de las heces para analizarlas en un laboratorio y

3
Preparación de reportes de Informe de laboratorios
.
Figura 3. Comportamiento del espectrómetro.
El diagnostico simulado de las enfermedades
seleccionadas en el presente laboratorio fueron elegidas
relacionando su color y tipo de patología, como se explica
a continuación.
La enfermedad de color rojo es la anemia donde se
diagnostica al tener deficiencia de hemoglobina en la
sangre; la verde es la shigella, la cual es diagnosticada al
detectar la bacteria shigela en una muestra de heces, la
de color amarillo es la esclerosis múltiple que es
diagnosticada si se encuentran glándulas oligoclonales
de una recolección de líquido cefalorraquídeo; la azul
será derrame pleura, analizando el líquido pleural y el
blanco será la diabetes si se detecta alto nivel de glucosa
en la orina.
4
Figura 4. Diseño interior del comportamiento del
espectrómetro.
Al tener el diseño del espectrómetro se procede a
realizar 3 fases, como se muestra en el diagrama de
bloques de la figura 5.
Figura 5. Diagrama de bloques.
• Fuente de luz.
Se realizó un pequeño circuito, conformada por 3 leds
enrollados en papel aluminio y ubicados dentro de la caja
negra, conectados a 3 resistencias.
• Circuito divisor de voltaje.
Se compone de 4 elementos como se muestra en la figura
5. En donde el número 1 de la figura 5, es la fuente de
entrada que en este caso es alimentado por la DAQ con
5V, el 2 es la fotorresistencia que a mayor exposición de
intensidad de luz menor es su resistencia, el 3 es el cable
que va conectado a la DAQ para adquirir los datos de la
muestra al software de LabVIEW y el 4 es la tierra del
circuito.
Este circuito tiene la finalidad de medir el voltaje que va
disminuyendo o aumentando, dependiendo de la
muestra.
Preparación de reportes de Informe de laboratorios
.

• Anemia.

Figura 5. Circuito divisor de voltaje.

• Adquisición de datos. Figura 7. Equipo de espectrómetro con muestra roja.

Para esta fase se desarrolló un programa en LabVIEW,
en donde se adquiere los datos por medio de la DAQ y se
grafica para visualizar el voltaje como se ve en la figura 6.

Figura 8. Estructura de caso de anemia en LabVIEW con

un intervalo de 1,7 a 1,9V.

Figura 6. Conexión de los diagramas de la DAQ con el

graficador de voltaje vs tiempo.

Posteriormente se realiza un análisis de medición de

concentración de cada muestra para identificar su voltaje,
y finalmente se realiza estructuras lógicas para
diagnosticar en tiempo real que muestra está en el
equipo. Esto se podrá evidenciar a continuación: Figura 9. Interfaz gráfica del voltaje con diagnóstico de
anemia, led rojo prendido.

5
Preparación de reportes de Informe de laboratorios
.

• Shigella. • Esclerosis múltiple.

Figura 10. Equipo de espectrómetro con muestra verde.

Figura 13. Equipo de espectrómetro con muestra amarilla.

Figura 11. Estructura de caso de Shigella en LabVIEW

con un intervalo de 1,5 a 1,7V.

Figura 14. Estructura de caso de esclerosis múltiple en

LabVIEW con un intervalo de 3,1 a 3,3V.

Figura 12. Interfaz gráfica del voltaje con diagnóstico de

shigella, led verde prendido.

Figura 15. Interfaz gráfica del voltaje con diagnóstico de

esclerosis múltiple, led naranja prendido.

6
Preparación de reportes de Informe de laboratorios
.

• Diabetes.

• Derrame pleural.

Figura 19. Equipo de espectrómetro con muestra de

agua.

Figura 16. Equipo de espectrómetro con muestra azul.

Figura 20. Estructura de caso de diabetes en LabVIEW

con un intervalo de 3,6 a 3,9V.

Figura 17. Estructura de caso de derrame pleural en

LabVIEW con un intervalo de 1 a 1,3V.

Figura 21. Interfaz gráfica del voltaje con diagnóstico de

diabetes, led blanco prendido.

Figura 18. Interfaz gráfica del voltaje con diagnóstico de

derrame pleural, led azul prendido.

7
Preparación de reportes de Informe de laboratorios
.
• Ambiente.
Figura 22. Estructura de caso de anemia en Labview con
un intervalo de 3,4 a 3,5V.
Figura 23. Interfaz gráfica
del voltaje en ambiente, led morado prendido.
Lo expuesto anteriormente podría entenderse mejor
mediante el diagrama de flujo de la figura 24. (Se
encuentra en anexos)
3.2 DIAGRAMA PARA LA GRAFICA DE
CONCENTRACIÒN DE LA MEZCLA VS
TIEMPO.
Para graficar la concentración en función del tiempo,
se idealizo como primer parámetro un controlador el
cual va conectado junto con una gráfica de tipo
Waveform charts, esta grafica va trazando en función
del tiempo los cambios de una variable como lo es el
voltaje, el cual se interpretará como la concentración
de la muestra.
Sin embargo, se presenta un problema y es que
mientras se deposita más solución en la muestra, el
voltaje variara de forma no favorecedora para analizar
la concentración en función del tiempo.
Para solucionar esto, se creó una estructura lógica que
va conectada con un switch, en la cual se introduce
dentro de esta estructura una variable local del control
como se visualiza en la figura 25.
8
Figura 25. Programación de bloques en LabVIEW para
grafica la concentración en función del tiempo.
Lo que va a hacer este programa, es que al activar el
switch grafica el voltaje que le está entrando a la DAQ,
mientras que si está apagado graficara el último dato
adquirido de manera constante.
En la figura 26, se puede visualizar en la gráfica derecha
un cambio de voltaje que queda constante por un tiempo,
ese lapso es en el que se desactiva el switch mientras se
agregar más solución a la muestra, adicionalmente se
puede observar que en el último segmento graficado se
encuentra en el mismo voltaje que el de la gráfica del lado
izquierdo.
Figura 26. Graficas de voltaje vs tiempo y concentración
vs tiempo de la muestra de anemia. (roja)
4 CONCLUSION
A través de la configuración de un sensor resistivo se
logró desarrollar un sistema en la herramienta LabVIEW
para la medición de la intensidad de la luz, en donde se
sensa y registra las condiciones de cambio de color, que
representa una la enfermedad en particular, tal como se
mencionó en la referencia y adicionalmente, por medio de
la interfaz gráfica se determinó el cambio de
concentración que se propuso para cada enfermedad.
Se comprobó por medio de la interfaz el voltaje de cada
pigmentación y por medio de un intervalo de voltaje se
determinaba que enfermedad se presentaba, esto
también se conoce como el tema de espectrofotometría
por lo que esta se basa en medir cuanta luz absorbe una
sustancia química, para este laboratorio se evidencia en
los tintes de las distintas enfermedades, adicionalmente
se evidencia la importancia de realizar un buen
controlador para el tiempo, ya que en nuestro caso se
Preparación de reportes de Informe de laboratorios
.

presentaron inconveniente en arrojar valores no [11] G. d. a. d. e. multiple, «EL DIAGNÓSTICO DE LA

favorables para analizar la concentración.
Finalmente podemos destacar el sistema de swith ya que
gracias a este se logró comparar la gráfica en el cambio
de voltaje cuando esta es constante y cuando presenta
variaciones en la concentración, adicionalmente es
importante tener en cuenta que unas de las patologías
que se escogió es el derrame pleural, pero en esta caso
no se desea identificas tal patología, si no realizar el
análisis del líquido (sangre) que se encuentra dentro de
los pulmones y de esta manera determinar la
concentración que existe.
5 REFERENCIAS
ESCLEROSIS MÚLTIPLE,» Fundacion GAEM MS
Research, 18 12 2017. [En línea]. Available:
https://fundaciongaem.org/diagnostico-de-la-esclerosis-
multiple/. [Último acceso: 02 04 2020].
[12] J.-I. A. Ana González-Torralbaa, «Shigelosis, la
importancia de la higiene en la prevención,» El sevier, vol.
33, nº 3, pp. 1-3, 2015.
[13] M. Clinic, «Mayo clinic,» Foundation for Medical
Education and Research., 05 12 2018. [En línea].
Available: https://www.mayoclinic.org/es-es/diseases-
conditions/shigella/diagnosis-treatment/drc-20377533.
[Último acceso: 02 04 2020].

[1] J. L. L. S. Iván Arenas Sosa, [14] L. G. T. Rendon, «Derrame Pleural,» La clínica y el

«ESPECTROFOTOMETRÍA DE ABSORCIÓN.,» Instituto laboratorio, vol. 15, nº 72, pp. 1-2, 2008.
de Biotecnología, México., 2004.
[15] C. Plus, «Derrame Pleural,» Diario Medico, 05 06
[2] J. A. B. R. Nieves Abril Díaz, « Espectrofometría: 2019. [En línea]. Available:
Espectros de absorción y cuantificación colorimétrica de https://cuidateplus.marca.com/enfermedades/respiratoria
biomoléculas,» Departamento de Bioquímica y Biología s/derrame-pleural.html. [Último acceso: 02 04 2020].
Molecular, Córdoba., 2016.

[3]R. Farhat, «La aplicación de la espectrofotometría de

derivada al análisis de benzodiazepinas en medios
químicos, biológicos y formas farmacéuticas diversas,»
Universidad de Granada , España, 2002.

[4] E. S.A., «El análisis de color: colorimetría y

colorímetro,» QuimiNet, México, 2019.

[5]Universidad Autónoma De Barcelona,

"Espectrofotometría UV-vis Servei d'Anàlisi Química",
Sct.uab.cat, 2016. [Online].Available:
http://sct.uab.cat/saq/es/content/espectrofotometria-uv-
vis.[Accessed: 30- Mar- 2020].

[6]K. M. Sensing, «Espectrofotometría de Absorción vs.

Rango de Espectrofotometría Ultravioleta Visible,»
Konica Miltona, California., 218.

[7]O. m. d. l. salud., «INFORME MUNDIAL SOBRE LA

DIABETES.,» Global-report, España, 2016.

[8] M. Plus, «Prueba de glucosa en la orina,» U.S.

National Library of Medicine , 25 02 2020. [En línea].
Available: https://medlineplus.gov/spanish/pruebas-de-
laboratorio/prueba-de-glucosa-en-la-orina/. [Último
acceso: 02 04 2020].

[9] M. D. B. N. D. D. A. Dra. Aixalá, «SOCIEDAD

ARGENTINA DE HEMATOLOGÍA,» Laboratorio
Andromaco , Buenos Aires, 2012.

[10] W. B. D. J. M. A. R. J. L. CARRETERO ARES,

«Actualización: esclerosis múltiple,» Scielo.iscii, vol. 11,
nº 9, pp. 1-3, 2001.

9
Preparación de reportes de Informe de laboratorios
.

ANEXOS

Figura 24. Diagrama de flujo de la fase de adquisición de

señal.

Figura 27. Diagrama de flujo para grafica la concentración

de la muestra en función del tiempo.

10
Preparación de reportes de Informe de laboratorios
.

11
