AYUDAS VISUALES
1
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS

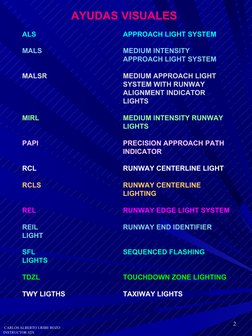

AYUDAS VISUALES
ALS APPROACH LIGHT SYSTEM
MALS MEDIUM INTENSITY
APPROACH LIGHT SYSTEM
MALSR MEDIUM APPROACH LIGHT
SYSTEM WITH RUNWAY
ALIGNMENT INDICATOR
LIGHTS
MIRL MEDIUM INTENSITY RUNWAY
LIGHTS
PAPI PRECISION APPROACH PATH
INDICATOR
RCL RUNWAY CENTERLINE LIGHT
RCLS RUNWAY CENTERLINE
LIGHTING
REL RUNWAY EDGE LIGHT SYSTEM
REIL RUNWAY END IDENTIFIER
LIGHT
SFL SEQUENCED FLASHING
LIGHTS
TDZL TOUCHDOWN ZONE LIGHTING
TWY LIGTHS TAXIWAY LIGHTS
2
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS

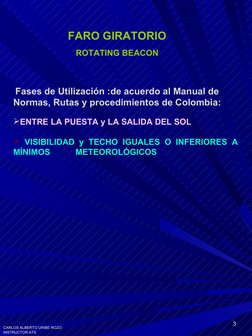

FARO GIRATORIO
ROTATING BEACON
Fases de Utilización :de acuerdo al Manual de
Normas, Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
VISIBILIDAD y TECHO IGUALES O INFERIORES A
MÍNIMOS METEOROLÓGICOS
3
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES DE APROXIMACIÓN (ALS)
APPROACH LIGHT SYSTEM
Fases de Utilización :de acuerdo al Manual de Normas,
Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
VISIBILIDAD y TECHO IGUALES O INFERIORES A MÍNIMOS
METEOROLÓGICOS
A SOLICITUD PILOTO
DURANTE EL DÍA CON TECHO DE NUBES INFERIOR A 1.000 Y
VISIBILIDAD INFERIOR A 6 000 Mts
ÚNICAMENTE CUANDO SIRVAN A LA PISTA EN USO
NECESARIO PARA FINES OPERACIONALES.
APLICAR CUADRO DE INTENSIDAD VS. VISIBILIDAD
4
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS

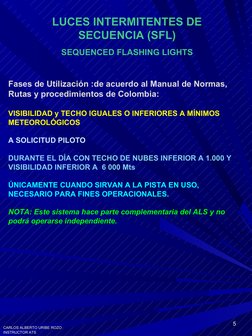

LUCES INTERMITENTES DE
SECUENCIA (SFL)
SEQUENCED FLASHING LIGHTS
Fases de Utilización :de acuerdo al Manual de Normas,
Rutas y procedimientos de Colombia:
VISIBILIDAD y TECHO IGUALES O INFERIORES A MÍNIMOS
METEOROLÓGICOS
A SOLICITUD PILOTO
DURANTE EL DÍA CON TECHO DE NUBES INFERIOR A 1.000 Y
VISIBILIDAD INFERIOR A 6 000 Mts
ÚNICAMENTE CUANDO SIRVAN A LA PISTA EN USO,
NECESARIO PARA FINES OPERACIONALES.
NOTA: Este sistema hace parte complementaria del ALS y no
podrá operarse independiente.
5
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES DE APROXIMACIÓN MEDIA
INTENSIDAD CON INDICADOR DE EJE DE
PISTA (MALSR)
MEDIUM APPROACH LIGHT SYSTEM WITH RUNWAY
ALIGNMENT INDICATOR LIGHTS
Fases de Utilización :de acuerdo al Manual de Normas,
Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
VISIBILIDAD y TECHO IGUALES O INFERIORES A MÍNIMOS
METEOROLÓGICOS
A SOLICITUD PILOTO
DURANTE EL DÍA CON TECHO DE NUBES INFERIOR A 1.000 Y
VISIBILIDAD INFERIOR A 6 000 Mts
ÚNICAMENTE CUANDO SIRVAN A LA PISTA EN USO
NECESARIO PARA FINES OPERACIONALES
APLICAR CUADRO DE INTENSIDAD VS. VISIBILIDAD
6
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS

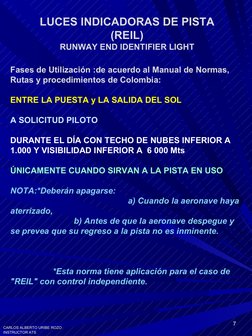

LUCES INDICADORAS DE PISTA
(REIL)
RUNWAY END IDENTIFIER LIGHT
Fases de Utilización :de acuerdo al Manual de Normas,
Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
A SOLICITUD PILOTO
DURANTE EL DÍA CON TECHO DE NUBES INFERIOR A
1.000 Y VISIBILIDAD INFERIOR A 6 000 Mts
ÚNICAMENTE CUANDO SIRVAN A LA PISTA EN USO
NOTA:*Deberán apagarse:
a) Cuando la aeronave haya
aterrizado,
b) Antes de que la aeronave despegue y
se prevea que su regreso a la pista no es inminente.
*Esta norma tiene aplicación para el caso de
"REIL" con control independiente.
7
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS

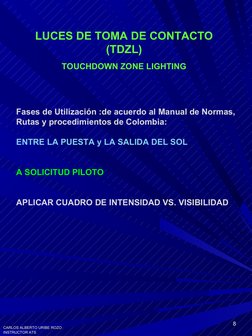

LUCES DE TOMA DE CONTACTO
(TDZL)
TOUCHDOWN ZONE LIGHTING
Fases de Utilización :de acuerdo al Manual de Normas,
Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
A SOLICITUD PILOTO
APLICAR CUADRO DE INTENSIDAD VS. VISIBILIDAD
8
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS

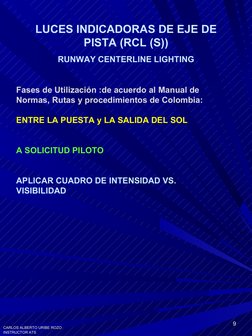

LUCES INDICADORAS DE EJE DE
PISTA (RCL (S))
RUNWAY CENTERLINE LIGHTING
Fases de Utilización :de acuerdo al Manual de
Normas, Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
A SOLICITUD PILOTO
APLICAR CUADRO DE INTENSIDAD VS.
VISIBILIDAD
9
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES DE BORDE DE
PISTA (REL)
RUNWAY EDGE LIGHT SYSTEM
Fases de Utilización :de acuerdo al Manual de Normas,
Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
VISIBILIDAD y TECHO IGUALES O INFERIORES A MÍNIMOS
METEOROLÓGICOS
A SOLICITUD PILOTO
DURANTE EL DÍA CUANDO LA VISIBILIDAD SEA INFERIOR A
3 000 Mts
10
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES DE CALLE DE RODAJE
(TWY LIGTHS)
TAXIWAY LIGHTS
Fases de Utilización :de acuerdo al Manual de
Normas, Rutas y procedimientos de Colombia:
ENTRE LA PUESTA y LA SALIDA DEL SOL
A SOLICITUD PILOTO
NECESARIO PARA FINES OPERACIONALES.
11
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES INDICADORAS DE ANGULO DE
PLANEO (PAPI)
PRECISION APPROACH PATH INDICATOR
VISUAL APROACH SLOPE INDICATOR (VASIS/AVASIS)
Fases de Utilización :de acuerdo al Manual de
Normas, Rutas y procedimientos de Colombia:
ÚNICAMENTE CUANDO SIRVAN A LA PISTA EN
USO
TODO TIEMPO DE OPERACIÓN DEL AERÓDROMO
INTENSIDAD:
DÍA: ALTA
NOCHE : BAJA
12
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES PAPI
13
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
LUCES VASIS
14
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
INTENSIDAD ALS O MALSR
VISIBILIDAD
PASO DÍA NOCHE
5 Menor de 1 600 Menos de 1 600
Mts
4 De 1 600 a 5 000 De 1 600 a 5 000
3 De 6 000 a 8 000 Más de 5 000 Mts
2 De 8 000 a 10 000 A solicitud
1 A solicitud A solicitud
Fases de Utilización :de acuerdo al Manual de
Normas, Rutas y procedimientos de Colombia
15
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
INTENSIDAD TDZL O MALSR
VISIBILIDAD
PASO DÍA NOCHE
5 Menos de 1 600 A solicitud
Mts
4 De 1 600 a 3 000 Menos de 1 600 Mts
3 De 3 000 a 5 000 De 1 600 a 1 400
2 A Solicitud del De 4 000 a 8 000
piloto
1 A solicitud Mas de 8000 Mts
Fases de Utilización :de acuerdo al Manual de
Normas, Rutas y procedimientos de Colombia:
16
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
ILUMINACIÓN DE CALLES DE
RODAJE
Luz de eje de pista y
luz de borde de pista
Luz de borde de calle
de rodaje
Luz de eje de calle de
rodaje
Luces de eje de
calle de salida
Luz de barra de
parada
Luz de barra de
parada
(unidireccional)
Luz de punto de espera
intermedio (unidireccional)
17
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
ILUMINACIÓN DE PISTA PARA
APROXIMACIONES DE PRECISIÓN CAT. I
y II
18 a 22,5 m
PREFERIBLE 18 m
LUZ DE BORDE
DE PISTA
60 m
30 m
O
LUCES DEJE
DE PISTA
CAT II
7.5 m
15 m
30 m
CAT III LUCES DE TOMA
7.5 m DE CONTACTO
15 m
UMBRAL LUCES DE
UMBRAL
ESPACIADO 30 m
BARRETA DE LÍNEA
4 m Mínimo CENTRAL
150 m
300 metros
BARRETA DE
FILA LATERAL
30 m
BARRA
TRASVERSAL
30 metros 18
CARLOS ALBERTO URIBE ROZO
INSTRUCTOR ATS
