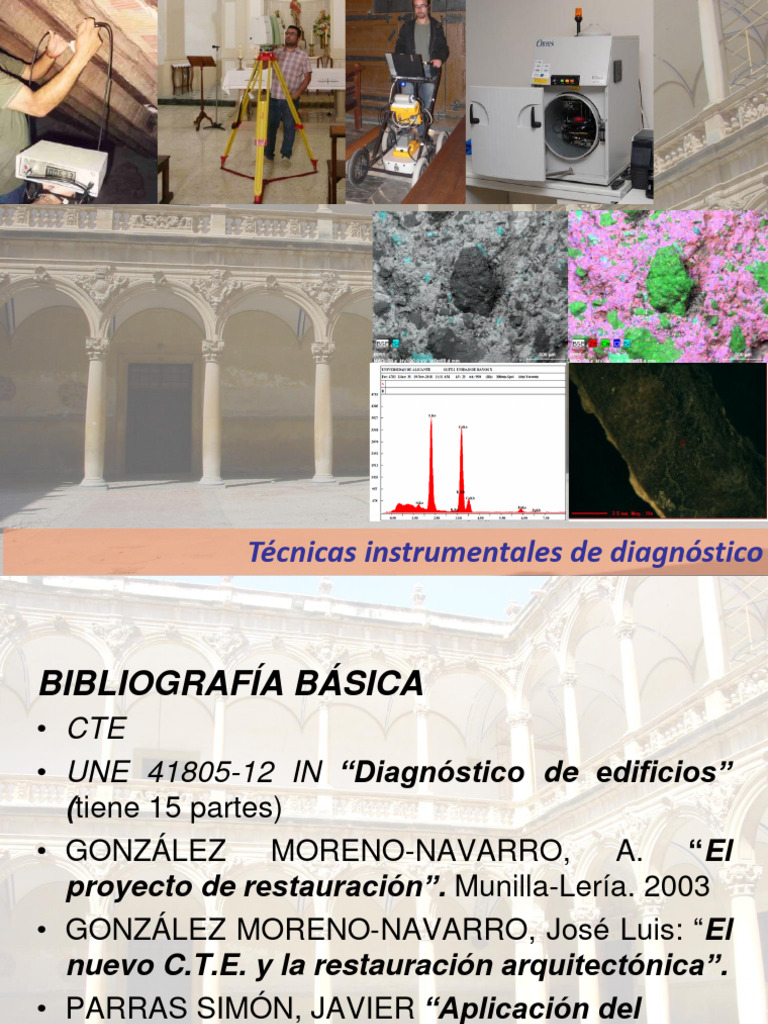

Técnicas instrumentales de diagnóstico

BIBLIOGRAFÍA BÁSICA
• CTE
• UNE 41805-12 IN “Diagnóstico de edificios”
(tiene 15 partes)
• GONZÁLEZ MORENO-NAVARRO, A. “El
proyecto de restauración”. Munilla-Lería. 2003
• GONZÁLEZ MORENO‐NAVARRO, José Luis: “El
nuevo C.T.E. y la restauración arquitectónica”.
• PARRAS SIMÓN, JAVIER “Aplicación del
C.T.E. a la intervención en el patrimonio
edificado”
2
TÉCNICAS INSTRUMENTALES APLICADAS AL
ESTUDIO DIAGNÓSTICO DEL EDIFICIO

Para realizar un correcto diagnóstico del

estado en que se encuentra un edificio
“enfermo” es imprescindible seguir un
protocolo de actuación, y al igual que ocurre
en medicina es necesario apoyarnos en
análisis y ensayos que nos ayuden a
identificar sistemas constructivos o lesiones
concretas
 METODOLOGÍA DE ACTUACIÓN

LESIÓN

ESTUDIO Y ANÁLISIS Aquí es donde nos ayudamos

de las técnicas instrumentales

DIAGNÓSTICO
Técnicas instrumentales de análisis en el estudio
diagnóstico de las edificaciones

Técnicas de análisis no destructivas

(o poco destructivas)

Técnicas de análisis destructivas

Métodos instrumentales NO DESTRUCTIVOS

1.-Observación directa
• Visualización superficial
• Realización de catas para observar
• Escáner láser, para ver deformaciones
• Instrumentos superficiales
• Instrumentos internos
2.-Aplicación de instrumentos no destructivos
3.-Análisis de muestras de pequeño tamaño
 Métodos instrumentales NO DESTRUCTIVOS

1.-Observación directa del elemento

• Visualización superficial
-Color
-Textura
-Perdida de materia
-Deterioro superficial y/o desintegración
-Presencia de organismos vegetales que cubran la superficie
-Deterioro derivado de contaminación ambiental

Observación del entorno en el que se encuentra situada

la edificación
 Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Visualización superficial
Observación directa del elemento
Observación directa del elemento
Observación directa del elemento
Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Realización de catas
 Realización de catas

0,03 0,02
0,15

0,14

0,19
0,30

0,09
0,03
o/ 0,035

0,07
0,04
0,04 0,155 0,04

0,235 0,69 0,235

Observación directa del elemento. CATAS
Observación directa del elemento. CATAS
Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo de Instrumentos superficiales

– Lupas micrométricas
– Lupas (microscopios portátiles)

1
mm
Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo de Instrumentos superficiales
– Colorímetros para estudio del color

MUESTRA SIN MUESTRA

TRATAR CONSOLIDADA
Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo láser 3D terrestre LIDAR
•Empleo láser 3D terrestre LIDAR
ESTUDIO-DIAGNÓSTICO
Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo láser 3D terrestre LIDAR
Escaneado láser

22
Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo láser 3D terrestre LIDAR
– Análisis arquitectónico, constructivo y estructural
ORTOIMAGENES
Conocer para prevenir
– Análisis arquitectónico, constructivo y estructural
Conocer para prevenir
GRAFIADO DE LESIONES sobre OROIMAGENES

– Estudio diagnóstico del estado de conservación

 DIAGNÓSTICO DEL ESTADO ACTUAL

Estribo descalzado Estribos delcalzados

Acueducto La Coca. Aguas arriba

Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo de productos superficiales
- Rociador de fenolftaleína (morteros y hormigones)
(mide el PH, indica la concentración de iones hidronio [H3O+] )

– Ácido clorhídrico (rocas carbonatadas)

Métodos instrumentales NO DESTRUCTIVOS
Observación del elemento
• Empleo de Instrumentos superficiales
– Termografía infrarroja
– Georradar
Métodos instrumentales NO DESTRUCTIVOS
Georradar

A4
A3
A1 A2 muro
cripta
muro muro

A5
Pavimento?
Métodos instrumentales NO DESTRUCTIVOS
Georradar
Métodos instrumentales NO DESTRUCTIVOS
Observación del elemento Empleo de Instrumentos superficiales
• Pachómetro (detector de armaduras)

• Empleo de Instrumentos internos

– Endoscopio
Métodos instrumentales NO DESTRUCTIVOS
ReMi
• Empleo de Instrumentos superficiales
 Métodos instrumentales NO DESTRUCTIVOS
1.-Observación directa del elemento
• Empleo de APARATOS superficiales

– Análisis arquitectónico, constructivo y estructural

Aplicación de
Obtención de muestras esclerómetro Proceq
2.-Aplicación de instrumentos no destructivos

―Téstigos

―Fisurómetros
2.-Aplicación de instrumentos no destructivos

―Calibre para medir profundidad de grietas

2.-Aplicación de instrumentos no destructivos

–Termo-higrómetro

―Aparatos detectores de sonidos

(Fonendoscopio)
2.-Aplicación de instrumentos no destructivos
Obtención de resistencias en maderas

– Punzón en maderas

– Resistógrafos
2.-Aplicación de instrumentos no destructivos
Obtención de resistencias mecánicas
– Esclerómetro

– Gatos planos

– Ultrasonidos
2.-Aplicación de instrumentos no destructivos
Obtención de resistencias mecánicas
– Ensayos de tracción en anclajes en muros de fábrica
 2.-Aplicación de instrumentos no destructivos
Termo-higrómetro para determinar la humedad y temperatura
Termo-higrómetro para determinar la humedad y temperatura
Monitorización

43
Monitorización

44
 Ultrasonidos

Propiedades Mecánicas que se pueden obtener:

-Cálculo del módulo de Young
-Cálculo del módulo de Poisson
-Cálculo del módulo de Elasticidad
 Ultrasonidos

Ultrasonidos
-
Ultrasonidos
 Termografía infrarroja

• Ciencia que estudia la obtención y

análisis de la información térmica
proporcionada por dispositivos de
adquisición de imagen térmica sin
contacto directo.
 Termografía infrarroja
Todos los cuerpos emiten una radiación térmica por
transmisión de calor. Esta radiación térmica nos aporta datos
de la temperatura de los objetos, de manera que con su
interpretación podamos extraer información útil en el análisis
de estos objetos.
Localización de tuberías de agua en un Localización de puentes térmicos en la
suelo radiante. fachada de una vivienda.

Localización de los montantes metálicos en

un cerramiento de placas de yeso.
Pompeya

Revestimientos:
3 capas con espesor total de 30-40mm y acabado de pintura
capa gruesa: Trullisatio
Capas intermedias: direcctiones
Estuco final: Opus albarium
Conglomerantes: Yeso y Cal.
Localización de una conexión
defectuosa en un cuadro eléctrico
(Museo de las artes y las ciencias de
Valencia)
Ensayo de absorción de agua in situ,
tras un tratamiento hidrofugante
Métodos instrumentales NO DESTRUCTIVOS
3.-Análisis de muestras de pequeño tamaño
(con una porción de materia muy pequeña se consiguen variados e
importantes datos sobre los elementos a estudiar)
Barrena de Pressler ( muestra tubular de 5 mm de diámetro en maderas)

– Análisis en laboratorio
– Microscopía óptica (lámina delgada)
– Microscopía electrónica de barrido (cubo de 1x1x1 cm)
– Difracción de rayos X (pocos gramos)
– Porosimetría (muestra de pocos gramos)
– Análisis químico (pocos gramos)
Métodos instrumentales NO DESTRUCTIVOS

Análisis de muestras de pequeño tamaño

(con una porción de materia muy pequeña se consiguen variados e
importantes datos sobre los elementos a estudiar)
Obtención de muestras en el edificio

fragmentos sueltos
piezas arrumbadas
mediante toma-muestras
CAPILLA DE LA Biocalcarenita fina Ferriol
COMUNIÓN
Biocalcarenita
gruesa
algas rojas

97% Calcita
2% Cuarzo
1% Dolomita
COCOLITOS
SEM (microscopio
electrónico)
MAPPING (coloración de
componentes químicos)
SEM
MAPPING

Figura 16: Microfotografía en SEM a 500 aumentos de la muestra B06 zona exterior. Mapping donde se observa en rosa y
ciano la correspondencia entre el calcio y el azufre. Algunos clastos/fragmentos de silicio (azul cobalto) se superponen
con aluminio
MICROFLUORESCENCIA
 MICROFLUORESCENCIA

Figura 29: Microanálisis DRX de 300µm en un árido. Se trata de un árido silíceo.

 8.- ESTUDIO COMPARATIVO DE
CONSOLIDANTES

Muestra sin tratar vista con diferentes

kilovoltajes

A B C

D E F
Lámina delgada para caracterizar el pétreo
 Morteros
Yeso

cps/eV

12

10

Cl
S O
C Ba Na Sr S Cl Ca Ba Sr

Ca
6

0
2 4 6 8 10 12 14 16 18 20
keV
Tecnicas de análisis químico:
Técnicas de análisis no destructivas, para el estudio diagnóstico de
las Edificaciones:
Microscopía Óptica y Electrónica (SEM)
Microscopio Electrónico y microscopio petrográfico
 Microscopio Electrónico
Microscopía con electrones secundarios (SEM FESEM)
-Permite caracterizar tridimensionalmente la textura de la roca, el tamaño de
grano, la ordenación de los cristales, la forma de los distintos granos o cristales,
el aspecto externo e interno que presentan, el tipo de porosidad, la morfología
de los poros, etc.
-Se deben recubrir con un elemento conductor: oro o carbono.

Microscopía con electrones retrodispersados (BSE)

-Esto permite diferenciar la presencia de distintos elementos en función de su
número atómico y, por tanto, permiten el reconocimiento de distintos minerales y
los poros (aire o resina de impregnación).
-las superficies deben estar pulidas y recubiertas de carbono.
- de buena calidad y resolución (idóneas para su tratamiento)
Microanálisis EDS (energy dispersive system)
 Microscopio Electrónico
Microanálisis EDS (energy dispersive system)
 Propiedades relacionadas con la erosión en
Monumentos. Recomendaciones de la Comisión
25-PEM sobre la Erosión y Protección de los
Monumentos de la RILEM.
Normas UNE
 Métodos instrumentales “DESTRUCTIVOS”
Extracción de muestras de gran tamaño para
analizarlas posteriormente
• Propiedades de la estructura de los pétreos
• Porosidad
• Densidades
• Permeabilidad al aire
• Conductividad del vapor de agua
• Absorción capilar (4 x 4 x 10)
• Absorción a baja presión
• Absorción por gotas
• Ciclos hielo-deshielo
• Cristalización de sales….
 -Propiedades relacionadas con el agua.

Capilaridad
Absorción de Agua Huecos abiertos Permeabilidad
Porosidad abierta. y cerrados. Huecos abiertos y cerrados.
Conectados finos. Conectados gruesos.

H2O

Inmersión
Succión Presión
Métodos instrumentales
DESTRUCTIVOS

Extracción de muestras de
gran tamaño para
ensayarlas posteriormente
• Prensa de rotura (para
cálculo de resistencias
mecánicas) (5 x 5 x 5 cm
mínimo)
 Fachadas de la sede del IVVSA en Alicante

LEYENDA

GRIETAS

•• PERDIDA DE MATERIAL

HUMEDAD DE FILTRACIÓN

HUMEDAD DE ASCENSIÓN CAPILAR

ALTERACIONES PÉTREAS EN BANDEJAS DE BALCÓN

ZÓCALO DE APLACADO DE PIEDRA ALTERADO

INSTALACIONES ADOSADAS
IMPERMEABILIZACIÓN CON PINTURA AL
CLOROCAUCHO
CUBIERTA INCLINADA CON TEJA PLANA CON
PINTURA IMPERMEABILIZANTE
PINTURA SOBRE PIEDRA

PINTURA SOBRE ENFOSCADO DE CEMENTO

MUY ALTERADA

GRAFFITIS

FOTO 1

FOTO 1. Balcón con rotura y desprendimiento

de la bandeja pétrea

PROYECTO BÁSICO Y DE EJECUCIÓN DE RESTAURACIÓN

DE LAS FACHADAS DE LA SEDE DEL I.V.V.S.A. EN ALICANTE

PROMOTOR: I.V.V.S.A.

Miguel Louis Cereceda

Yolanda Spairani Berrio
ESTADO ACTUAL
1.2 ALZADO C/ QUEVEDO. LESIONES JULIO 2010

Nº EXPEDIENTE

UNIVERSIDAD DE ALICANTE
E: 1/100 04.10
Detalle del claustro de la universidad
Elaboración de resultados y del
diagnóstico

• CAUSAS DE LAS LESIONES

–Hipótesis
–Análisis de las hipótesis
• EFECTOS: TIPOS DE LESIONES
