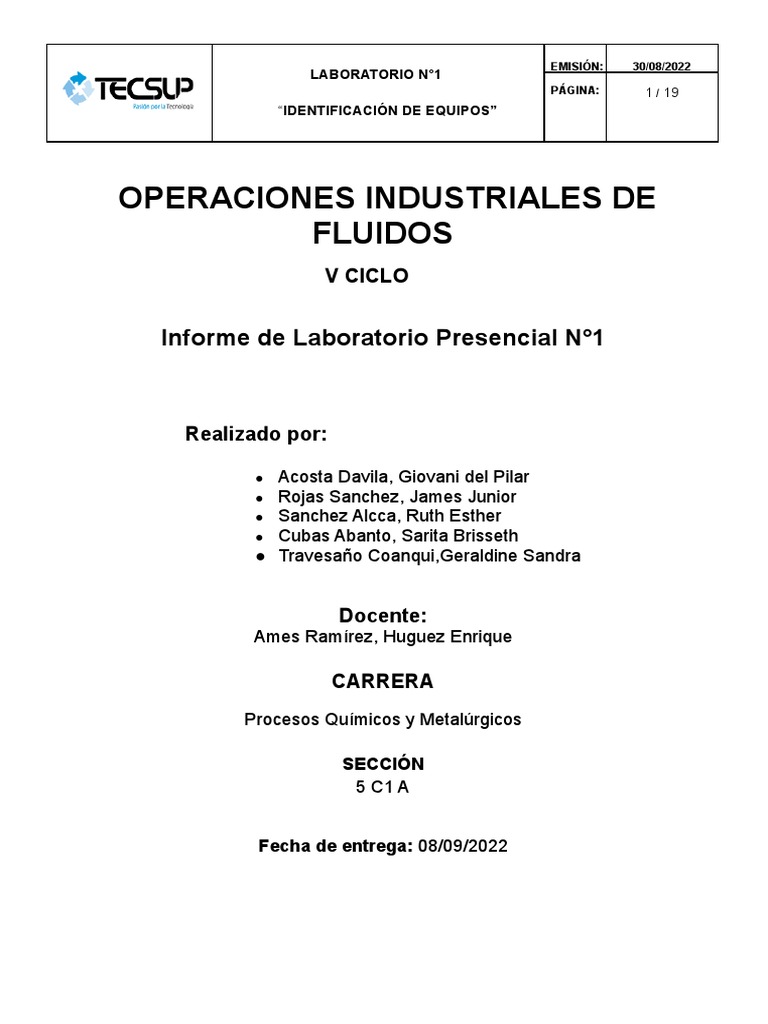

EMISIÓN: 30/08/2022

LABORATORIO N°1
PÁGINA: 1 / 19
“IDENTIFICACIÓN DE EQUIPOS”

OPERACIONES INDUSTRIALES DE
FLUIDOS
V CICLO

Informe de Laboratorio Presencial N°1

Realizado por:

● Acosta Davila, Giovani del Pilar

● Rojas Sanchez, James Junior
● Sanchez Alcca, Ruth Esther
● Cubas Abanto, Sarita Brisseth
● Travesaño Coanqui,Geraldine Sandra

Docente:
Ames Ramírez, Huguez Enrique

CARRERA
Procesos Químicos y Metalúrgicos

SECCIÓN
5 C1 A

Fecha de entrega: 08/09/2022

 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 2 / 19
“IDENTIFICACIÓN DE EQUIPOS”

1. RESUMEN

Mediante el laboratorio N°1 se ha reconocido, en términos generales, el

funcionamiento de diferentes equipos como: sistema de bombeo,
intercambiador de calor, agitación y mezcla y flujo de aire, asimismo, es de
suma importancia relacionar cómo funcionan estos equipos con respecto a un
nivel industrial

En primer lugar, el sistema de bombeo posee dos bombas que se diferencian

por la potencia y velocidad a la que fluye el líquido (agua), también, posee
manómetros en diferentes partes del circuito, por ejemplo, antes que el fluido
ingrese a la bomba y en la salida de la bomba, la presión de salida debe ser
mayor a la de ingreso, asimiento también posee un flujómetro que muestra la
cantidad que cantidad de volumen se transporta en un determinado tiempo.
Otro dato importante es la válvula de cegado, que es necesario verificarlo
antes de encender el panel de control, la válvula siempre debe contener
agua, por lo contrario al encenderla podría absorber aire y eso es lo que no
se desea.
En segundo lugar, el intercambiador de calor se encarga de modificar el calor
mediante tuberías , es decir, se transporta un fluido por una determinada
tubería que está dentro de otro tubo de mayor volumen e indirectamente se
transfieren calor sin necesidad de ser mezcladas. En ese sistema también se
hará uso de la medición de presiones y caudal, de esa manera, se podrá
aplicar las leyes de termodinámica.
En tercer lugar, la máquina de agitación y mezcla, permite estudiar la
homogeneización, dispersión o disolución de un fluido, para ello se debe
tener en cuenta los parámetros de control que se le dan a la máquina, tales
como, la potencia, velocidad, uso de deflectores, tipo de hélice del agitador,
etc, estos parámetros también dependen de qué tipo de fluido se pretende
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 3 / 19
“IDENTIFICACIÓN DE EQUIPOS”

mezclar, no es lo mismo mezclar un fluido de elevada densidad a un fluido de

baja densidad.
Por último, máquina del flujo de aire, donde se controlará parámetros de
temperatura, flujo de aire, es decir el ingreso de aire en un determinado
tiempo. Mediante un equipo que mide la temperatura se controlará la
temperatura de ingreso de aire y la salida de aire. También, la alimentación
de aire es del medio ambiente, no necesita otro tipo de gas.
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 4 / 19
“IDENTIFICACIÓN DE EQUIPOS”

2. CUESTIONARIO : Acerca del equipo de bombeo.

2.1. Elaborar un instructivo de operación de la bomba 1 y 2 de manera

ilustrativa y didáctica.

Figura 1. Instructivo de operación de bomba 1

 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 5 / 19
“IDENTIFICACIÓN DE EQUIPOS”

Figura 2. Instructivo de operación de bomba 2

 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 6 / 19
“IDENTIFICACIÓN DE EQUIPOS”

2.2. Elaborar un flujograma de operación de la bomba 1 y 2 de manera

que gráficamente se pueda visualizar el procedimiento.

Figura 3. Diagrama de flujo para encender el sistema de bombas.

 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 7 / 19
“IDENTIFICACIÓN DE EQUIPOS”

2.3. Realizar un plano de riesgos del laboratorio principal de operaciones industriales

 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 8 / 19
“IDENTIFICACIÓN DE EQUIPOS”

2.4. ¿Cuál es la presión que está sobre la superficie del líquido en el

tanque A?

La presión del tanque A será igual a la presión a la que está expuesta,

es decir la presión atmosférica.

2.5. ¿Qué tipo de presión aparece en el equipo y en la diferencia de

presiones qué tipo de presión se utiliza en el cálculo? Explique

Se encuentra la presión manométrica y en la diferencia de presiones

que es la manométrica menos la atmosférica en la cual nos servirá
para determinar la presión absoluta.

2.6. ¿Qué significa con respecto a la presión el valor de - 0.2 bar en la

succión de la bomba P1?

Que es la presión mínima que debe haber ingresado a la bomba de

entrada sino puede generar fenómenos de cavitación.

2.7. ¿Qué significa el valor de 1.1 bar en la descarga de la bomba?

Significa que la presión en la que se eleva el líquido está a 0.1 bar por
encima de la presión atmosférica.

2.8. ¿Cuál es la presión en bar que está entregando la bomba P1 al

líquido con los valores de las preguntas anteriores?

△𝑃 = 𝑃𝑎𝑏𝑠.𝑑𝑒𝑠 − 𝑃𝑎𝑏𝑠.𝑠𝑢𝑐

△𝑃 = 1. 1 − (− 0. 2)

△𝑃 = 1. 3 𝑏𝑎𝑟

2.9. ¿Cómo representaría en metros de agua el equivalente al valor de

la pregunta anterior? 2

1 𝑚 𝑑𝑒 𝑎𝑔𝑢𝑎 → 0. 0981
1. 3 𝑚 𝑑𝑒 𝑎𝑔𝑢𝑎 → 𝑥

1.3 ×0.0981
𝑥= 1
= 0. 13𝑚𝐻2𝑂
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 9 / 19
“IDENTIFICACIÓN DE EQUIPOS”

3. CUESTIONARIO : Acerca del equipo de intercambio de calor

3.1. Hacer un diagrama pictórico del circuito de agua caliente

hasta la entrada del manifold.
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 10 / 19
“IDENTIFICACIÓN DE EQUIPOS”

3.2. Hacer un diagrama del circuito de agua caliente del manifold

hasta el equipo S2 (intercambiador de haz de tubos)
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 11 / 19
“IDENTIFICACIÓN DE EQUIPOS”

3.3. Hacer un diagrama del circuito de agua caliente desde el manifold

hasta el equipo S3 (intercambiador de doble tubo).
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 12 / 19
“IDENTIFICACIÓN DE EQUIPOS”

3.4. Copiar los diagramas (en la parte posterior) del sistema de agua
caliente y agua fría del equipo S2 (en contracorriente y paralelo).
Ubicar el circuito en el cuadro de control (al frente).

4. Copiar los diagramas (en la parte posterior) del

sistema de agua caliente y agua fría del equipo S3 (en contracorriente y
paralelo). Ubicar el circuito en el cuadro de control (al frente).
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 13 / 19
“IDENTIFICACIÓN DE EQUIPOS”

4.1. ¿Qué termocupla indica la temperatura de agua caliente al

ingreso y a la salida del equipo S2 y S3?

La termocupla T1 indica la entrada y la T5 la salida de agua caliente

en cualquiera de los dos intercambiadores de calor ya que existe una
conexión entre ellos .

4.2. ¿Qué termocupla indica la temperatura de agua fría al ingreso y a

la salida del equipo S2 y S3?

La termocupla T9 indica la temperatura de entrada

de agua fría y la termocupla T10 indica la
temperatura de salida de agua fría luego de pasar
por el intercambiador de calor S2 y S3.

4.3. ¿En qué unidades se indica el

caudal de agua fría y agua caliente?

Las unidades de caudal en el caudalímetro de

laboratorio, son:

𝐿
ℎ
 EMISIÓN: 30/08/2022
LABORATORIO N°1
PÁGINA: 14 / 19
“IDENTIFICACIÓN DE EQUIPOS”

Donde:

L: litro
h: hora

4.4. ¿Cuál es el área de transferencia de calor del equipo S2?

El área o superficie de calor del equipo S2

es de 0.3 m²

4.5. ¿Cuál es el área de

transferencia de calor del equipo S3?

El área o superficie de calor del equipo S2 es

de 0.5 m²
