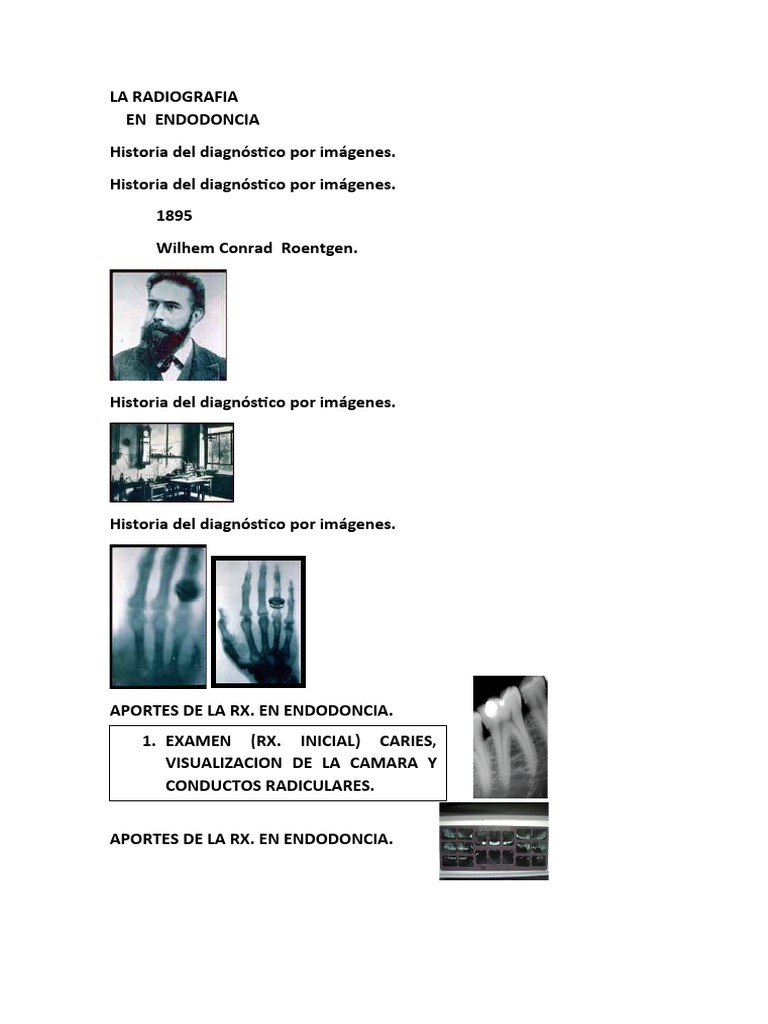

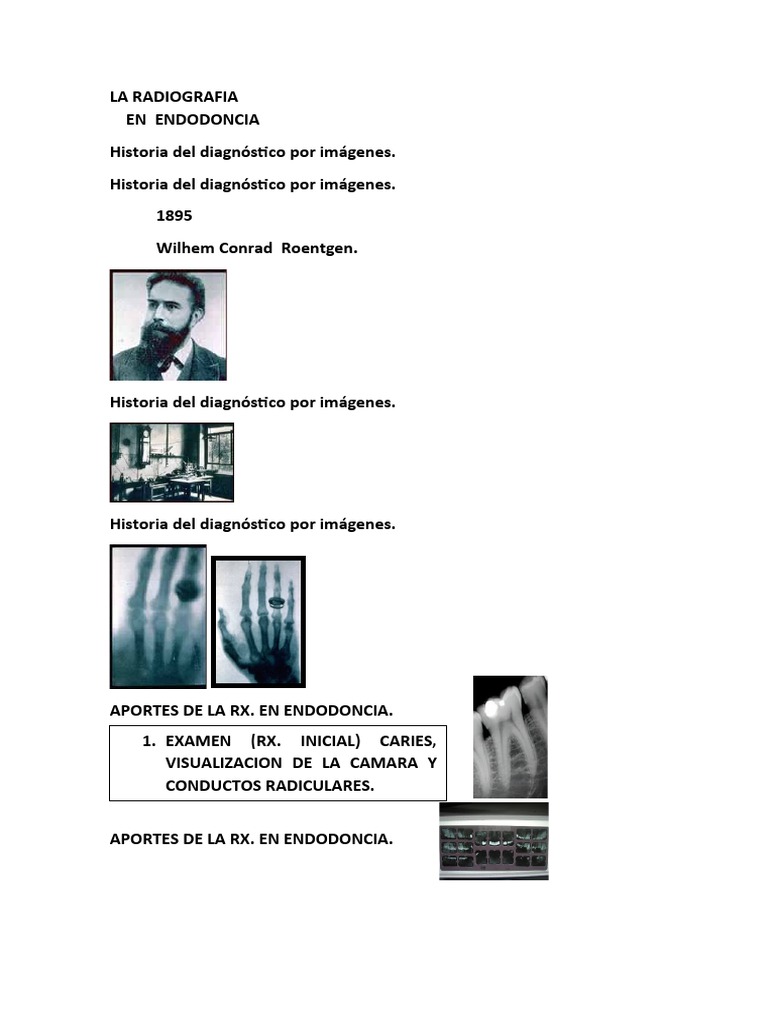

LA RADIOGRAFIA

EN ENDODONCIA
Historia del diagnóstico por imágenes.
Historia del diagnóstico por imágenes.
1895
Wilhem Conrad Roentgen.

Historia del diagnóstico por imágenes.

Historia del diagnóstico por imágenes.

APORTES DE LA RX. EN ENDODONCIA.

1. EXAMEN (RX. INICIAL) CARIES,
VISUALIZACION DE LA CAMARA Y
CONDUCTOS RADICULARES.

APORTES DE LA RX. EN ENDODONCIA.

APORTES DE LA RX. EN ENDODONCIA.

APORTES DE LA RX. EN ENDODONCIA.

2. GUIA DURANTE EL CURSO DEL
TRATAMIENTO RADICULAR.
-Conductometría
-Conometría
-Obturación (penacho)
APORTES DE LA RX. EN ENDODONCIA.

APORTES DE LA RX. EN ENDODONCIA.

APORTES DE LA RX. EN ENDODONCIA.
CONTROL DE RELLENO
RADICULAR UNA VEZ FINALIZADO
EL TRATAMIENTO

Obturación (final)

APORTES DE LA RX. EN
ENDODONCIA.
Localizar conductos díficiles

Facilitar la localización de cuerpos extraños

Valorar éxito o fracaso a largo plazo

Localizar el ápice en cirugías periapcales

APORTES DE LA RX. EN ENDODONCIA.

APORTES DE LA RX. EN ENDODONCIA.

TECNICAS RADIOGRAFICAS.
LA RADIOGRAFÍA SIRVE COMO UN SISTEMA DE AYUDA DIAGNÓSTICA.

TECNICAS RADIOGRAFICAS.
TECNICAS RADIOGRAFICAS.
TIENE CIERTAS LIMITACIONES AL UTILIZARLA, POR LO
TANTO EL MANEJO DEBE SER SIEMPRE CON
PRECAUCIÓN.
TECNICAS RADIOGRAFICAS.
IMAGEN BIDIMENSIONAL
DIMENSIONES SUJETAS A MANEJO DEL OPERADOR
TECNICAS RADIOGRAFICAS.
 PERIAPICAL
- Paralelismo
- Bisectriz
 ALETA DE MORDIDA O BITE WING
 OCLUSAL
 DE DESLIZAMIENTO (regla de Clark)
PERIAPICAL:
TECNICA DE LA BISECTRIZ DEL ANGULO, TECNICA BISECTAL, TECNICA DE
CONO CORTO.
BISECTRIZ

A- ANGULACION
HORIZONTAL
RAYO SE DIRIGE PERPENDICULAR A LA CURVATURA DE LA ARCADA Y A
TRAVES DE LAS SUPERFICIES PROXIMALES.
TECNICAS RADIOGRAFICAS
Angulación horizontal incorrecta: superficies proximales traslapadas.
TECNICAS RADIOGRAFICAS.
ANGULACION VERTICAL
RAYOS X PERPENDICULAR A LA BISECTRIZ
 Angulación vertical correcta: Imagen radiográfica de la misma
longitud del diente.

 Angulación vertical incorrecta: Imagen radiográfica de menor

longitud que la real.

 Angulación vertical incorrecta: Imagen radiográfica de mayor

longitud que la real.
 TECNICAS RADIOGRAFICAS.
Líneas de referencia en maxilares para
localización de ápice:
Maxilar: Línea Tragus-ala de la nariz.
Mandíbula: Línea 1 cm. sobre borde inf. de
Mandíbula.
Pieza en centro de la radiografía

Limitaciones de la Técnica Bisectal.

- Depende de experiencia del operador.
- No estandarizable.
- Superposición de cigomático y apófisis piramidal del maxilar en
zona de molares superiores.
2. Técnica de Paralelismo.

Sinónimos: T. de extensión de cono paralelo, T. de ángulo recto, T. de cono largo.

Uso de dispositivo plástico.

Estandarizable.

Paralelismo entre pieza dentaria y película.

Cono de 40 cms.

Ry. central se dirige perpendicular al eje mayor de la pieza dentaria.

Evita distorsión por desplazamiento vertical

 Limitaciones
- Uso de dispositivo aumenta distancia objeto-película.

- Mayor tiempo de exposición.

- Dificultad en pacientes con bóveda palatina plana y con torus

palatino o lingual.

- Mayor costo.Mayor tiempo de trabajo.

Uso de distorsión lateral para localización y evaluación de conductos en sentido vestíbulo-

palatino.

Se fija la angulación vertical y la angulación horizontal varía.

Se basa en el principio de Clark: El objeto más cercano a la película conserva su posición y el

más alejado se mueve en dirección contraria al tubo de rayos.

Mesializar el rayo

Distalizar el rayo

Si el conducto se encuentra en la misma dirección del tubo es lingual o palatal

Si el conducto se aleja a la dirección del tubo esta en bucal.

periapical

mesializar
 Distalizar

La angulación negativa se utiliza en la toma de radiografías del maxilar inferior, y la positiva

en el maxilar superior
PROTECCION
