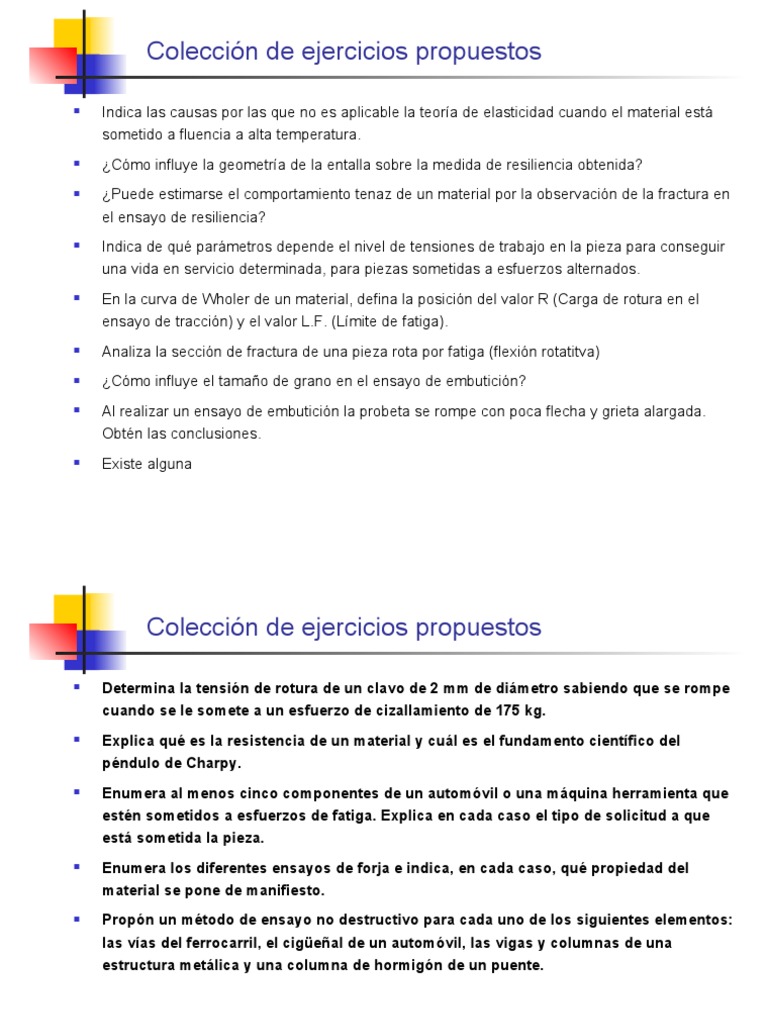

Colección de ejercicios propuestos

 Indica las causas por las que no es aplicable la teoría de elasticidad cuando el material está
sometido a fluencia a alta temperatura.
 ¿Cómo influye la geometría de la entalla sobre la medida de resiliencia obtenida?
 ¿Puede estimarse el comportamiento tenaz de un material por la observación de la fractura en
el ensayo de resiliencia?
 Indica de qué parámetros depende el nivel de tensiones de trabajo en la pieza para conseguir
una vida en servicio determinada, para piezas sometidas a esfuerzos alternados.
 En la curva de Wholer de un material, defina la posición del valor R (Carga de rotura en el
ensayo de tracción) y el valor L.F. (Límite de fatiga).
 Analiza la sección de fractura de una pieza rota por fatiga (flexión rotatitva)
 ¿Cómo influye el tamaño de grano en el ensayo de embutición?
 Al realizar un ensayo de embutición la probeta se rompe con poca flecha y grieta alargada.
Obtén las conclusiones.
 Existe alguna
 Colección de ejercicios propuestos

 Determina la tensión de rotura de un clavo de 2 mm de diámetro sabiendo que se rompe

cuando se le somete a un esfuerzo de cizallamiento de 175 kg.
 Explica qué es la resistencia de un material y cuál es el fundamento científico del
péndulo de Charpy.
 Enumera al menos cinco componentes de un automóvil o una máquina herramienta que
estén sometidos a esfuerzos de fatiga. Explica en cada caso el tipo de solicitud a que
está sometida la pieza.
 Enumera los diferentes ensayos de forja e indica, en cada caso, qué propiedad del
material se pone de manifiesto.
 Propón un método de ensayo no destructivo para cada uno de los siguientes elementos:
las vías del ferrocarril, el cigüeñal de un automóvil, las vigas y columnas de una
estructura metálica y una columna de hormigón de un puente.
Colección de ejercicios propuestos
 Colección de ejercicios propuestos

Se realiza un ensayo de resiliencia (Charpy) dejando caer una maza

de 22 Kg (sección 5 cm2) desde una altura de 1 m sobre la probeta
y, después de romperla, el martillo se eleva hasta una altura de 0,67
m. Calcular la resistencia y la velocidad que alcanza la maza en el
momento del impacto.
 En un ensayo con péndulo Charpy, la maza, de 25 kg, se deja caer desde 1 m. de altura,
elevándose posteriormente 75 cm. La muestra de material usada es de sección 10 x 10
mm, con entalla en V. Calcular
a) La energia absorbida en el impacto

b) La resiliencia
c) Indicar cuantitavimamente que pasaria con el péndulo si la entalla hubiese sido en U

d) Si ponemos una probeta en V de 5 x5 cm, calcular a que altura debe subir el péndulo

 En un ensayo con péndulo de Charpy, la maza de 20Kg cayó sobre una probeta de
80mm2 de sección desde una altura de 1m, y se elevó 60cm después de la rotura.
Obtener el resultado del ensayo.
-Solución:

KCV= 9,81.105 J/m-2 (Tenacidad)

 Calcule el módulo de elasticidad (E) en MPa, la dureza Brinell, expresada según la norma y la
resiliencia (ρ) en J/mm2, de un material, teniendo en cuenta que:
 a) Una probeta de 100 mm de longitud y 150 mm2 de sección, se alarga 0,080 mm cuando se
carga con 15 kN.
 b) Una bola de diámetro D = 2,5 mm, al aplicarle una fuerza de 188,5 kp durante 20 s, deja una
huella de 0,24 mm de profundidad. Recuerde que el área de la huella que deja una bola de
acero de diámetro D al penetrar la probeta una profundidad f es A = πDf.
 c) La maza de 20 kg de un péndulo de Charpy, cae desde 1 m de altura sobre una probeta de
400 mm2 de sección y asciende 45 cm después de romper la probeta.

 ¿Existe alguna relación entre el método Charpy y el Izod? ¿Cuáles?

 a) La figura adjunta muestra el diagrama de
 tracción de un material. Comente las
 características principales de los intervalos
 O-P, P-E, E-R y R-U.
 b) Calcule la dureza Vickers del material,
 expresada según la norma, sabiendo que
 una punta piramidal de diamante deja una
 huella de diagonal D = 0,45 mm, al aplicarle una fuerza de 50 kp durante
 20 s. Recuerde que el área de la huella de diagonal D, que deja una
 punta piramidal de diamante al penetrar la probeta es A = D3/1,8543.
 c) Calcule la altura en m, desde la que se dejó caer la maza de 40 kg de
 un péndulo de Charpy, y si la resiliencia del material vale 0,46 J/mm2 y
 aquella ascendió 38 cm después de romper una probeta de 200 mm2 de
 sección.
 FRACTURA. Fundamentos
FRACTURA: Separación de un cuerpo en dos o más partes,
como respuesta a la tensión estática aplicada a temperatura baja.
Tipos:
Dúctil: (antes de la rotura) Frágil: (antes de la rotura)
•Alta deformación plástica Poca o ninguna
•

deformación plástica
•Alta absorción de energía
Poca absorción de energía
•
Metales blandos, polímeros
•

y vidrios a altas temperaturas Metales duros, de tamaño de

•

grano fino, cerámicas

Etapas del proceso de fractura: Formación de la fisura
Propagación de la fisura
 Fractura dúctil
•Mucha deformación y a) Fractura muy
crecimiento lento dúctil
•Fisura estable, solo crece si b) Fractura
aumenta la tensión moderadamente
•Avisa antes de romper dúctil (más común)

a) Estricción inicial
b) Formación de pequeñas cavidades
c)Coalescencia de las cavidades (se forma
una grande)
d) Propagación de la grieta
e) Fractura final por cizallamiento a un
ángulo de 45 respecto a la dirección de la
tensión
 Fractura dúctil

a) Fractografía SEM mostrando

las cavidades características de la
fractura dúctil, cargas axiales
b) Fractografía SEM mostrando
las cavidades características de la
fractura dúctil, cargas de cizalla
Fractura copa-cono
 Fractura frágil
•Poca deformación y
crecimiento rápido
•Fisura inestable, crece de forma

espontánea sin aumentar la

tensión
•Ocurre de forma rápida y

catastrófica
•Grieta perpendicular a la

tensión, con superficies planas

•Rotura a través de planos

cristalográficos, transgranular
•Rotura a través de bordes de

grano, intergranular Fractura frágil sin ninguna

deformación plástica
Fractura frágil
Fractura mostrando
marcas en forma de V
invertida con salientes y
entrantes característicos
de la fractura frágil

Superficie de fractura
frágil mostrando
crestas radiales en
forma de abanico
Fluencia en caliente
Materiales expuestos en servicio a
temperaturas elevadas y a tensiones
mecánicas estáticas (cafeteras, ganchos
de lámparas, elementos de turbinas...)
La deformación experimentada se
denomina fluencia en caliente: se define
como la deformación permanente y
dependiente del tiempo de los materiales
cuando son sometidos a una tensión
constante.
Es un fenómeno no deseable: limita el
tiempo de servicio de una pieza y ocurre
en todo tipo de materiales.
Fluencia en caliente
El ensayo consiste en someter una
probeta a una carga constante
mientas es mantenida a una
temperatura constante; se mide la
deformación y se representa
gráficamente en función del tiempo.

Varios factores afectan a la

fluencia:
temperatura de fusión

módulo de elasticidad
tamaño de grano.

Cuanto mayores sean mejor

resistencia a fluencia
 Ensayos de fractura por impacto
Condiciones de ensayo:
Deformación a temperaturas bajas
•

Velocidad de deformación elevada

•

Estado triaxial de tensiones (entalla)

•

Tipos de ensayo: Charpy e Izod

Resultados:
Cualitativos
•

De interés comparativo
•
Ensayos de fractura por impacto
 Ensayos de fractura por impacto
Transición dúctil-frágil
•Importante saber si existe y a que temperatura ocurre

•Es la dependencia de la energía de impacto con la

temperatura, menos energía al disminuir la temperatura

•Diferencia en la superficie fracturada
•Diferencia del ángulo final de la probeta 
 Ensayos de fractura por impacto
Influencia del material:
Energía absorbida en el 1,4

impacto:

Energía absorbida (Kg/cm)

1,2

•metal CCC (FCC): dúctil 1

CCC
con elevada influencia de la 0,8

temperatura, 0,6
•metal HC: frágil con baja
0,4
CC
influencia de la temperatura 0,2 HC
•metal CC (BCC): transición
0
ductil-frágil marcada. -100 0 100 200
Temperatura (ºC)
 Ensayos de fractura por impacto
Influencia de la temperatura:

Variación de la temperatura de transición dúctil-frágil con la

composición de la aleación, Charpy en V

Acero con bajo contenido Aleaciones Fe-Mn-0,05C

en carbono
 Ensayos de fractura por impacto
Influencia de la entalla:

Menor radio de fondo de entalla, menor resiliencia

 Ensayos de fractura por impacto
Influencia de la velocidad de impacto

Mayor velocidad, menor resiliencia

 Fatiga
Definición
Fatiga en una forma de rotura que ocurre en estructuras
sometidas a tensiones dinámicas y fluctuantes.

La fractura en fatiga puede ocurrir a un nivel de tensiones menor que la

resistencia a tracción o el límite elástico.
La fractura ocurre después de un largo periodo de tensiones o
deformaciones cíclicas
Rotura con aspecto frágil
Proceso de iniciación y propagación de grieta
 Fatiga
Tensiones cíclicas
Tensión de tipo:
•Axial (tensión-compresión)

•Flexión

•Torsión

Modo de tensión:
•Ciclo simétrico de carga invertida

•Ciclo de carga repetida, asimétrico

•Ciclos de tensiones al azar

Parámetros:
•Valor medio  = (
m max+ mín)/2
a
•Intervalo de tensiones  = (
r max- mín) m
r
0
•Amplitud de tensión:  = (
a max- mín)/2
R= -3
•Cociente de tensiones: R = 
max/mín
 Fatiga
La curva S-N (1)
 Fatiga
La curva S-N (2)

•Límite de fatiga: tensión por debajo de la cual no hay rotura

•Resistencia a fatiga: tensión que produce rotura después de un nº de

ciclos 107-108
•Vida a fatiga: nº de ciclos que produce rotura bajo cierta tensión N
f
 Fatiga
La curva S-N (3)

•Dispersión de resultados
•Incertidumbre en el diseño de
vida a fatiga
•Sensibilidad a parámetros de
ensayo y material
Resistencia a fatiga vs.
Resistencia a tracción:
Sobre 25-50% de resistencia
a tracción
 Fatiga
Inicio y propagación de grieta

 La superficie de fractura se caracteriza por marcas de playa y estrías.

 Tienen aspecto de crestas concéntricas que se expanden desde los puntos de
iniciación.
 Las marcas de playa se ven a simple vista
 Las estrías son visibles con microscopio electrónico.
 Las causas de rotura se pueden deducir al examinar la superficie
FIGURAS, DIAGRAMAS y TABLAS : resiliencia
FIGURAS, DIAGRAMAS y TABLAS : resiliencia
FIGURAS, DIAGRAMAS y TABLAS : resiliencia
FIGURAS, DIAGRAMAS y TABLAS : fluencia
FIGURAS, DIAGRAMAS y TABLAS flexión rotativa

Curva de fatiga
FIGURAS, DIAGRAMAS y TABLAS: Erichsen
FIGURAS, DIAGRAMAS y TABLAS: Plegado
