EXPOSICION
EXPOSICION

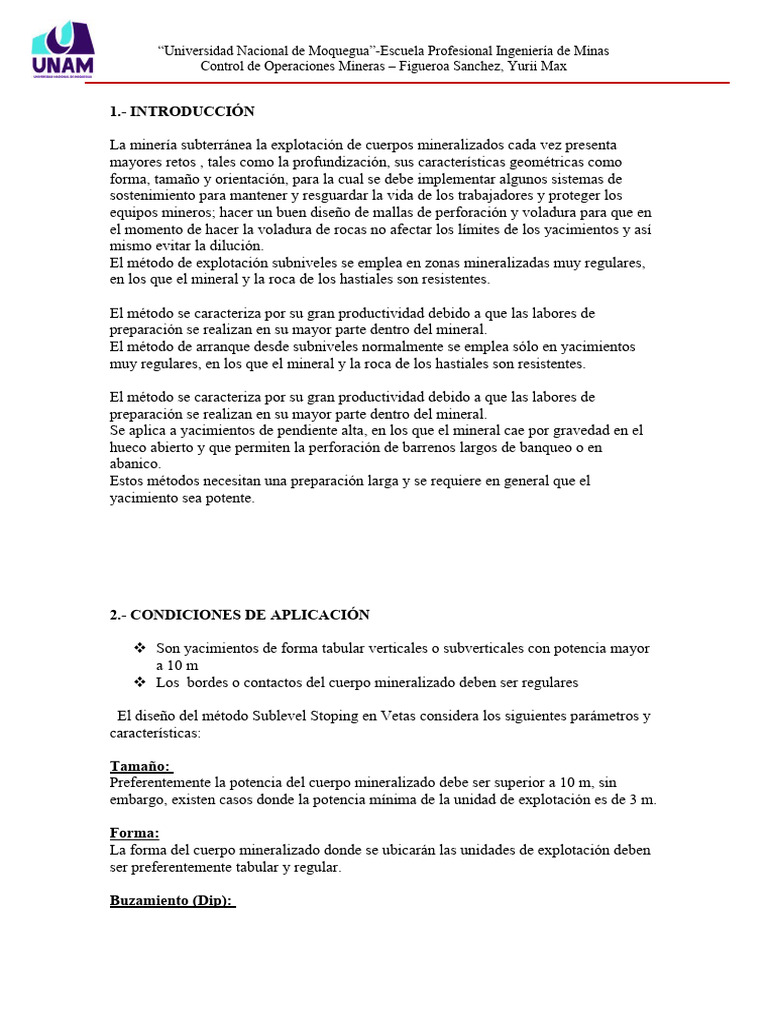

1.- INTRODUCCIÓN
El diseño del método Sublevel Stoping en Vetas considera los siguientes parámetros y
características:
Tamaño:
Preferentemente la potencia del cuerpo mineralizado debe ser superior a 10 m, sin
embargo, existen casos donde la potencia mínima de la unidad de explotación es de 3 m.
Forma:
La forma del cuerpo mineralizado donde se ubicarán las unidades de explotación deben
ser preferentemente tabular y regular.
Buzamiento (Dip):
“Universidad Nacional de Moquegua”-Escuela Profesional Ingeniería de Minas
Control de Operaciones Mineras – Figueroa Sanchez, Yurii Max
El buzamiento del caserón debe ser mayor que el ángulo de reposo del material
quebrado, es decir, mayor a 50°.
Condiciones Geotecnia:
Se recomienda que la roca debe tener una resistencia que debe ser moderada a
competente, para disminuir el aumento de la dilución.
Tamaño de Pilares:
El propósito de los pilares es soportar y dividir los caserones, dentro del cuerpo
mineralizado.
El tamaño de los pilares es dependiente de los esfuerzos inducidos, estructuras,
calidad del macizo rocoso y condiciones operacionales.
Dilución
Dilución varía entre 10-20% de material diluyente de la pared colgante y techo.
Para llevar a cabo la extracción del mineral, el método Sublevel en Veta, debe contar
con los siguientes desarrollos:
El acceso a los tajeos se efectúa por inclinado o piques, siendo estos ubicados
normalmente en la caja piso.
La galería de transporte debe ser desarrollada en la parte más baja del tajeo
paralela a la zona mineralizada y en roca estéril.
Las galerías de perforación deben ser llevadas dentro del mineral como
subniveles.
3.3 PRODUCCIÓN
El rninado se inicia en la parte inferior del tajeo; la perforación se realiza a través de los
subniveles con barrenos dispuestos en abanico o anillo. El mineral disparado cae al
fondo del tajeo o a los embudos, y se evacua por las tolvas a los vagones o volquetes, o
bien se carga con equipos "load haul dump". por medio de los "draw-point", según el
sistema empleado.
“Universidad Nacional de Moquegua”-Escuela Profesional Ingeniería de Minas
Control de Operaciones Mineras – Figueroa Sanchez, Yurii Max
3.4. VENTILACION
Para tal propósito, se utilizan las galerías de acceso o de cabecera ubicadas en los
límites de la cámara: el aire es inyectado por una de estas galerías y luego de recorrer el
nivel es extraído por la otra.
Los subniveles de perforación se ventilan desviando parte del flujo de aire hacia las
chimeneas o rampas de acceso a dichos
3.5 FORTIFICACIÓN
Los "slusher" pueden ser usados para el acarreo desde los "draw-point" y dentro
de los carros mineros para evitar el derrame del material.
Los equipos "load haul dump" y rastrillos se usan para el acarreo del mineral.
La gran diferencia del método LBH al sub Level en vetas original es que la perforación
de producción para el arranque del puente entre dos niveles es realizada con equipos de
perforación D.T.H. en sentido descendente.
Es una variación del método Open Stope para vetas angostas, característico de los
yacimientos de oro, aunque a nivel mundial se aplica en yacimiento de cobre, plomo y
zine.
Algunas faenas que aplican esta versión son Minera Kuri Kulli S.A. en Perú. Este
método también es conocido como Bench and Fill.
5. DETERMINACION DE COSTOS
5.1 PERFORACIÓN
El costo de perforación está calculado en base a lo que cuesta perforar un metro.
Estimado en la cantidad de tajadas que se realizan por día obtenemos el costo de U$/día
5.2 VOLADURA
5.3 CARGUÍO
El costo del carguio incorpora todas las mantenciones e insumos que se realizan en el
equipo LIID de 7 yd'.
5.4 TRANSPORTE
El transporte solo considera al camión de bajo perfil Caterpillar AD30, con sus
respectivas mantenciones e insumos.
La estimación de los costos está calculada basándose en los datos generales de mina
establecidos previamente producto del diseño de explotación y de la cantidad de mineral
a extraer por tajadas incluyendo todas las labores en especial las etapas de producción y
preparación, ya que como hemos señalado anteriormente, la mayoría de los trabajos son
ejecutados sobre el cuerpo mineralizado. En base a lo anterior, tenemos:
Se han subdivido las etapas de explotación para el método y en resumen se tiene los
costos asociados a Producción, Preparación y Desarrollo.
“Universidad Nacional de Moquegua”-Escuela Profesional Ingeniería de Minas
Control de Operaciones Mineras – Figueroa Sanchez, Yurii Max
PRODUCCION 9 US$/TON
PREPARACION 5.3 US$/TON
DESARROLLO 4.7 US$/TON
ADMINISTRACIO
N 0.2 US$/TON
COSTO TOTAL
MINA 19.1 US$/TON
Para las tareas ejecutadas en producción, separadas por operaciones unitarias, servicios
mina y otros se obtuvo lo siguiente:
US$/DIA US$/TON
PERFORACION 12945.7248 1.09
VOLADURA 19782.54738 1.66
CARGUIO 36010.01668 3.02
TRANSPORTE 67697.06345 5.68
SOSTENIMIENTO
Y LIMPIEZA 2383.43904 0.2
MANO DE OBRA 9533.75616 0.8
VENTILACION 2383.43904 0.2
FORTIFICACION 11917.1952 1
COSTO PRODUCCION 13.65 US$/TON
Es un método seguro.
El método hasta cierto punto es selectivo, es decir zonas más pobres pueden no
explotarse sin afectar mayormente la aplicabilidad del método.
8.1 NACIONALES
MINA RAUL
La mina Raul se ubica el departamento de Lima, provincia de Cañete y distrito de Mala
MINA KOLPA
Se encuentra ubicada en el distrito de Huachocolpa, provincia de Huancavelica,
departamento de Huancavelica.
8.2 INTERNACIONALES
BRUNSWICK MINE
La mina Brunswick No. 12 de Noranda es una mina subterránea de zinc-plomo-cobre-
ubicada en Canadá.
PYHASALMI MINE
La mina Pyhasalmi se encuentra en el centro de Finlandia. Esta mina subterránea
produce cobre-zinc-azufre .
9. CONCLUSIONES
