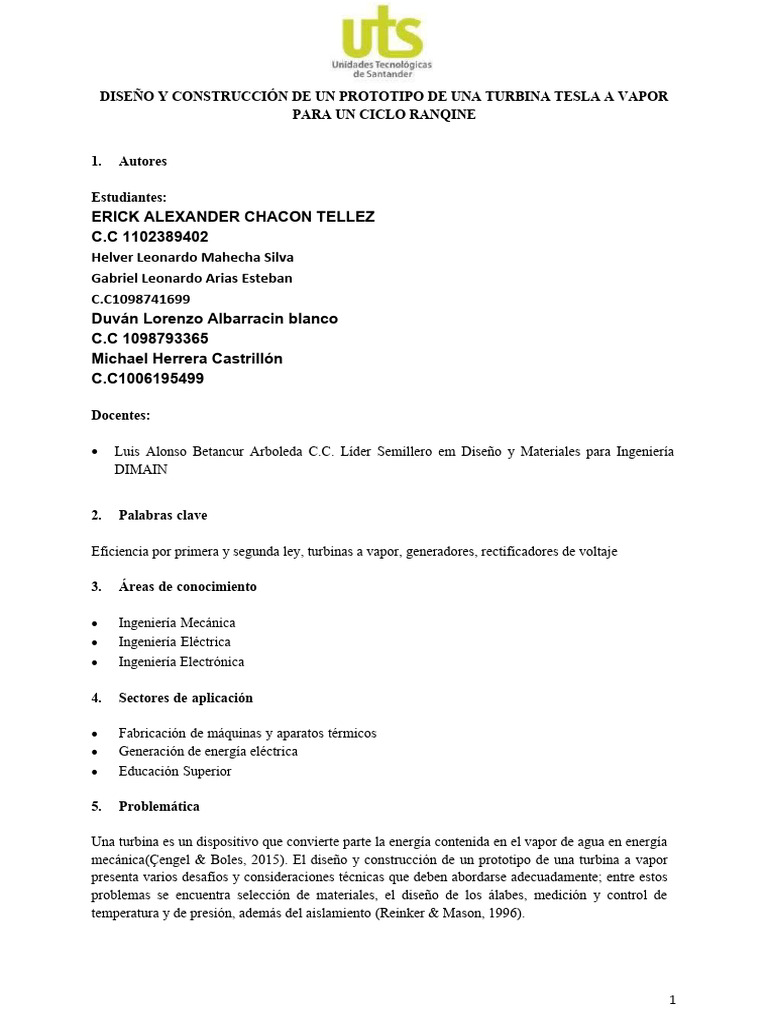

DISEÑO Y CONSTRUCCIÓN DE UN PROTOTIPO DE UNA TURBINA TESLA A VAPOR

PARA UN CICLO RANQINE

1. Autores

Estudiantes:
ERICK ALEXANDER CHACON TELLEZ
C.C 1102389402
Helver Leonardo Mahecha Silva
Gabriel Leonardo Arias Esteban
C.C1098741699
Duván Lorenzo Albarracin blanco
C.C 1098793365
Michael Herrera Castrillón
C.C1006195499

Docentes:

 Luis Alonso Betancur Arboleda C.C. Líder Semillero em Diseño y Materiales para Ingeniería
DIMAIN

2. Palabras clave

Eficiencia por primera y segunda ley, turbinas a vapor, generadores, rectificadores de voltaje

3. Áreas de conocimiento

 Ingeniería Mecánica
 Ingeniería Eléctrica
 Ingeniería Electrónica

4. Sectores de aplicación

 Fabricación de máquinas y aparatos térmicos

 Generación de energía eléctrica
 Educación Superior

5. Problemática

Una turbina es un dispositivo que convierte parte la energía contenida en el vapor de agua en energía
mecánica(Çengel & Boles, 2015). El diseño y construcción de un prototipo de una turbina a vapor
presenta varios desafíos y consideraciones técnicas que deben abordarse adecuadamente; entre estos
problemas se encuentra selección de materiales, el diseño de los álabes, medición y control de
temperatura y de presión, además del aislamiento (Reinker & Mason, 1996).

1
Resolver estos problemas es crucial para desarrollar un sistema funcional que permitan el estudio
experimental de la eficiencia por primera y segunda ley de la termodinámica en una turbina de vapor,
que hace parte de un ciclo Rankine. El curso de termodinámica aplicada del programa de Ingeniería
Electromecánica necesita comparar los resultados teóricos obtenidos a través del semestre con
resultados experimentales obtenidos en el laboratorio, por este motivo, a continuación, se presenta el
objetivo general.

6. Objetivo

Objetivo principal

 Este proyecto tiene como objetivo implementar una turbina de vapor como medio de generación
de energía que permita el cálculo de la eficiencia térmica por primera y segunda ley, para el
curso de termodinámica aplicada, del programa de Ingeniería Electromecánica. En pro de
mostrar una manera didáctica el funcionamiento de un sistema de máquinas térmicas.

Objetivos secundarios

 Aplicación de conocimientos de primera y segunda ley de las termodinámicas a maquinas

térmicas
 Incentivación a nuevos estudiantes a implementar sus conocimientos aprendidos durante su
carrera y/o curso

7. Metodología de Desarrollo

7.1 Búsqueda Literaria

Este proceso se realiza a través de los temas vistos en clase, se buscó en la web prototipos similares
para determinar la forma más viable de realizar el prototipo, también se realizaron la investigación en
diferentes plataformas educativas y repositorios para encontrar el diseño y la turbina que más acorde a
nuestros parámetros y requerimientos en nuestro proyecto.

7.1.1. Proceso de Selección

Se utilizaron palabras claves como tipos de turbinas, generación térmica, generadores eléctricos y
resistencia de materiales.

7.1.2. Selección literatura

En la literatura relevante como principal medio te tomaron las recomendaciones del docente, después
se buscó prototipos similares para obtener una guía visual y se prosiguió por identificar la turbina más
adecuada ya que hay diferentes tipos dependiendo el tipo de generación que se busca, también se
leyeron artículos relevantes para encontrar materiales que puedan soportal la temperatura y presión de
trabajo a la cual va a estar expuesta.

7.1.3. Organización de la información

Se organizó la información en 3 partes principales turbina, generación y aislamiento.

2
7.2 Desarrollo y modelado del diseño

Se partió de un diseño sencillo y simple en los cuales este tipo de turbina pose una cámara de en
la cual se inserta un eje y mediante la utilización de discos circulares puestos uno sobre el otro
remplazando los alabes convencionales que se tienen en las diferentes turbinas existentes.
obteniendo un diseño simple pero efectivo para el objetivo de este proyecto

Figura 1diseño turbina

7.2.1. Clasificación de los Componentes

Para componentes principales de este proyecto fueron:

 Costo
 Resistencia al calor
 Resistencia a la presión
 Peso
 Capacidad de generación

Los componentes principales de este proyecto se clasificaron de la siguiente forma:

 Turbina
 Diseño de carcasa con la entrada y salida de vapor
 Generación

7.2.2. Selección de los Componentes

Basado en la clasificación hecha anteriormente se buscaron los componentes más adecuados para el
proyecto, los cuales fueron:

 Lamina de acrilico 3mm

 Eje de 1/8 de acero inoxidable
 Aros de aluminio 3mm
 Rodamientos 1/8

3
  Acople motor eje impreso 3D
 Motor de lavadora

7.2.3. Desarrollo geométrico del diseño

La problemática principalmente fue encontrar el ángulo adecuado para que la entrada de vapor fuera la
más adecuada, ya que después de instalada se dificultaba es lograr completamente la turbina se
encontrara totalmente aislada y no presente fugas de vapor ya por lo cual se realizaron pruebas con
aire comprimido a la presión a la cual se iba a trabajar para determinar la mejor ubicación de la
inyección de aire en la turbina.

7.3. Diseño

El diseño se realiza con la ayuda del software Solidworks para el modelamiento de las piezas. En
base a los diseños realizados se buscó las partes más adecuadas que se acomodaran al
proyecto.

7.4. Construcción

Para la construcción se debía tener en cuenta dos principales factores: la entrada de vapor y la salida
de la turbina que era la generación. Para la entrada los encargados definieron que era con racor macho
de 3/8. Y la salida se estaba teniendo problemas con la trasferencia de la energía mecánica al
generador por tal razón se decidió optar por realizar nuestra propia generación.

7.5. Montaje

7.6. Evaluación

7.7. Modelado Solidworks

El modelado fue realizado en el software SolidWorks siguiendo los parámetros establecidos

anteriormente para la construcción física de la turbina, ésta se llevó a cabo para reflejar a escala real la
parte del rotor y la carcasa que inicialmente se buscó para el prototipo. Las figuras 1, 2 y 3 presentan
el modelado de la turbina.

4
7.8. Componentes del Sistema:

Figura 2 caja de sistema de rotación de turbina

Figura 3 sistema rotación y componentes de eje

5
 Figura 4 turbina tesla acoplada

7.8.1. Variables

Se identificaron las variables a tener en cuenta en el desarrollo del trabajo:

 Temperatura Ambiente del laboratorio

 Temperatura de entrada de la Turbina
 Temperatura de salida de la Turbina
 Presión atmosférica de Bucaramanga
 Presión de entrada de la Turbina
 Calor de entrada de la Turbina
 Voltaje de entrada a la Turbina
 Corriente de salida a la Turbina
 Potencia de entrada a la Turbina
 Voltaje de salida de la Turbina
 Corriente de salida de la Turbina
 Potencia de salida de la Turbina
 Velocidad del flujo de la Turbina

7.91. Construcción del prototipo

Se realizó la construcción de la turbina a vapor de acuerdo con los aspectos y requisitos mencionados
anteriormente. Se realizaron pruebas con aire comprimido antes de realizar cualquier instalación
permanente ya que dificultaría cualquier corrección.

7.9.1. Fabricación de la turbina a vapor

Etapa 1

6
Etapa 2

Etapa 3

Etapa 4

Etapa 5

8. Características de Operación y funcionamiento

 Lo primero que se debe tomar en cuenta es cómo funciona teóricamente una turbina, para
comparar con datos experimentales.
 Luego se debe revisar el generador de calor (generación de vapor), verificando encuentre soldado
correctamente, con su sistema de medición, de entrada y de salida.
 Finalmente, poner en marcha las primeras pruebas del prototipo, usando mediciones de entrada y
de salida para obtener valores de las diferentes propiedades termodinámicas, que permitan calcular
la eficiencia del ciclo termodinámico y comparar valores teóricos con reales, y con ello sacar las
conclusiones del sistema termodinámico del prototipo en estudio.

9. Conclusiones

 Utilizando variables eléctricas como el voltaje y la corriente a través de un multímetro y pinza

amperimétrica respectivamente, se logró obtener una aproximación del trabajo que puede producir
la turbina elaborada durante el curso de termodinámica aplicada.
 La eficiencia por primera ley y la calculada por segunda ley pueden ser calculadas partiendo de los
datos tomados experimentalmente en el prototipo.
 Al tener aislada térmicamente la turbina del ambiente, se pudo obtener una turbina adiabática, por
lo tanto, considerando las pérdidas de calor como insignificantes.

10. Recomendaciones

 Como recomendación es saber que el diseño debe tener en cuenta la construcción del prototipo, lo
siguiente es buscar un material que sea capaz de soportar altas temperaturas y además de eso que
el material de las aspas no sea tan pesado, ya que en un primer diseño se realizó unas aspas con
acero, y como era muy pesado, el vapor de entrada no era suficiente para moverlo, por tal motivo,
se tuvo que rediseñar la turbina.

 Otra recomendación es la de instalar manómetro en la entrada y salida de la turbina, para saber la

presión de entrada y salida, y con ello más adelante tomar datos, para obtener una eficiencia
aproximada del sistema termodinámico.

 Por último, hacer las pruebas del prototipo usando el equipamiento de seguridad adecuado, ya que
se manejan altas temperaturas y presiones, que todo este correctamente soldado y conectado, para
que no tenga fugas y por ende no sea menos eficiente el sistema.

7
 REFERENCIAS
Çengel, Y., & Boles, M. (2015). Thermodynamics an engineering approach (eighth). Mc-Graw Hill
Education. https://doi.org/10.1007/978-94-009-4185-4_1
Reinker, J., & Mason, P. (1996). Steam Turbines for Large Power Applications.
http://www.steamforum.com/pictures/ger3646d.pdf
