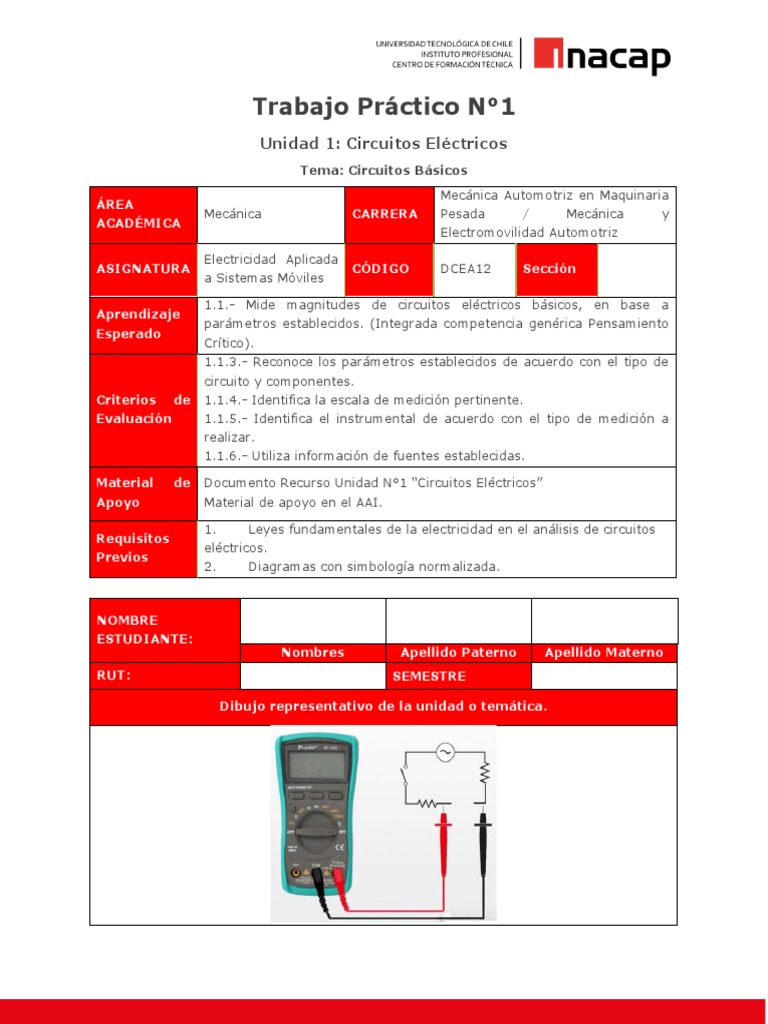

Trabajo Práctico N°1

Unidad 1: Circuitos Eléctricos

Tema: Circuitos Básicos
Mecánica Automotriz en Maquinaria
ÁREA
Mecánica CARRERA Pesada / Mecánica y
ACADÉMICA
Electromovilidad Automotriz

Electricidad Aplicada
ASIGNATURA CÓDIGO DCEA12 Sección
a Sistemas Móviles

1.1.- Mide magnitudes de circuitos eléctricos básicos, en base a

Aprendizaje
parámetros establecidos. (Integrada competencia genérica Pensamiento
Esperado
Crítico).
1.1.3.- Reconoce los parámetros establecidos de acuerdo con el tipo de
circuito y componentes.
Criterios de 1.1.4.- Identifica la escala de medición pertinente.
Evaluación 1.1.5.- Identifica el instrumental de acuerdo con el tipo de medición a
realizar.
1.1.6.- Utiliza información de fuentes establecidas.

Material de Documento Recurso Unidad N°1 “Circuitos Eléctricos”

Apoyo Material de apoyo en el AAI.

1. Leyes fundamentales de la electricidad en el análisis de circuitos

Requisitos
eléctricos.
Previos
2. Diagramas con simbología normalizada.

NOMBRE
ESTUDIANTE:
Nombres Apellido Paterno Apellido Materno
RUT: SEMESTRE

Dibujo representativo de la unidad o temática.

Área Mecánica

UNIDAD N°1 CIRCUITOS ELÉCTRICOS.

Seguridad y Prevención:

Considere las consignas de seguridad expuestas por el docente.

Mantenga el orden y la limpieza en su lugar de trabajo.
Utilizar los equipos y herramientas, adecuados y de manera correcta

Antes de armar y medir circuitos eléctricos considere el siguiente

procedimiento

1.-Seleccionar Variable Eléctrica y rango a Medir:

2.-Conectar cables de medición de acuerdo con la variable a Medir.
3.-Si va a medir Tensión, mida en Paralelo.
4.- Si va a medir Corriente eléctrica, mida en serie.
(Abriendo el Circuito).
5.-Si va a medir Resistencia Eléctrica, mida el componente en
Forma aislada y sin alimentación eléctrica.

Hacer que el estudiante comprenda el funcionamiento de los

materiales protoboard así mismo como el multímetro, la cual
Objetivo de la
es la manera apropiada de realizar mediciones con el
practica
multímetro, así con el protoboard el cual nos servirá para
montar nuestro circuito, para familiarizarnos con la forma de
trabajar con estos.
 Placa de Prueba del tipo Protoboard.
Materiales  Resistencias de diferentes valores.
necesarios para  Fuente de poder o batería de diferentes valores.
realizar la  Cables Jumper.
Actividad  Multitester.

Electricidad Aplicada a Sistemas Móviles

2
Área Mecánica

Como usar una placa de pruebas del tipo protoboard.

 El uso de la protoboard es básico ya que nos permite crear, probar y depurar

circuitos eléctricos y/o electrónicos de manera rápida sin tener que soldar ni
tener que arrollar cable entre las patillas.
 Este tipo de placas no dejan de ser una herramienta que nos permite montar
circuitos de manera rápida y desmontable.
 Está compuesta de una serie de agujeros que se encuentra internamente
interconectados, de tal manera que podemos conectar componentes
eléctricos y/o electrónicos entre si con tan solo pincharlo en la placa.
 La protoboard se encuentra dividida en columnas y filas. Usarla es fácil
siempre y cuando entiendas como están conectadas estas filas y columnas.
 Existen distintos tipos de protoboard, pero todas suelen tener una estructura
similar. En el centro tienen una línea o ranura que nos indica la separación de
filas.

¿Cómo se conecta?

 Encima de la ranura vemos que tenemos columnas compuestas por 5

agujeros. Cada columna de 5 agujeros es una pista y todos los agujeros de
una pista están conectados entre sí.
 Es decir, que este primer agujero está conectado con el segundo y con el
tercero y con el cuarto y por supuesto con el quinto. Eso sí, dentro de la
misma columna.

Electricidad Aplicada a Sistemas Móviles

3
Área Mecánica

 En la segunda columna ocurre lo mismo, el primer agujero está conectado

con el segundo y con el tercero y con el cuarto y con el quinto.

 Los agujeros de una misma columna están conectados entre sí, pero no lo
están con su vecino de la derecha o de la izquierda. Por ejemplo, el primer
agujero rojo no está conectado con el primero azul ni con el primero verde,
solo lo está con los agujeros de su misma columna.

Y ¿Qué ocurre con la columna que tenemos debajo de la ranura central?

 Todos los agujeros de la primera columna están conectados entre sí. Todos
los naranjas están conectados entre sí y todos los rosas están conectados
entre sí, pero los naranjas no están conectados con los rosas. Es decir, que
debajo de la ranura de división ocurre exactamente lo mismo que por encima.

Electricidad Aplicada a Sistemas Móviles

4
Área Mecánica

 Normalmente el truco está en encontrar columnas de 5 agujeros. La ranura

también nos separa las columnas de tal manera que la columna azul no está
conectada con la columna naranja.
 Cuando quieras conectar dos patillas de dos componentes entre sí, debes o
bien colocar ambas patillas en la misma columna o bien conectar sus dos
columnas con cable.

 Los agujeros de las pistas de alimentación están unidos entre sí en forma de

filas, normalmente todos los agujeros de la pista de arriba están unidos entre
sí, los agujeros de la pista de abajo están unidos entre sí. Pero la pista de
arriba no está unida con la pista de abajo.
 Las pistas las podemos usar para repartir alimentación a todos los
dispositivos de nuestros circuitos, puesto que normalmente para hacerlo
necesitaremos muchos agujeros.

Electricidad Aplicada a Sistemas Móviles

5
Área Mecánica

En resumen, una placa protoboard la vemos de la siguiente manera:

Y las conexiones internas serán de la siguiente manera:

Como medir con un multimetro.

Antes de comenzar con la medición de las resistencias debemos colocar el

multímetro en ohm, en este caso en el punto 20kΩ debido al valor nominal de las
resistencias.

Electricidad Aplicada a Sistemas Móviles

6
Área Mecánica

Medición en circuitos

Para poder llevar a cabo las mediciones es necesario que se seleccione el rango
indicado de dicha medición:
 Voltaje: se debe de conectar el multímetro a los extremos de los
componentes los cuales mediremos.
 Corriente: el multímetro tiene que ubicarse en el paso de la corriente que se
desea medir.
 Resistencia: se conecta el multímetro a los extremos de la resistencia.

A modo de ejemplo se mostrará las mediciones en un circuito serie.

Circuito
serie.

Medición
Voltaje
en R1

Electricidad Aplicada a Sistemas Móviles

7
Área Mecánica

Medición
Corriente
del
circuito

ACTIVIDAD N°1: Ejecute circuitos serie con 2 resistencias

Con la placa protoboard, los jumpers necesarios, dos resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito,
de acuerdo con el diagrama presentado.

R1 R2

Se pide calcular y medir circuito serie planteado.

Se tiene lo siguiente:
Vt =
R1=
R2 =

Desarrollo:

Electricidad Aplicada a Sistemas Móviles

8
Área Mecánica

Cuadro Resumen:

Medició Medición Resultado

Variable Resultado Variable
n del
Eléctrica del Cálculo Eléctrica
Cálculo
Rt Vr1

Vr2 It

I1 I2

P1 P2

ACTIVIDAD N° 2: Ejecute circuitos serie con 3 resistencias

Con la placa protoboard, los jumpers necesarios, tres resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito,
de acuerdo con el diagrama presentado.

R1 R2 R3
Se tiene lo siguiente:
Vt =
R1=
R2 =
R3 =

Desarrollo:

Electricidad Aplicada a Sistemas Móviles

9
Área Mecánica

Cuadro Resumen:

Variable Medició Resultado Variable Medición Resultado

Eléctrica n del Cálculo Eléctrica del Cálculo
Rt
Vr1
Vr2
Vr3
It
I1
I2
I3
P1
P2
P3

ACTIVIDAD N°3: Ejecute circuitos serie con 4 resistencias.

Con la placa protoboard, los jumpers necesarios, cuatro resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito, de
acuerdo con el diagrama presentado.

R1 R2 R3 R4

Se tiene lo siguiente:
Vt =

Electricidad Aplicada a Sistemas Móviles

10
Área Mecánica

R1=
R2 =
R3 =
R4 =

Desarrollo:

Desarrollo:

Cuadro Resumen:

Variable Medició Resultado Variable Medición Resultado

Electricidad Aplicada a Sistemas Móviles

11
Área Mecánica

Eléctrica n del Cálculo Eléctrica del Cálculo

Rt
Vr1
Vr2
Vr3
Vr4
It
I1
I2
I3
I4
Pt

ACTIVIDAD N°4: Ejecute circuito paralelo con 2 resistencias

Con la placa protoboard, los jumpers necesarios, dos resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito
paralelo, de acuerdo con el diagrama presentado.

Se pide calcular y medir circuito solicitado.

Se tiene lo siguiente: R1
Vt =
R1=
R2 =
R2

Desarrollo:

Electricidad Aplicada a Sistemas Móviles

12
Área Mecánica

Cuadro Resumen:

Medició Medición Resultado

Variable Resultado Variable
n del
Eléctrica del Cálculo Eléctrica
Cálculo
Rt Vr1

Vr2 It

I1 I2

P1 P2

ACTIVIDAD N° 5: Ejecute circuitos paralelos con 3 resistencias

Con la placa protoboard, los jumpers necesarios, tres resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito
paralelo, de acuerdo con el diagrama presentado.

Se pide calcular y medir circuito solicitado. R1

Se tiene lo siguiente:
Vt =
R1= R2
R2 =
R3 =

R3

Desarrollo:

Electricidad Aplicada a Sistemas Móviles

13
Área Mecánica

Cuadro Resumen:

Variable Medició Resultado Variable Medición Resultado

Eléctrica n del Cálculo Eléctrica del Cálculo
Rt
Vr1
Vr2
Vr3
It
I1
I2
I3
Pt

ACTIVIDAD N° 6: Ejecute circuitos paralelos con 4 resistencias

Con la placa protoboard, los jumpers necesarios, cuatro resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito
paralelo, de acuerdo con el diagrama presentado.

Se pide calcular y medir circuito solicitado.

Se tiene lo siguiente: R1
Vt =
R1=
R2 = R2
R3 =
R4 =

Electricidad Aplicada a Sistemas Móviles R3

14

R4
Área Mecánica

Desarrollo:

Cuadro Resumen:

Electricidad Aplicada a Sistemas Móviles

15
Área Mecánica

Variable Medició Resultado Variable Medición Resultado

Eléctrica n del Cálculo Eléctrica del Cálculo
Rt
Vr1
Vr2
Vr3
Vr4
It
I1
I2
I3
I4
P1
P3

ACTIVIDAD N° 7: Ejecute circuitos serie-paralelo (mixto) con 3 resistencias

Con la placa protoboard, los jumpers necesarios, tres resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito
mixto, de acuerdo con el diagrama presentado.

R2
Se pide calcular y medir circuito solicitado.
R1
Se tiene lo siguiente:
Vt = R3
R1=
R2 =
R3 =

Desarrollo:

Electricidad Aplicada a Sistemas Móviles

16
Área Mecánica

Cuadro Resumen:

Variable Medició Resultado Variable Medición Resultado

Eléctrica n del Cálculo Eléctrica del Cálculo
Rt
Vr1
Vr2
Vr3
It
I1
I2
I3
P1
P3

ACTIVIDAD N° 8: Ejecute circuitos serie-paralelo con 4 resistencias

Con la placa protoboard, los jumpers necesarios, cuatro resistencias de

diferente valor y una fuente de alimentación, arme el siguiente circuito
mixto, de acuerdo con el diagrama presentado.

R2

R1 R4
R3

Electricidad Aplicada a Sistemas Móviles

17
Área Mecánica

Se pide calcular y medir circuito solicitado.

Se tiene lo siguiente:
Vt =
R1=
R2 =
R3 =
R4 =

Desarrollo:

Cuadro Resumen:

Electricidad Aplicada a Sistemas Móviles

18
Área Mecánica

Variable Medició Resultado Variable Medición Resultado

Eléctrica n del Cálculo Eléctrica del Cálculo
Rt
Vr1
Vr2
Vr3
Vr4
It
I1
I2
I3
I4
P1
P3

Electricidad Aplicada a Sistemas Móviles

19
