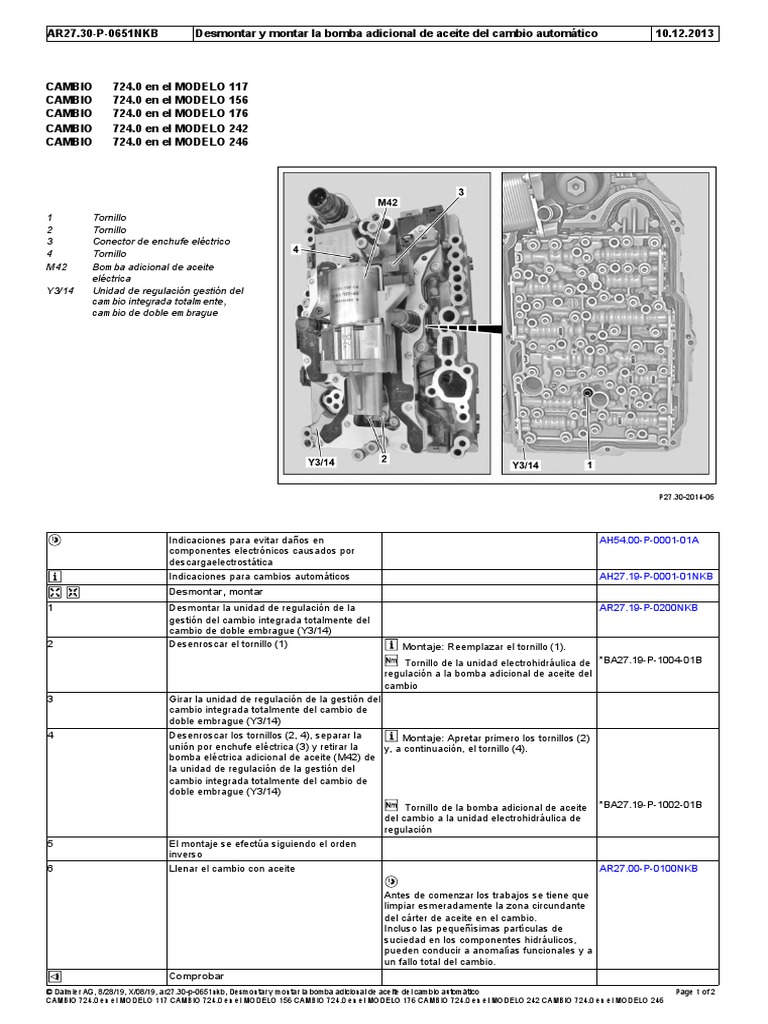

AR27.30-P-0651NKB Desmontar y montar la bomba adicional de aceite del cambio automático 10.12.

2013

CAMBIO 724.0 en el MODELO 117

CAMBIO 724.0 en el MODELO 156
CAMBIO 724.0 en el MODELO 176
CAMBIO 724.0 en el MODELO 242
CAMBIO 724.0 en el MODELO 246

1 Tornillo
2 Tornillo
3 Conector de enchufe eléctrico
4 Tornillo
M42 Bomba adicional de aceite
eléctrica
Y3/14 Unidad de regulación gestión del
cambio integrada totalmente,
cambio de doble embrague

P27.30-2014-06

Indicaciones para evitar daños en AH54.00-P-0001-01A

componentes electrónicos causados por
descargaelectrostática
Indicaciones para cambios automáticos AH27.19-P-0001-01NKB
Desmontar, montar
1 Desmontar la unidad de regulación de la AR27.19-P-0200NKB
gestión del cambio integrada totalmente del
cambio de doble embrague (Y3/14)
2 Desenroscar el tornillo (1) Montaje: Reemplazar el tornillo (1).
Tornillo de la unidad electrohidráulica de *BA27.19-P-1004-01B
regulación a la bomba adicional de aceite del
cambio
3 Girar la unidad de regulación de la gestión del
cambio integrada totalmente del cambio de
doble embrague (Y3/14)
4 Desenroscar los tornillos (2, 4), separar la Montaje: Apretar primero los tornillos (2)
unión por enchufe eléctrica (3) y retirar la y, a continuación, el tornillo (4).
bomba eléctrica adicional de aceite (M42) de
la unidad de regulación de la gestión del
cambio integrada totalmente del cambio de
doble embrague (Y3/14)
Tornillo de la bomba adicional de aceite *BA27.19-P-1002-01B
del cambio a la unidad electrohidráulica de
regulación
5 El montaje se efectúa siguiendo el orden
inverso
6 Llenar el cambio con aceite AR27.00-P-0100NKB

Antes de comenzar los trabajos se tiene que

limpiar esmeradamente la zona circundante
del cárter de aceite en el cambio.
Incluso las pequeñísimas partículas de
suciedad en los componentes hidráulicos,
pueden conducir a anomalías funcionales y a
un fallo total del cambio.
Comprobar
© Daimler AG, 8/28/19, X/08/19, ar27.30-p-0651nkb, Desmontar y montar la bomba adicional de aceite del cambio automático Page 1 of 2
CAMBIO 724.0 en el MODELO 117 CAMBIO 724.0 en el MODELO 156 CAMBIO 724.0 en el MODELO 176 CAMBIO 724.0 en el MODELO 242 CAMBIO 724.0 en el MODELO 246
 ¡Peligro! Peligro de accidente por arranque Asegurar el vehículo contra el arranque AS00.00-Z-0005-01A
automático con el motor en marcha. Peligro involuntario. Utilizar ropa de trabajo cerrada y
de lesiones por contusiones y quemaduras ceñida. No tocar piezas calientes ni piezas en
en caso de realizar manipulaciones durante la rotación.
operación de arranque o estando el motor en
marcha.
7 Realizar una prueba de funcionamiento del
motor y comprobar el cambio respecto a
funcionamiento y estanqueidad

Unidad electrohidráulica de control

Número Denominación CAMBIO 724.0

BA27.19-P-1002-01B Tornillo de la bomba adicional de aceite del cambio a la unidad Nm 6
electrohidráulica de regulación

Unidad electrohidráulica de control

Número Denominación CAMBIO 724.0

BA27.19-P-1004-01B Tornillo de la unidad electrohidráulica de 1.ª etapa Nm 4
regulación a la bomba adicional de aceite del
cambio
2.ª etapa ° 180
