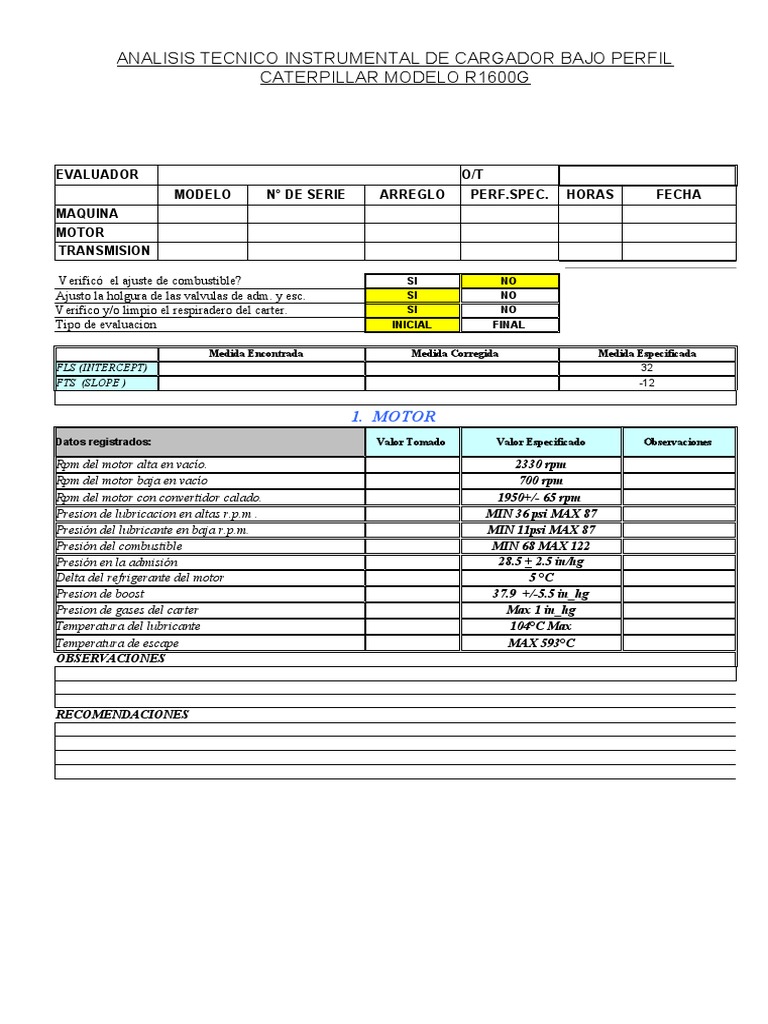

ANALISIS TECNICO INSTRUMENTAL DE CARGADOR BAJO PERFIL

CATERPILLAR MODELO R1600G

EVALUADOR O/T
MODELO N° DE SERIE ARREGLO PERF.SPEC. HORAS FECHA
MAQUINA
MOTOR
TRANSMISION

Verificó el ajuste de combustible? SI NO

Ajusto la holgura de las valvulas de adm. y esc. SI NO
Verifico y/o limpio el respiradero del carter. SI NO
Tipo de evaluacion INICIAL FINAL

Medida Encontrada Medida Corregida Medida Especificada

FLS (INTERCEPT) 32
FTS (SLOPE ) -12

1. MOTOR
Datos registrados: Valor Tomado Valor Especificado Observaciones

Rpm del motor alta en vacío. 2330 rpm

Rpm del motor baja en vacío 700 rpm
Rpm del motor con convertidor calado. 1950+/- 65 rpm
Presion de lubricacion en altas r.p.m . MIN 36 psi MAX 87
Presión del lubricante en baja r.p.m. MIN 11psi MAX 87
Presión del combustible MIN 68 MAX 122
Presión en la admisión 28.5 + 2.5 in/hg
Delta del refrigerante del motor 5 °C
Presion de boost 37.9 +/-5.5 in_hg
Presion de gases del carter Max 1 in_hg
Temperatura del lubricante 104°C Max
Temperatura de escape MAX 593°C
OBSERVACIONES

RECOMENDACIONES
 2. TRANSMISION
VALOR TOMADO VALOR ESPECIFICADO

Presion de embrague de velocidad 370 +/- 20 PSI

Presion de embrague de sentido de marcha 55 +/-8 menos P. velocidad
Presion de lubricacion de la transmision (9) 22 PSI MIN
Presion de salida del convertidor (8) 60 Min - 80 Max.
Presion de la bomba de transmision (10) 390 +/-17 PSI
Presion de entrada al convertidor (7) 142 Max. En frio

OBSERVACIONES

RECOMENDACIONES

3. SISTEMA HIDRÁULICO

Valor Tomado Observaciones Valor Especificado

Presión sistema válvula principal de alivio 2900+/-100 PSI
Presion de valv. de linea, cuharon en tilt back 3200 psi
Presion de valv. de linea, cuharon en tilt dump 1650 psi
Presion piloto . 510 +/- 10 PSI

3.1 REVISION DE CICLO DE TIEMPO DE IMPLEMENTOS

Ciclo de tiempo para cilindros de levante Valor Tomado temperatura valor especificado
Tiempo para subir los implementos 6.8 +/- 0.5 SEG

Ciclo de tiempo para cilindro de volteo Valor Tomado temperatura valor especificado
tiempo para descargar el cucharon. 2.9 +/- 0.5 SEG

OBSERVACIONES

RECOMENDACIONES
 4. SISTEMA DE DIRECCION

Valor Tomado Valor Especificado Observaciones

Presion alta en calado 2730+/- 50 psi
Presion de alivio de linea rod end maximo 3030 psi
Presion de alivio de linea head end maximo 3030 psi
Tiempo de ciclo de lado a lado 3.2 +/-0.3 segundos

OBSERVACIONES

5. SISTEMA DE FRENOS
Valor Tomado Valor Especificado Observaciones

Presion de freno de servicio 850+/- 50 psi

Presion de freno de parqueo 500 +/- 20 psi
Valvula de carga del acumulador (cut out) 2050- 2150 psi
Valvula de carga del acumulador (cut in) 1650 - 1750 psi
Presion del acumulador

RECOMENDACIONES

6.- ANALISIS DE ACEITE

Muestras extraídas de los compartimentos SI NO
MOTOR
TRANSMISION
SISTEMA HIDRAULICO
DIFERENCIAL DELANTERO
DIFERENCIAL POSTERIOR
MANDO FINAL DELANTERO DERECHO
MANDO FINAL DELANTERO IZQUIERDO
MANDO FINAL POSTERIOR DERECHO
MANDO FINALPOSTERIOR IZQUIERDO
REFRIGERANTE

CALIBRACION DE VALVULAS

Medida Encontrada Medida Corregida Medida Especificada

N° de cilindro Admisión Escape Admisión Escape Admisión Escape

Cilindro Nº 1 0.015 0.025

Cilindro Nº 2 0.015 0.025
Cilindro Nº 3 0.015 0.025
Cilindro Nº 4 0.015 0.025
Cilindro Nº 5 0.015 0.025
Cilindro Nº 6 0.015 0.025
