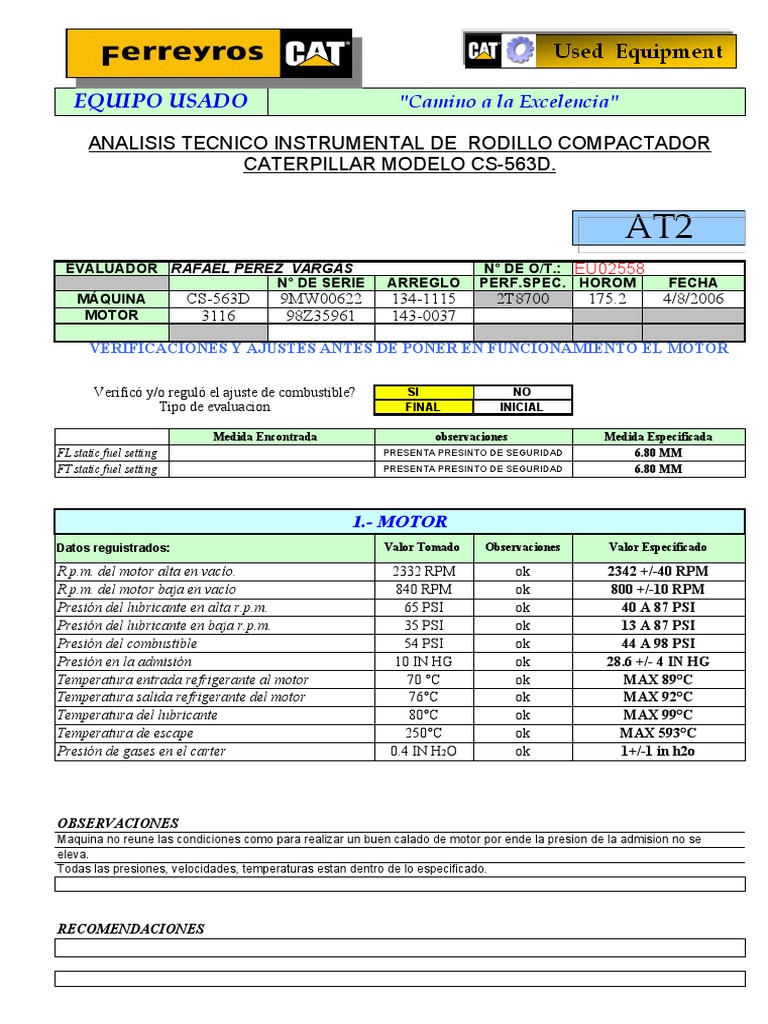

EQUIPO USADO "Camino a la Excelencia"

ANALISIS TECNICO INSTRUMENTAL DE RODILLO COMPACTADOR

CATERPILLAR MODELO CS-563D.

AT2
EVALUADOR RAFAEL PEREZ VARGAS N° DE O/T.: EU02558
N° DE SERIE ARREGLO PERF.SPEC. HOROM FECHA
MÁQUINA CS-563D 9MW00622 134-1115 2T8700 175.2 4/8/2006
MOTOR 3116 98Z35961 143-0037

VERIFICACIONES Y AJUSTES ANTES DE PONER EN FUNCIONAMIENTO EL MOTOR

Verificó y/o reguló el ajuste de combustible? SI NO

Tipo de evaluacion FINAL INICIAL

Medida Encontrada observaciones Medida Especificada

FL static fuel setting PRESENTA PRESINTO DE SEGURIDAD 6.80 MM
FT static fuel setting PRESENTA PRESINTO DE SEGURIDAD 6.80 MM

1.- MOTOR
Datos reguistrados: Valor Tomado Observaciones Valor Especificado

R.p.m. del motor alta en vacío. 2332 RPM ok 2342 +/-40 RPM
R.p.m. del motor baja en vacío 840 RPM ok 800 +/-10 RPM
Presión del lubricante en alta r.p.m. 65 PSI ok 40 A 87 PSI
Presión del lubricante en baja r.p.m. 35 PSI ok 13 A 87 PSI
Presión del combustible 54 PSI ok 44 A 98 PSI
Presión en la admisión 10 IN HG ok 28.6 +/- 4 IN HG
Temperatura entrada refrigerante al motor 70 °C ok MAX 89°C
Temperatura salida refrigerante del motor 76°C ok MAX 92°C
Temperatura del lubricante 80°C ok MAX 99°C
Temperatura de escape 250°C ok MAX 593°C
Presión de gases en el carter 0.4 IN H2O ok 1+/-1 in h2o

OBSERVACIONES
Maquina no reune las condiciones como para realizar un buen calado de motor por ende la presion de la admision no se
eleva.
Todas las presiones, velocidades, temperaturas estan dentro de lo especificado.

RECOMENDACIONES
 2.- SISTEMA DE PROPULSION
Datos reguistrados Valor Registrado Valor Especificado
Valvula relief (piston pump)FORWARD AXLE 6750 PSI 6960 +/- 250 PSI
Valvula relief (piston pump)FORWARD DRUMP 6850 PSI 6960 +/- 250 PSI
Valvula relief (piston pump)REVERSA AXLE 6750 PSI 6960 +/- 250 PSI
Valvula relief (piston pump)REVERSA DRUMP 6900 PSI 6960 +/- 250 PSI
Presion override FORWARD AXLE 6450 PSI 6525 +/- 200PSI
Presion override FORRWAD DRUMP 6500 PSI 6525 +/- 200PSI
Presion override REVERSA AXLE 6500 PSI 6525 +/- 200PSI
Presion override REVERSA DRUMP 6500 PSI 6525 +/- 200PSI

OBSERVACIONES
Todas las presiones estan dentro de lo especificado

RECOMENDACIONES

3.- SISTEMA DE VIBRACION

Datos reguistrados Valor Tomado observaciones Valor Especificado
Valvula relief de carga (sist. de vibracion en off) 435 psi 428 +/- 22 psi
Valvula relief de carga (sist.de vibracion en on) 420 psi 19 +/- 10 psi - que off
Valvula relief principal (high amplitude) 5000 psi 5076 +/- 435 psi
Valvula relief principal (low amplitude) 4950 psi 5076 +/- 435 psi

OBSERVACIONES
Todas las presiones estan dentro de lo especificado
RECOMENDACIONES

5.- SISTEMA DE DIRECCIÓN

presiones Valor Tomado Observaciones Valor Especificado

valvula de alivio principal de direccion 2800 psi 2750 +/-45 psi

OBSERVACIONES
Presion dentro de lo especificado
7.- ANALISIS DE ACEITE
Muestras extraídas de los compartimentos SI NO
MOTOR X
SISTEMA HIDARULICO X
DIFERENCIAL POSTERIOR X
REFRIGERANTE X
PETROLEO X
ECCENTRICA DERECHA X
ECCENTRICA IZQUIERDA X
MANDO FINAL AXLE POSTERIOR X
MANDO FINAL DRUMP DELANTERO X
SOPORTE DEL MOTOR DE VIBRACION X
REFRIGERANTE DE ROLA X
