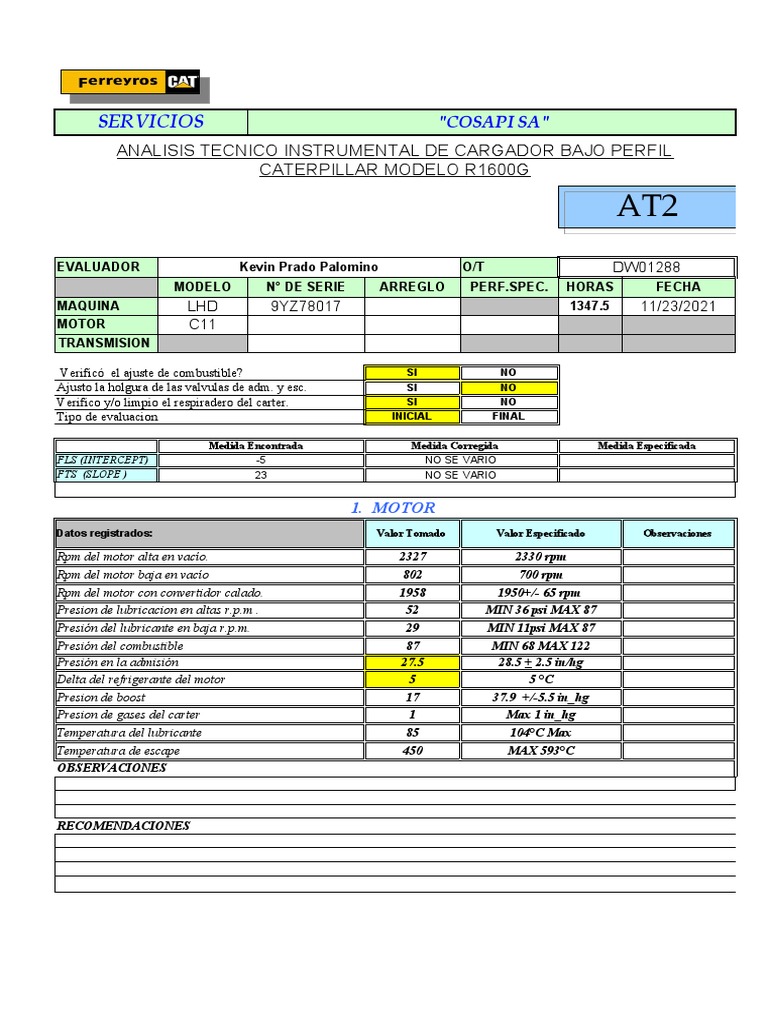

SERVICIOS "COSAPI SA"

ANALISIS TECNICO INSTRUMENTAL DE CARGADOR BAJO PERFIL

CATERPILLAR MODELO R1600G

AT2
EVALUADOR Kevin Prado Palomino O/T DW01288
MODELO N° DE SERIE ARREGLO PERF.SPEC. HORAS FECHA
MAQUINA LHD 9YZ78017 1347.5 11/23/2021
MOTOR C11
TRANSMISION

Verificó el ajuste de combustible? SI NO

Ajusto la holgura de las valvulas de adm. y esc. SI NO
Verifico y/o limpio el respiradero del carter. SI NO
Tipo de evaluacion INICIAL FINAL

Medida Encontrada Medida Corregida Medida Especificada

FLS (INTERCEPT) -5 NO SE VARIO
FTS (SLOPE ) 23 NO SE VARIO

1. MOTOR
Datos registrados: Valor Tomado Valor Especificado Observaciones

Rpm del motor alta en vacío. 2327 2330 rpm

Rpm del motor baja en vacío 802 700 rpm
Rpm del motor con convertidor calado. 1958 1950+/- 65 rpm
Presion de lubricacion en altas r.p.m . 52 MIN 36 psi MAX 87
Presión del lubricante en baja r.p.m. 29 MIN 11psi MAX 87
Presión del combustible 87 MIN 68 MAX 122
Presión en la admisión 27.5 28.5 + 2.5 in/hg
Delta del refrigerante del motor 5 5 °C
Presion de boost 17 37.9 +/-5.5 in_hg
Presion de gases del carter 1 Max 1 in_hg
Temperatura del lubricante 85 104°C Max
Temperatura de escape 450 MAX 593°C
OBSERVACIONES

RECOMENDACIONES
 2. TRANSMISION
VALOR TOMADO VALOR ESPECIFICADO

Presion de embrague de velocidad 360 370 +/- 20 PSI

Presion de embrague de sentido de marcha 50 55 +/-8 menos P. velocidad
Presion de lubricacion de la transmision (9) 47 22 PSI MIN
Presion de salida del convertidor (8) 64 60 Min - 80 Max.
Presion de la bomba de transmision (10) 400 390 +/-17 PSI
Presion de entrada al convertidor (7) 142 142 Max. En frio

OBSERVACIONES

RECOMENDACIONES

3. SISTEMA HIDRÁULICO

Valor Tomado Observaciones Valor Especificado

Presión sistema válvula principal de alivio 2800 2900+/-100 PSI
Presion de valv. de linea, cuharon en tilt back 2600 3200 psi
Presion de valv. de linea, cuharon en tilt dump 2600 1650 psi
Presion piloto . 510 510 +/- 10 PSI

3.1 REVISION DE CICLO DE TIEMPO DE IMPLEMENTOS

Ciclo de tiempo para cilindros de levante Valor Tomado temperatura valor especificado
Tiempo para subir los implementos 6.8 +/- 0.5 SEG - 70 C° 6.8 +/- 0.5 SEG

Ciclo de tiempo para cilindro de volteo Valor Tomado temperatura valor especificado
tiempo para descargar el cucharon. 2.9 +/- 0.5 SEG 70 °C 2.9 +/- 0.5 SEG

OBSERVACIONES

RECOMENDACIONES
 4. SISTEMA DE DIRECCION

Valor Tomado Valor Especificado Observaciones

Presion alta en calado 2700 2730+/- 50 psi
Presion de alivio de linea rod end 3000 maximo 3030 psi
Presion de alivio de linea head end 3000 maximo 3030 psi
Tiempo de ciclo de lado a lado 3 3.2 +/-0.3 segundos

OBSERVACIONES

5. SISTEMA DE FRENOS
Valor Tomado Valor Especificado Observaciones

Presion de freno de servicio 850 850+/- 50 psi

Presion de freno de parqueo 500 500 +/- 20 psi
Valvula de carga del acumulador (cut out) 2100 2050- 2150 psi
Valvula de carga del acumulador (cut in) 1750 1650 - 1750 psi
Presion del acumulador 1000 1000 psi

RECOMENDACIONES

6.- ANALISIS DE ACEITE

Muestras extraídas de los compartimentos SI NO
MOTOR si
TRANSMISION si
SISTEMA HIDRAULICO si
DIFERENCIAL DELANTERO si
DIFERENCIAL POSTERIOR si
MANDO FINAL DELANTERO DERECHO si
MANDO FINAL DELANTERO IZQUIERDO si
MANDO FINAL POSTERIOR DERECHO si
MANDO FINALPOSTERIOR IZQUIERDO si
REFRIGERANTE NO

CALIBRACION DE VALVULAS
- NO SE VERIFICO LA LUZ DE VALVULAS POR LAS HORAS DE TRABAJO.

Medida Encontrada Medida Corregida Medida Especificada

N° de cilindro Admisión Escape Admisión Escape Admisión Escape

Cilindro Nº 1 0.015 0.025

Cilindro Nº 2 0.015 0.025
Cilindro Nº 3 0.015 0.025
Cilindro Nº 4 0.015 0.025
Cilindro Nº 5 0.015 0.025
Cilindro Nº 6 0.015 0.025
