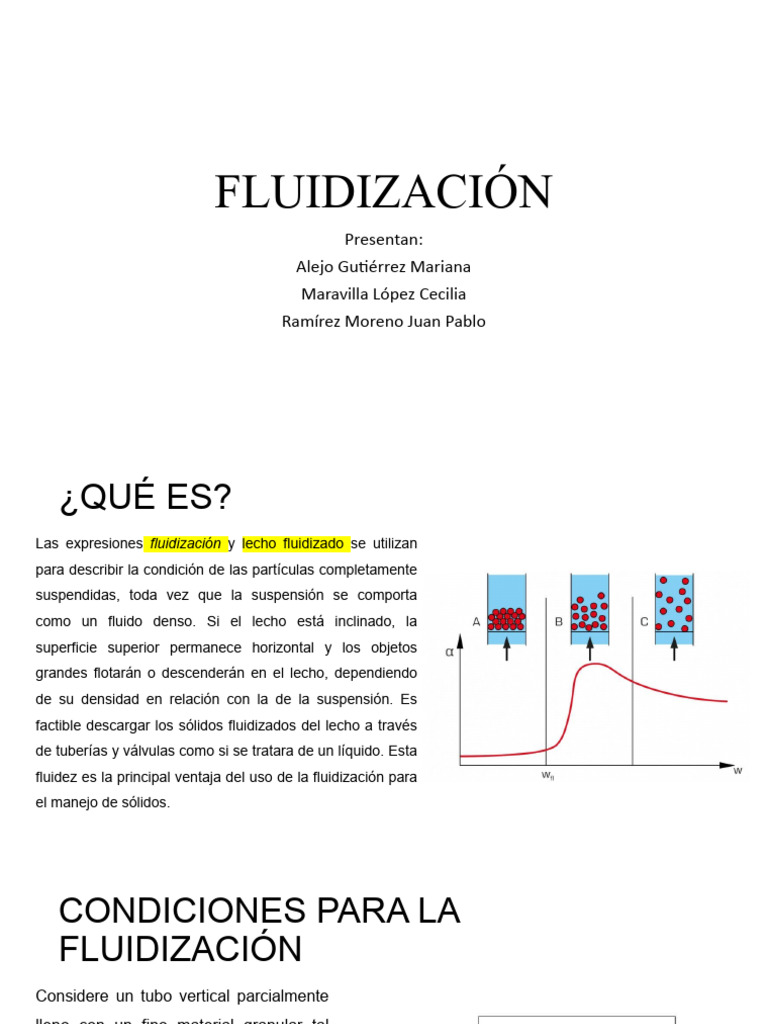

FLUIDIZACIÓN

Presentan:
Alejo Gutiérrez Mariana
Maravilla López Cecilia
Ramírez Moreno Juan Pablo
 ¿QUÉ ES?
Las expresiones fluidización y lecho fluidizado se utilizan
para describir la condición de las partículas completamente
suspendidas, toda vez que la suspensión se comporta
como un fluido denso. Si el lecho está inclinado, la
superficie superior permanece horizontal y los objetos
grandes flotarán o descenderán en el lecho, dependiendo
de su densidad en relación con la de la suspensión. Es
factible descargar los sólidos fluidizados del lecho a través
de tuberías y válvulas como si se tratara de un líquido. Esta
fluidez es la principal ventaja del uso de la fluidización para
el manejo de sólidos.
 CONDICIONES PARA LA
FLUIDIZACIÓN
Considere un tubo vertical parcialmente
lleno con un fino material granular tal
como un catalizador de craqueo
semejante al que se muestra en forma
esquemática en la figura. El tubo está
abierto por la parte superior y tiene una
placa porosa en el fondo para soportar el
lecho de catalizador y para distribuir
uniformemente el flujo en toda la sección
transversal.
 CONDICIONES PARA LA
FLUIDIZACIÓN
El aire entra por debajo de la placa
distribuidora con una baja velocidad de
flujo y asciende a través del lecho sin dar
lugar a ningún movimiento de las
partículas. Si las partículas son muy
pequeñas, el flujo en los canales
existentes entre ellas será laminar y la
caída de presión a través del lecho será
proporcional a la velocidad superficial
 CONDICIONES PARA LA
FLUIDIZACIÓN

A medida que aumenta la velocidad, aumenta la caída de presión, pero las partículas no se
mueven y la altura del lecho permanece invariable. Para una cierta velocidad, la caída de
presión a través del lecho equilibra, ya sea la fuerza de gravedad sobre las partículas o bien el
peso del lecho, y un posterior aumento de la velocidad provoca el movimiento de las partículas.
 TIPOS DE FLUIDIZACIÓN
FLUIDIZACIÓN PARTICULADA. En la fluidización particulada, la expansión es uniforme, y la
ecuación de Ergun, que es aplicable al lecho fijo, es de esperar que se siga cumpliendo de
forma aproximada para el lecho ligeramente expandido. Si se supone que el flujo entre las
partículas es laminar, se obtiene la siguiente ecuación para el lecho expandido:
 TIPOS DE FLUIDIZACIÓN
FLUIDIZACIÓN PARTICULADA. En la figura se
muestran datos de fluidización para pequeñas
perlas de vidrio (510 µm) en agua. El punto del
primer dato es para εM = 0.384 y VoM = 1.67
mm/s, y la línea teórica es una recta que pasa
por este punto y por el origen de coordenadas.
La expansión real es ligeramente menor que la
predecible para la mayor parte del intervalo,
quizá debido a que las variaciones locales de la
fracción de huecos provocan una disminución
de la resistencia hidráulica.
 TIPOS DE FLUIDIZACIÓN
Observe que la altura del lecho aumenta de una
forma aproximadamente lineal con respecto a la
velocidad y que la altura del lecho se duplica a a
Para la fluidización particulada de partículas grandes
en agua es de esperar que la expansión del lecho
sea mayor que la correspondiente a la ecuación,
puesto que la caída de presión depende
parcialmente de la energía cinética del fluido y se
requiere un mayor aumento de ε para compensar un
determinado porcentaje de incremento de V0.
 TIPOS DE FLUIDIZACIÓN
FLUIDIZACIÓN DE BURBUJEO. Para la fluidización de burbujeo, la expansión del lecho se
deriva principalmente del espacio ocupado por las burbujas de gas, puesto que la fase densa
no se expande en forma significativa al aumentar el flujo total. En la deducción que sigue, se
supone que el flujo de gas a través de la fase densa es veces la fracción de lecho ocupada por
la fase densa y que el resto del flujo de gas es transportado por las burbujas. Por lo tanto,
 TIPOS DE FLUIDIZACIÓN
FLUIDIZACIÓN DE BURBUJEO. Puesto que todo el sólido está en la fase densa, la altura del
lecho expandido multiplicada por la fracción de la fase densa tiene que ser igual a la altura del
lecho para la fluidización incipiente (inicial):
 TIPOS DE FLUIDIZACIÓN
FLUIDIZACIÓN DE BURBUJEO.
 APLICACIONES
• Gasificación del carbono en lecho fluidizado
• Tostarían de sulfuros
• Secado en lecho fluidizado
• Tratamientos de aguas residuales
• Cristalización
• Adsorción e intercambio iónico
 EQUIPO
El Equipo de Lecho Fijo y Fluidizado,
"LFF", permite realizar un estudio
completo de lo que ocurre con el paso de
un fluido a través de un lecho tanto fijo
como fluidizado. El equipo está
compuesto de dos columnas
transparentes desmontables para el
estudio simultáneo del flujo del agua y
aire a través del lecho.
CURVA CARACTERÍSTICA
 BIBLIOGRAFÍA MUCHAS GRACIAS
QUÉ ES, TIPOS POR SU ATENCIÓN
OPERACIONES UNITARIAS, MCGRAWHILL
UNA DISCULPA POR LA AUSENCIA, DE PARTE DE
APLICACIONES
SU COMPAÑERO
