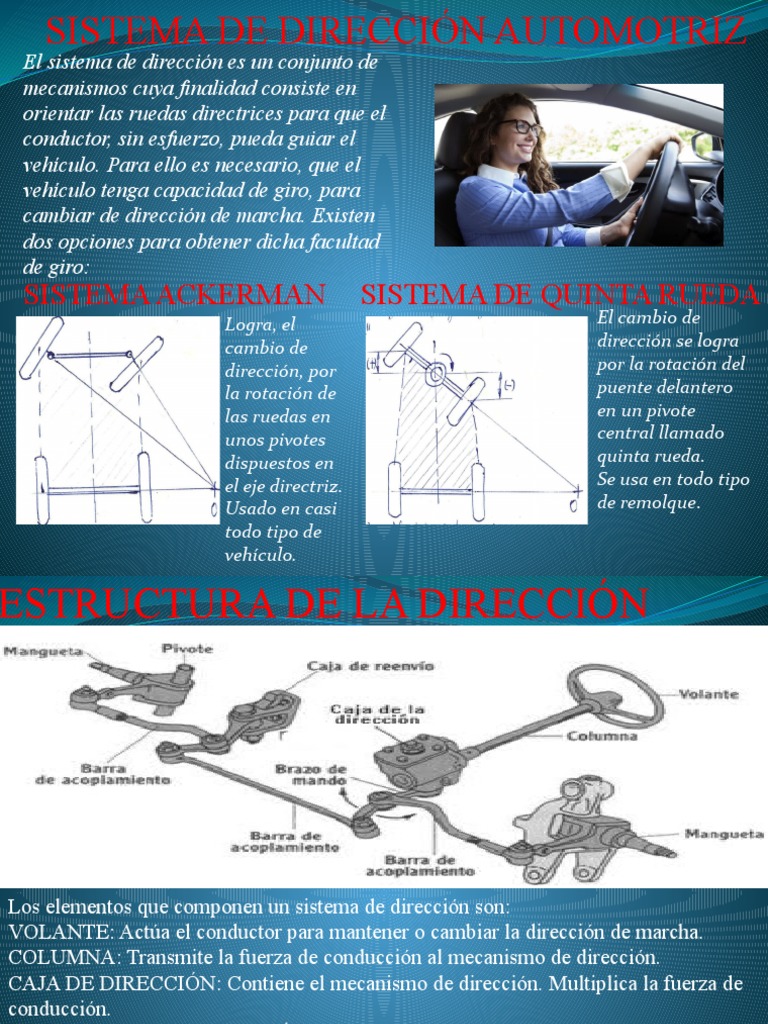

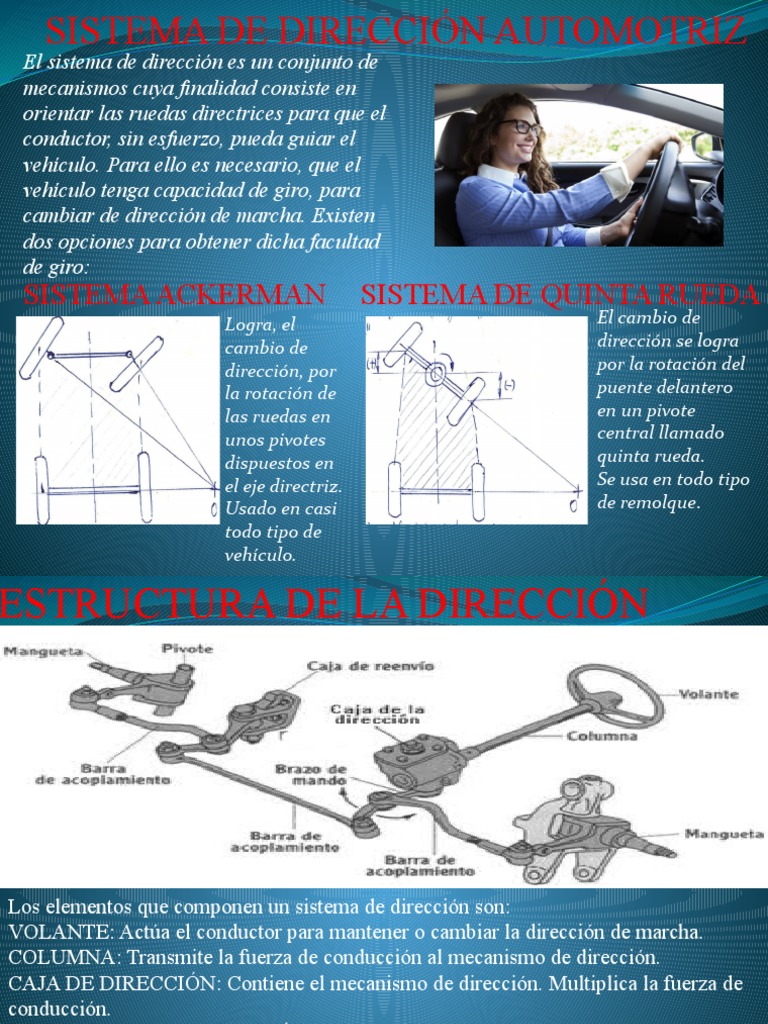

mecanismos cuya finalidad consiste en orientar las ruedas directrices para que el conductor, sin esfuerzo, pueda guiar el vehículo. Para ello es necesario, que el vehículo tenga capacidad de giro, para cambiar de dirección de marcha. Existen dos opciones para obtener dicha facultad de giro: SISTEMA ACKERMAN SISTEMA DE QUINTA RUEDA Logra, el El cambio de cambio de dirección se logra dirección, por por la rotación del la rotación de puente delantero las ruedas en en un pivote unos pivotes central llamado dispuestos en quinta rueda. el eje directriz. Se usa en todo tipo Usado en casi de remolque. todo tipo de vehículo. ESTRUCTURA DE LA DIRECCIÓN
Los elementos que componen un sistema de dirección son:
VOLANTE: Actúa el conductor para mantener o cambiar la dirección de marcha. COLUMNA: Transmite la fuerza de conducción al mecanismo de dirección. CAJA DE DIRECCIÓN: Contiene el mecanismo de dirección. Multiplica la fuerza de conducción. VARILLAJE DE LA DIRECCIÓN: Transmiten la fuerza de una rueda a la otra. RUEDA DIRECTRIZ: Convierte la fuerza de conducción en fuerza de impulsión sobre el terreno. ESTUDIO DESCRIPTIVO DE LA DIRECCIÓN VOLANTE Es la parte del sistema de control que es manipulado por el conductor generando la dirección de marcha requerida. Esta diseñado en forma ergonómica con uno, dos o tres radios con la finalidad de obtener mayor facilidad de manejo y comodidad. Su misión consiste en reducir el esfuerzo que el conductor aplica a las ruedas. En algunos vehículos viene con tres brazos para incorporar el dispositivo de seguridad pasiva(airbag). COLUMNA DE DIRECCIÓN
Esta constituido por
un árbol articulado que une el mecanismo de dirección con la volante. Tiene gran influencia en la seguridad pasiva, esta equipado con una columna de dirección retráctil formado por dos o tres tramos con el fin de colapsarse y no producir daños al conductor. Estos tramos están unidos mediante juntas cardán y elásticas diseñadas para tal fin. MECANISMO DE DIRECCIÓN El movimiento giratorio de la volante se transmite a través de la columna de dirección y llega a la caja de dirección, que transforma el movimiento giratorio en otro rectilíneo transversal al vehículo que obtiene el giro de las ruedas a través del varillaje de dirección. Existen algunos tipos de mecanismos con algunas variantes entre ellos: cremallera- rueda dentada, tornillo sinfín- sector dentado, tornillo sinfín- rodillo, tornillo sinfín-tuerca y tornillo sinfín-dedo. MECANISMO CREMALLERA -RUEDA DENTADA Esta constituido por una barra en la que se ha tallado un dentado de cremallera, que se desplaza lateralmente en el interior de un cárter apoyado en unos casquillos de bronce o nailon. Es accionado por el piñón que engrana en toma constante a la cremallera . Este mecanismo es de montaje sencillo lo que logra reducir el varillaje de la dirección. La cremallera se une directamente a los brazos de acoplamiento de las ruedas a través de las palancas de mando, en cuyo extremo se encuentran las rótulas. Se le utiliza en vehículos de turismo, en especial los de tracción delantera. Este mecanismo es totalmente reversible. TIPOS DE TORNILLOS SINFÍN TORNILLO SINFÍN CILÍNDRICO Como su nombre lo indica el tornillo tiene forma cilíndrica. Al igual que el siguiente tipo de tornillo, logra transmitir grandes relaciones de transmisión en poco espacio. TORNILLO SINFÍN GLOBOIDAL Se distingue por la forma fileteada del cuerpo del tornillo que representa una superficie globoidal que abraza al piñón en cierto arco. Tiene mayor capacidad portante ( dos a tres veces más) que el tornillo sinfín cilíndrico, pero es menos eficiente. MECANISMO TORNILLO SINFÍN-SECTOR DENTADO
Está formado por un
tornillo sinfín cilíndrico, apoyado en sus extremos sobre dos rodamientos de rodillos cónicos. El movimiento se transmite a la palanca de mando a través de un sector dentado, cuyos 1. Eje de mando a la palanca de dientes engranan en el ataque. tornillo sinfín en toma 2. Sector dentado. constante. 3. Tornillo sinfín cilíndrico. 4. Eje de la columna de dirección. MECANISMO TORNILLO SINFÍN-RODILLO Está formado por un tornillo sinfín globoidal apoyado en rodamientos de rodillos cónicos. Un rodillo esta engranado en el tornillo sinfín, que al girar desplaza lateralmente el rodillo produciendo un movimiento angular en el brazo de dirección. 1. Tornillo sinfín globoidal. 2. Eje de la columna de dirección. 3. Rodillo de dirección. 4. Casquillo excéntrico. 5. Palanca de ajuste para juegos de flancos. 6. Tornillo de ajuste para el eje de la columna de la dirección. MECANISMO DE TORNILLO SINFÍN – DEDO
Está formado por un tornillo sinfín
cilíndrico y un dedo que engrana en este. Al girar el tornillo sinfín , el dedo se desplaza sobre las ranuras del sinfín transmitiendo un movimiento oscilante al brazo de dirección. 1. Dedo de rodadura. 2. Tornillo sinfín cilíndrico 3. Eje de la palanca de ataque. 4. Palanca de ataque. MECANISMO TORNILLO SINFÍN-TUERCA-BOLAS RECIRCULANTES Está formado por un tornillo sinfín cilíndrico, una tuerca, sector dentado, y un sistema de bolas recirculantes. Al girar el sinfín produce un desplazamiento longitudinal de la tuerca que se transmite al brazo de dirección. Esto a su vez produce el movimiento de las bolas 1. Sector dentado. recirculantes en sus canales de 2. Eje de columna de dirección. recirculación. 3. Canales de recirculación. 5. Tuerca. 4. Tornillo sinfín. 6. Eje de la palanca de ataque. VARILLAJE DE LA DIRECCIÓN
Constituida por un grupo de elementos que se encargan de transmitir el
movimiento del mecanismo de dirección a las ruedas directrices. 1. Brazo Pitman o palanca de ataque: Unida a la caja de dirección mediante un estriado fino. Recibe el movimiento de rotación de la caja de dirección para transmitirlo en movimiento angular, a la barra de mando. 2. Barra de mando: RUEDAS DIRECTRICES
