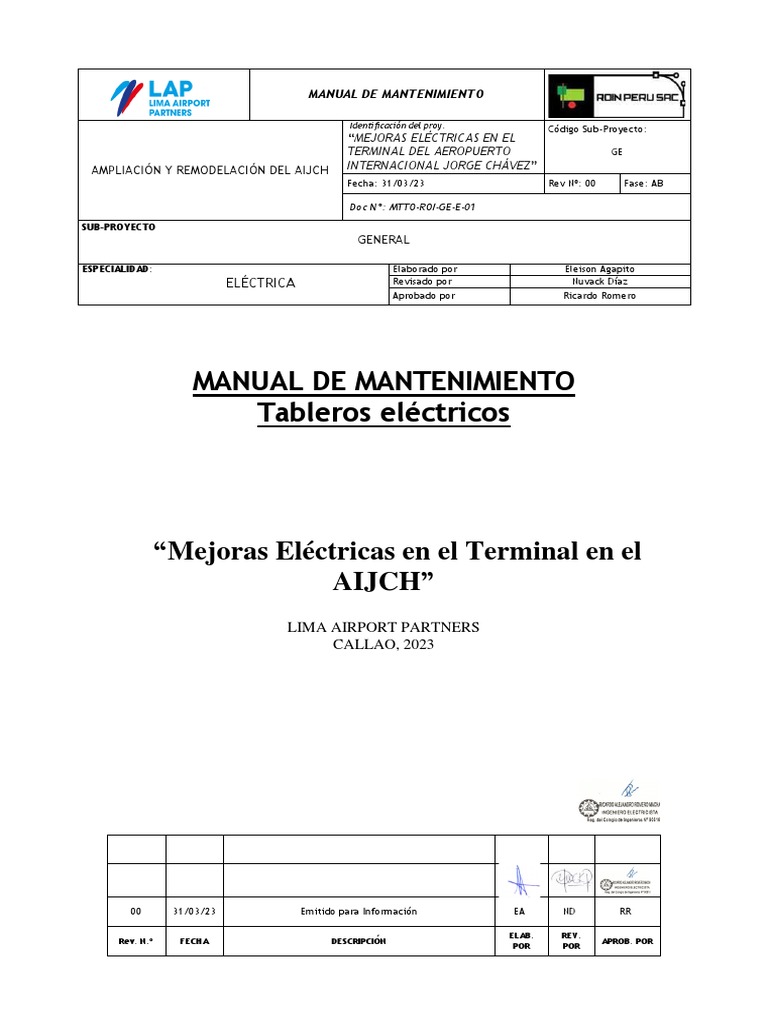

MANUAL DE MANTENIMIENTO
Identificación del proy.

Código Sub-Proyecto:
“MEJORAS ELÉCTRICAS EN EL
TERMINAL DEL AEROPUERTO GE
AMPLIACIÓN Y REMODELACIÓN DEL AIJCH INTERNACIONAL JORGE CHÁVEZ”
Fecha: 31/03/23 Rev Nº: 00 Fase: AB
Doc N°: MTTO-ROI-GE-E-01
SUB-PROYECTO
GENERAL
ESPECIALIDAD: Elaborado por Eleison Agapito

ELÉCTRICA Revisado por Nuvack Díaz
Aprobado por Ricardo Romero
Tableros eléctricos
“Mejoras Eléctricas en el Terminal en el

AIJCH”
LIMA AIRPORT PARTNERS
CALLAO, 2023
00 31/03/23 Emitido para Información EA ND RR
ELAB. REV.
Rev. N.º FECHA DESCRIPCIÓN APROB. POR
POR POR

Contenido
1. INTRODUCCIÓN .......................................................................................................................... 3
2. OBJETIVO .................................................................................................................................... 3
3. LISTADO DE TABLEROS ............................................................................................................... 3
4. DESARROLLO .............................................................................................................................. 5
4.1. Características de los equipos suministrados ........................................................................ 5
4.2. Diagrama de flujo para mantenimiento de tableros eléctricos ............................................. 7
4.3. Descripción de los trabajos de mantenimiento ..................................................................... 8
4.4. Verificación de operatividad de interruptores diferenciales ................................................. 8
4.5. Registro de parámetros .......................................................................................................... 9
5. RECOMENDACIONES .................................................................................................................. 9
6. ANEXOS ...................................................................................................................................... 9
2

1. INTRODUCCIÓN
El presente documento contiene las recomendaciones y procedimientos necesarios para la

realización del mantenimiento de los tableros eléctricos intervenidos en el proyecto “Mejoras
eléctricas en el Terminal del Aeropuerto Internacional Jorge Chávez – Callao”.
2. OBJETIVO
- Garantizar un alto nivel de seguridad de las instalaciones para que el personal del Terminal
del Aeropuerto Internacional Jorge Chávez pueda desarrollar sus actividades con mayor
eficiencia y tranquilidad.
- Generar las óptimas condiciones de operación y funcionamiento de los tableros eléctricos
intervenidos.
- Establecer los procedimientos adecuados para la intervención durante los trabajos de
mantenimiento.
3. LISTADO DE TABLEROS
Las intervenciones tuvieron alcance en los tableros de distribución 220V indicados en el

contenido de los siguientes documentos:
Área intervenida Código de documento

CO-ESU-04 43318-SKT-ROI-CO-E-40
PP-ESU-01 43318-SKT-ROI-PP-E-091
TE-ESU-01 43318-SKT-ROI-TE-E-098
PP-ESU-02 43318-SKT-ROI-PP-E-105
UT-ESU-14 43318-SKT-ROI-UT-E-112
3


CELE 1098 43318-SKT-ROI-CO-E-119
CELE 1210 43318-SKT-ROI-TE-E-133
CELE 1002 43318-SKT-ROI-PP-E-140
CELE 1006 43318-SKT-ROI-CT-E-169
CELE 1060 43318-SKT-ROI-CT-E-185
Plataforma (Rampa) 43318-SKT-ROI-CO-E-192
CELE 1110A 43318-SKT-ROI-CO-E-216
4


CELE 2008A 43318-SKT-ROI-TE-E-353
CELE 2008B 43318-SKT-ROI-TE-E-434
4. DESARROLLO
4.1. Características de los equipos suministrados
4.1.1. Interruptores diferenciales
Se suministraron e instalaron interruptores diferenciales de la gama mRCM, marca

EATON, en concordancia con la capacidad de los interruptores existentes en tableros
intervenidos.
Las tipologías de funcionamiento utilizadas, en base la forma de onda de corriente de
fuga, fueron los tipos AC y A.
5

Imagen N°01. Características y partes de interruptor diferencial
4.1.2. Interruptores de protección termomagnética y de falla a tierra
Se suministraron e instalaron interruptores de la gama QPGFEP, marca Cutler Hammer,

en concordancia con la capacidad de los interruptores existentes en tableros
intervenidos.
Imagen N°02. Características y partes de interruptor de protección

Termomagnética y de falla a tierra
6

4.2. Diagrama de flujo para mantenimiento de tableros

eléctricos
Se sugiere el siguiente flujograma ante eventuales fallas en los sistemas de protección
diferencial de los tableros intervenidos.
Imagen N°02. Flujograma sugerido ante posibles fallas en sistema de protección

diferencial en tableros intervenidos
7

4.3. Descripción de los trabajos de mantenimiento

El mantenimiento de los tableros eléctricos se realizará de acuerdo al procedimiento
establecido en el flujograma del punto 4.2, así mismo se tendrá en cuenta las
actividades mencionadas a continuación.
4.3.1. Inspección visual de tablero eléctrico
Antes de la intervención al tablero se realizará las siguientes verificaciones:
o Existencia de rotulación de tablero eléctrico.

o Existencia de diagramas unifilares y directorio.
o Existencia de señalización de riesgo eléctrico.
o Existencia de aterramiento de puerta y mandil.
o Existencia de rotulación de todos los circuitos derivados.
4.3.2. Medición de parámetros
Se realizará las siguientes mediciones al tablero (Prueba con carga)
o Corrientes de carga total.

o Corrientes por fase.
o Tensiones entre fases.
o Tensión entre fase y tierra.
Posteriormente se realizará las mismas mediciones con el tablero en vacío, previa

coordinación y programación de corte de energía. Adicionalmente se realizará
pruebas de continuidad.
4.4. Verificación de operatividad de interruptores diferenciales
o Durante la medición de los parámetros se realizará las pruebas de los circuitos en

vacío con el interruptor diferencial instalado, también se realizará las mediciones
en vacío sin el interruptor diferencial instalado.
o Al margen del contexto de una falla eléctrica en el sistema, se recomienda

programar el testeo de los interruptores diferenciales 01 vez al mes.
8

o En función de los resultados obtenidos se podrá concluir si el origen de la falla

radica en el interruptor diferencial, conexiones en las instalaciones existentes
exteriores al cuarto eléctrico, o a los equipos conectados al circuito
4.5. Registro de parámetros
Para el registro de los parámetros se tomará en cuenta los formatos adjuntos en

anexos.
5. RECOMENDACIONES
o Realizar todas coordinaciones y comunicaciones necesarias antes de intervenir los

circuitos en los cuales se presente las fallas.
o En caso de tratarse de cargas/equipos críticos se recomienda desconectarlos

durante las pruebas y mediciones de los circuitos donde exista la falla.
6. ANEXOS
Anexo N°01: Protocolo de parámetros eléctricos

Anexo N°02: Protocolo de operatividad eléctrica de protección diferencial
9

ANEXO N°01
PROTOCOLO DE PARÁMETROS ELÉCTRICOS
10

11

ANEXO N°02
PROTOCOLO DE OPERATIVIDAD
DE PROTECCIÓN DIFERENCIAL
12
