CÓDIGO: DEE-TC-GUIA 01

LABORATORIO N° 01
EMISION: 22/03/2023
LA MÁQUINA DE INDUCCIÓN TRIFÁSICA
PAGINA: 3 / 19

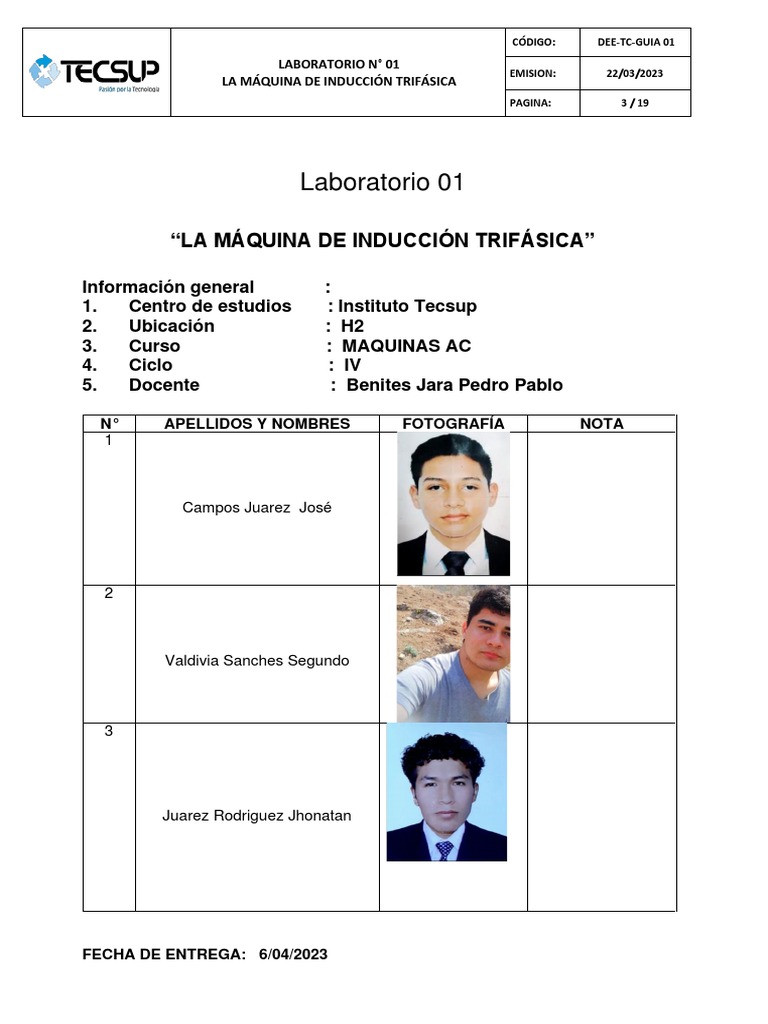

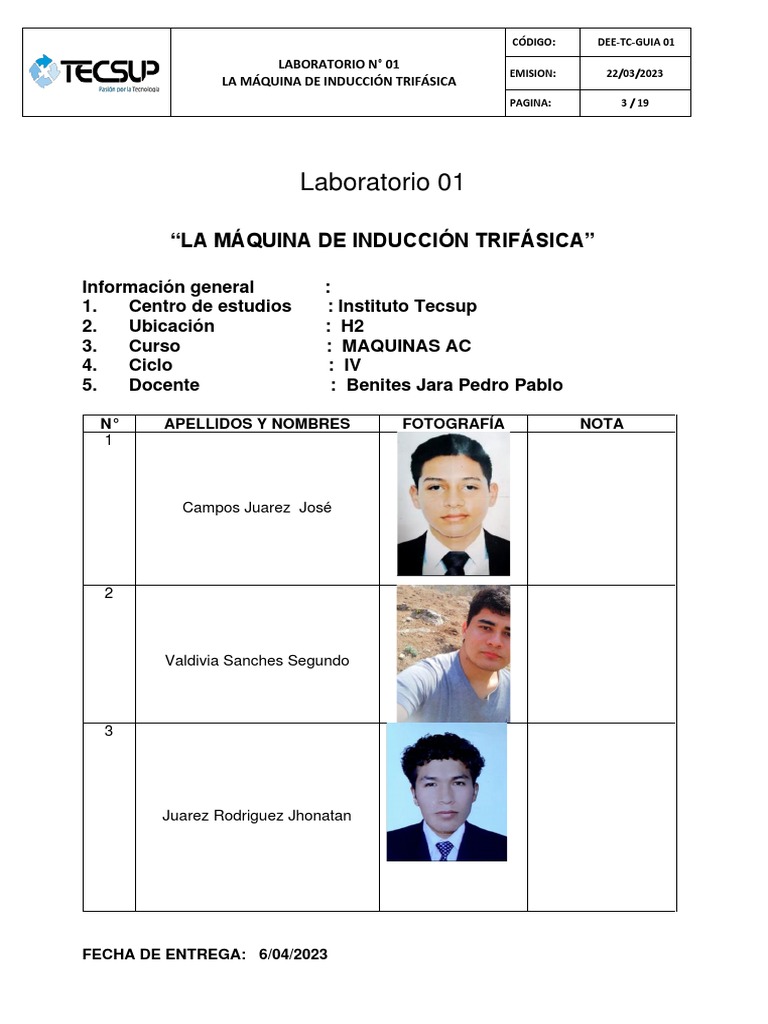

Laboratorio 01

“LA MÁQUINA DE INDUCCIÓN TRIFÁSICA”

Información general :
1. Centro de estudios : Instituto Tecsup
2. Ubicación : H2
3. Curso : MAQUINAS AC
4. Ciclo : IV
5. Docente : Benites Jara Pedro Pablo

N° APELLIDOS Y NOMBRES FOTOGRAFÍA NOTA

1

Campos Juarez José

Valdivia Sanches Segundo

Juarez Rodriguez Jhonatan

FECHA DE ENTREGA: 6/04/2023

 CÓDIGO: DEE-TC-GUIA 01

LABORATORIO N° 01
EMISION: 22/03/2023
LA MÁQUINA DE INDUCCIÓN TRIFÁSICA
PAGINA: 4 / 19

2023 – I
Trujillo – Perú

ÍNDICE

RECOMENTACIONES GENERALES DE SEGURIDAD………………………………………………………...1

ANÁLISIS DE TRABAJO SEGURO (ATS)………………………………………………………………………...1
OBJETIVOS………………………………………………………………………………………………....1
DOCUMENTOS O NARMAS DE REFERENCIA…………………………………………………….….1
DESCRIPCIÓN DEL PROCESO………………………………………………………………………….1
FUNDAMENTO TEÓRICO………………………………………………………………………………...1
RECURSOS…………………………………………………………………………………………...........1
CARACTERIZACIÓN DEL PROCESO…………………………………………………………..…...….1
EVALUACIÓN………………………………………………………………………………………….……1
CONCLUSIONES………………………………………………………………………………….……..…1
ANEXOS……………………………………………………………………………………………..…..…..1
RÚBRICA………………………………………………………………………………………………....….1
OBSERVACIONES DEL DOCENTE……………………………………………………………….……..1
 CÓDIGO: DEE-TC-GUIA 01

LABORATORIO N° 01
EMISION: 22/03/2023
LA MÁQUINA DE INDUCCIÓN TRIFÁSICA
PAGINA: 5 / 19

RECOMENDACIONES GENERALES DE SEGURIDAD

Antes de iniciar con las actividades, se tendrá en cuenta lo siguiente:

A. Condiciones obligatorias para el uso del ambiente.

B. Respuesta a emergencias.

● Vías de acceso y evacuación.

● Equipos de respuesta a emergencias.

● Señalización de seguridad.

C. Normas de seguridad generales.

 CÓDIGO: DEE-TC-GUIA 01

LABORATORIO N° 01
EMISION: 22/03/2023
LA MÁQUINA DE INDUCCIÓN TRIFÁSICA
PAGINA: 6 / 19

1. OBJETIVOS

● Reconocer la estructura de la máquina de inducción e identificar el tipo de rotor, estator,

entrehierro y terminales.
● Tomar los datos de placa de un motor eléctrico.
● Identificar los terminales de un motor de inducción.
● Invertir el sentido de giro de un motor de inducción trifásico.

2. DOCUMENTOS O NORMAS DE REFERENCIA

● Ley N° 29783, Ley de seguridad y salud en el trabajo DS N° 005-2012-TR.

● Reglamento de la ley de seguridad y salud en el trabajo RM N° 050-2012-TR.
● Formatos referenciales con la información mínima que deben contener los
registros obligatorios del sistema de gestión de seguridad y salud en el trabajo NTP
350.043-1 2011.
● Extintores portátiles NTP 399.010-1 2015 Señales de seguridad

3. DESCRIPCIÓN DEL PROCESO

3.1 FUNDAMENTO TEÓRICO

El motor de inducción cuenta con un rotor y un estator. La carcaza es la evolvente y protege al
motor contra los agentes externos. Tiene un ventilador que sirve para evitar que la temperatura
de los arrollamientos supere el límite térmico del aislamiento.

Figura 1. Motor accionando una bomba.

Figura 1.1 . Vista de corte de un motor de inducción trifásico jaula de ardilla.

 CÓDIGO: DEE-TC-GUIA 01

LABORATORIO N° 01
EMISION: 22/03/2023
LA MÁQUINA DE INDUCCIÓN TRIFÁSICA
PAGINA: 7 / 19

PLACA DE CARACTERÍSTICAS:

Toda máquina eléctrica posee una placa de características adherida a ella, por lo general, sobre
la caja de toma de corriente. La placa de características contiene también, junto a los datos de
diseño de la máquina, información acerca de la denominación de tipo y el nombre del fabricante.

Las casillas tienen el siguiente significado:

1. Motor de corriente trifásica para conexión a la red de alimentación trifásica. La frecuencia
nominal es de 60 Hz. Se trata de una máquina asíncrona de corriente trifásica.
2. La potencia mecánica permanente, disponible en el eje, es de 15 kW.
3. Datos nominales de la máquina para su conexión en estrella: 400 V con 27,5 A.

4. Datos nominales de la máquina para su conexión en delta: 230 V con 48,7 A.

5. El tipo de protección describe la protección contra la penetración de fluidos y cuerpos sólidos.

6. El coseno describe la relación entre la potencia activa y la potencia aparente.

7. Bajo carga nominal, y operando con los demás datos nominales, la máquina alcanza la
velocidad de giro nominal que aquí se señala.

A continuación se muestra una placa de características de una máquina de 15 kW.

Figura 1.2. Datos de placa de motores de inducción didáctico.

 CÓDIGO: DEE-TC-GUIA 01

LABORATORIO N° 01
EMISION: 22/03/2023
LA MÁQUINA DE INDUCCIÓN TRIFÁSICA
PAGINA: 8 / 19

CAJA DE BORNES:

En la caja de bornes se encuentran los terminales del motor para su conexión a la red de
alimentación.

Figura 1.5 . Conexión delta y conexión estrella de un motor de inducción jaula de ardilla de un
motor de seis terminales.
3.2 RECURSOS

3.2.1. Charla de seguridad 5 minutos

Toda sesión de aprendizaje debe iniciar con una charla de seguridad de 5

minutos, donde el docente explique claramente las normas de seguridad
básicas a cumplir durante la sesión.

3.2.2. Implementos de Seguridad de uso obligatorio

3.2.3. Equipos y materiales

Cant. Descripción Marca Modelo Observación

01 Fuente de alimentación
01 Motor de inducción jaula de ardilla Lab-volt

01 Motor de inducción de rotor devanado Lab-volt

01 Multímetros digitales

15 Cables de conexión 4mm

01 Faja de acoplamiento
01 Interfaz de adquisición de datos

01 Computadora personal

04 Cables de conexión de 2mm

01 Conector con Terminal USB

Tabla 1.1. Equipamiento necesario

3.3 CARACTERIZACIÓN DEL PROCESO

PELIGROS
ETAPA DEL PROCESO RIESGO CONTROLES
POTENCIALES

Inspección pre-uso: ✔ Contacto

con corriente ✔ Uso de cables
eléctrica: de alimentación
Fuente de alimentación Manipulación de
totalmente aislados.
Motores equipos eléctricos - Descarga
Tarjeta de adquisición eléctrica ✔ Uso de
Computadora. guantes
- Quemaduras

Preparación de los
equipos del ensayo al
motor de inducción ✔ Contacto
con corriente ✔ Uso de cables
trifásico.
eléctrica: de alimentación
Manipulación de
totalmente aislados.
Prepare la fuente AC a equipos eléctricos - Descarga
220/380 V. Determine la eléctrica ✔ Uso de
operatividad de los guantes
motores de inducción - Quemaduras

Preparación del circuito

eléctrico trifásico para
el arranque en estrella y
luego en triángulo del ✔ Contacto
con corriente ✔ Uso de cables
motor.
eléctrica: de alimentación
Manipulación de
totalmente aislados.
Arme el circuito equipos eléctricos - Descarga
conectando el motor a la eléctrica ✔ Uso de
tarjeta de adquisición de guantes
datos y la fuente de - Quemaduras
alimentación AC.

A. IDENTIFICACIÓN DE PARTES DE UN MOTOR DE INDUCCIÓN TRIFÁSICO.

Tomar los dos motores de inducción (jaula de ardilla y rotor devanado).

Identificar la carcasa del motor.

Identificar el núcleo, el devanado del estator y sus respectivos terminales. Describir el

bobinado del estator (se trata de bobinas preformadas o de hilos, es cobre o de aluminio,
las espiras se encuentran aisladas por esmalte u otro tipo de aislamiento, etc.)
 Bobinas del estator

El bobinado del estator, se trata de bobinas de hilos de cobre, las cuales se encuentran aisladas por un tipo
de esmalte .

Identifique el entrehierro entre el rotor y el estator. En el motor de corte que se tiene, trate
de pasar una hoja de papel muy delgado por él. Comente.

Entrehierro

El entrehierro es en espacio bastante pequeño de aire que existe entre el estator y el rotor, en
el cual el estator mediante un flujo magnético induce tensión al rotor.
 ¿Presenta ventilador el motor? Si es afirmativo descríbalo (forma, material, tamaño, etc.)

Tanto el motor jaula de ardilla como el motor de rotor bobinado no presentan ventilador.

Si es jaula de ardilla identificar los anillos que cortocircuitan las barras del rotor y sus
aletas de ventilación. ¿Las barras son paralelas al eje o se encuentran inclinadas?
Justificar su posición.

Anillos que cortocircuitan

La barras en le motor jaula de ardilla se encuentran inclinadas, esto ayuda que el motor evite alinearse y
también disminuir su ruido.

Si es de rotor devanado, identificar los tres anillos rozantes y sus escobillas. ¿Las
ranuras del rotor son paralelas al eje o se encuentran inclinadas? Justificar su
posición.

Anillos rozantes Escobillas

Las ranuras del motor bobinado también se encuentran inclinadas respecto al eje, esto ayuda
a que el motor evite tener puntos muertos en la inducción .
B. Conexionado en estrella (Y).
Efectuar las conexiones según se muestra en la figura 1.6 partir de la fuente variable conectar
las entradas de medición de tensión y corriente a la interfaz de adquisición de datos y de allí al
motor de inducción cuya conexión está en estrella.
Verificar que la tensión de alimentación variable se encuentre al mínimo.
Conectar el cable con el terminal USB de la tarjeta de adquisición de datos a la
computadora.
Conectar la alimentación DC de 24V a la interfaz de adquisición.
Conectar la tarjeta al borne de tierra de protección.
Correr el software LVDAM-EMS y seleccionar los parámetros a medir. Los parámetros a
medir son: Las tensiones de fase E1, E2, E3, las corrientes de línea I1, I2 e I3.

E1 = 380 (V) E2=381.3 (V) E3=381.4 (V)

I1=0.214 (A) I2=0.208 (A) I3= 0.204 (A)

Tabla 1.3. Conexión en estrella.

Energizar el circuito cerrando el interruptor trifásico y regular la tensión a 380V.

Anotar los valores obtenidos en la tabla 1.3.
Reducir la tensión al mínimo y apagar la fuente.

Fuente de alimentación Interface de adquisición Devanado estator Rotor jaula de ardilla

de datos Motor de inducción Motor de inducción

L4
I1

E1

L5
I2

E2
E3

L6
I3

Figura 1.6 . Conexión en estrella del motor de inducción jaula de ardilla.

C. Conexión en delta.
Efectuar las conexiones según se muestra en la figura 1.7 partir de la fuente variable
Conectar las entradas de medición de tensión y corriente a la interfaz de adquisición de datos
y de allí al motor de inducción cuya conexión está en estrella.
Verificar que la tensión de alimentación variable se encuentre al mínimo.
Conectar el cable con el terminal USB de la tarjeta de adquisición de datos a la
computadora.
Conectar la alimentación DC de 24V a la interfaz de adquisición.
Conectar la tarjeta al borne de tierra de protección.
Correr el software LVDAM-EMS y seleccionar los parámetros a medir. Los parámetros a medir
son: Las tensiones de fase E1, E2, E3, las corrientes de línea I1, I2 e I3.
Energizar el circuito cerrando el interruptor trifásico y regular la tensión a 220V.
Anotar los valores obtenidos en la tabla 1.4.

E1 = 380 (V) E2= 380 (V) E3= 380 (V)

I1= 0.110 (A) I2= 0.118 (A) I3=0.117 (A)

Tabla 1.4. Conexión delta.

Reducir la tensión al mínimo y apagar la fuente.

Fuente de alimentación Interface de adquisición Devanado estator Rotor jaula de ardilla
de datos Motor de inducción Motor de inducción

L4
I1

E1

L5
I2

E2 E3

L6
I3

Figura 1.7 . Conexión en delta del motor de inducción jaula de ardilla.

D. Inversión del sentido de giro.
Efectuar las modificaciones en la conexión de acuerdo a la figura 1.8.
Energizar el circuito y llevar la tensión a 220V. Anotar los valores de tensión y corriente y
verificar si los valores son idénticos a los obtenidos en la tabla 1.4.
Reducir la tensión al mínimo y apagar la fuente.

E1 = 220.4 (V) E2=219.9 (V) E3=219.5 (V)

I1= 0.374(A) I2= 0.360(A) I3= 0.360 (A)

Tabla 1.5. Conexión delta con sentido invertido.

Fuente de alimentación Interface de adquisición de Devanado estator Rotor jaula de ardilla

datos Motor de inducción Motor de inducción

L4
I1

E1

L5
I2

E2 E3

L6
I3

Figura 1.8 . Inversión del sentido de giro.

E1 = 219.2 (V) E2=219.0 (V) E3=220.3 (V)

I1= 0.416 (A) I2= 0.406 (A) I3= 0.410 (A)

4. EVALUACIÓN valdivia

4.1 CUESTIONARIO

a) Establecer como mínimo cuatro diferencias entre un motor de inducción jaula de ardilla y
un motor de inducción de rotor devanado.
● El rotor de un motor de inducción jaula de ardilla está compuesto por barras de
aluminio que forman una jaula en forma de cilindro, mientras que en el rotor de un motor de
inducción de rotor bobinado se enrolla una bobina de cobre alrededor de un núcleo de hierro.
● El motor de inducción jaula de ardilla es más simple en su construcción y por lo tanto,
más robusto y menos costoso que el motor de inducción de rotor devanado.
● El motor de inducción jaula de ardilla es más eficiente que el motor de inducción de
rotor devanado, ya que no tiene pérdidas eléctricas en el rotor debido a las resistencias
eléctricas en las bobinas.
● El motor de inducción jaula de ardilla no requiere mantenimiento ni ajuste, mientras
que el motor de inducción de rotor devanado requiere mantenimiento periódico para asegurar
que las conexiones eléctricas estén correctas y no haya pérdidas de potencia.

b) ¿Cómo influye la longitud del entrehierro en la corriente de vacío de un motor?

La longitud del entrehierro en un motor de inducción influye en la corriente de vacío porque a

medida que la longitud del entrehierro aumenta, la reluctancia magnética del circuito magnético
del motor también aumenta. Esto a su vez reduce el flujo magnético efectivo que atraviesa el
núcleo del estator y el rotor, lo que resulta en una disminución de la corriente de vacío.

c) ¿Cuál es la norma de fabricación que emplea en Europa y cuál es la se emplea en

Norte América?

La norma de fabricación que se emplea en Europa es la norma IEC (International

Electrotechnical Commission), mientras que en Norte América se emplea la norma NEMA
(National Electrical Manufacturers Association).

d) ¿Cómo de invierte el sentido de giro de un motor de inducción? Explique

El sentido de giro de un motor de inducción puede invertirse intercambiando dos de las tres
conexiones del estator. Si se intercambian las conexiones de cualquiera de las dos fases del
estator, el motor invertirá su sentido de giro. Es importante tener en cuenta que esto solo se
puede hacer con motores trifásicos y que debemos tener precaución al manipular el cableado
eléctrico.
e) Comparar los valores obtenidos en las tablas 1.4 y 1.5:

Se observó que en el arranque en estrella la corriente es menor en comparación al

arranque en triángulo.

DATOS ADICIONALES DE UN MOTOR

Este es un motor bastante conocido, el cual presenta ventilador, por ello tiene una
característica particular, en la carcasa tiene aletas de forma horizontal por donde fluirá el aire
y enfriara el motor.

También podemos identificar el bobinado que se encuentra aislado en la parte del estator
así como también identificamos el rotor, por las características en el rotor identificamos que
este es un motor jaula de ardilla ya que en los extremos presenta uno anillos que realizan el
cortocircuito.

También se logra observas los terminales de las bobinas en la bornera así como también los
rodamientos
5. CONCLUSIONES
Anote sus conclusiones por cada una de las experiencias realizadas.

➔ Se verificó que la distancia del devanado del estator y el rotor es muy pequeña, ya
que si la distancia es grande no habría inducción magnética lo cual provocaría que el
torque sea cero ya que el campo es el que genera el par de fuerzas para que el rotor gire,
esto se debe a la reluctancia que es una resistencia magnética la cual se opone a que
dicho rotor reciba el campo electromagnético.

➔ Se concluye que los motores jaula de ardilla son los más utilizados en la industria
debido a su bajo costo y fácil mantenimiento.

➔ Concluimos que en un motor trifásico donde sus bobinas del estator resistan solo
220V y se quiera realizar el arranque estrella triángulo, si se podría realizar colocando el
transformador de 380v a 220v en serie con la red trifásica y de hay conectarlo a dicho
motor para realizar el arranque estrella triángulo y así disminuir la corriente de arranque en
dicho motor.

➔ Identificamos que en el rotor bobinado existen 3 anillos colectores y tres escobillas

las cuales se pueden colocar resistencias secundarias para variar la velocidad de dicho
motor.
➔ Finalmente podemos concluir que la posición inclinada de las ranuras del rotor
jaula de ardilla mejora las propiedades de arranque y disminuye los ruidos
6. ANEXOS
7. RÚBRICA

8. OBSERVACIONES DEL DOCENTE

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................

.........................................................................................................................
