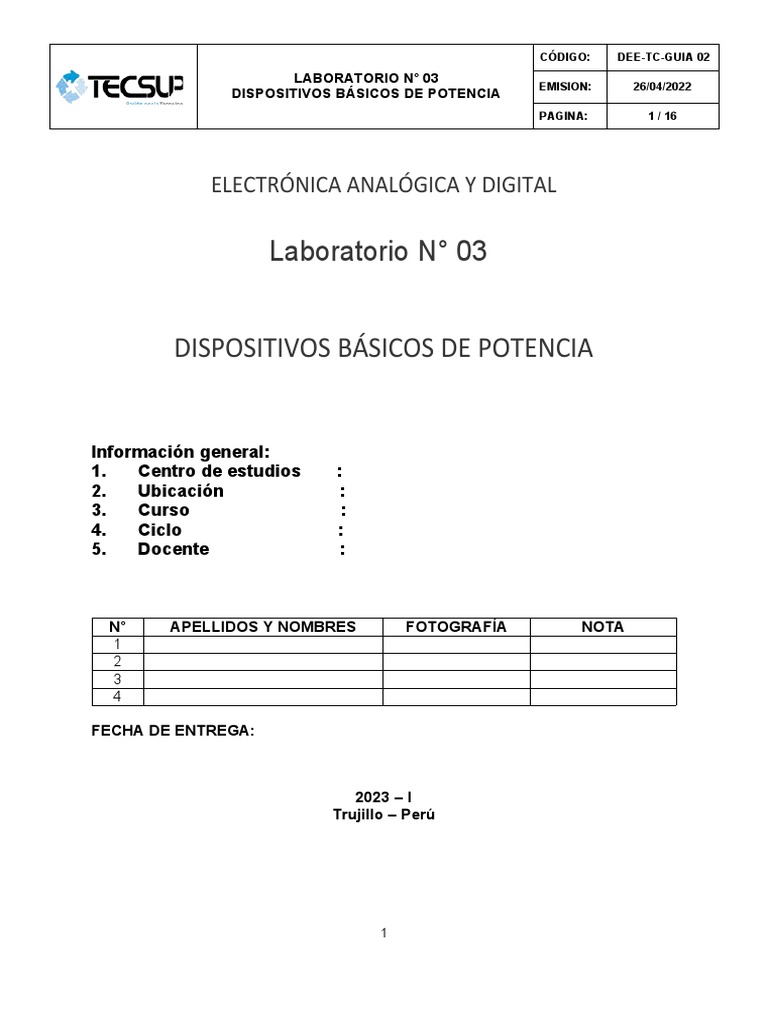

CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 1 / 16

ELECTRÓNICA ANALÓGICA Y DIGITAL

Laboratorio N° 03

DISPOSITIVOS BÁSICOS DE POTENCIA

Información general:
1. Centro de estudios :
2. Ubicación :
3. Curso :
4. Ciclo :
5. Docente :

N° APELLIDOS Y NOMBRES FOTOGRAFÍA NOTA

1
2
3
4

FECHA DE ENTREGA:

2023 – I
Trujillo – Perú

1
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 2 / 16

ÍNDICE

CONTENIDO Pág.

2
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 3 / 16

RECOMENDACIONES GENERALES DE SEGURIDAD

Antes de iniciar con las actividades, se tendrá en cuenta lo siguiente:

A. Condiciones obligatorias para el uso del ambiente.

B. Respuesta a emergencias.

 Vías de acceso y evacuación.

 Equipos de respuesta a emergencias.

 Señalización de seguridad.

C. Normas de seguridad generales.

3
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 4 / 16

ANÁLISIS DE TRABAJO SEGURO (ATS)

4
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 5 / 16

5
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 6 / 16

1. OBJETIVOS

1. Mostrar cómo funciona un SCR, visualizando en qué momento se dispara y en que

polarización trabaja.
2. Mostrar el funcionamiento del Triac, observando el trabajo en el ciclo positivo y negativo.
3. Mostrar el funcionamiento del Diac como disparador de un SCR o Triac.

Los tiristores son un grupo de dispositivos semiconductores diseñados especialmente para

trabajar en regímenes de altas corrientes y/o altos voltajes, sus aplicaciones principales son en
el campo de la electrónica de potencia.
La mayoría de tiristores tienen dos estados corte y conducción y en el caso de conducción la
corriente no está determinada por el dispositivo sino por el circuito de carga.
Dentro del grupo de tiristores que vamos a ver tenemos los siguientes dispositivos
• SCR
• TRIAC
• DIAC

SCR
Es un dispositivo de tres terminales que se comporta como un interruptor, conduce en directo y
no conduce en inverso, pero adicionalmente para entrar en conducción se le debe aplicar en la
terminal de compuerta una corriente, a esta acción se le conoce como disparo del SCR.

DIAC

Está constituido por dos conjuntos de cuatro capas semiconductoras colocadas en paralelo y
en oposición: PNPN y NPNP. Dado que no dispone de puerta, la conducción sólo se puede
producir al superar la tensión de ruptura, en este caso, es posible en ambas direcciones. Para
que deje de conducir es necesario anular la intensidad o, al menos, reducirla por debajo del
nivel mínimo de mantenimiento. El uso más común para este dispositivo es el de disparo para
un SCR o Triac, como vemos en la figura a continuación, el circuito de resistencia y
condensadores de la figura forma un circuito de carga y descarga de un condensador cuya
constante de tiempo podemos regular con el potenciómetro. Cuando alcanza la tensión
suficiente, se produce la ruptura del diac y el disparo del SCR.

6
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 7 / 16

TRIAC

El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el

flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos
sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por
debajo del valor de mantenimiento. El triac puede ser disparado independientemente de la
polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

C.1. RECURSOS

1.
2.
3.
3.1.
3.2.
3.2.1. Charla de seguridad 5 minutos

Toda sesión de aprendizaje debe iniciar con una charla de seguridad de 5

minutos, donde el docente explique claramente las normas de seguridad básicas
a cumplir durante la sesión.

3.2.2. Implementos de Seguridad de uso obligatorio

7
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 8 / 16

Protección Zapatos de
Guantes Mameluco
ocular seguridad

3.2.3. Materiales e insumos

Los materiales a utilizar, se describen a continuación:

• Osciloscopio
• Generador de funciones.
• Fuente de alimentación de 12 V.
• Protoboard
• Resistencias.
• SCR BT151
• TRIAC BT136
• Lámpara de 220 VAC,
• Cables y conectores.

3.2.4. Equipos

Los equipos a utilizar, se describen a continuación:

 Voltímetro digital.
 Amperímetro digital
 Osciloscopio
 Generador de funciones
 Fuente de alimentación DC

Nota: Realizar inspección de pre-uso de los equipos.

3.2.5. Herramientas

Las herramientas a utilizar, se describen a continuación:

 Destornillador perillero

C.2. CARACTERIZACIÓN DEL PROCESO

8
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 9 / 16

PELIGROS
ETAPA DEL PROCESO RIESGO CONTROLES
POTENCIALES

Inspección pre-uso:  Contacto con

corriente
Fuente de alimentación DC eléctrica:  Uso de cables de
Manipulación de
equipos electrónicos alimentación
Osciloscopio - Descarga
totalmente aislados.
eléctrica
Generador de funciones - Quemaduras

Preparación de los equipos

para generación y
medición de señales  Contacto con
eléctricas corriente  Uso de cables de
eléctrica: alimentación
Manipulación de
Prepare el osciloscopio con totalmente aislados.
equipos electrónicos - Descarga
la sonda en el CH1 y
conectar al generador de eléctrica  Evitar el uso de
funciones. Calibrar a una metales en el cuerpo
- Quemaduras
medida adecuada al circuito.

Preparación del circuito

electrónico a probar
 Contacto con
corriente  Uso de cables de
Armar el circuito electrónico,
eléctrica: alimentación
en el protoboard con el SCR Manipulación de
totalmente aislados.
O TRIAC y demás equipos electrónicos - Descarga
componentes. Pruebe el eléctrica  Evitar el uso de
control del motor DC de 12v metales en el cuerpo
y de la lámpara de 220v - Quemaduras

1. Reconocimiento Físico
- El rectificador controlado de Silicio- SCR BT151 o equivalente:
El símbolo del SCR es el mostrado. Identifique sus partes.

9
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 10 / 16

- El interruptor de Alterna –TRIAC BT136:

El símbolo del TRIAC es el mostrado; en él identifique y nombre sus

terminales:

2. Prueba del estado del SCR y el TRIAC mediante el multímetro digital.

3. Circuito de disparo con SCR

3.1 Implementar el circuito mostrado en la figura N° 1.

15v
+V

R1
R2 2.2k
1k
D
LED
S1
10
SCR
SCR

S2
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 11 / 16

3.2 Cierre el interruptor S1 ¿qué sucede con la luminosidad del led?

Rpta.

3.3 Abra el interruptor S1 ¿qué observa en el led?

Rpta. ¿Porque?

3.4 Abrir el interruptor S2 (descebado). Diga que ocurre con la luminosidad del led.

Rpta. ¿Por qué?

3.5 En que estado se encuentra el SCR.

Rpta.

3.6 Reemplazar el Led por un motor DC de 12 voltios y hacer el análisis correspondiente.

Considere todo lo necesario para el funcionamiento.

11
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 12 / 16

3.7 Reemplazar el diodo Led por un motor DC de 12v y repetir el procedimiento anterior.

4. Disparo del TRIAC

Implementar un circuito que haga el arranque del TRIAC BT136

a) Alimente con tensión 12v DC

720

12
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 13 / 16

b) Generar señal de entrada: onda cuadrada 0v – 5v y alimentar al circuito.

4. EVALUACIÓN
¿Qué aplicación o aplicaciones le daría al circuito anterior? Fundamente su
respuesta.
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________

5. CONCLUSIONES

………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
13
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 14 / 16

………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
6. ANEXOS

14
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 15 / 16

7. RÚBRICA

15
 CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 03
EMISION: 26/04/2022
DISPOSITIVOS BÁSICOS DE POTENCIA
PAGINA: 16 / 16

8. OBSERVACIONES DEL DOCENTE

____________________________________________________________________________

____________________________________________________________________________

____________________________________________________________________________

____________________________________________________________________________

____________________________________________________________________________

16
