Manual de Laboratorio Químico Metalúrgico

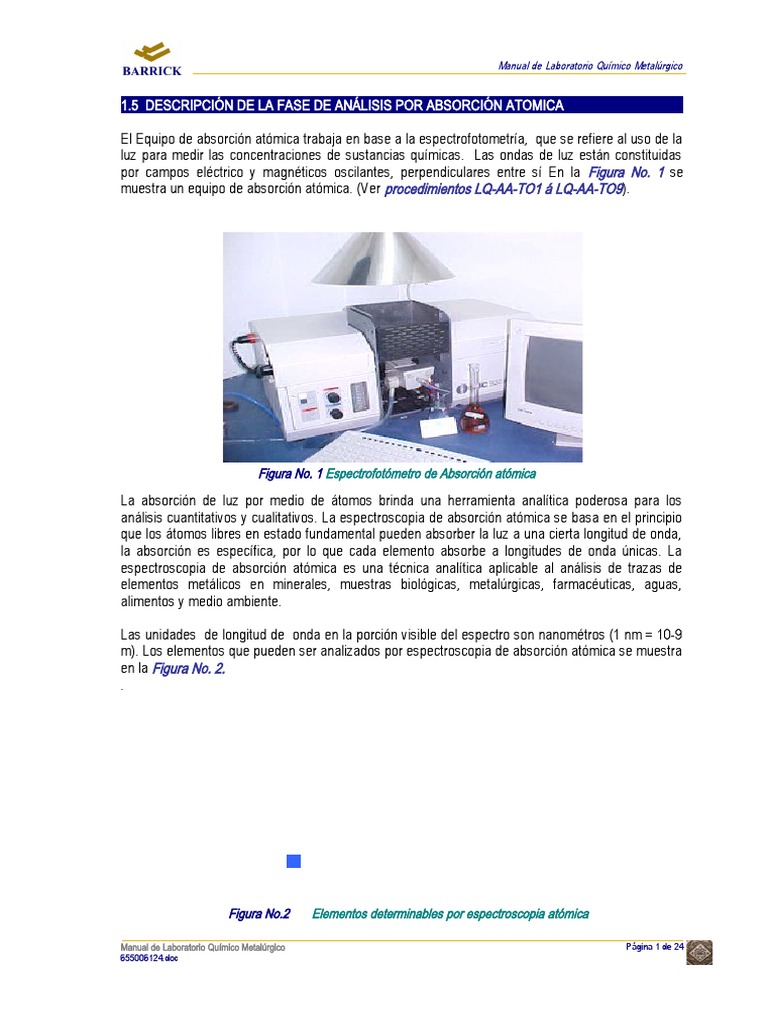

1.5 DESCRIPCIÓN DE LA FASE DE ANÁLISIS POR ABSORCIÓN ATOMICA
El Equipo de absorción atómica trabaja en base a la espectrofotometría, que se refiere al uso de la

luz para medir las concentraciones de sustancias químicas. Las ondas de luz están constituidas
por campos eléctrico y magnéticos oscilantes, perpendiculares entre sí En la Figura No. 1 se
muestra un equipo de absorción atómica. (Ver procedimientos LQ-AA-TO1 á LQ-AA-TO9).
Figura No. 1 Espectrofotómetro de Absorción atómica
La absorción de luz por medio de átomos brinda una herramienta analítica poderosa para los
análisis cuantitativos y cualitativos. La espectroscopia de absorción atómica se basa en el principio
que los átomos libres en estado fundamental pueden absorber la luz a una cierta longitud de onda,
la absorción es específica, por lo que cada elemento absorbe a longitudes de onda únicas. La
espectroscopia de absorción atómica es una técnica analítica aplicable al análisis de trazas de
elementos metálicos en minerales, muestras biológicas, metalúrgicas, farmacéuticas, aguas,
alimentos y medio ambiente.
Las unidades de longitud de onda en la porción visible del espectro son nanométros (1 nm = 10-9
m). Los elementos que pueden ser analizados por espectroscopia de absorción atómica se muestra
en la Figura No. 2.
.
Figura No.2 Elementos determinables por espectroscopia atómica
Manual de Laboratorio Químico Metalúrgico Página 1 de 24

655006124.doc
1.5.1 PRINCIPIOS DE LAS TÉCNICAS EXPERIMENTALES EN ABSORCIÓN ATÓMICA
Análisis Cuantitativo por Absorción Atómica

La intensidad inicial de luz Io disminuye en una cantidad determinada por la concentración de
átomos en la llama.
La transmitancia se define como la razón de la intensidad final a la intensidad inicial.
T = (I/Io)
La absorbancia se define como:
A = log (Io/I)
Io I
FUENTE DETECTOR
LLAMAdel análisis cuantitativo
Figura No. 3 Representación
La absorbancia guarda una relación lineal con la concentración.
Figura No. 4 Relación entre la concentración y la absorbancia
La importancia de la absorbancia estriba en que es directamente proporcional a la concentración de

especie absorbente en la muestra:
La absorbancia, A, es adimensional. La concentración de la muestra, c, suele expresarse en moles

por litro (M). La longitud del trayecto óptico, b, se expresa comúnmente en centímetros. La cantidad
(letra griega épsilon) se llama absortividad molar ( o anteriormente, coeficiente de extinción) y
sus unidades son m-1, cm-1 (puesto que el producto debe ser adimensional). La
absortividad molar es la propiedad característica de las sustancias que indica cuánta luz se
absorbe a una longitud de onda dada.
ABSORBANCIA
% ABSORCIÓN
0.005 A=0.0044
1.0
Concentración Característica
0.004 o Sensitividad
Es la concentración de un elemento, en mg/L, requerida para producir una absorción del 1%
0.003
(0.0044 de absorbancia)
0.5
0.002 CONCENTRACION
CARACTERISTICA
655006124.doc 0.001
CONCENTRACÍON
Figura No. 5 Relación entre la concentración y la absorbancia
Puede ser determinada , leyendo la absorbancia producida por una concentración conocida del
elemento y resolviendo la ecuación de proporcionalidad:
Depende de la línea de resonancia utilizada, la longitud de la celda de absorción (ranura del

quemador) y la eficiencia de la atomización.
Conocer el valor de la concentración característica permite calcular el rango optimo de las
soluciones de referencia.
Permite determinar si todas las condiciones instrumentales están optimizadas y si el instrumento
está rindiendo de acuerdo a las especificaciones.
Límite de Detección
Es la menor concentración detectable por encima del ruido de la línea base.
El nivel de ruido de la línea de referencia debe medirse mientras se aspira un blanco hacia la flama.
Según IUPAC la concentración que produce una absorbancia tres veces mayor al ruido de fondo.
A
ABSORBANCIA
B
655006124.doc
BLANCO MUESTRA BLANCO BLANCO MUESTRA BLANCO
TIEMPO
Figura No. 6 Relación entre el tiempo y la absorbancia
La sensibilidad o concentración característica define solo el tamaño de la señal de absorción.

Sirve como referencia para optimizar el instrumento.
Conociendo la sensibilidad también es posible determinar la concentración óptima de la
muestra para el análisis.
El limite de detección, describe las características de la relación señal a ruido, para el
instrumento.
El límite de detección es de gran importancia analítica ya que describe la capacidad analítica
del instrumento y suministra una forma de estimar el valor mínimo de detección.

655006124.doc
1.5.2 COMPONENTES BÁSICOS DE UN ESPECTROFOTÓMETRO
El fundamento de la absorción atómica es similar a cualquier otro método instrumental de

absorción, por lo que su instrumentación difiere en poco de sus componentes.
Los componentes básicos de un espectrofotómetro de absorción atómica son:

 Fuente de luz (fuente modulador).
 Sistema de atomización (llama horno celda de muestreo).
 Medida de luz específica (monocromador detector, resultados).
Figura No. 7 Componentes de un espectrofotómetro Absorción Atómica
a) FUENTE DE LUZ
Se requiere de una fuente de luz que permita la emisión de las líneas atómicas características
del elemento a ser analizado. Una de las fuentes mas ampliamente empleada, es la lámpara
de cátodo hueco. Estas lámparas son diseñadas para emitir el espectro atómico de un
elemento, son fabricadas para cada tipo de elemento a determinar.
Lámpara de Cátodo Hueco

Cilindro de vidrio o de cuarzo relleno con un gas inerte a baja presión con un cátodo hecho
del elemento analito.
La lámpara de cátodo hueco, es una excelente y brillante fuente de energía discreta para la
mayoría de elementos determinables por asociación atómica.
El cátodo hueco y el filamento anódico van montados uno junto al otro en el interior de un
tubo de vidrio en cuyo extremo terminal está soldada una ventana de cuarzo fundido. Esta
ventana tiene que ser de cuarzo debido a que casi todas las líneas espectrales útiles se
hallan en el ultravioleta. El tubo esta lleno de argón o de neón a presión reducida. Entre los
electrodos se establece una diferencia de potencial del orden de 400 volt.

655006124.doc
Figura No. 8 Lámpara de cátodo hueco
Figura No. 9 Descripción de una lámpara de cátodo hueco
Proceso de emisión en estas lámparas

Cuando se aplica un potencial eléctrico entre el ánodo y el cátodo, algunos de los átomos del
gas de relleno se ionizan. Los iones cargados positivamente se aceleran a través del campo
eléctrico y colisionan con el cátodo cargado negativamente, desalojando átomos metálicos
(Mº) individuales del mismo en un proceso llamado desalojo.
Los átomos de metal desalojados son entonces excitados para la emisión, por los impactos
subsecuentes que tienen con mas iones del gas de relleno.
El proceso de emisión de estas lámparas se ilustra en la Figura 10.

655006124.doc
Figura No. 10 Proceso de emisión en una lámpara de cátodo hueco
Características de las Lámparas de Cátodo Hueco

 Disponible para todos los elementos
 Simple
 Estable
 Pureza de emisión
 Durable
 Multielemento
Lámpara de Descarga sin Electrodo

El elemento analito es vaporizado y excitado en un bulbo cerrado de cuarzo usando un campo
de energía.
Figura No. 11 Lámpara de descarga sin electrodo
Ventajas:
 Mayor intensidad
 Incremento de la linealidad
 Mejor sensitividad
 Tiempo de vida largo

655006124.doc
Desventajas:
 Requiere calentamiento
 Puede requerir una fuente de poder separada
 Requiere un sistema óptico compatible con el tamaño de la imagen EDL para proveer
un incremento total de la intensidad.
Disponibilidad de Lámparas EDL

Tabla 1: Elementos que se usan en lámparas EDL
As Sn Bi
P Te Cd
Pb Cs Rb
Tl Ge Sb
Zn Hg Se
B) CONSIDERACIONES ÓPTICAS
Fotómetro de Haz Simple

Un instrumento típico de un solo haz para el análisis de varios elementos, consiste en varias
fuentes de cátodo hueco, un divisor periódico, un atomizador y un espectrofotómetro de rejilla
de difracción que utiliza un fotomultiplicador como transductor.
Ventajas:
 Mas económico
 Alto paso de luz
Limitaciones:
 Deriva
 Necesidad de pre-calentamiento

655006124.doc
Figura No. 12 Configuración de haz simple

Fotómetros de doble haz
En este tipo, el haz que proviene de la fuente de cátodo hueco, se divide por medio de un
divisor periódico con espejo y una mitad pasa a través de la llama, mientras que la otra lo hace
fuera de ella. Luego de dos haces se recombinan por medio de un espejo y llegan finalmente a
un monocromador.
Ventajas:
 Corrección automática de las fluctuaciones de la intensidad de la fuente
 Mayor estabilidad de la línea base
 No es necesario pre-calentar la lámpara
Desventajas:
 Más caro
 Menor paso de luz
Figura No. 13 Configuración de doble haz

El Monocromador
Cumple la función de aislar las líneas espectrales no deseadas, de la longitud de onda
seleccionada para el análisis.
Tubo
fotomultiplicador Slit de salida
Grating
Slit de entrada
Lámpara
Figura No. 14 Monocromador

655006124.doc
Función del Monocromador

 Dispersar la luz poli cromática en sus varias longitudes de onda.
 Permitir el aislamiento de longitudes de onda específicas
Figura No. 15 Tubo fotomultiplicador
La finalidad del monocromador es separar el haz incidente dentro de un rango de longitud de

onda con una banda muy estrecha que permita la cuantificación del elemento de interés
evitando otras radiaciones con bandas pertenecientes a otros elementos presentes en el
cátodo hueco.
Baja dispersión Alta dispersión

Rendija de entrada Rendija de salida Rendija de entrada Rendija de salida
Figura No. 16 Efecto de las rendijas sobre la dispersión
C) SISTEMAS DE ATOMIZACIÓN
La característica esencial que diferencia la espectroscopía atómica de la espectroscopia
ordinaria es que, la muestra, debe atomizarse. Esto se hace normalmente con una flama, con
un horno calentado eléctricamente, con un plasma de radiofrecuencia. La sensibilidad y los
efectos de interferencia que se observan en la espectroscopia atómica dependen de los
detalles del método de calentamiento.
El Sistema de Premezcla y Quemador

En la mayoría de los espectrofotómetros atómicos se usa un mechero de premezcla (también
llamado quemador de premezclado o de premix).

655006124.doc
Cabezal
Deflector
De flujo
Cámara de
rocío
Tapa posterior
Nebulizador
regulable
Figura No. 17 Sistema de premezcla y quemador
Tipos de Cabezales de Quemador
Figura No. 18 Tipo de cabezales del quemador
Aire Acetileno:
 Estándar 10 cm de longitud
 Corto 5 cm de longitud
 De altos Sólidos (tres ranuras)
Oxido Nitroso Acetileno (5 cm de longitud).

655006124.doc
D) EL CONTROL DE LAS INTERFERENCIAS ANALÍTICAS

Se conoce la Absorción Atómica como una técnica muy especifica con pocas interferencias.
Probablemente no existirá nunca un método analítico que este totalmente libre de alguna
interferencia por parte de la naturaleza de la muestra. Las interferencias en absorción atómica
están bien definidas, como también los medios de tratarlas.
Para comprender estas interferencias, examinaremos lo que sucede en el proceso de la
flama de absorción atómica.
El proceso de la flama
excitación
(ion) M+
M+*
ionización -h
(átomo) M excitación
atomización -h
M*
(gas) MX
Vaporización
(sólido) (MX)n
desolvatación
(solución) M(H2O)m+,X-
Figura No. 19 Representación del proceso de la flama
La temperatura de la llama es un parámetro importante que gobierna el proceso en la llama.
Tabla 2 Determinación del rango de temperatura por el oxidante y el combustible
Oxidante Combustible Temperatura (°C)

Aire Metano 1875
Aire Gas natural 1700-1900
Aire Hidrógeno 2000-2050
Aire Acetileno 2125-2400
N2O Acetileno 2600-2800
Interferencias en absorción atómica

Por interferencia se entiende cualquier causa que perturbe la señal aun cuando las
concentraciones de analito no cambien. En la medición de las señales de absorción o de
emisión atómicas, las interferencias son muy frecuentes y es fácil pasarlas por alto. Si se es
suficientemente hábil para descubrir que existe una interferencia, ésta puede corregirse

655006124.doc
neutralizando la fuente de interferencia o preparando patrones que presenten la misma

interferencia.
Las interferencias en absorción atómica pueden causar un aumento o una disminución en el

resultado analítico anticipado. Las más comunes son las que causan una disminución de la
señal analítica. (Químicas, de ionización, de matrices). Menos comunes son las que causan
un aumento de la señal analítica (absorción no específica o de fondo y de matrices).
Tabla 3 Interferencias espectrales y no espectrales
Interferencia en absorción atómica

Interfencias no espectrales: Interferencias espectrales:
De matriz Absorción de fondo
Químicas Traslape
De ionización Emisión
Interferencias de matrices
Las interferencias de matrices pueden causar disminución o aumento del resultado analítico.
Ocurren cuando la muestra es más viscosa o tiene una tensión superficial característica
considerablemente diferente a la de los patrones.
Velocidad Nebulizador Tamaño de gota
1% HNO3
5% H2SO4
MIBK
Figura No. 20 Representación de la interferencia de la matriz
Interferencia de matriz por efecto de la viscosidad
Figura No. 21 Representación del efecto de la viscosidad de la matriz

655006124.doc
Las interferencias de matriz también pueden producir un error positivo. Los solventes
orgánicos mejoran la eficiencia de nebulización.
Una forma de compensar este tipo de interferencias es la de asemejar lo más que sea
posible los componentes mayores de la matriz en los patrones y muestras.
Absorbancia Sin interferencia

Muestra con
adición
Estándar
acuoso
4.0 2.0 0 2.0 4.0

Figura No. 22 Concentración versus Concentración
absorbancia afectada por interferentes
Interferencias químicas
La interferencia química es causada por cualquier componente de la muestra que reduzca el
grado de atomización del analito. El uso de una flama de alta temperatura elimina muchas
clases de interferencia química.
 Son las mas comunes en absorción atómica.
 Son causadas por la presencia de materiales que inhiben la formación de átomos del
analito, en el estado elemental.
 La señal analítica es menor por haber menos átomos disponibles para el proceso de
absorción.
 La temperatura de la llama es insuficiente para descomponer compuestos térmicamente
estables.
 Las más comunes son las causadas por Al, Si, P, S, Ti y V, en la determinación de Ca, Mg,
Sr y Ba.
 Estas interferencias son tan severas que ocurren cuando la relación entre interferente y
analito es igual a la unidad, o aun menor.
 Hay tres métodos para compensar interferencias químicas:
1. Acomplejar el anión interferente. Ej. El uso de lantano cuando hay fosfatos presentes.
2. Emplear una llama mas caliente para disociar el complejo refractario. Considerar
que esto puede causar interferencias de ionización.
3. Acomplejar el catión interferido
Capara
+ POprotegerlo del interferente.
4 + 1000 ug/mL La Ej. Uso de EDTA.
1.0
Ca + PO4
ug/mL Ca
Interferencia de fosfato sobre Ca

0.9
0.8

0.7
655006124.doc
0 1.0 2.0
ug/mL P como PO4

Figura No. 23 Diagrama de la interferencia del fosfato sobre el calcio
Interferencia de fosfato sobre Ca

Uso de llama más caliente.
Ca3(PO4)2 Aire -
Cao
C2H2
Ca3(PO4)2 Cao
N2O - C2 H2
Adicionar agente liberador a todas las soluciones.
Ca3(PO4)2 CaCl2 Cao

LaCl3H2 Air-C2H2
Add 200 - 5000 mg/L La

Interferencias de Ionización
La interferencia por ionización puede ser un problema cuando se analiza metales alcalinos con
una flama de temperatura relativamente baja, u otros elementos a mayor temperatura.
Cuando, debido a la formación de iones, disminuye el número de átomos en el estado
elemental, la absorción atómica a la longitud de onda de resonancia se reduce.
Las interferencias de ionización predominan cuando se usa llama de oxido nitroso / acetileno.
EJ. Ba. Sin embargo también se pueden presentar en la llama de aire / acetileno, cuando se
analizan elementos con bajos potenciales de ionización, EJ. Na, K.
Cao ionizable a todas las Ca
Adición de un elemento fácilmente + + e-
soluciones.
El exceso de electrones revierte el equilibrio.
Ko K+ + e-
655006124.doc Cao Ca+ + e-
Add 200 - 5000 mg/L K
Efecto de la adición de potasio sobre la ionización.

0.5
553.5 nm
ABSORBANCIA
0.4
BARIO 553.5 nm RESONANCIA

0.3 455.3 nm LINEA IONICA
0.2
455.4 nm
0.1 0 500 1000 1500 2000 2500 3000
ug / ml DE POTASIO
Figura No. 24 Representación del efecto del potasio sobre la absorbancia
Interferencia Espectral
Interferencia muy rara en absorción atómica.
Puede ocurrir con lámparas multielemento.
Línea
de Absorción
de constituyente
de matriz
Línea de
Resonancia
del Analito
Figura No. 25 Representación de la interferencia espectral

655006124.doc
Interferencia de absorción de fondo

Ocurre principalmente de dos formas:
 Dispersión de la radiación por partículas en el camino óptico
 Absorción molecular. Numerosas especies orgánicas e inorgánicas
absorben en la región UV en donde ocurren la mayoría de las líneas de
resonancia de los elementos.
Absorción de fondo Absorción atómica
0 0 0
0.1 0.1 0.1
0.2 0.2
+ = 0.3
ABSORBANCIA ABSORBANCIA
ABSORBANCIA
Figura No. 26 Representación de la absorbancia molecular
 Corrección de la Interferencia de absorción de fondo.
Absorción de fondo Absorción atómica
0 0 0
0.1 0.1 0.1
0.2 0.2
0.3
ABSORBANCIA ABSORBANCIA ABSORBANCIA
Figura No. 27 Representación de la corrección de la interferencia de absorción de fondo

655006124.doc
E) SISTEMA EXTRACTOR DE GASES

Sistema de extracción de gases incluye: Campana y extractor resistente a los ácidos:
adaptador y ductos.
Figura No. 28 Campana extractora
F) CONTROL DE SISTEMA COMPUTARIZADO Y MANEJO DE DATOS
Software adecuado, implementados en Microsoft windows para el manejo de datos y por lo

general con interfaz para el usuario muy accesible y de multinivel.
El nivel superior permite seleccionar las características que usted quiere usar o modificar y los
niveles inferiores mantienen el detalle para esas características. La interfaz de usuario
multinivel permite el desarrollo de métodos rápidos y fáciles, proporciona flexibilidad. La
Figura muestra una pantalla característica de un software.
Figura No. 29 Pantallas del software

655006124.doc
1.5.3 PRUEBAS DE ANÁLISIS POR ABSORCIÓN ATOMICA
La descripción mostrada es un procedimiento genérico para los análisis que se realizan por
absorción atómica. Las etapas que se considero para un análisis por absorción atómica se
muestran a continuación. (Ver procedimiento LQ-AA-TO1 á LQ-AA-TO9).
ETAPAS DEL ANÁLISIS POR ABSORCIÓN ATOMICA
Las etapas en las cuales pueden agruparse las actividades secuenciales a desarrollar para realizar
un análisis por absorción atómica en forma segura y eficiente se muestran en el diagrama adjunto.
Limpiar completamente el área de trabajo y los

Limpieza accesorios y equipos a utilizar y poner a secar
todo el material de vidrio a usar.
Poner en el envase indicado la cantidad de

Pesado de la muestra muestra previamente determinada para realizar
el análisis respectivo.
Dosificación de reactivos Atacar la muestra en la secuencia y condiciones

establecidas con los reactivos especificados.
Leer las muestras en el equipo de absorción

Análisis atómica en la secuencia establecida para las
muestras, estándares y muestras en blanco.
Registrar los resultados en el archivo electrónico

Registro y el medio físico indicado para posteriores
verificaciones y elaboración de los informes y
reportes respectivos.

655006124.doc
1era Etapa: LIMPIEZA
Es la etapa que permite eliminar o minimizar la probabilidad de contaminación de la muestra por

residuos impregnados en los equipos y accesorios a utilizar, por lo que se sugiere desarrollar a
conciencia la limpieza del área de trabajo y los accesorios a utilizar, siguiendo la secuencia descrita
en el diagrama adjunto.
Figura No. 30 Equipo para limpieza en laboratorio
Antes de realizar un trabajo de análisis de muestras

se debe proceder a verificar la limpieza del área de
Limpieza del área
trabajo y en caso sea necesario proceder a
limpiarla
Limpiar todos los equipos a utilizar procediendo a

Limpieza de equipos lavarlos cuando corresponda y secar con
temperatura todo el material de vidrio

655006124.doc
2da Etapa: OBTENCIÓN DE LA MUESTRA
Seguir todo el procedimiento de obtención de muestras representativas, bien sea de muestras

sólidas o soluciones , con el propósito de garantizar que los resultados que se obtengan
representan a la muestra original. Las etapas a desarrollar se presentan en el diagrama siguiente.
Figura No. 31 Pesar la cantidad de muestra requerida para el análisis
Secar, Homogenizar y obtener la cantidad de

Muestras sólidas muestra indicada para ser sometida a análisis.
Agitar completamente la muestra y obtener el

Muestra líquida volumen requerido para realizar el análisis.

655006124.doc
3ra Etapa: DOSIFICACIÓN DE REACTIVOS
En esta etapa, se adiciona los reactivos para disolver o precipitar los elementos según
corresponda, de acuerdo al procedimiento del análisis. Se recomienda seguir la secuencia
presentada en el diagrama.
Figura No. 32 Adición de reactivos a la muestra
Agregar los reactivos adecuados en la dosis y

secuencia establecida para atacar la muestra y
Reactivos de ataque llevar a los elementos a la solución o al
precipitado..
Dosificar la cantidad de reactivo establecida

para acondicionar la solución y dejarla en
Reactivos de condiciones de poder ser sometida a la lectura
acondicionamiento en el equipo de absorción atómica. Por ejemplo
floculante, para acelerar la cinética de
sedimentación de las partículas finas.

655006124.doc
4ta Etapa: ANÁLISIS
El volumen adecuado de la solución, completamente clarificada debe ser llevada hacia el equipo de
absorción atómica y colocada en la secuencia indicada con los estándares y muestras en blanco
para su lectura respectiva. Las actividades a desarrollar se muestran en el diagrama adjunto.
Figura No. 33 Lectura de las muestras en el equipo de absorción atómica
Obtener el volumen indicado de la solución

Obtención de la muestra clarificada, para la lectura de la concentración de
los elementos requeridos en el equipo de
absorción atómica.
Lectura Disponer los estándares, las muestras en blanco

y de mineral en la secuencia establecida y
proceder a leer las concentraciones.

655006124.doc
5ta etapa: REGISTRO
Registrar los resultados obtenidos, de la lectura de las muestras en el equipo de absorción atómica.
La secuencia se muestra en el diagrama adjunto.
Figura No. 34 Registro electrónico de resultados
Registro electrónico Grabar y guardar los resultados en la carpeta

establecida.
Copiar los resultados al registro físico (cuaderno)

Registro físico indicado para posteriores verificaciones o
elaboración de los reportes e informes
respectivos.

655006124.doc

Figura No. 1 Procedimientos LQ-AA-TO1 Á LQ-AA-TO9: 1.5 Descripción de La Fase de Análisis Por Absorción Atomica

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Figura No. 1 Procedimientos LQ-AA-TO1 Á LQ-AA-TO9: 1.5 Descripción de La Fase de Análisis Por Absorción Atomica

Cargado por

Copyright:

Formatos disponibles

Manual de Laboratorio Químico Metalúrgico

1.5 DESCRIPCIÓN DE LA FASE DE ANÁLISIS POR ABSORCIÓN ATOMICA

El Equipo de absorción atómica trabaja en base a la espectrofotometría, que se refiere al uso de la

Figura No. 1 Espectrofotómetro de Absorción atómica

Figura No.2 Elementos determinables por espectroscopia atómica

Manual de Laboratorio Químico Metalúrgico Página 1 de 24

1.5.1 PRINCIPIOS DE LAS TÉCNICAS EXPERIMENTALES EN ABSORCIÓN ATÓMICA

Análisis Cuantitativo por Absorción Atómica

La absorbancia guarda una relación lineal con la concentración.

Figura No. 4 Relación entre la concentración y la absorbancia

La importancia de la absorbancia estriba en que es directamente proporcional a la concentración de

La absorbancia, A, es adimensional. La concentración de la muestra, c, suele expresarse en moles

Figura No. 5 Relación entre la concentración y la absorbancia

Depende de la línea de resonancia utilizada, la longitud de la celda de absorción (ranura del

BLANCO MUESTRA BLANCO BLANCO MUESTRA BLANCO

Figura No. 6 Relación entre el tiempo y la absorbancia

La sensibilidad o concentración característica define solo el tamaño de la señal de absorción.

Manual de Laboratorio Químico Metalúrgico Página 4 de 24

1.5.2 COMPONENTES BÁSICOS DE UN ESPECTROFOTÓMETRO

El fundamento de la absorción atómica es similar a cualquier otro método instrumental de

Los componentes básicos de un espectrofotómetro de absorción atómica son:

Figura No. 7 Componentes de un espectrofotómetro Absorción Atómica

Lámpara de Cátodo Hueco

Manual de Laboratorio Químico Metalúrgico Página 5 de 24

Figura No. 8 Lámpara de cátodo hueco

Figura No. 9 Descripción de una lámpara de cátodo hueco

Proceso de emisión en estas lámparas

El proceso de emisión de estas lámparas se ilustra en la Figura 10.

Manual de Laboratorio Químico Metalúrgico Página 6 de 24

Figura No. 10 Proceso de emisión en una lámpara de cátodo hueco

Características de las Lámparas de Cátodo Hueco

Lámpara de Descarga sin Electrodo

Figura No. 11 Lámpara de descarga sin electrodo

Manual de Laboratorio Químico Metalúrgico Página 7 de 24

Disponibilidad de Lámparas EDL

Fotómetro de Haz Simple

Manual de Laboratorio Químico Metalúrgico Página 8 de 24

Figura No. 12 Configuración de haz simple

Figura No. 13 Configuración de doble haz

Figura No. 14 Monocromador

Manual de Laboratorio Químico Metalúrgico Página 9 de 24

Función del Monocromador

Figura No. 15 Tubo fotomultiplicador

La finalidad del monocromador es separar el haz incidente dentro de un rango de longitud de

Baja dispersión Alta dispersión

Figura No. 16 Efecto de las rendijas sobre la dispersión

El Sistema de Premezcla y Quemador

Manual de Laboratorio Químico Metalúrgico Página 10 de 24

Figura No. 17 Sistema de premezcla y quemador

Tipos de Cabezales de Quemador

Figura No. 18 Tipo de cabezales del quemador

Oxido Nitroso Acetileno (5 cm de longitud).

Manual de Laboratorio Químico Metalúrgico Página 11 de 24

D) EL CONTROL DE LAS INTERFERENCIAS ANALÍTICAS

Figura No. 19 Representación del proceso de la flama

La temperatura de la llama es un parámetro importante que gobierna el proceso en la llama.

Tabla 2 Determinación del rango de temperatura por el oxidante y el combustible

Oxidante Combustible Temperatura (°C)

Interferencias en absorción atómica

Manual de Laboratorio Químico Metalúrgico Página 12 de 24

neutralizando la fuente de interferencia o preparando patrones que presenten la misma

Las interferencias en absorción atómica pueden causar un aumento o una disminución en el

Tabla 3 Interferencias espectrales y no espectrales
