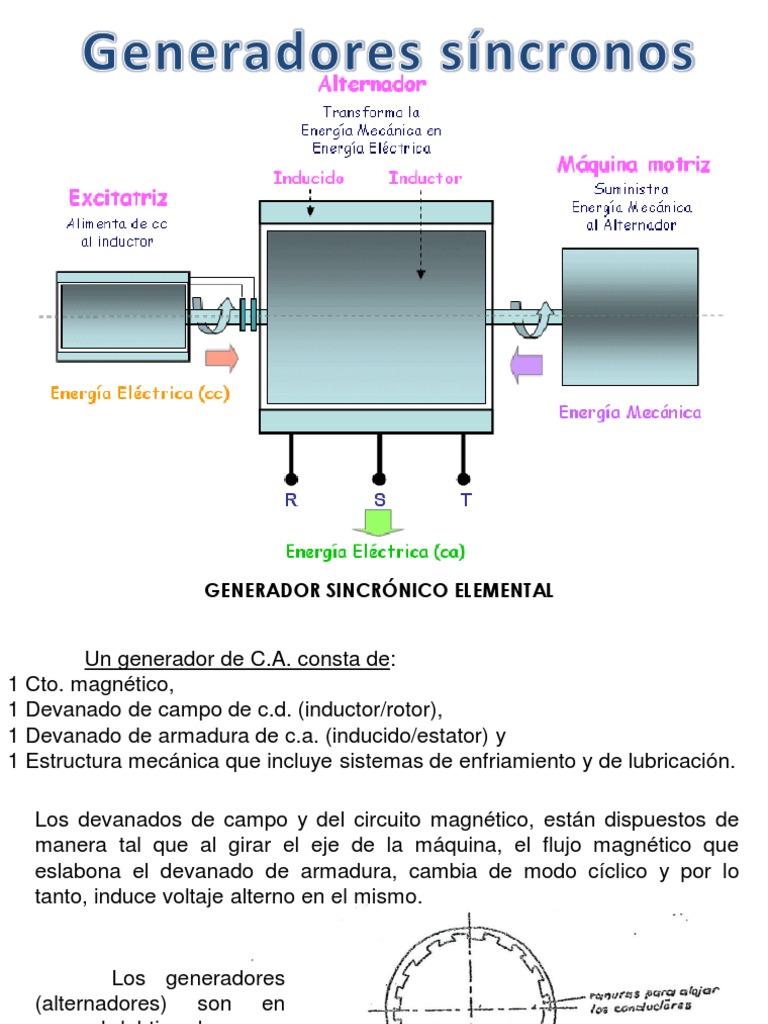

GENERADOR SINCRÓNICO ELEMENTAL

Un generador de C.A. consta de:

1 Cto. magnético,
1 Devanado de campo de c.d. (inductor/rotor),
1 Devanado de armadura de c.a. (inducido/estator) y
1 Estructura mecánica que incluye sistemas de enfriamiento y de lubricación.

Los devanados de campo y del circuito magnético, están dispuestos de

manera tal que al girar el eje de la máquina, el flujo magnético que
eslabona el devanado de armadura, cambia de modo cíclico y por lo
tanto, induce voltaje alterno en el mismo.

Los generadores
(alternadores) son en
general del tipo de campo
móvil, disponiéndose los
conductores sobre el
estator (inducido fijo).
Armadura (Estator)
Ing. Msc. Angela Tiso
LISO O CILÍNDRICO POLOS SALIENTES
De acuerdo a la construcción del rotor, la máquina puede ser: Rotor Liso o de

Polos Salientes
Para producir el flujo, los núcleos polares llevan bobinas inductoras o de
excitación recorridas por una corriente contínua, suministrada por
escobillas y anillos
Construcción frágil, se usa para ser movido por máquinas de baja
velocidad. Su montaje puede ser horizontal o vertical
El estator está constituido por una carcaza de una o dos partes, en cuyo
interior lleva una corona con ranuras formada por un conjunto de láminas.
Para reducir las pérdidas por corrientes parásitas en las caras polares, los
núcleos de los polos se construyen laminados.
Ing. Msc. Angela Tiso
 GENERADOR SINCRÓNICO ELEMENTAL

Inductor de 4 Polos Lisos

Máquina con entrehierro constante y cuyo estator está construido de la
misma forma que el de Polos saliente.
Deben ser movidos a gran velocidad y siempre son horizontales.
El rotor es construido generalmente de una pieza cilíndrica de hierro
forjado, en cuya superficie se labran ranuras longitudinales para alojar las
bobinas del inductor
EXCITACIÓN de los generadores se realiza a través de una corriente
contínua para crear el campo del rotor por lo cual se alimenta por un
pequeño generador DC, acoplado mecánicamente al alternador.
Ing. Msc. Angela Tiso
GENERADOR SINCRÓNICO ELEMENTAL

Ing. Msc. Angela Tiso

GENERADOR SINCRÓNICO ELEMENTAL

Ing. Msc. Angela Tiso

 F.E.M. inducida en un Devanado
En los devanados de las máquinas eléctricas se inducen f.e.m.s debidas a las variaciones de flujo
enlazado por los arrollamientos. Estos cambios son el resultado de:

a) La variación con el tiempo de la magnitud

del flujo, lo que da lugar a la f.e.m de
pulsación o de acción transformadora (ep)
b) Del movimiento del circuito inducido,
respecto del flujo, resultando una f.e.m. de
rotación, velocidad o movimiento (er) Caso:
Generador Sincrónico
c) De la combinación de los 2 casos anteriores,
apareciendo las f.e.m.s (ep y er)

1) El flujo inductor (1) varía senoidalmente con el tiempo, para ello se introduce en el
estator una c.a. de frecuencia f1 y pulsación w1.

2) El flujo inductor se distribuye senoidalmente por la periferia del entrehierro

3) El eje del devanado del rotor tiene una posición respecto al eje del flujo del estator
definido por alfa=wmt, es decir, en t=0 alfa=0 (alfa=número de grados geométricos)

4) El bobinado del inducido está en circuito abierto, para considerar únicamente el

efecto de generación de f.e.m.; la frecuencia de la señal obtenida será f2 que
corresponde a una w2

Ing. Msc. Angela Tiso

 F.E.M. para un Generador Sincrónico / Inducido Móvil – Flujo constante
De la expresión de la f.e.m. inducida en un devanado de una Máquina eléctrica:

En este caso en que el devanado inductor está alimentado con una c.c., es decir w 1=0, la f.e.m. resultante, debido
al movimiento del inducido será:
e2 = N2 p m max senp

Ing. Msc. Angela Tiso

GENERADOR SINCRÓNICO ELEMENTAL
Miguel Fuentes
F.E.M. GENERADA

Miguel Fuentes
GENERACIÓN TRIFÁSICA

Ing. Msc. Angela Tiso

 Factores que afectan la f.e.m.
A fin de facilitar el cálculo de la f.e.m. se realizaron hipótesis, no obstante
en realidad ocurren las siguientes diferencias:

a) El flujo inductor, no se reparte siempre de una forma senoidal en el entrehierro

b) El devanado no se encuentra concentrado, sino distribuido en ranura a lo largo de

la periferia de la máquina

c) Los arrollamientos no son siempre de paso diametral, sino que presentan

acortamientos de paso, con objeto de mejorar la forma de onda de f.e.m.
inducida.
Cada uno de estas diferencias introduce un factor que hace que la f.e.m. inducida
sea menor, quedando el Voltaje rms o valor pico:

De: Erms = A: Erms = 4,44 Kd . Kp

(fase) (fase)
Donde:
N : es el número total de vueltas por fase
f : Frecuencia del inducido en Hertz (Hz) Kw = Kp . Kd
: Flujo máximo por polo en webers (wb)
Kd : Factor de distribución
Kp : Factor de paso
Kw: Factor de Bobina o factor de devanado
Máquinas Eléctricas II Ing. Msc. Angela Tiso
Miguel Fuentes
Ensayo en vacío:
 Ensayo en vacío:
1. Lleve al generador
sincrónico a su velocidad
A Generador Sincrónico
+ nominal a través del motor
A ra
primo, la velocidad se
Vdc V V debe mantener
Z ZZ constante durante todo
raj el ensayo.
- V 2. Mida en los terminales del
generador sincrónico la
A
Motor Primo + F FF tensión inducida, con la
corriente de excitación en
Vdc
If cero.
- 3. Incremente la tensión
inducida en pasos
Excitatriz
progresivos y uniformes a
través de la corriente de
Monte el circuito mostrado en la figura excitación hasta obtener la
anexa y proceda de la siguiente tensión nominal del
generador.
manera:
4. Incremente la corriente de
excitación hasta
sobrepasar en un 30% la
tensión nominal del
generador sincrónico.
5. Proceda a disminuir la
Para obtener la Reactancia Sincrónica:
 Ventajas, por lo cual es la más usada:
• Niveles de Tensión por fase menor
• Esquema de protección más sencillo

Miguel Fuentes
RECAPITULANDO
PRINCIPIO DE FUNCIONAMIENTO EN CARGA
PRINCIPIO DE FUNCIONAMIENTO EN CARGA
PRINCIPIO DE FUNCIONAMIENTO EN CARGA
PRINCIPIO DE FUNCIONAMIENTO EN CARGA
CARACTERÍSTICA EXTERNA DEL GENERADOR SINCRÓNICO

Miguel Fuentes
CARACTERÍSTICA EXTERNA DEL GENERADOR SINCRÓNICO

Miguel Fuentes
CARACTERÍSTICA EXTERNA DEL GENERADOR SINCRÓNICO

Miguel Fuentes
CARACTERÍSTICA EXTERNA DEL GENERADOR SINCRÓNICO

1. Lleve al generador sincrónico a su velocidad nominal a través del motor

primo, la velocidad se debe mantener constante durante el ensayo.
2. Incremente la corriente de excitación hasta que en los terminales del
generador se obtenga la tensión nominal. Nota: Este valor de la corriente
de excitación se debe mantener constante.
3. Cierre el interruptor tripolar que conecta la carga y con un de factor de
potencia constante, proceda a variar la corriente de armadura del
generador.
4. Para cada variación de carga, mida el valor de la tensión (Vt) y de la
corriente de armadura (Ia).
5. Regrese la carga a su posición inicial y desenergice el contactor.
6. Disminuya la corriente de excitación del generador hasta cero.
7. Desconecte la alimentación del motor primo y espere que se detenga
 CARACTERÍSTICA EXTERNA DEL GENERADOR SINCRÓNICO

El factor de potencia del generador es el factor de potencia de la carga

Miguel Fuentes
Miguel Fuentes
Miguel Fuentes
1. Lleve el generador a su velocidad nominal a
través del motor primo, la misma debe If Fp en atraso
mantenerse constante durante todo el Fp unitario
ensayo.
2. Con el contactor abierto, Incremente la Fp en atraso
corriente de excitación hasta que en los
If
terminales de la armadura se obtenga la para
tensión nominal del generador. Vn
3. Cierre el contactor que conecta la carga y con
un factor de potencia constante, proceda a
incrementar la corriente de armadura.
4. Para cada variación de la carga, varíe la
corriente de excitación a fin de mantener la Ia
tensión del generador constante a su valor
nominal.
5. Regrese la carga a su posición inicial y
desenergice el contactor.
6. Disminuya la corriente de excitación del
generador hasta cero.
7. Desconecte la alimentación del motor primo y
espere que se detenga.
EFICIENCIA DEL GENERADOR SINCRÓNICO
1er. ensayo: Hacer funcionar el generador a su velocidad nominal sin excitación

Vdc*Idc= (Pmec+Pn+I2dcRadc) + (Pmec+Pnu)

Pérdidas de Mdc Pérdidas del Gsinc

2do. ensayo: Hacer funcionar el generador en vacío y a tensión y velocidad nominal

Vdc*I´dc= (Pmec+Pn+I´2dcRadc) + (Pmec+Pnu)

Pérdidas de Mdc Pérdidas del Gsinc

3er. ensayo: Hacer funcionar el motor dc sin el acople al generador y velocidad nominal

Vdc*I´´dc= (Pmec+Pn+I´´2dcRadc)
Pérdidas de Mdc
 PÉRDIDAS VERSUS CARGA
Pmec = Vdc*Idc - (Pmec+Pn+I2dcRadc)
Pérdidas de Mdc

PnGen = VdcIdc – (Pm+Pn+I2dcRadc) - Pmec

PÉRDIDAS EN CARGA, cortocircuitando a velocidad de sincronismo

Pmec + Pnu + 3Ia2Ra

Pg = V3 Vt Ia cos@ = 0 En cortocircuito Vt=0

Pcarga = VdcI´´´ - (Pmec+Pnu+Idc2´´´Radc)+Pmec gs

Miguel Fuentes
