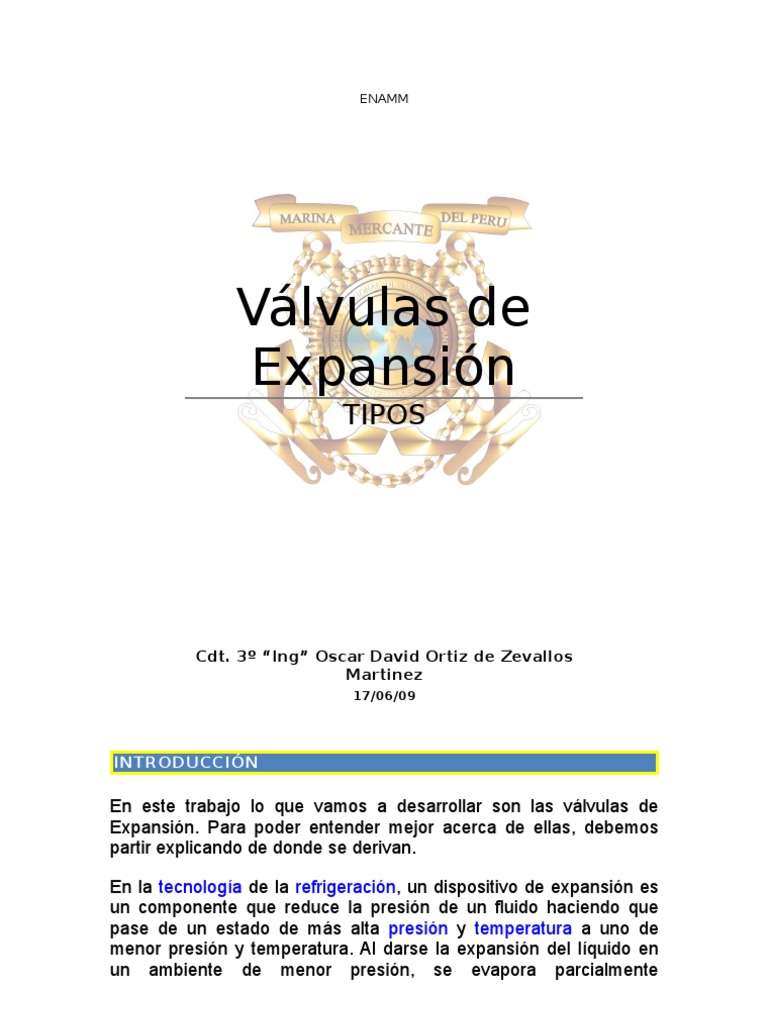

ENAMM

Válvulas de
Expansión
TIPOS

Cdt. 3º “Ing” Oscar David Ortiz de Zevallos

Martinez
17/06/09

INTRODUCCIÓN

En este trabajo lo que vamos a desarrollar son las válvulas de

Expansión. Para poder entender mejor acerca de ellas, debemos
partir explicando de donde se derivan.

En la tecnología de la refrigeración, un dispositivo de expansión es

un componente que reduce la presión de un fluido haciendo que
pase de un estado de más alta presión y temperatura a uno de
menor presión y temperatura. Al darse la expansión del líquido en
un ambiente de menor presión, se evapora parcialmente
reduciéndose la temperatura al absorber calor del mismo. A su
salida se pretende tener un aerosol, pequeñas gotas de refrigerante
en suspensión, que facilite la posterior evaporación.

Son empleados en sistemas de refrigeración y aire acondicionado,

entre los que tenemos:

• El tuvo capilar (en los refrigeradores domésticos y pequeños

sistemas climatizadores).
• La válvula de expansión (manual, termostática (VET) y/o
electromecánica).
• El restrictor: Este dispositivo además, y según su tipo, regula
el caudal de refrigerante en circulación, adecuándolo a la
carga térmica a la que se ve sometido el sistema frigorífico,
así como a las temperaturas del medio de trabajo.

VÁLVULA DE EXPANSIÓN

Como ya lo mencionamos anteriormente, la Válvula de Expansión,

es un tipo de Dispositivo de expansión (un elemento de las
máquinas frigoríficas por compresión) en el que la expansión es
regulable manual o automáticamente. Una de las ventajas que nos
ofrece es que regula de una manera activa la expansión, al ser
activada por el recalentamiento.

TIPOS DE VÁLVULA DE EXPANSIÓN:

• Manual: en la que la regulación se realiza mediante un tornillo.

 • Termostática (VET), en la cual es la temperatura de
calentamiento del líquido (medida por el bulbo) la que regula
la expansión.
• Termostática con compensación de presión, para equipos
medianos o grandes o que trabajen a altas presiones.
• Electrónica o electromecánica.

SE COMPONE DE:

• Un cuerpo compuesto por una cámara en la cual se produce

la expansión, al pasar el fluido refrigerante a ésta a través de
un orificio cilindro-cónico obturado parcialmente por un
vástago. Y los tubos de entrada y salida del fluido.
• Un elemento de potencia que actúa sobre el vástago para
abrir o cerrar el paso de refrigerante a la cámara de
expansión.
• Un regulador o tornillo que nos limita la cantidad mínima de
caudal.
• Un bulbo situado a la salida del evaporador, conectado por un
capilar al elemento de potencia y que actúa sobre éste.
• Un tubo de compensación de presión conectado también a la
salida del evaporador, y que ayuda a funcionar al obturador.

TIPOS DE VÁLVULAS DE EXPANSIÓN

VÁLVULA DE EXPANSIÓN MANUAL:

Son válvulas de aguja que constan

de una varilla metálica que acaba en
una punta cónica. La varilla se
regula con un tornillo pudiendo
aproximarse más o menos el
conducto de circulación del fluido
frigorífico.
VÁLVULA DE EXPANSIÓN ELECTRÓNICA:

Las válvulas de expansión

electrónicas son las únicas que
permiten, el funcionamiento ideal
del evaporador, manteniéndolo
lleno de líquido y gas refrigerante
y permitiendo que sólo salga del
mismo gas sobrecalentado para
no dañar el compresor.
Las válvulas de expansión
electrónicas, además de la
máxima utilización del evaporador, ofrecen una serie de ventajas
con respecto a las válvulas de expansión termostáticas:

Son ideales para trabajar en aquellos casos en que las cargas

sufren grandes variaciones. Donde las presiones de condensación
sufren grandes cambios. Ahorran energía. Esta nueva válvula de
expansión electrónica está accionada por un motor paso a paso y
controlada por un microprocesador. El motor paso a paso le permite
una notable precisión en la regulación con 480 pasos en una
carrera de 15 mm. El nuevo software de regulación implementado
por Carel permite que el equipo de refrigeración ó aire
acondicionado trabaje en condiciones óptimas aún con presiones de
trabajo variables.

Estas válvulas son ideales para la alimentación de evaporadores de

equipos tales como: chillers, equipos acondicionadores con bomba
de calor, equipos para cámaras frigoríficas, etc. La misma válvula y
control pueden operar en equipos de refrigeración a bajas
temperaturas y son compatibles con todos los refrigerantes R22,
R134, R404, R407, Amoníaco, CO2, etc. La capacidad disponible
es de 2Kw hasta 50Kw. El movimiento axial del PIN, da una perfecta
linealidad en el flujo refrigerante y la entrada del mismo puede ser
en ambos lados, lo que la hace ideal para equipos con bomba de
calor. En un chiller se puede usar esta válvula, junto con el control
del chiller, ya sea Microchiller o pCO2 y mediante una salida digital
de cualquiera de estos dos controles habilitar la válvula de
expansión electrónica. Es decir, le avisa cuando el compresor está
en marcha o no.

VÁLVULA DE EXPANSIÓN TERMOSTÁTICA:

Una válvula termostática es una válvula de regulación accionada

en función de un parámetro de temperatura de agua, de aire,…
Funciona como un termostato de todo o nada y actúa sobre el
circuito hidráulico sobre el cual se instala. Permite una regulación
precisa de la temperatura ambiente.

Es el elemento que asegura la alimentación automática del fluido

frigorífico a la evaporadora, para poder llenar ésta de líquido según
las necesidades caloríficas.
Válvula de expansión termostática con igualización de presión
interna. Casos de utilizacion: Utilizamos este tipo de válvulas en
instalaciones de baja potencia frigorífica: El evaporador tiene una
sola batería (sin distribuidor de líquido ni colector). Conoce el
funcionamiento de la Válvula de expansión termostática.
Controla mediante un orificio el flujo del refrigerante líquido en el
evaporador, según se requiera, mediante un vástago y asiento de
tipo de aguja que varía la abertura.
La aguja está controlada por un diafragma sujeto a tres fuerzas. La
presión del evaporador es ejercida debajo del diafragma y tiende a
cerrar la válvula. La fuerza del resorte de sobrecalentamiento es
ejercida debajo del diafragma en la dirección de cierre. Opuesta a
estas dos fuerzas se encuentra la presión ejercida por la carga en
el bulbo térmico que está unido al tubo de succión a la salida del
evaporador; esta carga, es el mismo refrigerante que está siendo
utilizado en el sistema.

Con la unidad en funcionamiento el refrigerante en el evaporador se

evapora a presión y temperatura de saturación. Durante el tiempo
que el bulbo térmico esté expuesto a una temperatura superior, éste
ejercerá una presión más elevada que la del refrigerante en el
evaporador y, por consiguiente, el efecto neto de estas dos
presiones producirá la apertura de la válvula. El resorte de
sobrecalentamiento tiene una presión fija que hace que la válvula se
cierre siempre que la diferencia neta entre la presión de bulbo y la
presión del evaporador sea inferior a la fijada para el resorte de
sobrecalentamiento.

A medida que se eleva la temperatura del gas refrigerante que

abandona el evaporador (un aumento en el sobrecalentamiento) la
presión ejercida por el bulbo térmico colocado en la salida del
serpentín se aumenta y el flujo a través de la válvula de expansión
aumenta; a medida que la temperatura del gas disminuye (una
disminución del sobrecalentamiento) decrece la presión ejercida por
el bulbo térmico y la válvula de expansión se cierra ligeramente
disminuyendo el flujo.

Con un evaporador y una válvula de expansión correctamente

seleccionada para la carga, la alimentación de la válvula de
expansión será bastante estable en el punto de sobrecalentamiento
deseado. Una válvula mal seleccionada produce un control de
refrigerante inadecuado el cual puede ocasionar variaciones de
presión de succión del compresor y posible retorno de líquido al
compresor.

VÁLVULA DE EXPANSIÓN AUTOMÁTICA:

Una válvula de expansión automática (AEV o AXV) ó de expansión
de presión controlada es una válvula operada por control de
refrigerante mediante el lado de baja presión. La válvula estrangula
el líquido refrigerante en la línea de líquido a una presión constante.
Mientras el compresor está trabajando, el refrigerante líquido es
atomizado dentro del evaporador (lado de baja presión). Un sistema
que use una válvula de expansión automática es algunas veces
llamado un sistema seco. El evaporador nunca se llena con líquido
refrigerante pero recibe una niebla de él.

Funcionamiento: la válvula de expansión abre únicamente cuando

la presión del evaporador cae o baja. La caída de presión ocurre
solo cuando el compresor se enciende. El control del motor (bulbo
sensor) es colocado en la línea de succión este switch se abrirá y
para el moto compresor. La presión del lado de baja será suficiente
para cerrar la válvula de expansión.

Estas válvulas son ajustables. Permiten la apertura de la aguja de la

válvula en un amplio rango de presiones, las válvulas de expansión
deben ser ajustadas con referencia a la presión atmosférica la cual
afecta su operación. A mayores altitudes la presión atmosférica
decrece. El tornillo de ajuste debe ser modificado para presiones
atmosféricas bajas. Los refrigerantes con diferentes presiones de
evaporación tienen diferentes valores de ajuste para las válvulas de
expansión. Hay muchos y diferentes diseños de estas válvulas de
expansión. Es importante recordar que la capacidad de la válvula
debe ser igual que la capacidad de la bomba.

VÁLVULA DE EXPANSIÓN AUTOMÁTICA DE DIAFRAGMAS:

Las válvulas de expansión automáticas de diafragmas tienen topes
para prevenir movimientos exagerados del diafragma, el diafragma
tiene corrugaciones concéntricas para mejorar su flexibilidad. El
diafragma separa la presión atmosférica y la presión del sistema. El
control de operación es efectuado por tres fuerzas básicas. Primero
la fuerza de un resorte ajustable, este comprime el diafragma
abriendo la válvula. La segunda fuerza es un tornillo por debajo del
diafragma. Este mueve el vástago y una bola cheque hacia arriba el
cual cierra la válvula. La tercera fuerza es la presión de salida
debajo del diafragma. Hay varias formas de diseño de válvulas de
diafragma.

Las válvulas de expansión automática sellan el orificio del

refrigerante durante parte del ciclo de apagado. Para balancear la
presión se diseña un orificio por el cual pasa el refrigerante a través
de la válvula. Típicamente es una ranura en forma de "V" en el
asiento de la válvula el by pass o la apertura de flujo es muy
pequeña ella no interfiere en la operación de la válvula cuando el
compresor está funcionando. Cuando se use este tipo de válvulas
de expansión debe usarse una carga correcta de refrigerante. De
otra manera, puede pasar líquido refrigerante a la línea de succión
esto causara sudoramiento o congelamiento en la línea de succión
también puede dañar el compresor.

BIBLIOGRAFÍA
1. http://www.recal.cl/p/boilers/sicc/inst.209spte.jpg

2. http://html.rincondelvago.com/conservacion-de-alimentos-por-
frio.html

3. http://es.wikipedia.org/wiki/V%C3%A1lvula_de_expansi%C3%
B3n

4. http://es.wikipedia.org/wiki/Dispositivo_de_expansi%C3%B3n

5. http://es.he.professional.danfoss.com/Content/bc183c33-
136c-4e86-a5e6-3412d4859a68_MNU17414112_SIT111.html

6. http://www.caloryfrio.com/diccionario-tecnico-
profesional/v/valvula-termostatica.html

7. http://2.bp.blogspot.com/_HPTI81Sqbwk/R0omuN39vxI/AAAA
AAAAAIM/uXbFeF643LU/S220/diafragma.jpg

8. http://refrigeracion.mforos.com/113450/2290606-valvulas-de-
expansion-electronicas/
