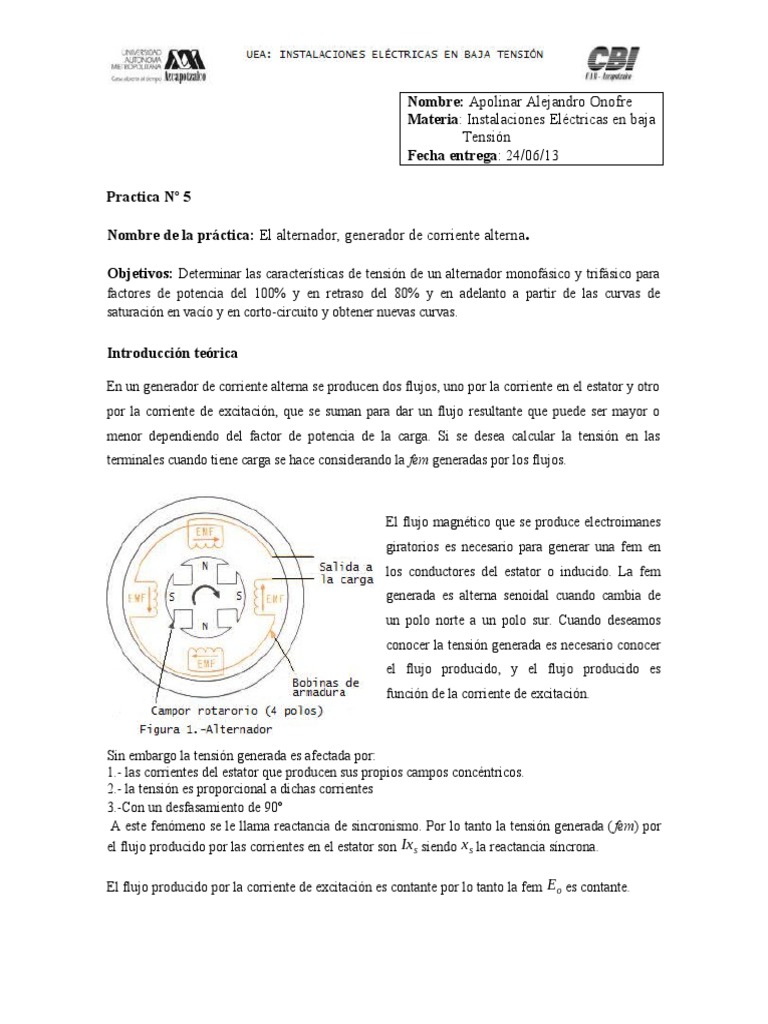

Nombre: Apolinar Alejandro Onofre

Materia: Instalaciones Eléctricas en baja

Tensión
Fecha entrega: 24/06/13

Practica Nº 5

Nombre de la práctica: El alternador, generador de corriente alterna.

Objetivos: Determinar las características de tensión de un alternador monofásico y trifásico para

factores de potencia del 100% y en retraso del 80% y en adelanto a partir de las curvas de
saturación en vacío y en corto-circuito y obtener nuevas curvas.

Introducción teórica

En un generador de corriente alterna se producen dos flujos, uno por la corriente en el estator y otro
por la corriente de excitación, que se suman para dar un flujo resultante que puede ser mayor o
menor dependiendo del factor de potencia de la carga. Si se desea calcular la tensión en las
terminales cuando tiene carga se hace considerando la fem generadas por los flujos.

El flujo magnético que se produce electroimanes

giratorios es necesario para generar una fem en
los conductores del estator o inducido. La fem
generada es alterna senoidal cuando cambia de
un polo norte a un polo sur. Cuando deseamos
conocer la tensión generada es necesario conocer
el flujo producido, y el flujo producido es
función de la corriente de excitación.

Sin embargo la tensión generada es afectada por:

1.- las corrientes del estator que producen sus propios campos concéntricos.
2.- la tensión es proporcional a dichas corrientes
3.-Con un desfasamiento de 90º
A este fenómeno se le llama reactancia de sincronismo. Por lo tanto la tensión generada ( fem) por
el flujo producido por las corrientes en el estator son Ix s siendo x s la reactancia síncrona.

El flujo producido por la corriente de excitación es contante por lo tanto la fem Eo es contante.
 √ 2 2
Eo = ( Et cos ∅+ IR ) + ( Et sen ∅ + I x s )

Si el factor de potencia de la carga se altera se puede ver que la diferencia entre la tensión Et y la
tensión en vacío Eo depende del factor de potencia de la carga que varía la corriente en el
generador.

La variación de tensión con el cambio de carga para tres factores de potencia, manteniendo
constante la corriente de excitación.

Características de tensión generada

contra corriente de carga con
I f =constante y rpm=constante

La regulación de tensión de un alternador es la elevación de tensión en las terminales cuando la

carga se conduce en los KVA de plena carga a cero, permaneciendo constante la velocidad y la
corriente,
Eo−E t
R %= x 100
Et
De excitación.
La regulación de tensión es diferente para cada factor de potencia y puede llegar a ser negativa si el
factor de potencia está en adelanto.
La curva de saturación en vacío para un alternador se obtiene llevando el alternador a la velocidad
nominal habiendo variar la corriente de excitación I f y midiendo Eo en vacío.

Para la curva de corto-circuito se obtiene quitando la corriente de excitación y cortocircuitando las

terminales del alternador a través del ampérmetro, aumentando gradualmente la corriente de
excitación I f , la grafica será una recta por lo que no se requiere muchos puntos (4)

Diagrama de conexión para obtener la impedancia de sincronismo del alternador trifásico.

Saturación en vacío y corriente de corto-circuito.

Curvas de saturación en vacío y corrientes de

corto-circuito para obtener la reactancia síncrona.

El cálculo de la reactancia síncrona se obtiene:

V =I a Z

V
=√ R + X s
2 2
Z=
Ia

R se determina haciendo circular una corriente continua por el inducido (estator) y midiendo voltaje
y corriente: R=V/I

Lecturas:

1.-Para saturación en vacío- Tensión en el inducido fem Eo y corriente de excitación I f a velocidad

nominal.
2.- corto-circuito- corriente en el inducido I a y corriente de excitación I f a velocidad constante.
3.- Reactancia síncrona – cálculo de la reactancia del inducido en función de la corriente de
excitación.
4.- Curva de carga.- tensión entre terminales Et en función de la corriente del inducido I a calculada
para factores de potencia del 100% y 80% en retraso y adelanto, utilizando la corriente de
excitación constante.

Resultados Obtenidos:
Eo (vacío) R L C If I V (carga) Ʀ
160V 300 3.9 163
300 2.02 167
300 1.95 198

Equipo Utilizado:
Motor de inducción
Maquina síncrona
Ampérmetro de C.C
Voltmetro de CA
Ampérmetro de CA
Módulo de resistencias
Módulo de capacitancias
20 cables
1 banda

Bibliografía.- Wildi y de Vito- Experimentos con equipo eléctrico- Limusa

Gray Wallace- Electrotecnia-Aguilar
Preguntas:
1.-Explique el método utilizado para determinar la reactancia de armadura del alternador X s.
2.- ¿Por qué cae más rápidamente la tensión cuando aumenta la carga cuando hay factor de
potencia bajo en retraso?
3.- ¿Porque se expresa la potencia de los alternadores en KVA y no en KW?
Porque también así como generan potencia activa, también generan potencia reactiva cuando su
velocidad rebasa la nominal.
4.- ¿Cómo se mantiene constante en la práctica la tensión de un alternador, para todas las cargas y
factores de potencia?

Conclusión

En lo personal me pareció bastante interesante la práctica, pero lo único que no me gusto es

que se hizo de forma muy acelerada a mi parecer, por lo que no se pudo obtener todos los
datos requeridos en la tabla, además de que son temas que se necesitan poner en práctica y
especial atención, por lo que sugiero amplié las horas para realizar estas prácticas ya que
aparte de que son 2 practicas, son largas y sumamente necesarias para complementar la
parte teórica.
Me agrado la parte de la práctica de iluminación ya que pudimos observar físicamente el
comportamiento de varios focos, así como las potencias que consumen y su nivel de
luminiscencia.
