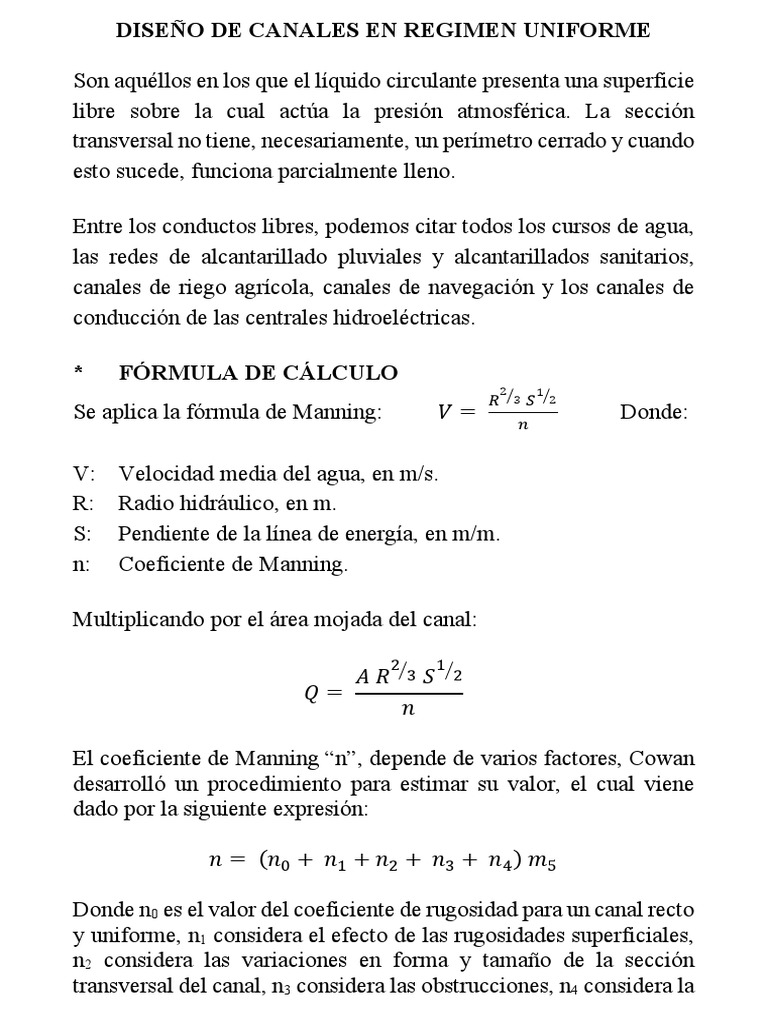

DISEÑO DE CANALES EN REGIMEN UNIFORME
Son aquéllos en los que el líquido circulante presenta una superficie
libre sobre la cual actúa la presión atmosférica. La sección
transversal no tiene, necesariamente, un perímetro cerrado y cuando
esto sucede, funciona parcialmente lleno.
Entre los conductos libres, podemos citar todos los cursos de agua,
las redes de alcantarillado pluviales y alcantarillados sanitarios,
canales de riego agrícola, canales de navegación y los canales de
conducción de las centrales hidroeléctricas.
* FÓRMULA DE CÁLCULO
2 1
𝑅𝑅 �3 𝑆𝑆 �2
Se aplica la fórmula de Manning: 𝑉𝑉 = Donde:
𝑛𝑛
V: Velocidad media del agua, en m/s.
R: Radio hidráulico, en m.
S: Pendiente de la línea de energía, en m/m.
n: Coeficiente de Manning.
Multiplicando por el área mojada del canal:
2� 1�
𝐴𝐴 𝑅𝑅 3 𝑆𝑆 2
𝑄𝑄 =
𝑛𝑛
El coeficiente de Manning “n”, depende de varios factores, Cowan
desarrolló un procedimiento para estimar su valor, el cual viene
dado por la siguiente expresión:
𝑛𝑛 = (𝑛𝑛0 + 𝑛𝑛1 + 𝑛𝑛2 + 𝑛𝑛3 + 𝑛𝑛4 ) 𝑚𝑚5
Donde n0 es el valor del coeficiente de rugosidad para un canal recto
y uniforme, n1 considera el efecto de las rugosidades superficiales,
n2 considera las variaciones en forma y tamaño de la sección
transversal del canal, n3 considera las obstrucciones, n4 considera la
vegetación y m5 es un factor de corrección de los efectos por
meandros en el canal. Estos valores se muestran en el siguiente
cuadro:
Ejemplo:
Determinar el coeficiente de Manning en una canal de tierra, cuya
superficie presenta un grado de irregularidad moderado, su sección
transversal es frecuentemente alternante, además presenta
obstrucciones de efecto apreciable, vegetación alta y apreciable
presencia de meandros.
A continuación, se presenta algunos valores del coeficiente de
rugosidad para un canal recto y uniforme:
Tipo de cauce y descripción Valor de n
Mínimo Normal Máximo
La pendiente longitudinal (So) del fondo de un canal por lo general
está dada por la topografía y por la altura de energía requerida para
el movimiento del agua. La pendiente también depende del tipo de
proyecto; por ejemplo, los canales utilizados para abastecimiento
de agua, como los utilizados en irrigación (Riego por gravedad) y
proyectos hidroeléctricos requieren un punto de entrega alto, por
tanto, es conveniente una pendiente pequeña para mantener en el
mínimo posible las pérdidas en elevación.
Los taludes o pendientes laterales (Z= Ctg θ) de un canal dependen
principalmente de la clase de material. El siguiente cuadro muestra
valores recomendados para distintos tipos de material:
Material Z ɵ
Roca sana, no alterada 0 90°
Roca estratificada ligeramente alterada 0,5 63,43°
Roca alterada, tepetate duro 1 45°
Arcilla densa o tierra con revestimiento de concreto 0,5 63,43°
Suelo limoso arenoso con grava gruesa 2/3 56,31°
Arenisca blanda 3/4 53,13°
Limo arcilloso 3/4 53,13°
Limo arenoso 3/4 53,13°
Material poco estable, arena y tierra arenosa 2 26,56°
Mampostería 0,5 63,43°
Concreto Variable Variable
Tierra algo arcillosa 1.5 33,69°
En el diseño de canales, el cambio brusco de dirección se sustituye
por una curva cuyo radio no debe ser muy grande. Las siguientes
tablas indican radios mínimos, en las cuales B representa el ancho
de la base del canal.
Capacidad del canal Radio mínimo (m) Fuente:
Hasta 10 m3/s 3B International
De 10 m3/s a 14 m3/s 4B Institute for Land
De 14 m3/s a 17 m3/s 5B Reclamation and
De 17 m3/s a 20 m3/s 6B Improvement
De 20 m3/s a más 7B International, 1978
* Ministerio Agricultura, Lima 1978 * Proyecto Tinajones, Chiclayo 1984
* CRITERIO DE DISEÑO
En zonas con pendientes no pronunciadas y estables, el canal puede
desarrollarse por medio de secciones de corte total o secciones
combinadas corte-relleno (fig. a y b). En los sectores empinados y
estables resultará conveniente incorporar un muro en el sector
exterior (fig. c hasta f).
En lo posible, el trazado horizontal del canal deberá ser tal que
garantice que su pendiente longitudinal sea paralela a la del terreno,
lo cual se logrará en terrenos de topografía muy uniforme. Si este
es el caso, y especialmente en canales revestidos, la recomendación
es que se utilice el criterio de la Sección de Máxima Eficiencia
Hidráulica (MEH), pues es la que, por lo general, resulta como la
más económica en este tipo de topografía: menor excavación y
menor recubrimiento:
Cuando la topografía es muy irregular, de seguro aparecerán
profundidades para la rasante del canal que estarán asociadas a
indeseables sobre-excavaciones. En estas condiciones ya el criterio
de máxima eficiencia hidráulica no estará asociado a la economía,
por lo que será recomendable utilizar secciones en las que el ancho
de la base es menor que el correspondiente a la sección de máxima
eficiencia. De esta forma, al prevalecer una sección más angosta, el
volumen de sobre-excavación se verá reducido. En la siguiente
figura se muestra lo mencionado:
Para el diseño de canales sólo contamos con la ecuación de
Manning y al menos dos incógnitas: El tirante de agua y el ancho
del canal (o también: el área mojada y el Radio hidráulico).
Por esta razón, es necesario introducir ciertas condiciones, basadas
principalmente en recomendaciones teórico-prácticas, así como
económicas, que permitan lograr una solución adecuada al
problema de la conducción de agua, según veremos más adelante.
El trazo del canal debe obedecer a criterios de radios mínimos de
curvatura y pendientes mínimas y máximas (esto último,
especialmente en canales no revestidos). Es muy similar, al diseño
geométrico de carreteras, con una única diferencia: la pendiente
siempre es descendente pues el flujo se mueve por gravedad.
De esta forma, antes de iniciar el proceso de diseño es conveniente
que hayamos considerado estos aspectos, especialmente en lo que
respecta a si utilizaremos canales revestidos o no pues generalmente
los primeros suelen requerir de una inversión inicial elevada, pero
a mediano y largo plazo el costo de mantenimiento justifica su
selección.
Canales Revestidos Canales No Revestidos
Requieren de Mayor Inversión
Menores Costos de Construcción Inicial
Inicial
Requieren de Mantenimiento frecuente el
Requieren de Poco mantenimiento
cual es generalmente de costo elevado, por
(bajo costo)
pérdida de taludes o socavación.
Mayores secciones transversales,
Menores secciones transversales generadas no sólo por las altas rugosidades
(área de excavación) al ser menos del canal sino también por la necesidad de
rugosas sus superficies. utilizar pendientes bajas para evitar
velocidades excesivas.
Disminución de Pérdidas por
Infiltración (si se habla de canales
Mayores pérdidas por Infiltración
para riego éste es un factor de gran
importancia)
Canal sin revestir
Canal revestido
* SECCIÓN DE MÁXIMA EFICIENCIA HIDRÁULICA (MEH)
En términos simples, la sección de Máxima Eficiencia
Hidráulica es aquella para la cual se obtiene el área mojada mínima
para transportar un determinado caudal, con rugosidad, pendiente y
forma geométrica especificada.
De esta forma tendremos que, de lograrse el diseño con la Sección
de Máxima Eficiencia, se podrían minimizar las áreas y volúmenes
de excavación, así como las cantidades relacionadas con la
construcción del revestimiento (menor perímetro mojado). La
ecuación que determina la sección de máxima eficiencia hidráulica:
𝐵𝐵 𝜃𝜃 𝐵𝐵
= 2 𝑇𝑇𝑇𝑇𝑇𝑇 � � o = 2�√1 + 𝑍𝑍 2 − 𝑍𝑍� Donde:
𝑦𝑦 2 𝑦𝑦
B: Base del canal. y: Tirante de agua.
Ɵ: Ángulo que forma el talud con la horizontal (Z = Cot Ɵ)
Z: 0 1/4 1/2 3/4 1 1 1/4 1 1/2 2 3
B/y: 2,00 1,56 1,24 1,00 0,83 0,70 0.61 0,47 0,32
De todas las secciones trapezoidales, la más eficiente es aquella en
la que el ángulo que forma el talud con la horizontal es 60°, es decir:
𝑍𝑍 = 1⁄√3 B/y = 1,15
A continuación, se presenta las relaciones geométricas:
* BORDE LIBRE (BL)
Es la distancia vertical entre el extremo superior del canal y la
superficie libre del agua para el caudal de diseño. No existe ninguna
regla fija para el cálculo del borde libre, debido a que las
fluctuaciones de la superficie del agua en un canal, se puede
originar por diversas causas, como, por ejemplo, la acción del
viento. Una práctica común es considerar un borde libre igual a la
tercera parte del tirante para canales no revestidos (BL = 1/3 Y o BL
= 0,30 + 1/4 Y) e igual a la quinta parte del tirante para canales
revestidos (BL = 1/5Y)
En canales revestidos, se puede determinar el borde libre en función
del tirante y la velocidad del agua (Engineering News Record):
La secretaría de Recursos Hidráulicos de México, recomienda:
Caudal C. Revestido C. sin Revestir
(m3/s) (cm) (cm)
≤ 0,05 7,5 10
0,05 – 0,25 10 20
0,25 – 0,50 20 40
0,50 – 1,00 25 50
> 1,00 30 60
Máximo Villón sugirió los siguientes valores:
B (m) BL (m)
Hasta 0,8 0,4
0,8 – 1,5 0,5
1,5 – 3,0 0,6
3,0 – 20,0 1,0
(Videos 10.1 y 10.2)
Ejemplo: Un canal rectangular de 4,8 m de ancho, que transporta
agua con un tirante igual a 1,2 m; tiene una pendiente de 0,1%, y
está revestido con mampostería (n=0.017). Se desea aumentar en lo
posible el caudal sin cambiar la pendiente del canal o la forma de la
sección. Las dimensiones de la sección pueden cambiarse, pero el
canal debe contener la misma cantidad de revestimiento que la
condición inicial. Calcular las nuevas dimensiones y el aumento
probable del caudal.
* Solución:
- Aplicando la ecuación de Manning, se calcula el caudal en el canal
en su condición inicial: Q = 9,23 m3/s.
- Se aplica la condición de MEH pero considerando que el canal
debe tener la misma cantidad de revestimiento (Q = 11,24 m3/s).
