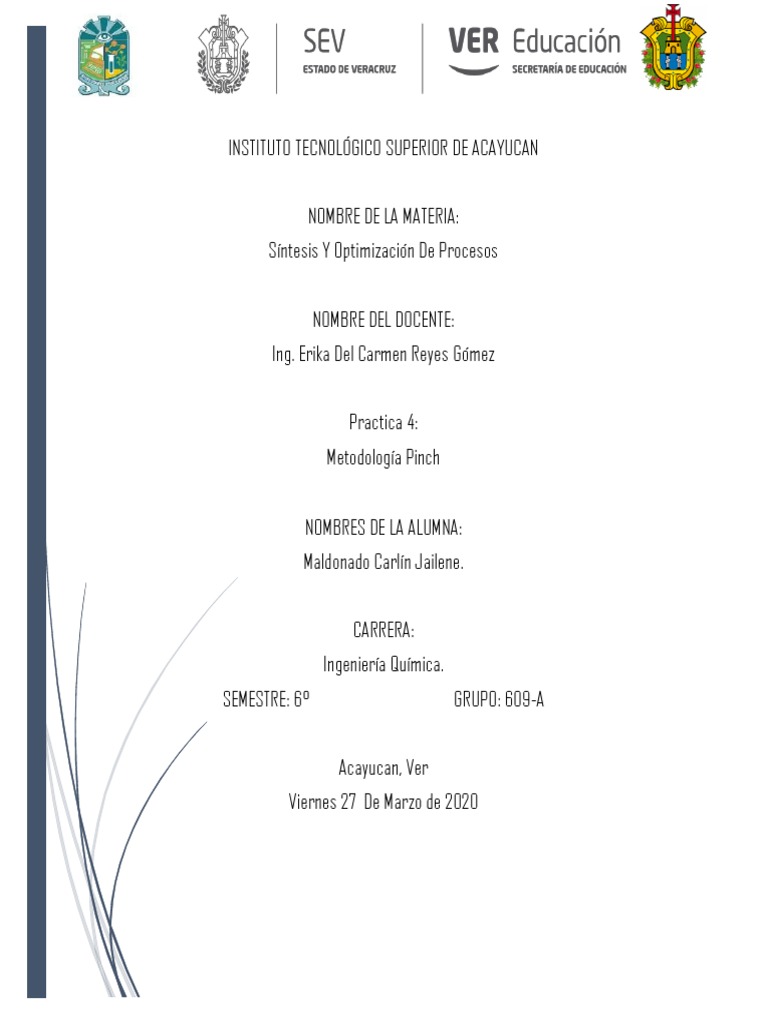

INSTITUTO TECNOLÓGICO SUPERIOR DE ACAYUCAN

NOMBRE DE LA MATERIA:
Síntesis Y Optimización De Procesos

NOMBRE DEL DOCENTE:

Ing. Erika Del Carmen Reyes Gómez

Practica 4:
Metodología Pinch

NOMBRES DE LA ALUMNA:
Maldonado Carlín Jailene.

CARRERA:
Ingeniería Química.
SEMESTRE: 6° GRUPO: 609-A

Acayucan, Ver
Viernes 27 De Marzo de 2020
INTRODUCCIÓN
El análisis Pinch (o metodología Pinch) es una estrategia de diseño de redes de
intercambiadores de calor, que fue creada a finales de los años 70’s. Identifica las
oportunidades de ahorro de energía tanto en nuevos procesos como en el
mejoramiento a plantas en operación. La idea fundamental del análisis Pinch es
utilizar el exceso de calor de las corrientes calientes para pasárselas a las corrientes
frías y así usar lo menos que se pueda los servicios de calentamiento con vapor y
el enfriamiento con agua fría, todos los intercambiadores de calor son con flujos de
contracorriente.

PRINCIPIOS DEL ANÁLISIS PINCH

Esta metodología se basa en procesos químicos y servicios auxiliares con ayuda
dela primera y segunda ley de la termodinámica. Usando la ecuación de energía
de la primera ley se calculan los cambios de entalpia en corrientes que pasan por
intercambiadores de calor.
La segunda ley determina la dirección del flujo de calor, debido a que este solo
puede actuar en dirección de caliente a frío. Una corriente caliente solo puede
enfriarse a una temperatura definida con un percance de temperaturas mínimas
del intercambiador. (Visbal Arteta & Proaño Ávila, 2014)
primera ley se calculan los cambios de entalpia en corrientes que pasan por
intercambiadores de calor. La segunda ley determina la dirección del flujo de calor,
debido a que este solo puede actuar en dirección de caliente a frío. Una corriente
caliente solo puede enfriarse a una temperatura definida con un percance de
temperaturas mínimas del intercambiador. (Visbal Arteta & Proaño Ávila, 2014)

OBJETIVOS DEL ANÁLISIS PINCH

Se utiliza para poder identificar el costo de energía en la red de intercambiadores
de calor, con siglas (RIC).
Predice:
 Los requerimientos de servicios de calentamiento y enfriamiento.
 El número de cambiadores de calor.
El área de intercambio térmico. La red se optimiza con una comparación de costos
de energía y costo de capital dela red, teniendo un costo total anual reducido al
mínimo. Así que con esto se buscará el lograr ahorro financiero dando una mejor
integración de calor en el proceso.
En la práctica, una corriente caliente sólo puede ser enfriada a una temperatura
definida por el acercamiento mínimo de temperaturas del intercambiador. El
acercamiento mínimo de la temperatura es la mínima diferencia térmica en los
perfiles de temperatura de las corrientes para el intercambiador de calor. En el
análisis Pinch, el ΔT min es llamado punto Pinch o condición Pinch, que define la
fuerza motriz mínima permitida en un intercambiador de calor.
Cuando se ha escogido el ΔT min correcto, de acuerdo a las condiciones
económicas de los costos fijos, energéticos y de operación, se ha fijado
automáticamente la posición relativa de las curvas compuestas. El ΔT min se
observa normalmente en un solo punto, entre las corrientes calientes y frías, por lo
tanto, en punto Pinch es único para cada proceso.
Cuando se emplean múltiples servicios auxiliares, pueden aparecer múltiples
puntos Pinch en la red. De todos ellos, sólo uno es el punto Pinch verdadero, y el
resto son puntos pseudopinch.

ANÁLISIS DE COSTOS
En este se evalúa el costo de la producción de vapor utilizado en el proceso como
servicio de calentamiento, el agua utilizada en el proceso como servicio de
enfriamiento o cualquier otro servicio externo. De igual forma se presenta tablas que
resuman la información de los costos por unidad de tiempo de las unidades en los
procesos y se evalúan los costos fijos al utilizar nuevos equipos al proceso
(intercambiadores de calor), para poder realizar la integración energética en el
proceso de obtención.

COSTOS ENERGÉTICOS DEL PROCESO

Una vez que se escogió el ΔT min y que los requerimientos energéticos del proceso
fueron evaluados por las curvas compuestas, se procede a obtener los costos
energéticos para los servicios auxiliares por el proceso.

Dt Min 10
1. 1-2 SELECCIÓN DE LAS CORRIENTES CALIENTES Y FRIAS Y
ENUMERARLAS:

Para ello se debe realizar una tabla que permite organizar la información de forma
simplificada como la mostrada a continuación:

CORRIENTE Te(°C) Ts(°C) Tipo de corriente

1 20 180 Caliente
2 250 40 Fria
3 140 230 Caliente
4 200 80 Fria
Donde en la primera columna se colocará todas corrientes calientes (todas las que
necesitan ser enfriadas) en rojo y todas las corrientes frías (todas las corrientes que
necesitan ser calentadas) en azul.
 2. 3 EXTRACCIÓN DE DATOS DE LAS CORRIENTES Y
DETERMINACIÓN DE ENTALPÍAS Y CALOR ESPECIFICO.

CAUDAL Cp( Kj/ Kg mCp Calor Q

Corriente Tipo Te (°c) Ts(°c) (Kg/s) °C) KW/°c) T (KW)
1 Fria 20 180 10 20 200 -160 -32000
2 Caliente 250 40 5 30 150 210 31500
3 Fria 140 230 20 15 300 -90 -27000
4 Caliente 200 80 25 10 250 120 30000
Total 2500
MCp, representa el flujo másico multiplicado por el calor específico de la corriente. Ti
representa la Temperatura inicial de la corriente antes de sufrir cualquier variación
energética. To representa la temperatura de la corriente luego de haber sufrido un cambio
de temperatura y H, representa la entalpia de la corriente la cual se obtiene mediante la
ecuación 1: H=MCp(To-Ti) (1)

Dt Min 10

3. 4 DIAGRAMA DE INTERVALOS DE TEMPERATURA (TID)

El primer paso es construir el diagrama de intervalos de temperatura, este diagrama

muestra las temperaturas inicial y final de cada corriente. Un intervalo comienza en la
temperatura inicial o final de una corriente y termina donde ésta se encuentra con la
siguiente temperatura inicial o final de la corriente. Teniendo en cuenta que la escala de
temperatura de la corriente fría está desfasada 10 grados, como se ilustra en la tabla 3.
Corrientes Calientes Corrientes Frías
Rango C Rango F Q
2 4 1 3 Intervalo

Caliente 250 240

Fria 240 230 1500
Caliente 200 190 -6000
Fria 190 180 1000
Fria 150 140 -4000
caliente 80 70 14000
caliente 40 30 -2000
30 20 -2000
Qneto 2500

Dt Min 10
 4. 5 CONTRUCCIÓN DEL
DIAGRAMA DE CASCADA
 La energía que sale de cada
rectángulo debe ser mayor o igual que
cero.
 Cada vez que se requiera energía
adicional para completar el balance de
la etapa, se extrae de la utilidad
caliente.
 Al final toda la energía remanente del
proceso se pasa a la utilidad fría

5. 6. CALCULO DE ENTALPIA ACUMULADA

Tabla de Temperaturas Y Entalpias Para Las Corrientes Calientes

Temperatura
Intervalo De Intervalo Del Intervalo
Superior De Entalpia I.T(KW) Entalpia Acumulada
Temperatura De Temperatura (KW)
Intervalo (°C)
30 0 0 0
G 40 (40-30)(0) 0 0
F 80 (80-40)(150) 6000 6000
E 150 (150-80)(150+250) 28000 34000
D 190 (190-150)(150+250) 16000 50000
C 200 (200-190)(150+250) 4000 54000
B 240 (240-200)(150) 6000 60000
A 250 (250-240)(150) 1500 61500
 Temperatura Vs Entalpia Acumulada
300

250
Temperatura (°C)

200

150 Corriente Calientes

Corrientes Frias
100

50

0
0 10000 20000 30000 40000 50000 60000 70000
Entalpia Acumulada (Kw)

El diagrama T-H nos daría una sola curva que representa la energía de todas las
corrientes calientes, (curva compuesta caliente). El mismo proceso se realiza para
las corrientes frías, lo que genera la curva compuesta fría, la cual representa toda
la cantidad energética que es necesaria suministrar en un problema.

Intervalo De Temperatura Intervalo Del Entalpia Entalpia Entalpia

Temperatura Superior De Intervalo De I.T(KW) Acumulada Ajustada
Intervalo Temperatura (KW)
(°C) (KW)
20 0 0 0 10000
G 30 (30-20)*(200) 2000 2000 12000
F 70 (70-30)*(200) 8000 10000 20000
E 140 (140-70)*(200) 14000 24000 34000
D 180 (180- 20000 44000 54000
140)*(200+300)
C 190 (190- 3000 47000 57000
180)*(300)
B 230 (230- 12000 59000 69000
190)*(300)
A 240 (240-230)*(0) 0 59000 69000
 Temperatura Vs Entalpia Acumulada( Dt Min)
300

250
Temperatura (°C)
200

150
Corrientes Calientes

100 Corrientes Frias

50

0
0 10000 20000 30000 40000 50000 60000 70000 80000
Entalpia Acumulada (KW)

7. DETERMINAR UN NUMERO OPTIMO DE INTERCAMBIADOR DE

CALOR

Corrientes Intercambiador de
Corrientes Utilidad
Calienres Calor
Frias
Encima 2 2 1 4

Debajo 2 1 1 7
Total 7

 Dt min 12
1 y 2. SELECCIÓN DE LAS CORRIENTES CALIENTES Y FRIAS Y
ENUMERARLAS:

CORRIENTE Te(°C) Ts(°C) Tipo de corriente

1 20 180 Caliente
2 250 40 Fria
3 140 230 Caliente
4 200 80 Fria
 3. EXTRACCIÓN DE DATOS DE LAS CORRIENTES Y DETERMINACIÓN
DE ENTALPÍAS Y CALOR ESPECIFICO

CAUDAL Cp( Kj/ Kg mCp Calor Q

Corriente Tipo Te (°c) Ts(°c) (Kg/s) °C) KW/°c) T (KW)
1 Fria 20 180 10 20 200 -160 -32000
2 Caliente 250 40 5 30 150 210 31500
3 Fria 140 230 20 15 300 -90 -27000
4 Caliente 200 80 25 10 250 120 30000
Total 2500

4.DIAGRAMA DE INTERVALOS DE TEMPERATURA (TID)

RANGO CORIENTES CORRIENTES FRIAS RANGO F Q INTERVALO

C CALIENTES (KW)
2 4 1 3
250 238.0
A
B
242 230 1200
200 C 188 -6300
192 D 180 800
152 E 140 -4000
80 F 68 14400
40 G 28 -2000
32 20 -1600
150 250 200 300 Qneto 2500
5. CONTRUCCIÓN DEL DIAGRAMA DE CASCADA

6.CALCULO DE ENTALPIA ACUMULADA

Intervalo De Temperatura Intervalo Del Entalpia ENTALPIA

Temperatura Superior De Intervalo De I.T (KW) ACUMULADA
Intervalo (°C) Temperatura (KW)
32 0 0 0
G 40 (40-30)(0) 0 0
F 80 (80-40)(150) 6000 6000
E 152 (150-80)(150+250) 28800 34800
D 192 (190- 16000 50800
150)(150+250)
C 200 (200- 3200 54000
190)(150+250)
B 242 (240-200)(150) 6300 60300
A 250 (250-240)(150) 1200 61500
 AJUSTE DE TEMPERATURA VS. ENTALPIA ACUMULADA
A UN Dt Min
300
TEMPERATURA (°C)

250
200
150
CALIENTE
100
FRIA
50
0
0 10000 20000 30000 40000 50000 60000 70000 80000
ENTALPIA ACUMULADA (KW)

INTERVALO DE TEMPERATURA ENTALPIA DEL ENTALPIA ENTALPIA ETALPIA

TEMPERATURAS INFERIOR DE INTERVALO DE I.T (KW) ACUMULADA AJUSTADA
INTERVALO TEMPERATURA (KW) (KW)
(°C) (KW)
20 0 0 0 10800
G 28 (30-20)200 1600 1600 12400
F 68 (70-30)200 8000 9600 20400
E 140 (140-70)(200) 14400 24000 34800
D 180 (180- 20000 44000 54800
140)(300+200)
C 188 (190-180)300 2400 46400 57200
B 230 (230-190)300 12600 59000 69800
A 238 (240-230)0 0 59000 69800

TEMPERATURA VS ENTALPIA
300
250
TEMPERATURA °C

200
150
CALIENTE
100 FRIA
50
0
0 10000 20000 30000 40000 50000 60000 70000
ENTALPIA KW
  Dt Min 8
1 y 2. SELECCIÓN DE LAS CORRIENTES CALIENTES Y FRIAS Y
ENUMERARLAS :

CORRIENTE Te(°C) Ts(°C) Tipo de corriente

1 20 180 Caliente
2 250 40 Fria
3 140 230 Caliente
4 200 80 Fria

3. EXTRACCIÓN DE DATOS DE LAS CORRIENTES Y DETERMINACIÓN

DE ENTALPÍAS Y CALOR ESPECIFICO

CAUDAL Cp( Kj/ Kg mCp Calor Q

Corriente Tipo Te (°c) Ts(°c) (Kg/s) °C) KW/°c) T (KW)
1 Fria 20 180 10 20 200 -160 -32000
2 Caliente 250 40 5 30 150 210 31500
3 Fria 140 230 20 15 300 -90 -27000
4 Caliente 200 80 25 10 250 120 30000
Total 2500

4.DIAGRAMA DE INTERVALOS DE TEMPERATURA (TID)

Q
Rango C Corrientes calientes Corrientes frías Rango f
Intervalo
2 4 1 3

Caliente 250 242

Fria 238 230 1800

Caliente 200 192 -5700

Fria 188 180 1200
Fria 148 140 -4000
caliente 80 72 13600
caliente 40 32 -2000
28 20 -2400
150 250 200 300
 5. CONTRUCCIÓN DEL DIAGRAMA DE CASCADA

6.CALCULO DE ENTALPIA ACUMULADA

Temperatura
Intervalo De Intervalo Del Intervalo Entalpia
Superior De Entalpia I.T(KW)
Temperatura De Temperatura (KW) Acumulada
Intervalo (°C)
28 0 0 0
G 40 (40-30)(0) 0 0
F 80 (80-40)(150) 6000 6000
E 148 (150-80)(150+250) 27200 33200
D 188 (190-150)(150+250) 16000 49200
C 200 (200-190)(150+250) 4800 54000
B 238 (240-200)(150) 5700 59700
A 250 (250-240)(150) 1800 61500
 TEMPERATURA VS ENTALPIA
300

250
TEMPERATURA °C

200

150
CALIENTE
100
FRIA
50

0
0 10000 20000 30000 40000 50000 60000 70000
ENTALPIA KW

Intervalo De Temperatura Intervalo Del Intervalo Entalpia Entalpia Entalpia

Temperatura Superior De De Temperatura (KW) I.T(KW) Acumulada Ajustada
Intervalo (°C) (KW)

20 0 0 0 0
G 32 (30-20)*(200) 2400 2400 11600
F 72 (70-30)*(200) 8000 10400 19600
E 140 (140-70)*(200) 13600 24000 33200
D 180 (180-140)*(200+300) 20000 44000 53200
C 192 (190-180)*(300) 3600 47600 56800
B 230 (230-190)*(300) 11400 59000 68200
A 242 (240-230)*(0) 0 59000 68200

AJUSTE DE TEMPERATURA VS. ENTALPIA

ACUMULADA A Dt Min.
300
TEMPERATURA (°C)

250
200
150
CALIENTE
100
FRIA
50
0
0 10000 20000 30000 40000 50000 60000 70000 80000
ENTALPIA ACUMULADA (KW)
  Dt Min 6
1 y 2. SELECCIÓN DE LAS CORRIENTES CALIENTES Y FRIAS Y
ENUMERARLAS:

CORRIENTE Te(°C) Ts(°C) Tipo de corriente

1 20 180 Caliente
2 250 40 Fria
3 140 230 Caliente
4 200 80 Fria

3. EXTRACCIÓN DE DATOS DE LAS CORRIENTES Y DETERMINACIÓN

DE ENTALPÍAS Y CALOR ESPECIFICO

CAUDAL Cp( Kj/ Kg mCp Calor Q

Corriente Tipo Te (°c) Ts(°c) (Kg/s) °C) KW/°c) T (KW)
1 Fria 20 180 10 20 200 -160 -32000
2 Caliente 250 40 5 30 150 210 31500
3 Fria 140 230 20 15 300 -90 -27000
4 Caliente 200 80 25 10 250 120 30000
Total 2500

4.DIAGRAMA DE INTERVALOS DE TEMPERATURA (TID)

Corrientes Calientes Corrientes Frías Q

Rango C Rango F
Intervalo
2 4 1 3

Caliente 250 244

Fría 236 230 2100

Caliente 200 194 -5400

Fría 186 180 1400
Fría 146 140 -4000
Caliente 80 74 13200
Caliente 40 34 -2000
26 20 -2800
150 250 200 300
 5. CONTRUCCIÓN DEL DIAGRAMA DE CASCADA

6.CALCULO DE ENTALPIA ACUMULADA

Temperatura Intervalo Del
Intervalo De Entalpia Entalpia
Superior De Intervalo De
Temperatura I.T(KW) Acumulada
Intervalo (°C) Temperatura (KW)
26 0 0 0
G 40 (40-30)(0) 0 0
F 80 (80-40)(150) 6000 6000
E 146 (150-80)(150+250) 26400 32400
D 186 (190-150)(150+250) 16000 48400
C 200 (200-190)(150+250) 5600 54000
B 236 (240-200)(150) 5400 59400
A 250 (250-240)(150) 2100 61500
 TEMPERATURA VS ENTALPIA
300
TEMPERATURA °C

250
200
150
CALIENTE
100
FRIA
50
0
0 10000 20000 30000 40000 50000 60000 70000
ENTALPIA KW

AJUSTE DE TEMPERATURA VS. ENTALPIA

ACUMULADA A UN dT Min DE 6.
300
TEMPERATURA (°C)

250
200
150
CALIENTE
100
50 FRIA
0
0 10000 20000 30000 40000 50000 60000 70000 80000
ENTALPIA ACUMULADA (KW)

Intervalo De Temperatura Intervalo Del Entalpia Entalpia Entalpia

Temperatura Superior De Intervalo De I.T(KW) Acumulada Ajustada
Intervalo (°C) Temperatura (KW)
(KW)
20 0 0 0 0
G 34 (30-20)*(200) 2800 2800 11200
F 74 (70-30)*(200) 8000 10800 19200
E 140 (140-70)*(200) 13200 24000 32400
D 180 (180- 20000 44000 52400
140)*(200+300)
C 194 (190-180)*(300) 4200 48200 56600
B 230 (230-190)*(300) 10800 59000 67400
A 244 (240-230)*(0) 0 59000 67400
CONCLUSIÓN
La tecnología Pinch es la principal herramienta que define un óptimo punto de
funcionamiento dado, así se podrá ahorrar energía. La tecnología Pinch provee una
metodología sistemática enfocada hacia el ahorro de energía en procesos, lo que
permite a las industrias aumentar su rentabilidad.
