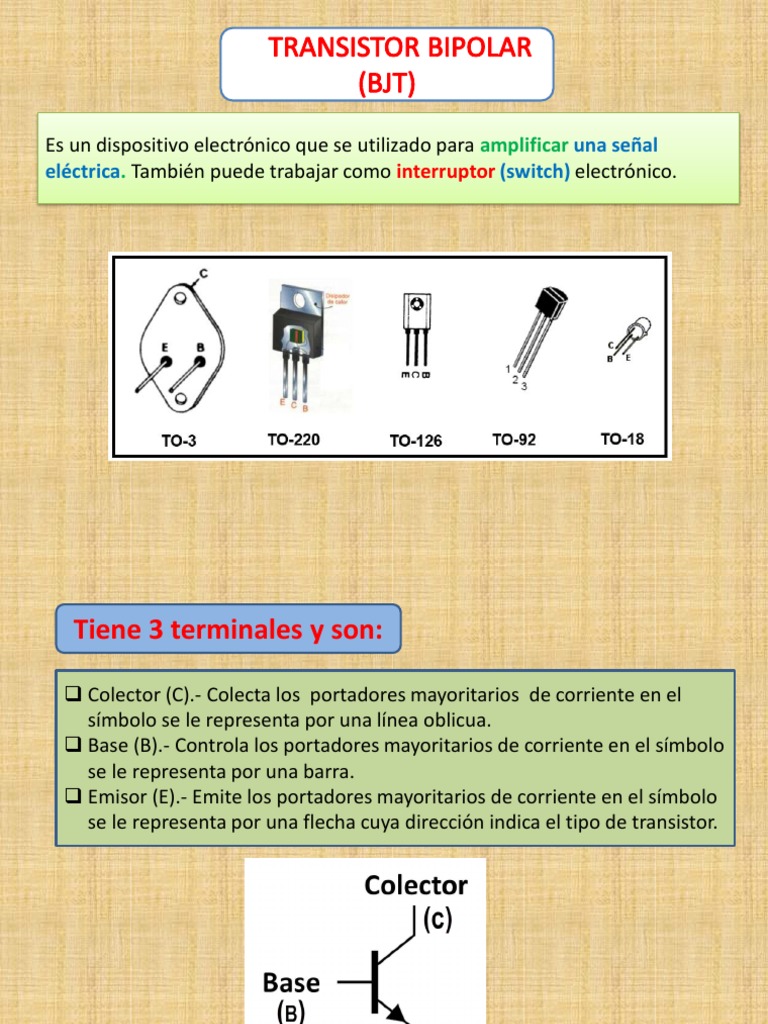

Es un dispositivo electrónico que se utilizado para amplificar una señal

eléctrica. También puede trabajar como interruptor (switch) electrónico.

 Tiene 3 terminales y son:

 Colector (C).- Colecta los portadores mayoritarios de corriente en el

símbolo se le representa por una línea oblicua.
 Base (B).- Controla los portadores mayoritarios de corriente en el símbolo
se le representa por una barra.
 Emisor (E).- Emite los portadores mayoritarios de corriente en el símbolo
se le representa por una flecha cuya dirección indica el tipo de transistor.
 TIPOS DE TRANSISTORES (BJT)

PNP
HAY DE DOS TIPOS

NPN

PONER MUCHA
ATENCIÓN
TRANSISTOR PNP (BASE NEGATIVA)

EMISOR BASE COLECTOR

(E) (B) (C)

SIMBOLO
TRANSISTOR NPN (BASE POSITIVA)

EMISOR BASE COLECTOR

(E) (B) (C)

SIMBOLO
ENCAPSULADO
 PRUEBA DE TRANSISTORESCON INSTRUMENTOS
DIGITAL

1.- Primero se localiza la base del transistor, la base es un terminal

común que debe marcar dos lecturas. La base con el emisor marca
ligeramente mayor que la base colector

POLARIZACIÓN DIRECTA
BC: 585
BE: 589

.585 NPN .589

TRANSISTOR

B
C E
-
- + +
 2.- Polarización inversa se cambia la polaridad de la Base de positivo a
negativo. La base ∞ con Emisor y Colector

POLARIZACIÓN INVERSA

OL NPN OL
TRANSISTOR

B
C E
+ +
- -

P.INVERSA
BC: OL
BE: OL
3.- Prueba entre Colector y Emisor
CyE
OL
OL

OL NPN OL
TRANSISTOR

B
C E
+ +
-
-
 EVIDENCIA DE LA SEMANA 21

MAPA CONCEPTUAL
FICHA DE TROALIMENTACIÓN
MEDICIÓN DEL TRANSISTOR
