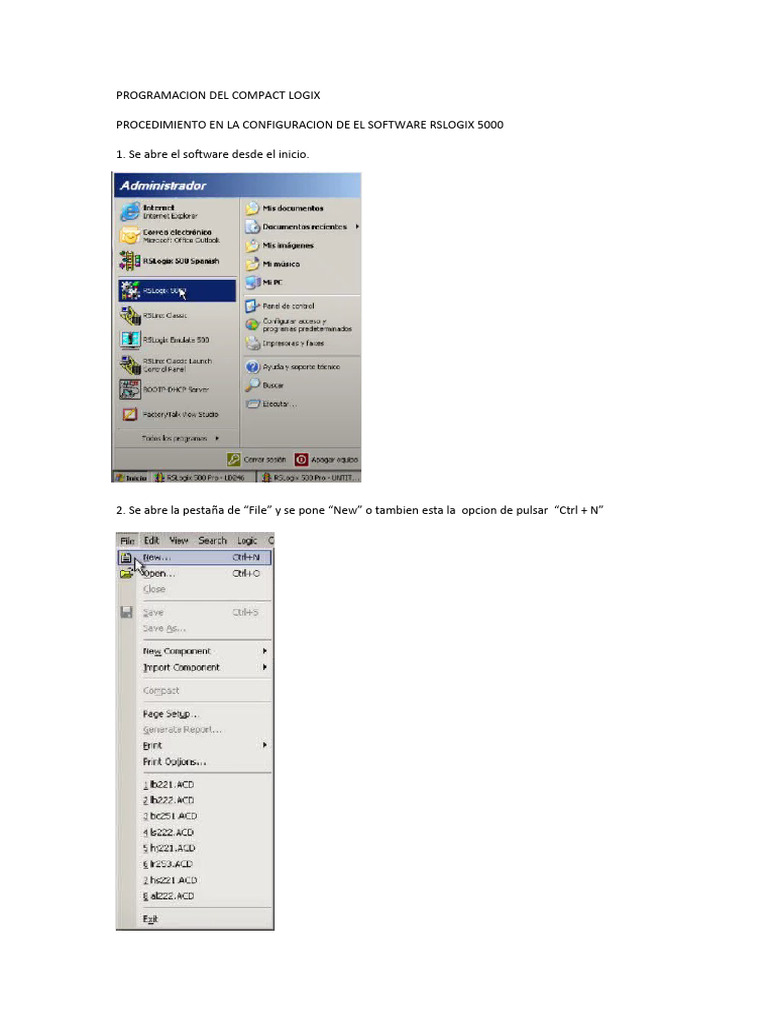

PROGRAMACION DEL COMPACT LOGIX

PROCEDIMIENTO EN LA CONFIGURACION DE EL SOFTWARE RSLOGIX 5000

1. Se abre el software desde el inicio.

2. Se abre la pestaña de “File” y se pone “New” o tambien esta la opcion de pulsar “Ctrl + N”
3. Luego aparece una ventana llamada “New Controller” en la que se hace lo siguiente:

* En la seccion “Type” se elige la opcion “1769-L32E CompactLogix5332E Controller”.

* La seccion “Revision”se pone en 17.
*La seccion “Name” lleva el nombre que se desee.
*No lleva “Chasis” y no lleva “Slots”.
*Una vez confirmado todos los pasos se pulsa en “OK”.

4. Luego aparece una pestaña de carpetas en la parte inferior izquierda y se procede a declarar los
modulos de la siguiente manera:

*Se ubica la carpeta “I/O Configuration”, que aparece como ultima carpeta.
*Se abre la carpeta y ubicamos la seccion que dice “CompactBus Local ”
*Se hace click derecho en “CompactBus Local ” y se abre una pestaña en la que se hace click en “New
Module”
5. Se abre una ventana llamada “Select Module” en la que se hace la siguientes instrucciones:

*Se abre la seccion “Digital”, pulsando en el mas(+) que tiene a la izquierda.

*Se escoge la entrada 1769-IQ16 haciendo doble click.
*Se abre una ventana llamada “New Module”y se nombra al modulo “input” en la seccion “Name”
*Y en la seccion “Slot” se asigna el “1”
* Una vez confirmado todo se pulsa en “OK”

*Despues se va asignando la salida de la misma forma que la entrada solo que esta vez bucando el
codigo de la salida, que es “1769-OW16”, poniendo de nombre “output” en el slot 2.

6. Se ubica la subcarpeta “MainProgram”y se hace lo siguiente:

*Doble click en MainRoutine

*Se borra las lineas que estaban puestas en el programa

*Se compila

7.El proceso para poder descargar es el siguiente:

*Se va al siguiente icono

*Se abre una ventana llamada “Who active” y se sigue lo siguiente:

-Se escoge la seccion AB ETHIP-6, Ethernet

-Se escoge el IP deseado de acuerdo al PLC que se quiera controlar.
-Se abre la seccion en la que se señalaba el IP, se abre una seccion Backplane y despues se
elige el procesador, marcado en el 00.
-Una vez señalado se hace click en downland, presente en la parte superior derecha de la
ventana.
-Luego se abre una ventana llamada “downland” en la que se elige la opcion downland
ubicada en la parte inferior.
