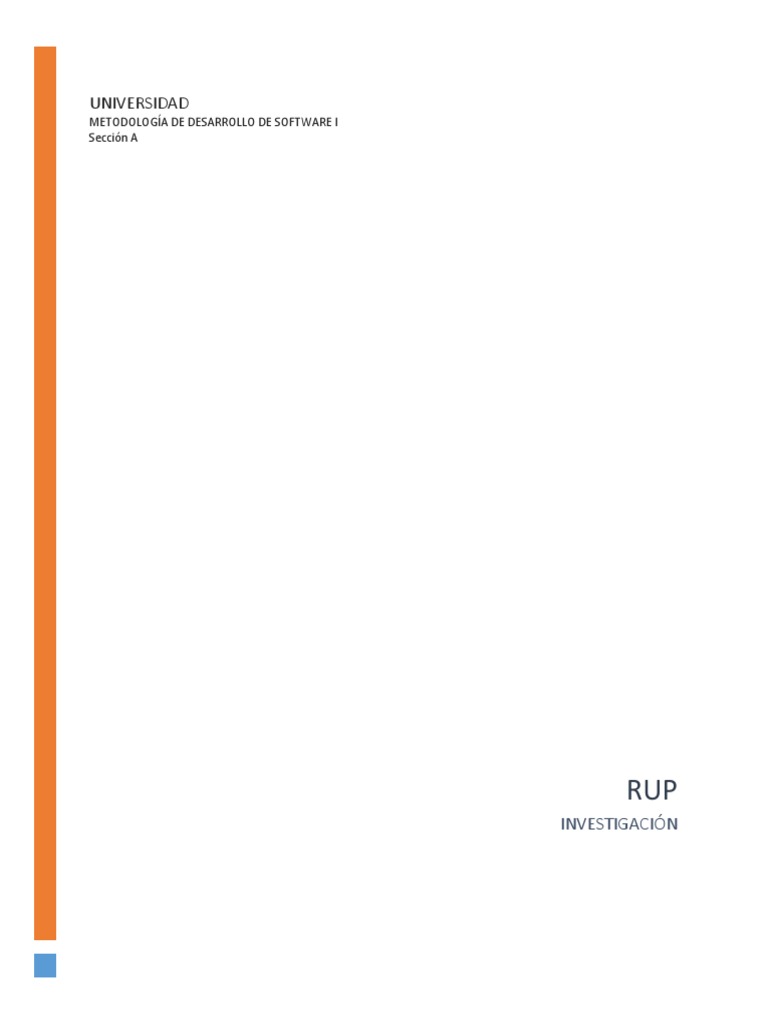

UNIVERSIDAD

METODOLOGÍA DE DESARROLLO DE SOFTWARE I

Sección A

RUP
INVESTIGACIÓN
 ¿QUÉ ES IDEF?

IDEF (Definición Integrada) es una

metodología gráfica de modelado de
procesos utilizada para implementar
sistemas y software de ingeniería.
Estos métodos se utilizan en modelado
funcional de datos, simulación, análisis
orientado a objetos y adquisición de
conocimiento.

es una técnica de modelado de sistemas usando una estructura gráfica específica.

Abarca desde la modelación de la información hasta el análisis y diseño orientado a
objetos.

Cubren una amplia gama de usos, desde el modelado funcional, simulación, análisis
orientado a objetos hasta el diseño y adquisición de conocimientos. Estos lenguajes
fueron elaborados con la financiación de la Fuerza Aérea de los EE. UU. pero son de
dominio público. De la familia IDEF el más ampliamente reconocido y utilizado es el
IDEF0, un lenguaje de modelado funcional desarrollado en SADT (Structured
Analysis and Design Technique).

Características de IDEF
Tiene componentes determinados los cuales son:
• La Caja: tiene la forma de un rectángulo, es una estructura que debe iniciar
con la metodología a aplicar y se describe con la función que se quiere
representar (por lo generar el un verbo).
• Flechas: van a diferentes direcciones y cada una tiene su significado.
o Flechas que van a la Caja de izquierda a derecha son entradas,
encargadas de producir la salida.
o Flecha que entra por la parte superior son los controles, encargados
de vigilar que el proceso se realice de forma adecuada.
o Flecha que sale de la caja a la parte derecha son las salidas (outputs),
que representan los datos u objetos resultantes.
o Flecha que se conecta desde la parte inferior se llaman mecanismos,
que son todos los recursos necesarios para ejecutar el proceso.
HISTORIA
Durante los años 70 las fuerzas áreas de los EEUU desarrollaron un programa para
la fabricación integrada asistida por computadora (Integrated Computer Aided
Manufacturing, ICAM). El programa ICAM identificaba las necesidades de mejoras
en las técnicas y análisis de la comunicación para personal involucrado en la
producción. El resultado del proyecto ICAM es una serie de técnicas conocidas como
IDEF (Integrated Definition Methods). En la concepción inicial se incluían:
1.IDEF0: Utilizado para la representación de actividades o procesos.
2.IDEF1: Utilizado como modelo de representación y estructuración de la
información.
3.IDEF2: Utilizado para representar modelos que varían con el tiempo.
En 1983, las fuerzas aéreas de los Estados Unidos programaron un sistema integrado
de ayuda de la información basado en IDEF1, creando el IDEF1X (IDEF1 ampliado).
Con el devenir de los años y la utilización de estas técnicas, IDEF siguió su desarrollo
y nuevas versiones aparecieron: IDEF3, IDEF4 e IDEF5. Actualmente existen varias
herramientas que facilitan la modelación con estas técnicas.
 VENTAJAS DESVENTAJAS
El cumplimiento riguroso de las reglas
Es una herramienta muy sistémica
de modelado IDEF0 conlleva en
que obliga a mantener una
ocasiones una excesiva jerarquización y
jerarquía de relaciones entre las
complejidad en la representación de los
actividades / funciones descritas.
procesos.
Facilita un análisis en profundidad
de las entradas y salidas, así como Resulta demasiado laborioso en
los elementos de control y recursos sistemas de gestión.
de cada actividad.
Es muy adecuado en el diseño de No permite definir responsabilidades
sistemas complejos y dinámicos. fácilmente.
Puede ser representada con
diversos paquetes informáticos
como es el iGrafx.

Política de
inventario

Orden de pago
a proveedor
Registro inventario
COMPRAS
Bodega

Articulo

Almacenamiento
Pedido

Mercancía Mercancía
Despacho despachada

Orden de
compra

Recurso
Transporte
Humano
