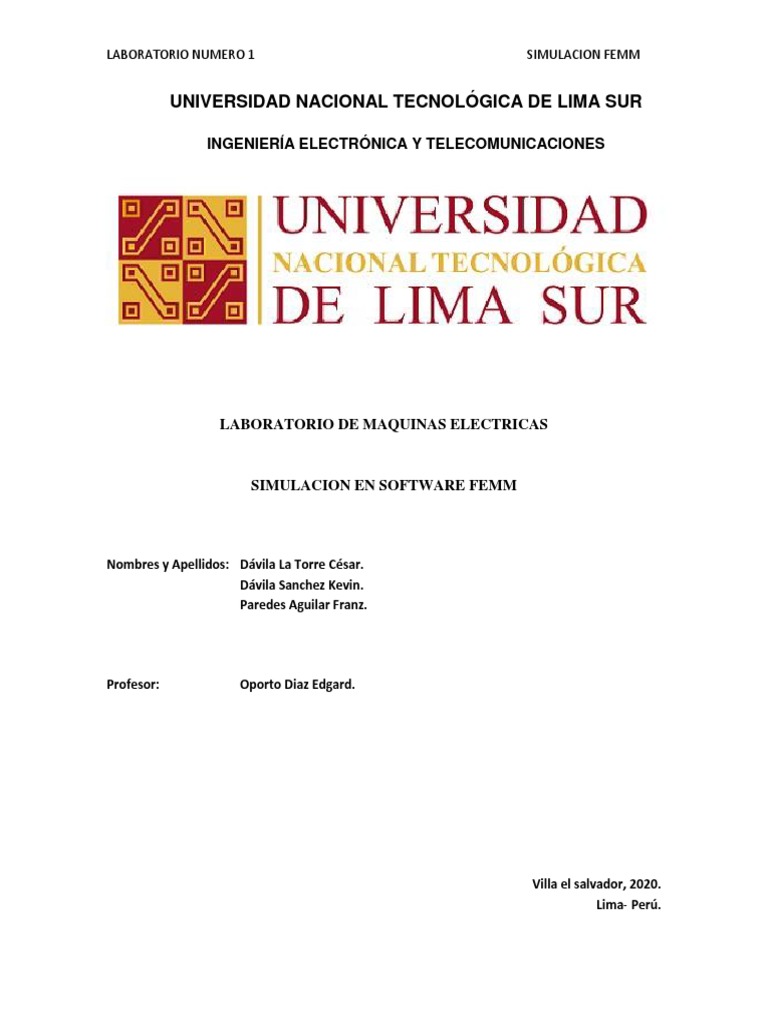

LABORATORIO NUMERO 1 SIMULACION FEMM

UNIVERSIDAD NACIONAL TECNOLÓGICA DE LIMA SUR

INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES

LABORATORIO DE MAQUINAS ELECTRICAS

SIMULACION EN SOFTWARE FEMM

Nombres y Apellidos: Dávila La Torre César.

Dávila Sanchez Kevin.
Paredes Aguilar Franz.

Profesor: Oporto Diaz Edgard.

Villa el salvador, 2020.

Lima- Perú.
LABORATORIO NUMERO 1 SIMULACION FEMM

1. OBJETIVOS

 Familiarizarse con el software FEMM para analizar diversas simulaciones.

 Observar y analizar el flujo magnético simulado en el software.
 Obtener conclusiones, en base a los datos obtenidos por el software.
 Complementar los conocimientos obtenidos en clase con el presente laboratorio.
LABORATORIO NUMERO 1 SIMULACION FEMM

2. FUNDAMENTO TEÓRICO

Un circuito magnético es una estructura compuesta mayormente de materiales magnéticos de alta

permeabilidad.
Estos materiales producen un flujo magnético circunscrito al interior del material, delimitados por
la estructura del núcleo (de la misma forma que las corrientes de conducción se circunscriben a un
circuito eléctrico).
Cuando se habla de la densidad de flujo o del campo magnético, en sentido estricto, se entiende
la densidad de flujo magnético o la inducción magnética. Es una cantidad física de imanes o
electrodinámica. Es la densidad de área del flujo magnético que pasa verticalmente a través de un
área definida.

La curva de histéresis muestra la curva de magnetización de un material. Sea cual sea el material
específico, la forma tiene características similares. Al principio, la magnetización requiere un mayor
esfuerzo eléctrico. Este intervalo es la llamada zona reversible.
LABORATORIO NUMERO 1 SIMULACION FEMM

3. HERRAMIENTAS UTILIZADAS

SOFTWARE FEMM

Software el cual nos servirá en este laboratorio para poder simular bobinados sobre un núcleo de
acero para poder observar la densidad de flujo magnético.
Dentro de este software hemos configurado ciertos parámetros como se nos indica en la descripción
de los problemas.
Se configuro para que la escala de trabajo este en centímetros y no en pulgadas como viene de
manera predeterminada.
Dentro del software se simularon los siguientes materiales:

Aire:
Simulado para recrear una condición real del espacio que queda libre en el experimento.

Cable 18 AWG:
Cable calibre 18 el cual nos sirvió para simular los embobinados alrededor del núcleo y en los cuales
se indujo una corriente simulada.

Metal:
Nos sirvió para formar el núcleo en nuestro experimento.
LABORATORIO NUMERO 1 SIMULACION FEMM

4. PROCEDIMIENTO EXPERIMENTAL

Para el experimento 1:

 Se procedió a iniciar el programa y seleccionar la opción “New Magenetic Problem”. Con

esto tendremos el software listo para desarrollar lo que nos solicita el problema.

 Se crearon y unieron los puntos que nos servirán como frontera de trabajo y también como
límites para nuestros materiales utilizados (núcleo metálico y bobinado)

 Con la herramienta “Block Labels” se definió las áreas que simularían los diferentes
materiales (aire, metal y cable).

 En seguida con todos los puntos unidos y los materiales definidos se hizo click en el botón
“Mesh generator” para crear una malla de elementos finitos. Luego se hizo el análisis
magnético con el botón fkern solver para luego hacer click en results para mostrar el
resultado de la simulación.
LABORATORIO NUMERO 1 SIMULACION FEMM

5. DATOS

Estos datos fueron obtenidos en el experimento:

Experimento 1 parte a.
LABORATORIO NUMERO 1 SIMULACION FEMM

Simulación experimento 1 parte b.

Tabla B/H parte b.

LABORATORIO NUMERO 1 SIMULACION FEMM

6. ANÁLISIS DE RESULTADOS

En la parte “a” del experimento 1:

Para obtener una densidad de flujo de 0.6T en la parte central como nos pide el problema se tuvo
que diseñar el circuito con una corriente de 5A. Observamos que el núcleo está saturado a excepción
de la parte central. También observamos que unas líneas de campo escapan por el aire.

En la parte “b” del experimento 1:

Para obtener los 1.2T de densidad de flujo pedido en el problema, se tuvo que aumentar la corriente
en la bobina a 19A. Vemos ahora como escapa por el lado derecho hacia el exterior una cantidad
mayor de flujo. El color en el centro nos indica que la densidad del flujo es mayor en esta simulación.
