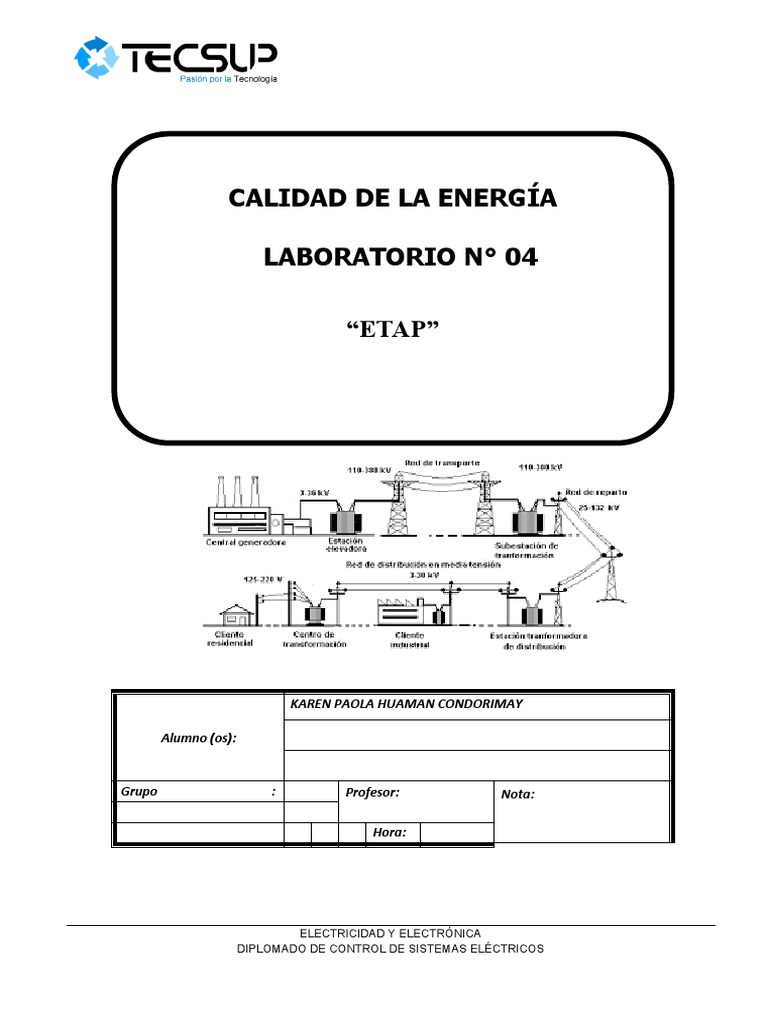

CALIDAD DE LA ENERGÍA

LABORATORIO N° 04

“ETAP”

KAREN PAOLA HUAMAN CONDORIMAY

Alumno (os):

Grupo : Profesor: Nota:

Hora:

ELECTRICIDAD Y ELECTRÓNICA
DIPLOMADO DE CONTROL DE SISTEMAS ELÉCTRICOS
Tema: ANÁLISIS DE ARMÓNICOS Y FACTOR DE POTENCIA

I.- OBJETIVO:

- Manejo de herramientas generales del software ETAP

- Análisis de calidad de energía utilizando el software ETAP.
- Determine por medio de ETAP como descubrir frecuencias resonantes dentro de un sistema de
potencia.
- Verifique la magnitud de la distorsión armónica.
- Determine los diferentes tipos de armónicos existentes en los sistemas de potencia.

II. INTRODUCCIÓN TEÓRICA

Idealmente, las formas de onda de voltaje y corriente son perfectamente sinusoides. Sin embargo,
debido a la utilización de cargas eléctricas no lineales, de dispositivos electrónicos, y en general al uso de
equipos que necesiten realizar conmutaciones en su operación normal estas formas de onda a menudo
llegan a deformarse. Las corrientes armónicas, son el resultado de cargas no lineales que demandan una
forma de onda de corriente diferente a la forma de onda aplicada.

Equipos tales como computadoras, alumbrado electrónico, equipo de soldadura, cargadores de baterías,
UPS’s, convertidores de potencia (AC a DC), son generatrices de corrientes armónicas, que en
combinación con las impedancias de la fuente, producen distorsión de los voltajes de la línea.

Los armónicos se definen habitualmente con los dos datos:  Su amplitud: hace referencia al valor de la
tensión o intensidad del armónico,  Su orden: hace referencia al valor de su frecuencia referido a la
fundamental (60 Hz). Así, un armónico de orden 3 tiene una frecuencia 3 veces superior a la
fundamental El orden el armónico, también referido como el rango del armónico, es la razón entre la
frecuencia de un armónico y la frecuencia del fundamental:

n=fn/f0

fn: Frecuencia del armónico

f0: Frecuencia fundamental (60Hz)
n: Número de armónica
1
 Para cuantificar la distorsión ocasionada, el término “Distorsión Total de Armónicas” es utilizado (THD).
Este término expresa la distorsión, como un porcentaje de la componente fundamental (onda pura) de
voltaje y corriente La presencia de las señales armónicas, ocasiona que se produzcan: interferencia en
las señales de video y telefonía, sobre voltajes en los sistemas de potencia, incremento de la
temperatura del dieléctrico de los bancos de capacitores; con la consecuente disminución de su vida
útil, daño total o parcial de los bancos de capacitores, distorsión de la forma de onda (calidad), quema
de fusibles y deterioro de equipos varios del sistema eléctrico, falsos accionamientos de relés y/o
protecciones, influencia en la exactitud de la medición de energía activa, reactiva y factor de potencia,
inestabilidad en los sistemas de potencia, incremento de las pérdidas técnicas, excesivo calentamiento
en las máquinas rotativas, entre otros.

PASOS QUE SE REALIZARON PARA CREAR Y REALIZAR EL PROYECTO DEL LABORATORIO EN ETAP:

Abrimos el programa ETAP 18.1.1, luego hacemos click en New Project. Aparece la siguiente ventana:

Aquí le ponemos nombre al proyecto, y seleccionamos la carpeta donde vamos a guardarlo, seleccionar la base de
dato con la que vamos a trabajar y también le podemos poner una clave.

Una vez configurado esto hacemos click en OK, y nos aparece la siguiente ventana:

Llenamos el cuadro con la información que nos pide y configuramos como queremos que nuestro proyecto sea

2
visto por otras personas, una vez llenada esta tabla hacemos click en OK.

Luego de esto nos aparece la siguiente pantalla, aquí es donde vamos a dibujar nuestro esquema del sistema en el
cual el software va a aplicar los cálculos del flujo de potencia.

ÁREA DE
TRABAJO
BARRA DE
HERRAMIENTAS

Para dibujar ETAP cuenta con una barra de herramientas donde encontramos símbolos de un bus,
transformadores, motores, cables etc.

Para hacer uso de estos solamente hacer click en el que queremos usar y llevarlo al área de trabajo.

3
Una vez en el área de trabajo podemos seleccionar otras características de este que queramos como seleccionar
la norma del símbolo a utilizar.

Luego haciendo doble click sobre uno de los símbolos podemos seleccionar las características de éste como es
voltaje, corriente, número de fases, etc. así:

CUADRO DE CARACTERÍSTICAS DEL BUS:

CUADRO DE CARACTERÍSTICAS DEL GENERADOR:

CUADRO DE CARACTERÍSTICAS DEL TRANSFORMADOR:

4
CUADRO DE CARACTERÍSTICAS DEL CONDUCTOR: Utilización de la librería para buscar el conductor que vamos a
utilizar:

CUADRO DE CARACTERÍSTICAS DEL MOTOR DE INDUCCIÓN:

5
MÉTODOS REALIZADOS PARA LA SIMPLIFICACIÓN Y EL MEJOR ENTENDIMIENTO DEL ESQUEMA:

La herramienta seleccionada en la imagen nos permite seccionar el esquema para ahorrar espacio y para un
mejor entendimiento del esquema:

USO DEL NETWORK

Luego vamos a utilizar otra herramienta que nos ayuda a simplificar nuestro sistema, la herramienta NETWORK

6
Hacer click sobre esta herramienta y ubicarla:

Hacemos doble click en y nos aparece la siguiente pantalla, es aquí donde vamos a dibujar el circuito para
la simplificación

7
 III. EQUIPO Y MATERIAL A UTILIZAR:

01 Computadora con software ETAP

01 hoja de laboratorio

IV. Procedimiento:

 Paso 1. Arme el siguiente circuito.

8
 Paso 2. Colocación de los datos de los diferentes componentes.

9
10
11
12
13
14
Nota: En todos los dispositivos colocar Typical Data, todos los transformadores están en configuracion Delta-
delta.

 Paso 3. Cambie el modo de análisis de armónicos (Harmonic Analisis) en la barra de herramientas

Mode.

 Paso 4. Abrir Study case editor para cambiar las opciones de cálculo para el estudio, dándole click al
maletín que dice Prompt

En la pestaña de Plot seleccionar todos los buses para darle poder graficar los armónicos en los buses.
 Paso 5. Haga click en el botón Run Frequency Scan en la barra de herramientas Harmonic Analisys. Si
selecciona Prompt, se le solicitará ingresar un nombre para su informe de salida. Asegurese de ejecutar
Harmonic Frecuency Scan.

15
 Paso 6. Colocar un nombre para poder realizar el análisis.

 Paso 7. Los valores de impedancia calculados en el escaneo de frecuencia se muestran en el OLD. Se

puede ajustar Frecuency Slider para mostrar el valor de impedancia a diferentes intervalos de
frecuencia.

 Paso 8. Para observar los resultados gráficos del escaneo de frecuencia haga click en el botón
Harmonic Analysis Plots en la barra de herramientas Harmonic Analysis, y luego seleccionando todas las
barras previamente elegidas.

Luego seleccionar Frecuency Scan y seleccionar todos los buses, dar un click en Z magnitude, Z angle y
en Order.
 Paso 9. Ejecute un estudio de Harmonic Load Flow. Haga click en el botón Run Harmonic Load Flow en
la barra de herramientas Harmonic Analysis.

 Paso 10. Obtener las graficas correspondientes Harmonic Load Flow y Harmonic Anlysis Plot en el
Main Bus, Bus 1, Bus 2, Bus 3.

16
 V. Resultados

Presentar los gráficos obtenidos en el procedimiento y analice que es lo que sucede en las gráficas.
ANALISIS DE FLUJO DE CARGA (LOAD FLOW) EN EL CIRCUITO PRINCIPAL
 FLUJO DE CARGA EN EL CIRCUITO PRINCIPAL

Se puede apreciar sobrecarga el Bus 4.

 FLUJO DE CARGA EN EL NETWORK1

Se puede apreciar sobrecarga en el transformador T5

17
 FLUJO DE CARGA EN EL NETWORK2

Podemos apreciar sobrecarga en el cable1 y en el Bus 6, debido a los armónicos que inyectan los
charger 1 y 2.

18
 FLUJO DE CARGA DC EN NETWORK2

Podemos apreciar sobrecarga en los cables 2 y 3 además de sobrecarga en las barras (dcBus2 y
dcBus3).

19
ANALISIS DE ARMÓNICOS

FLUJO DE CARGA CONSIDERANDO ARMÓNICOS

Podemos apreciar presencia considerable de armónicos en la barra (Bus4) que alimenta al Network2
(Cargas DC), donde el %THD es de 35.37.

GRAFICAS DE ARMONICOS EN EL CIRCUITO PRINCIPAL

Notamos presencia del 5to, 7mo, 11vo, 13vo, 17vo, 19vo, etc. armónicos presentes predominantes en
el Bus4; los cuales se reflejan con menor pero también considerable magnitud en el Bus3.

20
 Podemos apreciar como estos armónicos de gran magnitud en el Bus4, deforman considerablemente
la forma de onda de voltaje.

GRAFICAS DE ARMONICOS EN EL NETWORK2

Podemos apreciar presencia considerable de armónicos en la barra (Bus6) que alimenta
directamente a las cargas no lineales (Cargas DC), donde el %THD es de 44.21.

21
Podemos visualizar la presencia de armónicos que provocan la deformación considerable de la
onda de tensión, en dicha barra.

22
ESCANEO DE FRECUENCIA. GRAFICAS DE IMPEDANCIAS DE LAS BARRAS EN
MAGNITUD ANGULO

Observamos que el valor la magnitud de la impedancia en el Bus4, cae por completo 0 ohm.

23
V.- OBSERVACIONES Y CONCLUSIONES

OBSERVACIONES
Para poder hacer la simulación de armónicos, se tuvo que agregar inyectores de armónicos de
librería de 6 pulsos, (CARGAS NO LINEALES), basados en la norma IEEE; en los charger 1 y 2.

24
Al correr el flujo a todo el sistema notamos que no hay cambios ni se registran datos en la zona del
sistema en DC. Entonces debemos correr flujo en DC.

.
Entonces debemos correr flujo en DC, de la siguiente manera:

25
Para poder visualizar las gráficas de impedancia en magnitud y ángulo de las barras, usamos la
función en ETAP del escaneo de frecuencia. Tomando en cuenta el seleccionar Frecuency scan y
Order. Como se puede apreciar de la siguiente manera:

26
Observamos que en la barra 6, dentro del network2, barra que alimenta directamente a las cargas
no lineales, se presenta un % de THD de 44.21. Armónicos que provocan la deformación
considerable de la onda de tensión.

27
Si consideramos abrir los CB, para sacar del sistema las cargas no lineales:

Notamos que no hay presencia de armónicos que puedan deformar las ondas de tensión de las
barras.

28
CONCLUSIONES

- Al correr el flujo de carga en DC, notamos que hay sobrecarga en los cables y barras que
alimentan a los motores DC; lo que nos indica que debemos redimensionar la sección del
conductor que alimenta a dichas cargas.

- Con las gráficas del análisis de flujo de potencia considerando armónicos, inyectadas por las
cargas no lineales, pudimos visualizar la deformación considerable de la onda de tensión en la
barra que alimenta las cargas no lineales. Sin embargo al sacar de servicio dichas cargas no
lineales, se observa ondas de tensión senoidales sin deformación alguna.

Gráfica de forma de onda considerando cargas no lineales

29
 Gráfica de forma de onda sin considerar cargas no lineales

- Con esta simulación comprobamos que las cargas no lineales, en este caso en DC, son las que
provocan la inyección de ármonicos considerables en el sistema.

- Con el análisis de flujo de potencia podemos verificar que nuestros parámetros eléctricos se
encuentren dentro de los límites establecidos según normas y proteger nuestro sistema eléctrico
contra: condiciones de Sobre/Bajo Voltaje, Condiciones de sobrecarga, Límites de voltaje y
corriente.

- El software ETAP nos es de mucha ayuda para poder simular los circuitos eléctricos en
