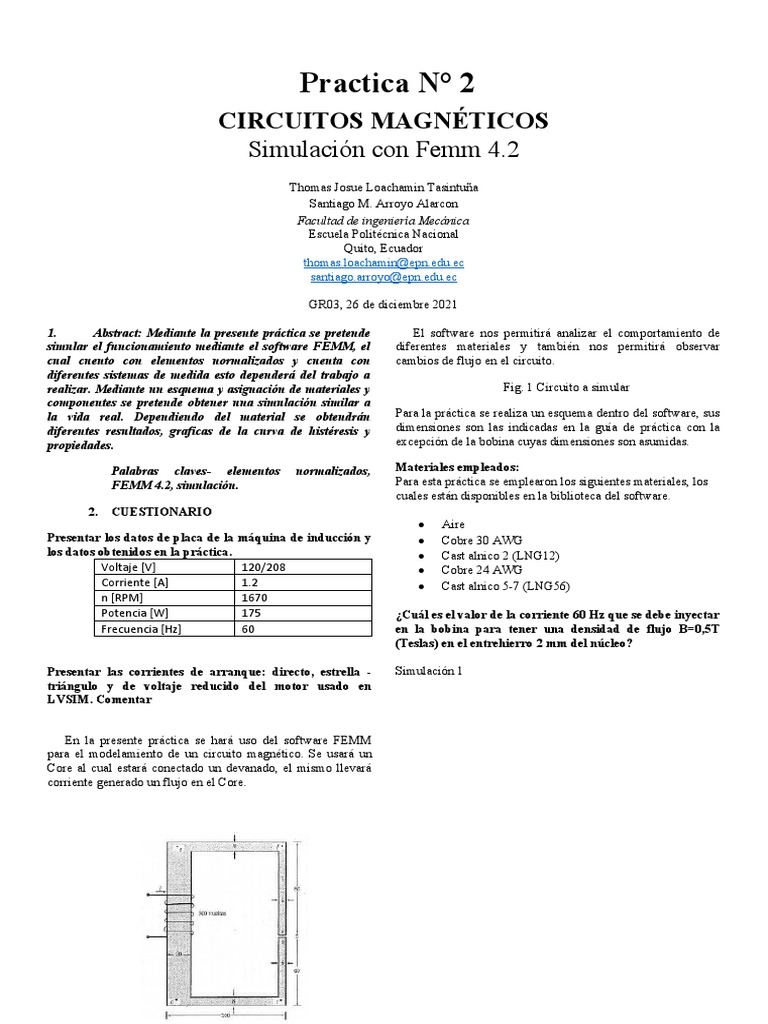

Practica N° 2

CIRCUITOS MAGNÉTICOS
Simulación con Femm 4.2
Thomas Josue Loachamin Tasintuña
Santiago M. Arroyo Alarcon
Facultad de ingeniería Mecánica
Escuela Politécnica Nacional
Quito, Ecuador
thomas.loachamin@epn.edu.ec
santiago.arroyo@epn.edu.ec

GR03, 26 de diciembre 2021

1. Abstract: Mediante la presente práctica se pretende
simular el funcionamiento mediante el software FEMM, el
cual cuento con elementos normalizados y cuenta con
diferentes sistemas de medida esto dependerá del trabajo a
realizar. Mediante un esquema y asignación de materiales y
componentes se pretende obtener una simulación similar a
la vida real. Dependiendo del material se obtendrán
diferentes resultados, graficas de la curva de histéresis y
propiedades.
El software nos permitirá analizar el comportamiento de
diferentes materiales y también nos permitirá observar
cambios de flujo en el circuito.
Fig. 1 Circuito a simular
Para la práctica se realiza un esquema dentro del software, sus
dimensiones son las indicadas en la guía de práctica con la
excepción de la bobina cuyas dimensiones son asumidas.

Palabras claves- elementos normalizados, Materiales empleados:

FEMM 4.2, simulación. Para esta práctica se emplearon los siguientes materiales, los
cuales están disponibles en la biblioteca del software.
2. CUESTIONARIO
 Aire
Presentar los datos de placa de la máquina de inducción y  Cobre 30 AWG
los datos obtenidos en la práctica.  Cast alnico 2 (LNG12)
Voltaje [V] 120/208  Cobre 24 AWG
Corriente [A] 1.2  Cast alnico 5-7 (LNG56)
n [RPM] 1670
Potencia [W] 175 ¿Cuál es el valor de la corriente 60 Hz que se debe inyectar
Frecuencia [Hz] 60 en la bobina para tener una densidad de flujo B=0,5T
(Teslas) en el entrehierro 2 mm del núcleo?

Presentar las corrientes de arranque: directo, estrella - Simulación 1

triángulo y de voltaje reducido del motor usado en
LVSIM. Comentar

En la presente práctica se hará uso del software FEMM

para el modelamiento de un circuito magnético. Se usará un
Core al cual estará conectado un devanado, el mismo llevará
corriente generado un flujo en el Core.
 Fig. 4. Densidad de flujo deseada igual a 0.50 T

Simulación 2

Fig. 2. Esquema del circuito 1.

Fig. 5. Esquema del circuito 2.

Fig. 6. Circuito magnético con líneas de densidad de flujo

magnético
Fig. 3. Circuito magnético con líneas de densidad de flujo
magnético Con una corriente de 14.4 Amperios se logró obtener un flujo
de 0.5 Teslas en el entrehierro de 2mm.
Con una corriente de 59 Amperios se logró obtener un flujo de
0.5 Teslas en el entrehierro de 2mm.
 Fig. 7. Densidad de flujo deseada igual a 0.50 T

Indique los efectos que pudo observar. ¿Cambió el valor

de la corriente necesaria con el cambio de material
magnético?

Según el material ferromagnético que se emplea al circuito

este tiende a disminuir o aumentar el flujo magnético.
Analizando la figura 3 y 6 se puede evidenciar que
dependiendo del material su comportamiento será diferente.

Al aumentar la corriente al circuito para obtener una densidad

de flujo deseada se nota que existe una variación en las líneas
cambiando el comportamiento.

3. BIBLIOGRAFÍA

[1] Chapman, S. J. (2006). Maquinas Eléctricas. McGraw-Hill

Interamericana.
[2] (2021). Alnico magnético. Recuperado el 26 de diciembre
de 2021, de Eclipse Magnetics Ltd:
https://www.eclipsemagnetics.com/products/magnetic-
materials-and-assemblies/magnet-materials/alnico-magnet-
material/
[3] (2003). Industrial Magnet Manufacturer. Recuperado el
26 de diciembre de 2021, de Arnold Magnetic Technologies:
https://www.arnoldmagnetics.com/wp-content/uploads/
2017/10/Sintered-Alnico-Permanent-Magnets-101117-1-1.pdf
