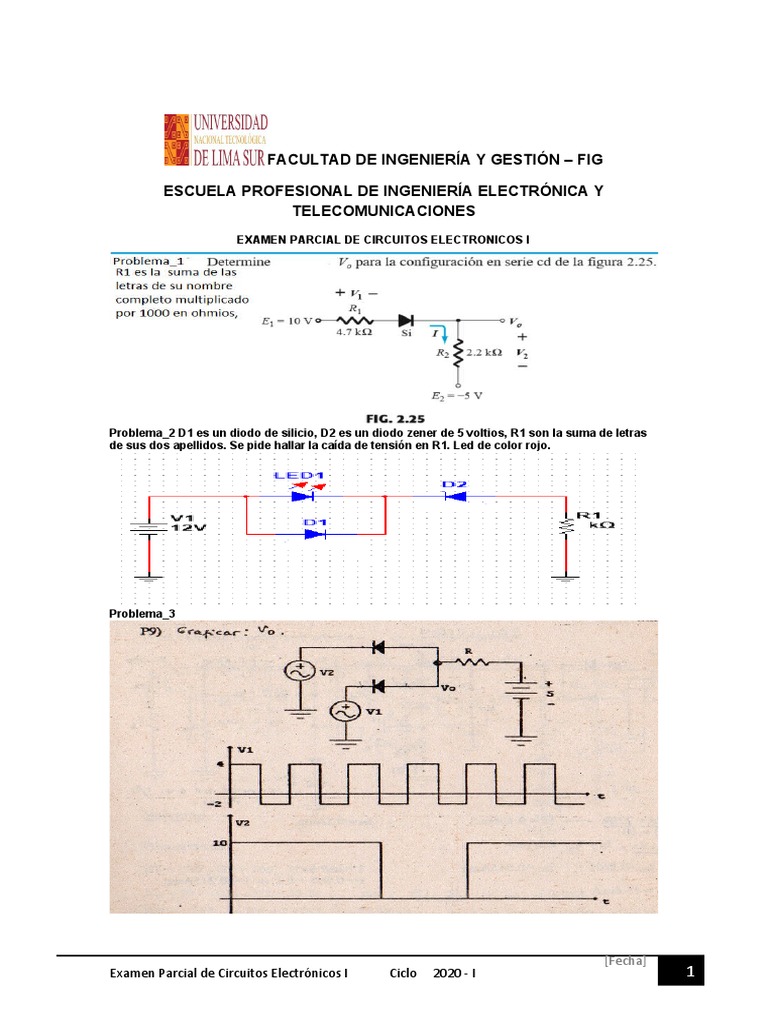

FACULTAD DE INGENIERÍA Y GESTIÓN – FIG

ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA Y

TELECOMUNICACIONES
EXAMEN PARCIAL DE CIRCUITOS ELECTRONICOS I

Problema_2 D1 es un diodo de silicio, D2 es un diodo zener de 5 voltios, R1 son la suma de letras

de sus dos apellidos. Se pide hallar la caída de tensión en R1. Led de color rojo.

Problema_3

[Fecha]
Examen Parcial de Circuitos Electrónicos I Ciclo 2020 - I 1
Problema_4 Se pide diseñar una fuente regulada con el lm317 hasta 20 voltios(1 amperio) la salida
del lm317 es Vo = 1.25 ( 1 + R3/R2 ), tienen que hallar C1 , R1 , el diodo es azul , R2 y R3 .

Problema_5 Describa como funciona un varistor mostrar circuitos de aplicación. De respuestas de

cómo funciona cuando sube el voltaje y cuando este disminuye, de cómo se prueba con energía ,

Problema_6 Haciendo uso de su intuición como cree que están relacionados Vout, R100, R200 y el
zener programable TL431

Problema_7 Explique cómo funciona el transistor en corte y saturación (indique mediciones ) ,

tome como referencia el esquema mostrado indicando consecuencias.

[Fecha]
Examen Parcial de Circuitos Electrónicos I Ciclo 2020 - I 2
Problema_8

Problema_9 a) como entiende el beta del transistor estático y dinámico

b) cual fue la idea de la bobina, solvente su respuesta, en que parte están las cargas.

Problema:10

El Profesor del Curso

VILLASALVADOR 24 DE JUNIO DEL 2020

[Fecha]
Examen Parcial de Circuitos Electrónicos I Ciclo 2020 - I 3
