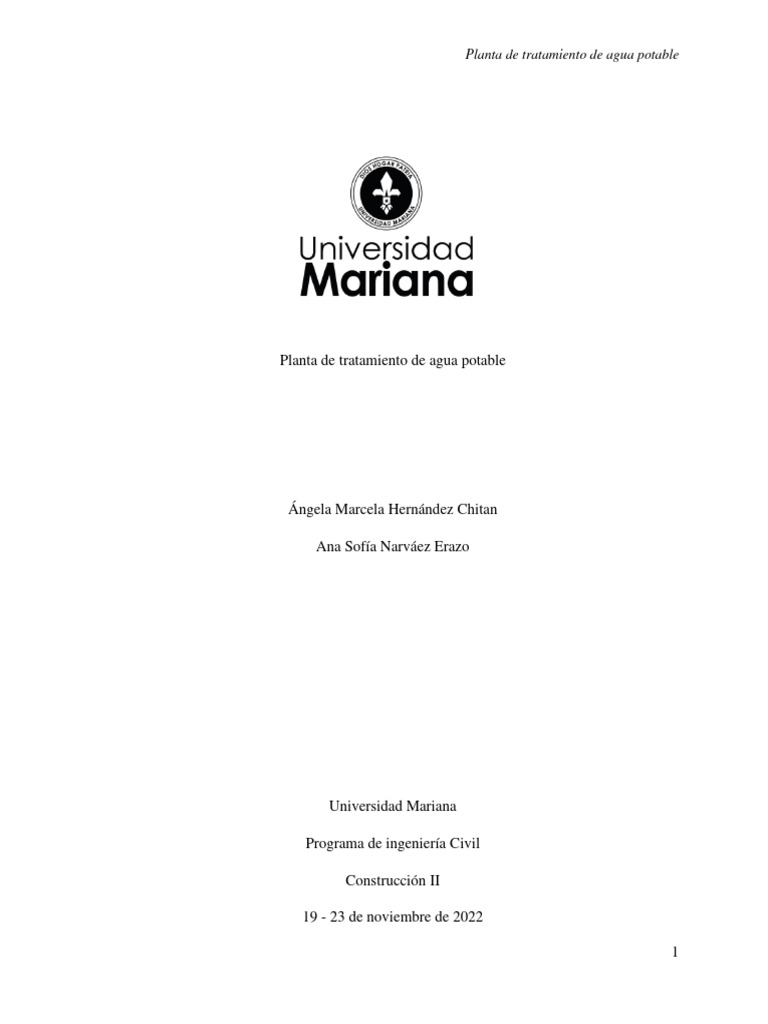

Planta de tratamiento de agua potable

Planta de tratamiento de agua potable

Ángela Marcela Hernández Chitan

Ana Sofía Narváez Erazo

Universidad Mariana

Programa de ingeniería Civil

Construcción II

19 - 23 de noviembre de 2022

1
 Planta de tratamiento de agua potable

Planta de tratamiento de agua potable [PTAP]

Ángela Marcela Hernández Chitan

Ana Sofía Narváez Erazo

Ing. Esteban Darío Gualguan Galíndez

Docente

Universidad Mariana

Facultad de ingeniería

Programa de ingeniería Civil

Construcción II

19 - 23 de noviembre de 2022

2
 Planta de tratamiento de agua potable

TABLA DE CONTENIDO

1 RESUMEN ........................................................................................................................... 6

2 OBJETIVOS......................................................................................................................... 6

2.1 Objetivo general ............................................................................................................. 6

2.2 Objetivos específicos ..................................................................................................... 6

3 LOCALIZACIÓN ................................................................................................................ 6

4 MARCO TEORICO ............................................................................................................. 7

4.1 Agua cruda ..................................................................................................................... 7

4.2 Tratamiento o potabilización ......................................................................................... 7

4.3 Calidad de agua .............................................................................................................. 7

4.4 Agua potable .................................................................................................................. 8

4.5 Unidades convencionales de tratamiento ....................................................................... 8

4.6 Esquema convencional de tratamiento........................................................................... 8

4.7 Tipos de potabilizadoras .............................................................................................. 10

4.7.1 Convencional .................................................................................................. 10

4.7.2 Compacta ........................................................................................................ 10
4.7.3 Filtración directa ............................................................................................. 11
4.8 Que tipo de potabilizadora y que unidades implementar ............................................. 11

4.9 Calidad de la fuente y nivel de tratamiento requerido ................................................. 11

5 ANÁLISIS VISUAL .......................................................................................................... 12

5.1 Pretratamiento .............................................................................................................. 12

5.2 Tratamiento de agua ..................................................................................................... 17

6 RESULTADOS Y ANALISIS ........................................................................................... 24

7 CONCLUSIONES ............................................................................................................. 29

8 REFERENCIAS ................................................................................................................. 29

3
Planta de tratamiento de agua potable

4
 Planta de tratamiento de agua potable

INDICE DE ILUSTRACIONES

Ilustración 1. Centro Lope .......................................................................................... 7

Ilustración 2. Esquema general del proceso de potabilización convencional. ...... 8
Ilustración 3. Calidad de la fuente ..................................................................... 12
Ilustración 4. Bocatoma.......................... 13
Ilustración 5. Sistema de rejilla ......................................................................... 14
Ilustración 6. Cámara de distribución ................................................. 15
Ilustración 7. Sistema de reservorio. ................................................................. 15
Ilustración 8. Desarenador........................................................................... 16
Ilustración 9. Vertedero de rebose y válvulas de desagüe................................... 17
Ilustración 10. Tubería de conducción .............................................................. 18
Ilustración 11. Válvula de entrada.................................................................... 19
Ilustración 12. Floculador ...................................................................................... 20
Ilustración 13. Válvulas de desagüe .................................................................... 21
Ilustración 14. Sedimentador......................................................................... 22
Ilustración 15. Filtro ........................................................................................ 23
Ilustración 16. Micro bombas.......................................................................... 23
Ilustración 17. Tanque de reserva .................................................................... 24
Ilustración 18. Tanque de almacenamiento ........................................ 24
Ilustración 19. Turbiedad en la muestra .............................................................. 25
Ilustración 20. pH en la muestra................................................................. 26
Ilustración 21. Cloro en la muestra ................................................................ 26
Ilustración 22. Cloro residual en la muestra ................................................... 27
Ilustración 23. Tapa de inspección sin bordillo............................................. 28
Ilustración 24. Tapa de inspección con bordillo ............................................ 28

5
 Planta de tratamiento de agua potable

1 RESUMEN
Teniendo en cuenta que el agua es un elemento indispensable para la vida, es de gran
importancia el cuidado del abastecimiento de agua limpia y los métodos que se emplean para el
tratamiento de ésta a fin de que pueda ser consumida por los seres humanos. El tratamiento de
agua potable es importante para proteger la salud de todos los ciudadanos, debido que, si el agua
se encuentra en mal estado puede ocasionar enfermedades graves a las personas.

En el presente informe se realiza una visita de campo a la planta de tratamiento de agua

potable localizada en el Centro Internacional de Producción Limpia Lope- SENA en la ciudad de
Pasto, Nariño y se lleva a cabo un análisis visual para verificar su funcionamiento, llevando a
cabo un registro y análisis de resultados obtenidos con sus respectivas conclusiones y
recomendaciones.

2 OBJETIVOS
2.1 Objetivo general
Evaluar la estructura y el funcionamiento de cada uno de los elementos que constituyen la
planta de tratamiento de agua potable localizada en el Centro Internacional de Producción Limpia
Lope- SENA en la ciudad de Pasto, Nariño.

2.2 Objetivos específicos

• Realizar un análisis visual de la planta de tratamiento de agua potable, mediante una
visita de campo a las instalaciones del Centro Internacional de Producción Limpia
Lope- SENA.
• Comprender el estado actual de cada uno de los elementos que constituyen la planta de
tratamiento de agua potable
• Plantear posibles recomendaciones a falencias presentadas en el diseño de la planta de
tratamiento de agua potable.

3 LOCALIZACIÓN
El Servicio Nacional de Aprendizaje (SENA), ofrece formación gratuita a millones de
colombianos que se benefician con programas técnicos, tecnológicos y complementarios que,
enfocados en el desarrollo económico, científico y social del país, entran a fortalecer las

6
 Planta de tratamiento de agua potable

actividades productivas de las empresas y de la industria, para obtener mejor competitividad y

mayores resultados en los diferentes mercados

La realización de estas actividades se desarrolla en el Centro internacional de producción

Limpia Lope (Regional Nariño), lugar donde se realiza una visita de campo, para conocer
específicamente las plantas de tratamiento de agua residual que se encuentran en este lugar.

Ilustración 1.
Centro Lope

4 MARCO TEORICO
En el presente capitulo se presentan las definiciones básicas asociadas con la purificación del
agua.

4.1 Agua cruda

Es el agua de origen natural, la cual no ha recibido ningún proceso de tratamiento. Se
encuentra en fuentes y reservas naturales tanto de aguas superficiales.

4.2 Tratamiento o potabilización

Es el conjunto de operaciones y procesos que se realizan sobre el agua cruda, con el fin de
modificar sus características organolépticas, físicas, químicas y microbiológicas, con el propósito
de hacerla apta para consumo humano, de acuerdo con una norma dada.

4.3 Calidad de agua

Es el conjunto de características organolépticas, físicas, químicas y microbiológicas que debe
tener el agua, para conferirle un uso determinado.
7
 Planta de tratamiento de agua potable

4.4 Agua potable

Es aquella que cumple con las características físicas, organolépticas, químicas y
microbiológicas en las condiciones que señala una normativa, de manera que, no presente ningún
riesgo para la salud humana, ni cause rechazo por parte del consumidor, pudiendo ser empleada
sin restricción, como bebida directa, en la preparación de alimentos y en la higiene personal.

4.5 Unidades convencionales de tratamiento

Las unidades mas frecuentes encontradas en un sistema de potabilización, corresponden a las
operaciones o procesos mas usuales, los cuales se mencionan a continuación

• Coagulación
• Floculación
• Sedimentación
• Filtración
• Desinfección

4.6 Esquema convencional de tratamiento

A continuación, se presenta un esquema general del proceso de potabilización convencional.

Ilustración 2.
Esquema general del proceso de potabilización convencional.

Fuente.

En la tabla 1, se presenta el objetivo de los procesos usados en la potabilización de agua

8
 Planta de tratamiento de agua potable

Tabla 1.
Propósito de los procesos de potabilización de agua.

PROCESO PROPOSITO
PRELIMINARES
Desgaste y remoción de flotantes Eliminación de material grueso (hojas, ramas,
animales muertos, etc) para evitar atascos y
daños en los equipos de la potabilizadora.
Pre-sedimentación y remoción de material Eliminación de limos, arcillas y arenas que
de suspensión son materiales abrasivos y que,
ocasionalmente, pueden disminuir el
rendimiento de los procesos de potabilización,
incluyendo excesos de materia orgánica.
Oxidación química Remoción de sustancias orgánicas inorgánicas
que causan problemas de olor y sabor y que
contribuyen a la formación de subproductos
de la desinfección o que evitan crecimiento de
microorganismos en las paredes de unidades
de potabilización
Aireación Remoción de olores y sabores, transferencia
de oxígeno y eliminación de CO2, Fe, Mn y
otros compuestos orgánicos volátiles.
Aforo Medición del caudal a ser tratado. El aforo es
indispensable para el cálculo de adición de
sustancias químicas.
CLARIFIACIÓN
Aglomeración de coloides y otras sustancias
Coagulación y floculación
no sedimentables hasta la formación de
flóculos sedimentables.
Eliminación de flóculos de coloides
Sedimentación
aglomerados en suspensión. Eliminación de

9
 Planta de tratamiento de agua potable

sustancias que le confieren color y turbidez al

agua.
Pulimento en la eliminación de solidos en
Filtración
suspensión (color y turbiedad), especialmente
de microorganismos como bacterias y
protozoos.
DESINFECCIÓN
Eliminación de organismos patógenos,
Desinfección
especialmente de algunos virus y otras
bacterias no retenidas en procesos anteriores.
Aseguramiento de niveles residuales de
desinfectante que eviten contaminaciones
posteriores en la red de abastecimiento.
OTROS PROCESOS ADICIONALES
Remoción de la dureza del agua
Ablandamiento
Eliminación de sustancias inorgánicas y color
Adsorción
Ajuste del pH para evitar incrustaciones o
Estabilización
corrosión

4.7 Tipos de potabilizadoras

4.7.1 Convencional
Son diseñadas por los ingenieros y construidas in situ con materiales como hormigón. Sus
unidades están separadas y son fácilmente identificables.

4.7.2 Compacta
Son plantas prefabricadas, generalmente de patente, están hechas casi siempre de láminas
metálicas o fibra de vidrio. Sus unidades están ensambladas de manera que, exteriormente, lucen
como una sola unidad con divisiones internas que dan lugar a compartimientos donde se realizan
uno o mas procesos.

10
 Planta de tratamiento de agua potable

4.7.3 Filtración directa

Es una modificación de la convencional, donde se prescinde de las unidades de floculación y
de sedimentación.

4.8 Que tipo de potabilizadora y que unidades implementar

El agua cruda posee ciertas características de calidad (organolépticas, físicas, químicas y
microbiológicas); la comparación de estas características con las requeridas para calificarla como
apta para consumo humano, indicará la necesidad de su tratamiento. A partir de la discrepancia
entre la calidad del agua cruda y la deseada o exigida para consumo humano, se procederá a
estudiar, evaluar y seleccionar la mejor alternativa que asegure que no serán construidas unidades
innecesarias y que no faltaran las indispensables para ajustar la calidad del agua.

4.9 Calidad de la fuente y nivel de tratamiento requerido

La fuente hídrica de donde se abastecerá una comunidad debe ser caracterizada de la forma
mas completa posible y conforme a la normativa de uso de agua destinada al consumo humano.
Los análisis de laboratorio y los muestreos deben seguir los métodos estándar y las disposiciones
legales vigentes.

En la siguiente ilustración se indican los niveles de tratamiento requeridos según el nivel de

calidad de la fuente hídrica.

11
 Planta de tratamiento de agua potable

Ilustración 3.
Calidad de la fuente

Tanto en los procesos requeridos, como en el tipo de planta, al seleccionar la alternativa

tecnológica, debe considerarse la capacidad local, tanto económica, técnica y administrativa para
operar y mantener la planta.

5 ANÁLISIS VISUAL
En el análisis visual, se evaluará la planta de tratamiento de agua potable utilizada en el Centro
Internacional de Producción Limpia Lope- SENA de acuerdo a lo observado y a la información
obtenida en la visita de campo a la zona de estudio.

5.1 Pretratamiento
En el pretratamiento de agua, se realiza un tratamiento netamente físico, el cual consiste en
captar el caudal de diseño, posteriormente eliminar los solidos de gran tamaño y después, con
ayuda del desarenador se separan los elementos de suspensión como son arenas, arcillas o limos.

Entonces, la primera estructura que se encuentra es la bocatoma, la cual se encarga de captar

las aguas superficiales de la corriente principal, que en este caso es la quebrada ojo de agua.
Actualmente se trabaja con una concepción de agua de 8 L/s, la cual esta otorgada por

12
 Planta de tratamiento de agua potable

Corponariño, cabe resaltar, que este caudal tiende a sufrir variaciones en su valor, debido a, las
diferentes épocas del año.

Ilustración 4.
Bocatoma

Para evitar la entrada de cuerpos que puedan obstruir las compuertas, como ramas u otros
materiales, existe un sistema de rejillas colocados justo en la entrada, el cual, impide el paso de
estos objetos que pueden dañar o impedir el funcionamiento de las compuertas.

13
 Planta de tratamiento de agua potable

Ilustración 5.
Sistema de rejilla

El agua ingresa por este sistema y se dirige a una tubería de aducción de 3’’, encargado de
transportar el agua cruda hasta una cámara de distribución, donde se utilizan dos tuberías para
realizar la división del agua correspondiente, una tubería conduce el agua hacia el desarenador y
la otra hacia el sistema de reservorio.

14
 Planta de tratamiento de agua potable

Ilustración 6.
Cámara de distribución

El sistema de reservorio es utilizado como almacenamiento de agua para uso agropecuario,

como es sistema de riego.

Ilustración 7.
Sistema de reservorio.

15
 Planta de tratamiento de agua potable

El desarenador, tiene como objetivo separar los elementos en suspensión, y el procedimiento

utilizado consiste en provocar una reducción de la velocidad del agua por debajo de los límites de
precipitación de los granos de la arena, pero por encima de los de sedimentación de la materia
orgánica, con el fin de evitar depósitos de materia susceptibles de fermentación.

Los desarenadores se pueden clasificar en

• Desarenadores de flujo horizontal

• Desarenadores de flujo vertical
• Desarenadores de flujo inducido

En el área de estudio, se trabaja con un desarenador de flujo horizontal, el cual, es utilizado en

instalaciones de pequeñas poblaciones y cuenta con 4 zonas con diferente función.

Ilustración 8.
Desarenador

La primera zona es la de entrada, la cual tiene como función el conseguir una distribución
uniforme de las líneas de flujo dentro de la unidad, uniformizando a su vez la velocidad y tiene
una válvula de ingreso de 3’’. La segunda es de desarenación, en la cual se realiza el proceso de

16
 Planta de tratamiento de agua potable

depósito de partículas por acción de la gravedad, en este caso, tiene una geométrica de cono para
una mejor separación de partículas. La tercera es la zona de salida, conformada por un vertedero
de rebose diseñado para mantener una velocidad que no altere el reposo de la arena sedimentada.
Y la cuarta zona es de depósito y eliminación de la arena sedimentada, constituida por una tolva
permita el deslizamiento de la arena hacia el canal de limpieza de los sedimentos.

Ilustración 9.
Vertedero de rebose y válvulas de desagüe

Todos los sistemas mencionados anteriormente cuentan con unas válvulas de purga, las cuales
son necesarias en el mantenimiento.

5.2 Tratamiento de agua

Ahora bien, desde el desarenador comienza la tubería de conducción de 4’’, la cual permiten el
transporte del agua, en condiciones adecuadas de calidad, cantidad y presión, desde la fuente de
abastecimiento, hasta el sitio donde se encuentra la planta de tratamiento.

17
 Planta de tratamiento de agua potable

Ilustración 10.
Tubería de conducción

En esta parte, se encuentra una válvula de entrada, encargada de regular el caudal a trabajar.
En este caso es un caudal de 3 a 4 L/s, debido que, parte se queda en el reservorio como
almacenamiento.

18
 Planta de tratamiento de agua potable

Ilustración 11.
Válvula de entrada

La planta de tratamiento es de tipo compacta, fabricada con un material de poliéster en fibra

de vidrio y tiene una capacidad máxima de 10 L/s.

Al ingresar el agua cruda por la tubería de conducción, se dirige a la parte de arriba de la

estructura, donde se encuentran unas bandejas de aireación en forma piramidal, las cuales son de
un material denominado carbón coque, que tiene como objetivo retener los minerales del agua.
Posteriormente se dirige a un vertedero para poder llevar un control del caudal que ingresa.

En el vertedero se inicia el proceso de coagulación floculación, en el cual las partículas se

aglutinan en pequeñas masas llamadas flóculos. La coagulación y la floculación se utilizan para
dar al agua cruda unas características especiales que hagan que las impurezas que contiene se
eliminen en un proceso posterior, produciéndose remoción de turbiedad y color. Se realiza la
aplicación de un coagulante (floricloruro de aluminio), el cual permite que los solidos que no han
sido retenidos, se separen de las moléculas de agua por medio de una mezcla rápida, que tiene por
objeto hacer que el coagulante se difunda lo más rápida y uniformemente posible en toda la masa
del agua.

19
 Planta de tratamiento de agua potable

Posteriormente se realiza el proceso de floculación, el cual se realiza inmediatamente después de

la coagulación. De cierta manera la coagulación y la floculación son semejantes por ser
básicamente operaciones de mezcla, diferenciadas únicamente por la intensidad con que dicha
mezcla es realizada, así, la potencia disipada por unidad de volumen en la mezcla lenta que
efectúa la floculación es normalmente inferior al 25% de la potencia disipada en un mezclador
rápido. El floculador está constituido por 6 compartimientos y cada uno de ellos cuenta con una
válvula de desagüe.

Ilustración 12.
Floculador

20
 Planta de tratamiento de agua potable

Ilustración 13.
Válvulas de desagüe

Una vez terminados estos procesos, el agua floculada pasa por una tubería hacia el siguiente
compartimiento en forma de cono, denominado sedimentador. En esta unidad, el agua asciende
de manera mas lenta para que los solidos se retengan en la parte inferior, también cuenta con un
sistema de laminas tipo colmena, el cual tiene una inclinación de 60°, que también ayuda a
retener los sólidos. En la parte superior de la estructura se tienen unos tubos de 6’’, los cuales
permiten que el agua clarificada pase a la siguiente unidad, la cual es el filtro.

21
 Planta de tratamiento de agua potable

Ilustración 14.
Sedimentador

En el filtro se lleva a cabo un proceso microbiológico, la estructura cuenta con un lecho de

arena, grava y antracita, por donde al agua pasa y se retengan las partículas que no hayan sido
retenidas en los anteriores procesos. En la parte superior se cuenta con un espacio filtrante, en
donde se acumula el agua filtrada y se aplica el desinfectante, en este caso, se trabaja con cloro
granulado, que tiene una concentración del 70%.

22
 Planta de tratamiento de agua potable

Ilustración 15.
Filtro

Para lograr conocer la cantidad de coagulante y desinfectante necesaria para el tratamiento de

agua, se debe realizar las pruebas físico-quimas de turbiedad, color, pH y un ensayo de jarras, el
cual es una simulación para obtener la cantidad optima en planta.

Es importante mencionar que todo este sistema funciona por una energía fotovoltaica, en
donde unas micro bombas ayudan a llevar el coagulante y desinfectante hasta la parte superior de
las estructuras.

Ilustración 16.
Micro bombas

Una vez finalizado el proceso de desinfección el agua pasa por una tubería hacia los tanques
de almacenamiento.

23
 Planta de tratamiento de agua potable

Ilustración 17.
Tanque de reserva

Ilustración 18.
Tanque de almacenamiento

6 RESULTADOS Y ANALISIS
Al finalizar el proceso de tratamiento de agua se debe desarrollar unos ensayos de laboratorio
para verificar que las propiedades físico-químicas del agua cumplan con los requerimientos

24
 Planta de tratamiento de agua potable

estipulados en la norma vigente y que sean aptas para consumo humano. En este caso, al realizar
y verificar estos parámetros, se observa que cumplen con los rangos estipulados.

Un ejemplo es la turbiedad, se obtuvo un valor de 0.3

Ilustración 19.
Turbiedad en la muestra

El pH se obtuvo un resultado de 8.032

25
 Planta de tratamiento de agua potable

Ilustración 20.
pH en la muestra

En el parámetro de color se obtuvo un valor de 0

Ilustración 21.
Cloro en la muestra

26
 Planta de tratamiento de agua potable

Y en el parámetro de cloro residual un valor de 2.11

Ilustración 22.
Cloro residual en la muestra

Se observa que el tratamiento si esta funcionando correctamente, puesto que, se obtienen

valores que se encuentran en el rango estipulado en la norma. Siempre se busca obtener los
menos valores posibles.

Por otra parte, se puede analizar que el sistema de aireación no esta funcionando en la
estructura, debido que, en la zona de estudio no se logra realizar el mantenimiento en la parte
superior de este proceso. También porque el agua no viene con muchos solidos flotantes en la
misma, entonces, con los demás procesos de tratamiento es suficiente para lograr obtener el
objetivo final, que es agua para consumo humano.

En la zona de estudio se evidencia una tapa de inspección sin bordillo y con una tapa de
material que se puede oxidar fácilmente, se observa esto, debido que, ya se encuentra en estado
de oxidación y por ende puede afectar al agua que se encuentra en el tanque de reserva. +

27
 Planta de tratamiento de agua potable

Ilustración 23.
Tapa de inspección sin bordillo

Se recomienda que la tapa de inspección tenga bordillo para evitar la contaminación del agua
y que la tapa debe ser en aluminio o algún material que no se oxide.

Ilustración 24.
Tapa de inspección con bordillo

28
 Planta de tratamiento de agua potable

7 CONCLUSIONES
A partir de lo observado en el análisis visual de la planta de tratamiento, se puede concluir que
es necesario llevar un control de calidad y verificación en cada estructura que constituye a una
PTAP, debido que, es de suma importancia un buen tratamiento para que el agua sea optima del
consumo humano.

Es importante que todas las estructuras cuenten con válvulas de purga para el mantenimiento
respectivo de las mismas.

Se concluye que siempre en las tapas de inspección debe tener un bordillo para evitar
contaminar el agua que se encuentra en el tanque.

Es muy importante realizar las respectivas pruebas de laboratorio de todos los parámetros que
estipula la norma vigente, como es color, turbiedad, pH y lo correspondiente al ensayo de jarras
para una simulación de la planta real.

Del mismo modo, es necesaria la supervisión continua tanto del proceso de tratamiento como
del funcionamiento de los diferentes equipos instalados en la planta de tratamiento de agua
potable, por lo cual se recomienda contratar el personal mínimo necesario como el señalado en
los manuales de arranque, operación y mantenimiento de las plantas de tratamiento de agua
potable elaborados por el diseñador;

8 REFERENCIAS

29
