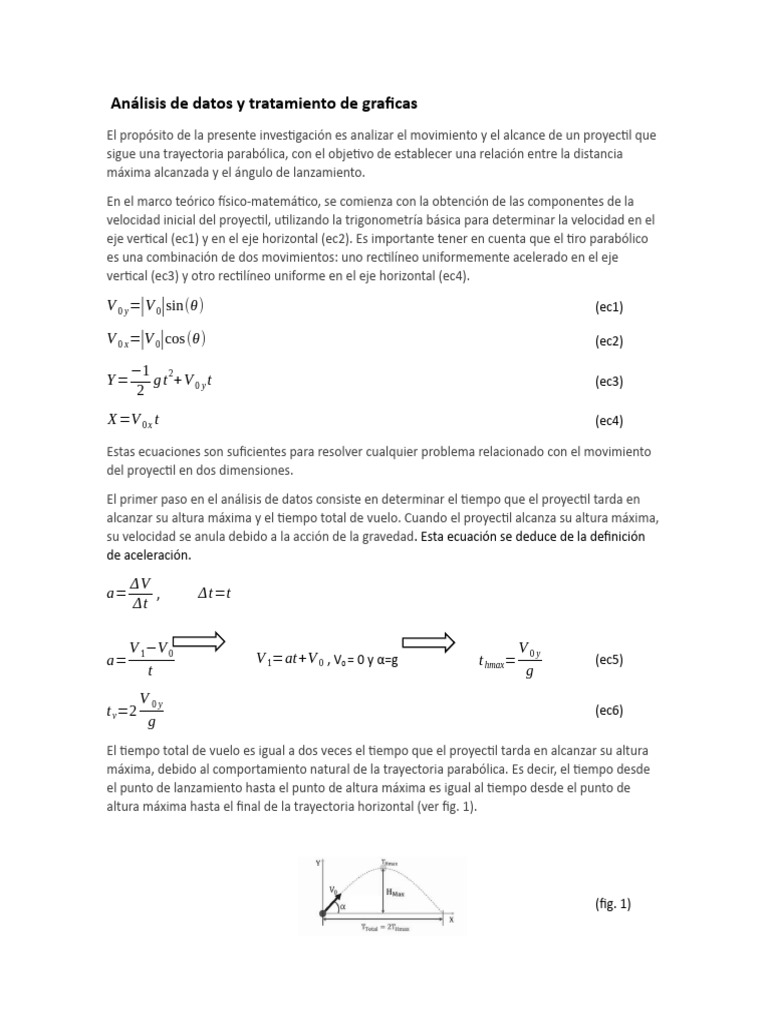

Análisis de datos y tratamiento de graficas

El propósito de la presente investigación es analizar el movimiento y el alcance de un proyectil que

sigue una trayectoria parabólica, con el objetivo de establecer una relación entre la distancia
máxima alcanzada y el ángulo de lanzamiento.

En el marco teórico físico-matemático, se comienza con la obtención de las componentes de la

velocidad inicial del proyectil, utilizando la trigonometría básica para determinar la velocidad en el
eje vertical (ec1) y en el eje horizontal (ec2). Es importante tener en cuenta que el tiro parabólico
es una combinación de dos movimientos: uno rectilíneo uniformemente acelerado en el eje
vertical (ec3) y otro rectilíneo uniforme en el eje horizontal (ec4).

V 0 y =|V 0|sin(θ) (ec1)

V 0 x =|V 0|cos (θ) (ec2)

−1 2
Y= gt +V 0 yt (ec3)
2
X =V 0 x t (ec4)

Estas ecuaciones son suficientes para resolver cualquier problema relacionado con el movimiento
del proyectil en dos dimensiones.

El primer paso en el análisis de datos consiste en determinar el tiempo que el proyectil tarda en
alcanzar su altura máxima y el tiempo total de vuelo. Cuando el proyectil alcanza su altura máxima,
su velocidad se anula debido a la acción de la gravedad. Esta ecuación se deduce de la definición
de aceleración.

ΔV
a= , Δ t=t
Δt

V 1−V 0 V0y
a= V 1=at+V 0 , V0 = 0 y α=g t hmax= (ec5)
t g
V 0y
t v =2 (ec6)
g
El tiempo total de vuelo es igual a dos veces el tiempo que el proyectil tarda en alcanzar su altura
máxima, debido al comportamiento natural de la trayectoria parabólica. Es decir, el tiempo desde
el punto de lanzamiento hasta el punto de altura máxima es igual al tiempo desde el punto de
altura máxima hasta el final de la trayectoria horizontal (ver fig. 1).

(fig. 1)
Para calcular la altura máxima alcanzada por el proyectil, se utiliza la ecuación 3, teniendo en
cuenta que la velocidad inicial es igual a cero.

( )
2 2 2
gt g V 0y V0y
h= , se reemplaza t por (ec5) h max= h max= (ec7)
2 2 g 2g
Para hallar teóricamente el alcance máximo horizontal del proyectil se utiliza la relación que hay
entre velocidad, distancia y tiempo.

d
V= d=Vt (ec8)
t
Lo que resulta en la ecuación 8 la cual nos dará el alcance horizontal, Es necesario realizar un
cambio de variables y utilizar la componente de la velocidad en el eje horizontal, así como
reemplazar el tiempo total de vuelo (ecuación 6).

( )
2
V 0 sin(θ) 2V 0 sin(θ)cos (θ)
Ah=V 0 x t v Ah=V 0 cos(θ) 2 Ah=
g g
2
V 0 sin (2θ)
Por la siguiente razón trigonométrica, 2 sin ( θ ) cos ( θ ) =sin(2 θ), Ah= (ec9)
g
Por último, se obtiene una ecuación teórica para el movimiento del proyectil a partir de las dos
ecuaciones que describen el movimiento en dos dimensiones (ec3 y ec4).

Se empieza despejando en ec4 el tiempo.

( ) ( )
2
X −1 X X
X =V 0 x t t= , se reemplaza en ec3 Y = g +V 0 y
V 0x 2 V 0x V 0x

Y=
−g
2 V 0x 2 ( )
V
X 2+ 0 y X +h
V0x
(ec10)

La altura inicial del proyectil está representada como h.

Gráficos
Gráficos para el primer ángulo (45°)
Gráfico posición proyectil

En el siguiente gráfico se muestran los datos tomados experimentalmente contra la función teórica
del movimiento del proyectil, se busca medir la incertidumbre de los datos experimentales frente
al marco teórico del movimiento parabólico (ver graf1).
 (graf1) Trayectoria del movimiento parabolico del proyectil

Gráfico lineal

El grafico que se muestra a continuación es el que resulta después de linealizar la gráfica #1, esto
con el fin de simplificar el análisis de datos.

La linealización de un gráfico consiste en transformar una relación no lineal entre dos variables en
una relación lineal, mediante una transformación adecuada de las variables. Esta técnica es útil
porque permite analizar y modelar relaciones complejas de manera más sencilla y precisa (ver
graf2).

(graf2) Gráfico linealizado de los datos recolectados.

Gráficos para el segundo ángulo (30°)

Gráfico posición proyectil
 Gráfico posición horizontal vs posición vertical del proyectil con ángulo de tiro de 30°.

Gráfico lineal

Gráfico linealizado para la segunda configuración.
