SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO

INDUSTRIAL

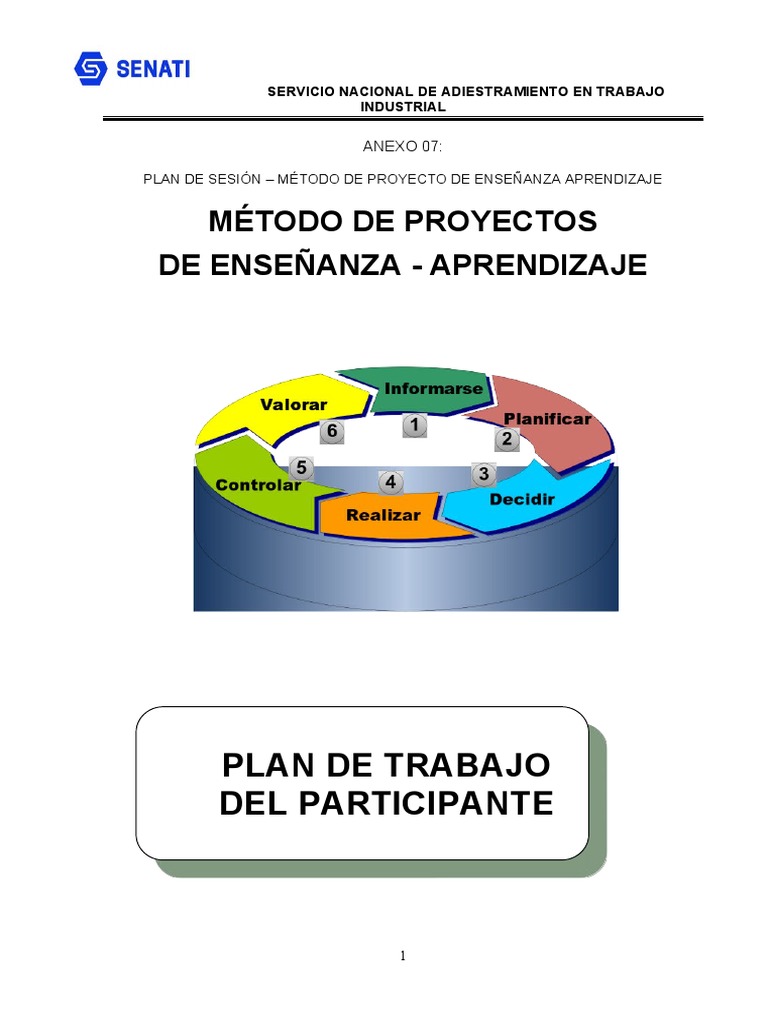

ANEXO 07:

PLAN DE SESIÓN – MÉTODO DE PROYECTO DE ENSEÑANZA APRENDIZAJE

MÉTODO DE PROYECTOS
DE ENSEÑANZA - APRENDIZAJE

PLAN DE TRABAJO
DEL PARTICIPANTE

1
 1. PROYECTO PLANTEADO EN TÉRMINO DE
PROBLEMA
La empresa “CONTROL SAC” desea brindar procesos de servicios de instalación y
mantenimiento de circuitos oleohidráulicos. Por tanto, se solicita al área de
mantenimiento mecánico-eléctrico que se encargue de elaborar un procedimiento
escrito de cómo realizar la operación de una central hidráulica de máquinas
industriales, así como la lista de equipos, herramientas y materiales a utilizar que
cumpla los procedimientos indicados:
• Identificar partes de central hidráulica.

• Verificar depósitos y válvula de descarga.

• Verificar visores.
• Inspeccionar visualmente la bomba.
• Probar central hidráulica.
• Verificar presión de línea.

Modelos de Central hidráulica de máquinas industriales.

2
 Central hidráulica de máquinas industriales

Carrera: Electricista Industrial CÓDIGO DEL PROYECTO:

TIEMPO:
Operar central hidráulica de Nº PAG:
360 min.
máquinas industriales.
FECHA: 11/08/2023

3
 2. INFORMACIÓN PARA EL
DESARROLLO DEL PROYECTO

Carrera: Electricista Industrial

Módulo
Ocupacional:
Módulo
Mandos de Sistemas Hidráulicos
Formativo:
Operar central hidráulica de máquinas Código
Proyecto:
industriales. :
Duración: 360 minutos
Instructor: Jesús Guillermo Cayo Ramírez

2.2. OBJETIVOS
Con la guía del facilitador y la información proporcionada, el instructor participante será capaz de realizar
la Operación de central hidráulica de máquinas industriales, en un tiempo de 200 minutos de acuerdo con
las especificaciones técnicas indicadas, normas de seguridad e higiene industrial, actuando de manera
responsable con el medio ambiente.

2.3 CONTENIDO SINTÉTICO A DESARROLLAR

Modelo de acción completa: Informar, planificar, decidir, realizar, controlar y valorar.

Roles de los estudiantes y del facilitador en el Método de proyectos de enseñanza aprendizaje.
Pasos para elaborar un proyecto de aprendizaje.

2.4. CUESTIONARIO GUIA

Nº PREGUNTAS

2.4.1. ¿Qué es una central oleohidráulica?

2.4.2. ¿Cómo funciona un sistema Oleohidraulico?
2.4.3. ¿Cuáles son las desventajas de la oleohidráulica?
2.4.4. ¿Cuáles son los componentes de un sistema hidráulico?
2.4.5. ¿Cuál es la función de un tanque hidráulico?
2.4.6.
2.4.7.

2.5. BIBLIOGRAFÍA
N BIBLIOGRAFÍA – SITIOS WEB
º
2.5.1. https://www.youtube.com/watch?v=TD9weT7Jp8g- cómo trabaja bomba hidráulica
2.5.2. https://www.youtube.com/watch?v=cpSa__rZsL4- funciones del depósito
2.5.3. https://www.youtube.com/watch?v=uHkOJ3K39FQ – Tanque oleohdráulico
2.5.4.
2.5.5.

MÉTODO DE PROYECTOS DE ENSEÑANZA – APRENDIZAJE

3. HOJA DE RESPUESTAS AL
CUESTIONARIO GUÍA

4
1. ¿Qué es una central oleo hidráulica?

Una central oleo hidráulica es una instalación que combina sistemas hidráulicos y
sistemas oleodinámicos para generar energía y controlar maquinarias y procesos
industriales. Estas centrales utilizan fluidos hidráulicos y aceites como medio de
transmisión de energía para llevar a cabo diversas funciones, como mover
componentes mecánicos, aplicar fuerzas o controlar movimientos precisos.
Las centrales oleo hidráulicas se utilizan en una variedad de aplicaciones
industriales, como prensas, maquinaria de construcción, equipos de minería,
sistemas de elevación, máquinas herramientas y más. Su ventaja radica en la
capacidad de transmitir grandes cantidades de energía con precisión y control, lo
que las hace ideales para tareas que requieren movimientos suaves, rápidos y
potentes.

2. ¿Cómo funciona un sistema Oleo hidráulico?

Un sistema oleohidráulico, también conocido como sistema hidráulico, es un

conjunto de componentes y dispositivos que utilizan un fluido incompresible
(generalmente aceite) para transmitir energía y realizar trabajos mecánicos. Estos
5
 sistemas son ampliamente utilizados en una variedad de aplicaciones, desde
maquinaria industrial hasta equipos de construcción y vehículos.

Aquí te explico cómo funciona un sistema oleohidráulico básico:

Fuente de energía: El sistema comienza con una fuente de energía, que puede ser
un motor eléctrico, un motor de combustión interna o cualquier otra fuente de
energía mecánica. Esta fuente de energía acciona una bomba hidráulica.

Bomba hidráulica: La bomba hidráulica es responsable de tomar el fluido (aceite) de

un depósito y presurizarlo. La presión generada por la bomba crea una corriente de
fluido a alta presión que se dirige hacia los componentes del sistema.

Válvulas: Las válvulas controlan el flujo de fluido dentro del sistema. Hay varios
tipos de válvulas, como válvulas de control direccional, válvulas de control de flujo y
válvulas de control de presión. Estas válvulas permiten dirigir el flujo de fluido hacia
los cilindros o motores hidráulicos según sea necesario para realizar un trabajo
específico.

Cilindros o motores hidráulicos: Los cilindros y motores hidráulicos son los

dispositivos que convierten la energía hidráulica en movimiento mecánico. Un
cilindro consta de un pistón que se mueve dentro de un cilindro y está conectado a
una carga, como una placa o un brazo mecánico. Cuando el fluido presurizado llega
al cilindro, empuja o tira del pistón, lo que provoca el movimiento de la carga
conectada.

Retorno del fluido: Una vez que el fluido hidráulico ha realizado su trabajo en el
cilindro o motor hidráulico, necesita ser devuelto al depósito para ser recirculado.
Esto generalmente se logra mediante válvulas de retorno o conductos específicos.

Depósito de fluido: El fluido hidráulico regresa al depósito, donde se enfría y se filtra

antes de volver a ser succionado por la bomba hidráulica para comenzar el ciclo
nuevamente.

En resumen, un sistema oleohidráulico utiliza el principio de la transmisión de

presión a través de un fluido incompresible para realizar trabajos mecánicos. La
presión generada por la bomba hidráulica se controla mediante válvulas y se dirige
hacia cilindros o motores hidráulicos que convierten la energía hidráulica en
movimiento mecánico.

3. ¿Cuáles son las desventajas de la oleo hidráulica?

A pesar de sus numerosas ventajas, los sistemas oleohidráulicos también presentan

algunas desventajas y limitaciones. Algunas de las principales desventajas incluyen:
6
 1. Mantenimiento: Los sistemas oleohidráulicos requieren un mantenimiento regular
y cuidadoso. El fluido hidráulico debe ser monitoreado y reemplazado
periódicamente debido a la contaminación, el desgaste y la degradación que puede
experimentar con el tiempo. Esto puede aumentar los costos de mantenimiento y
tiempo de inactividad.

2. Fugas de fluido: Debido a la alta presión involucrada en los sistemas

oleohidráulicos, las fugas de fluido son un problema común. Las fugas no solo
pueden causar desperdicio de fluido, sino que también pueden ser peligrosas para
el medio ambiente y para los trabajadores que operan y mantienen los sistemas.

3. Temperatura y viscosidad: Los cambios en la temperatura pueden afectar la

viscosidad del fluido hidráulico, lo que a su vez puede afectar el rendimiento del
sistema. En ambientes extremadamente fríos o calientes, puede ser necesario
ajustar los parámetros del sistema para garantizar un funcionamiento óptimo.

4. Ruido y vibraciones: Los sistemas oleohidráulicos pueden generar niveles

significativos de ruido y vibraciones, especialmente cuando trabajan a altas
presiones. Esto puede ser molesto para los operadores y puede requerir medidas
de reducción de ruido y vibraciones.

5. Contaminación del medio ambiente: Las fugas de fluido hidráulico y el desgaste

de los componentes pueden contribuir a la contaminación del medio ambiente si no
se gestionan adecuadamente. El fluido hidráulico contaminado puede filtrarse al
suelo o al agua, lo que puede ser perjudicial para la vida silvestre y los ecosistemas.

6. Requerimientos de espacio y peso: Los componentes de los sistemas

oleohidráulicos, como bombas, cilindros y conductos, pueden ocupar espacio
significativo y agregar peso a la maquinaria o equipo en el que se utilizan. Esto
puede ser una limitación en aplicaciones donde el espacio y el peso son críticos.

7. Eficiencia energética: En comparación con algunos otros sistemas de transmisión

de energía, como los sistemas eléctricos, los sistemas oleohidráulicos pueden ser
menos eficientes en términos de conversión de energía. Parte de la energía se
disipa como calor debido a la fricción y otros factores.

Aunque las desventajas mencionadas pueden ser significativas, es importante

señalar que muchas de estas limitaciones pueden ser gestionadas y mitigadas
mediante un diseño y mantenimiento adecuados, así como el uso de tecnologías y
materiales avanzados. Los sistemas oleohidráulicos siguen siendo ampliamente
utilizados en una variedad de aplicaciones debido a su capacidad para proporcionar
fuerza y control precisos en diversas situaciones.

4. ¿Cuáles son los componentes de un sistema hidráulico?

Un sistema hidráulico está compuesto por varios componentes que trabajan juntos
para transmitir energía y realizar trabajo mecánico utilizando un fluido
incompresible. Aquí están los componentes principales de un sistema hidráulico:
7
-Bomba hidráulica: La bomba es el corazón del sistema y es responsable de
generar el flujo de fluido presurizado. Puede haber varios tipos de bombas, como
bombas de engranajes, bombas de pistones y bombas de paletas.

-Depósito de fluido: El depósito almacena el fluido hidráulico y permite que se enfríe

y se filtre antes de ser recirculado en el sistema.

-Válvulas: Las válvulas controlan el flujo, la dirección y la presión del fluido en el

sistema. Hay varios tipos de válvulas, incluidas las válvulas de control direccional,
las válvulas de control de flujo y las válvulas de control de presión.

-Cilindros hidráulicos: Los cilindros son dispositivos que convierten la energía

hidráulica en movimiento lineal. Consisten en un cilindro con un pistón que se
mueve dentro de él. El fluido presurizado empuja o tira del pistón, lo que genera el
movimiento deseado.

-Motores hidráulicos: Los motores hidráulicos son similares a los cilindros, pero en
lugar de generar movimiento lineal, generan movimiento rotativo. Transforman la
energía hidráulica en energía mecánica rotativa.

-Conductos y mangueras: Los conductos y las mangueras transportan el fluido

hidráulico entre los diferentes componentes del sistema. Deben ser diseñados para
manejar la presión y el flujo adecuados.

-Filtros: Los filtros eliminan las partículas y contaminantes del fluido hidráulico, lo
que ayuda a mantener el sistema limpio y funcionando correctamente.

-Acumuladores: Los acumuladores almacenan energía en forma de fluido a presión,

lo que permite una respuesta rápida en situaciones de alta demanda de flujo.

-Manómetros y sensores: Estos componentes monitorean la presión, la temperatura

y otros parámetros del sistema, brindando información esencial para el control y el
mantenimiento.

-Válvulas de alivio y de seguridad: Estas válvulas protegen el sistema al controlar la

presión y prevenir situaciones peligrosas, como presiones excesivas.

-Amortiguadores y limitadores de caudal: Estos componentes controlan la velocidad

de movimiento y proporcionan amortiguación para evitar movimientos bruscos o
daños en el sistema.

-Controladores y unidades de control: Estos dispositivos permiten a los operadores

controlar el sistema hidráulico, ya sea manualmente o mediante sistemas
automatizados.

Estos son solo algunos de los componentes esenciales en un sistema hidráulico. La

combinación y el diseño específicos de estos componentes pueden variar según la
aplicación y los requisitos del sistema en cuestión.

8
5. ¿Cuál es la función de un tanque hidráulico?

La función principal de un tanque hidráulico, también conocido como depósito o

reservorio, en un sistema hidráulico es almacenar el fluido hidráulico y proporcionar
varias funciones esenciales para el correcto funcionamiento del sistema. Algunas de
sus funciones clave son las siguientes:
9
1. Almacenamiento del fluido: El tanque hidráulico almacena una reserva de fluido
hidráulico que es utilizada por la bomba para generar flujo y presión en el sistema.
Esto asegura que haya suficiente fluido disponible para satisfacer las demandas del
sistema en diferentes momentos.
2. Enfriamiento: El fluido hidráulico tiende a calentarse debido a la fricción y las
pérdidas de energía en el sistema. El tanque proporciona un espacio donde el fluido
puede enfriarse antes de ser recirculado. Algunos tanques también están diseñados
con aletas o serpentinas para aumentar la disipación de calor.
3. Decantación y separación de aire: El tanque permite que el fluido hidráulico se
asiente y se separe del aire atrapado en él. Esto ayuda a eliminar el aire del
sistema, lo que podría causar problemas de funcionamiento y ruido.
4. Filtración: Algunos tanques están equipados con elementos de filtración que
ayudan a eliminar partículas y contaminantes del fluido hidráulico. Esto contribuye a
mantener el fluido limpio y prolonga la vida útil de los componentes.
5. Volumen de compensación: A medida que los cilindros y motores hidráulicos se
mueven y generan cambios en el volumen del fluido, el tanque actúa como un
volumen de compensación, permitiendo que el fluido fluya hacia y desde el tanque
para mantener un nivel constante de fluido en el sistema.
6. Almacenamiento de fluido de retorno: Después de que el fluido hidráulico ha
realizado su trabajo en los cilindros o motores, regresa al tanque para su
recirculación y reutilización.
7. Absorción de pulsaciones y golpes de presión: El tanque puede ayudar a
amortiguar y suavizar las fluctuaciones de presión en el sistema, lo que contribuye a
un funcionamiento más suave y estable.
8. Inspección y mantenimiento: El tanque generalmente está equipado con tapones
de llenado, indicadores de nivel y otros dispositivos que permiten a los operadores
monitorear y mantener el fluido hidráulico de manera efectiva.

En resumen, el tanque hidráulico cumple múltiples funciones críticas que

contribuyen al funcionamiento eficiente y confiable del sistema hidráulico al
almacenar, enfriar, filtrar y mantener el fluido hidráulico en condiciones óptimas.

OBSERVACIONES_________________________________________________________________
_______

Carrera: Electricista Industrial ESCALA:

Operar central hidráulica de máquinas CÓDIGO:

industriales. FECHA:11/08/2023

MÉTODO DE PROYECTOS DE ENSEÑANZA – APRENDIZAJE

4. HOJA DE PLANIFICACIÓN
DIBUJO / ESQUEMA

10
 PROCESO DE EJECUCIÓN
OPERACIONES /PASOS – SUBPASOS /
DIBUJOS / ESQUEMAS SEGURIDAD / MEDIO AMBIENTE / NORMAS -
ESTANDARES

MÉTODO DE PROYECTOS DE ENSEÑANZA – APRENDIZAJE

5. HOJA DE PREVENCIÓN DE
RECURSOS

11
Para la ejecución del proyecto se requiere de recursos, listen lo que se necesite:
5.1. MATERIALES 5.2. INSUMOS

5.3. HERRAMIENTAS 5.4. INSTRUMENTOS

5.5. MÁQUINAS 5.6. EQUIPOS

5.7. RECURSOS 5.8. OTROS REQUERIMIENTOS

12
 7. PLAN DE TRABAJO
FASES
EVIDENCIAS DE
(Tiempo en ACTIVIDADES DE LOS ESTUDIANTES ACTIVIDADES DEL FACILITADOR
DESEMPEÑO
minutos)
Expone didácticamente.
Se organizan en grupos de estudio y trabajo Informa sobre el Método de Proyectos.
Plantea el problema y objetivos. Cuestionario guía
Analizan objetivos específicos
Entrega el plan de trabajo del estudiante. desarrollado.
INFORMAR Recopilan información para resolver lo referente al
Indica tiempos de las fases del proyecto y organiza Sustentación de
(60 min) planteamiento del problema.
grupos. cuestionario guía
Responden cuestionario guía.
Evalúa los conocimientos de los estudiantes. desarrollado.
Presentan las respuestas del cuestionario guía

Observa el trabajo de grupo, no interviene en la Hoja de

Elaboran la planificación del proceso y se distribuyen planificación. planificación de la
PLANIFICAR tareas en el grupo, de acuerdo con el problema secuencia de
Modera a los grupos.
(20 min) planteado. trabajo.
Incentiva la participación de los estudiantes que no se
Listan materiales, insumos, herramientas, otros. integran. Hoja de
Presentan plan al facilitador. prevención de
recursos
Hoja de
planificación
Hace reflexionar a cada grupo sobre la planificación validada por el
Deciden la planificación a seguir.
propuesta. facilitador.
DECIDIR Fundamentan al facilitador los pasos a seguir.
Propone eventuales cambios.
(15 min) Solicitan autorización al facilitador para continuar con la
Revisa el planteamiento de cada grupo y retroalimenta Hoja de
siguiente fase
Autoriza pasar a la fase realizar. prevención de
recursos validada
por el facilitador.
Hoja de ejecución
validada por el
Organizan puestos de trabajo facilitador.
Prepara materiales, herramientas, instrumentos Producto
Ejecutan la tarea de acuerdo con la planificación,
REALIZAR manuales, especificaciones y otras ayudas.
recomendaciones, puntos clave, normas de seguridad y elaborado:
(200 min) Observa el trabajo e interviene en caso de riesgos
medio ambiente. Operar central
Evalúa las habilidades y destrezas
Anotan las observaciones hidráulica de
máquinas
industriales.
Hoja de
Auto controlan lo ejecutado de acuerdo con el plan de
autoevaluación
trabajo. Controla el resultado de cada trabajo de grupo a través del producto
CONTROLA Verifican su desempeño y el producto elaborado. de la observación y preguntas. elaborado
R Confrontan los pasos realizados. Promueve la discusión de resultados obtenidos. Hoja de
(30 min) Realizan su autoevaluación Motiva a los equipos para la presentación de sus autoevaluación
Preparan la presentación de sus resultados al plenario resultados al plenario. del desempeño.

13
 Hoja de
evaluación del
producto
Participan en el plenario elaborado
Modera el debate.
VALORAR Debaten y valoran resultados Hoja de
Resume conclusiones
(35 min) evaluación del
Registra los logros obtenidos
desempeño.
Registro de
asistencia y
evaluación.
360
Tiempo total de desarrollo del proyecto
min.
________________________ _________________________
Revisa Firma
do por y sello

14
