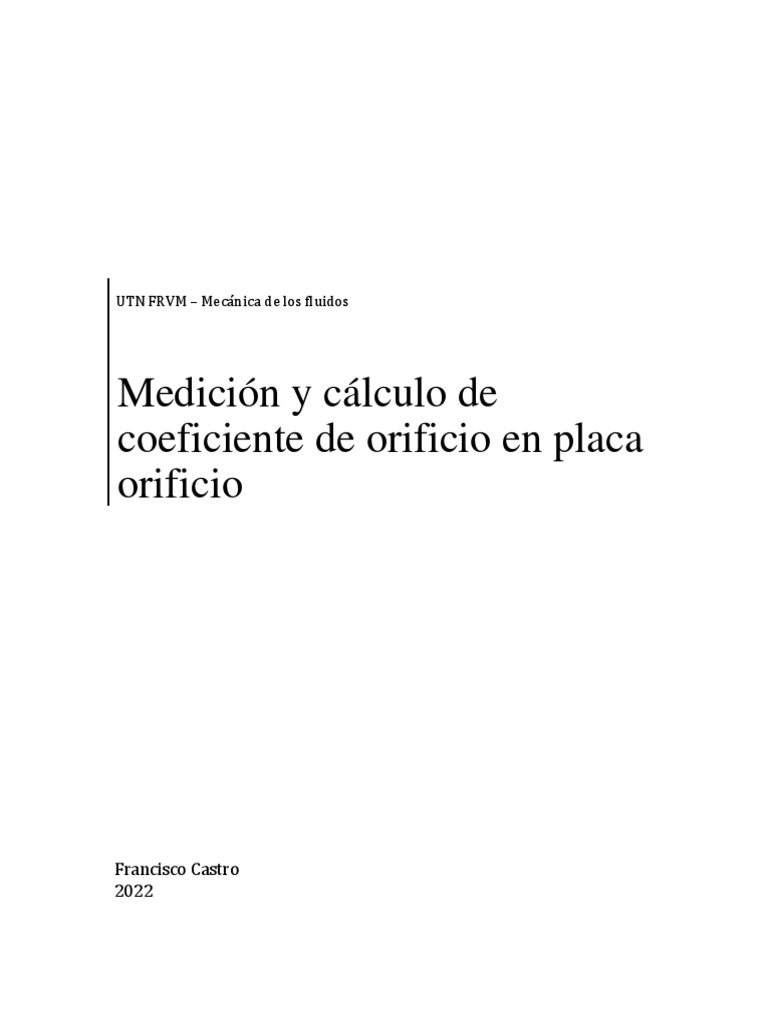

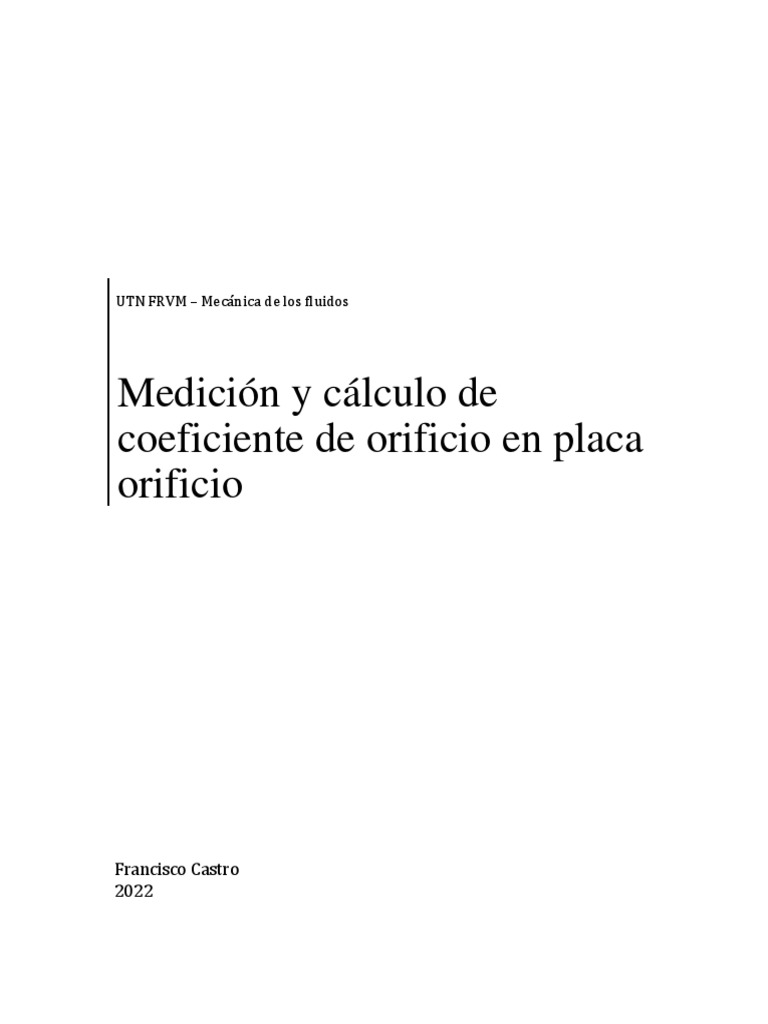

UTN FRVM – Mecánica de los fluidos

Medición y cálculo de
coeficiente de orificio en placa
orificio

Francisco Castro
2022
Índice

Introducción ................................................................................................................................................. 2

Desarrollo ...................................................................................................................................................... 2

Conclusión ..................................................................................................................................................... 7

1
Introducción

En el marco de la cátedra Mecánica de los fluidos, se realizó un ensayo para

determinar el coeficiente de orificio de una placa orificio que se encuentra instalada

en el sistema de tuberías de laboratorio. El objetivo de este ensayo es la comparación

de los resultados experimentales obtenidos con los coeficientes teóricos obtenidos del

libro (R. L. Daugherty - A. C. Ingersoll, Mecánica de los Fluidos).

Desarrollo

En la imagen 1 se muestra la placa orificio con sus respectivas tomas de presión

estática conectadas a un manómetro de mercurio el cual se inclinó un ángulo 𝜃 =

28.8º para su mejor medición.

2
Imagen 1: Placa orificio y manómetro de mercurio

3
El sentido de flujo del fluido (agua) en la imagen 1 va de derecha a izquierda, el mismo

es provisto por un arreglo de dos bombas centrífugas.

Como primer paso se realizó un relevamiento de las dimensiones de la placa orificio,

otorgando los siguientes valores:

• Díametro interno de la tubería 27,5 mm

• Diámetro interno del orifico de la placa 20 mm

Imagen 2: Placa orificio y tomas de presión estática

En la imagen 2 se pueden apreciar los siguientes componentes:

1- Placa orificio

2- Toma de alta presión

3- Toma de baja presión

4
Se midió la diferencia de presión (pérdida de carga) utilizando el manómetro de

mercurio en 4 casos distintos, variando el caudal de agua.

Para la medición del caudal en cada caso se utilizó un balde, una balanza y un

cronómetro, de esta manera podemos calcular de forma directa el caudal másico.

𝑚
𝑄𝑚 =
𝑡

Considerando la densidad del agua igual a 1 L/Kg, podemos decir que los valores

numéricos de caudal másico y caudal volumétrico resultarán iguales, en L/s.

A continuación, se calcula el área del caño, para luego obtener la velocidad media y el

número de Reynolds en cada caso.

𝐴 = 𝜋𝑟 2 = 𝜋 ∗ 0.013752 = 0.00059 𝑚2

Para calcular el nº de Reynolds, asumimos la viscosidad del agua igual a 1.138 ∗

10−6 𝑚2/𝑠

𝑉∗∅ 𝑉 ∗ 0.0275
𝑁º 𝑅𝑒 = =
𝜐 1.138 ∗ 10−6

Para finalizar, se calcula el factor K de la placa orificio de la siguiente manera:

𝑄 = 𝐴0 ∗ 𝐾 ∗ √2𝑔ℎ

∆ℎ(𝑚𝑚) ∗ 𝑠𝑒𝑛𝜃 ∗ 𝜌𝐻𝑔 ∗ 2 ∗ 𝑔

𝑄 = 𝐴0 ∗ 𝐾 ∗ √
𝜌𝐴𝑔𝑢𝑎

5
 𝑄
𝐾=
∆ℎ(𝑚𝑚) ∗ 𝑠𝑒𝑛𝜃 ∗ 𝜌𝐻𝑔 ∗ 2 ∗ 𝑔
𝐴0 ∗ √ 𝜌𝐴𝑔𝑢𝑎

Siendo 𝐴0 el área del orificio de la placa:

𝐴0 = 𝜋𝑟 2 = 𝜋 ∗ 0.0102 = 0.000314 𝑚2

CASO Nº CAUDAL (m3/s) ΔH*senθ (mm) ΔH*senθ (Pa) v (m/s) Nº Re K

1 0.0005866 24.1 3211 0.994 24026 0.87
2 0.0004622 16.4 2184 0.783 18931 0.83
3 0.0003094 7.7 1028 0.524 12672 0.81
4 0.0001656 1.0 129 0.281 6783 1.21

6
Conclusión

Analizando el gráfico de factor K según número de Reynolds, se observa que el mismo

disminuye entre los primeros dos puntos, pero a partir del segundo punto se

estabiliza y adquiere una tendencia a aumentar proporcionalmente al número de

Reynolds. Esto significa que el rango óptimo para la utilización de esta placa orificio es

para números de Reynold mayores a 12500, ya que a partir de ese punto es que se

estabiliza y el coeficiente K tiene menos variación.

El valor mínimo obtenido fue K=0.81 y el valor máximo fue K=1.21 el cual ocurre

cuando el número de Reynolds es mínimo.

No se puede comparar los resultados obtenidos experimentalmente con los valores

teóricos de la bibliografía ya que estos últimos corresponden para flujos con números

de Reynold mayores.
