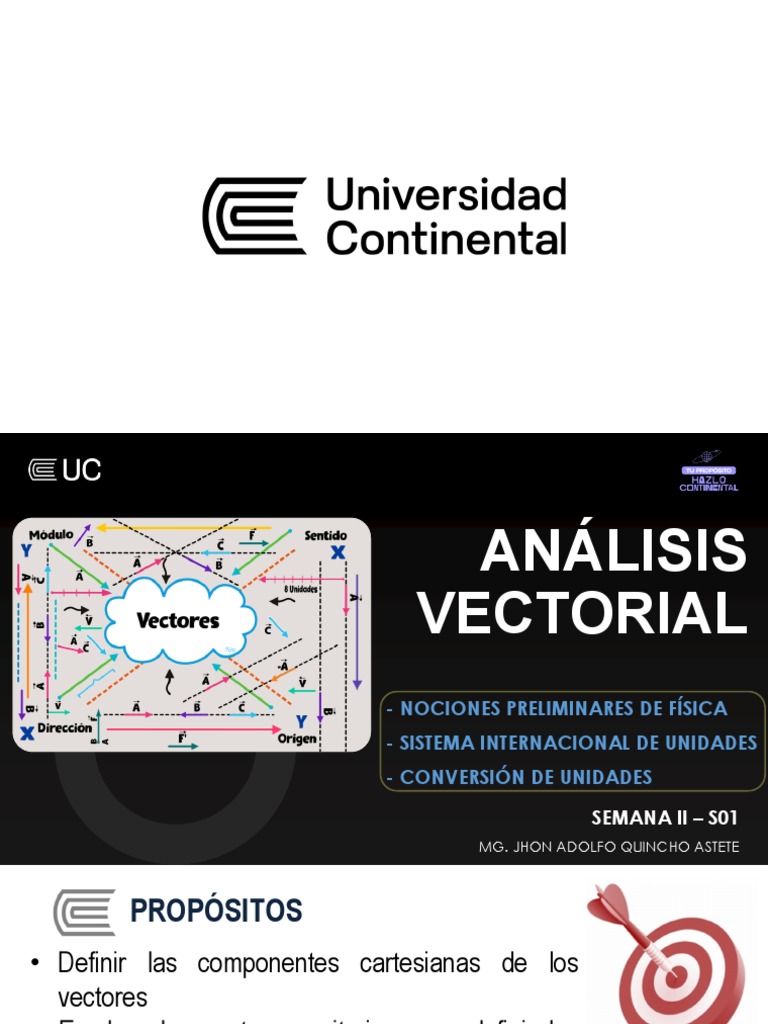

ANÁLISIS

VECTORIAL
- NOCIONES PRELIMINARES DE FÍSICA
- SISTEMA INTERNACIONAL DE UNIDADES
- CONVERSIÓN DE UNIDADES

SEMANA II – S01
MG. JHON ADOLFO QUINCHO ASTETE
 PROPÓSITOS
• Definir las componentes cartesianas de los
vectores
• Emplear los vectores unitarios para definir los
componentes de un vector
• Sumar vectores en términos de sus componentes
cartesianas y de los unitarios
 ¿Por qué es importante estudiar vectores en ingeniería?

Toda los problemas en estática tienen carácter vectorial

Composición vectorial:

✓ Fuerzas que actúan sobre un puente o edificio.

✓ Fuerzas que actúan sobre los piñones de una
rueda dentada.
✓ Para el cálculo antisísmico, etc.
✓ La base de las simulaciones numéricas de
esfuerzos y deformaciones en estructuras.

4
 CANTIDADES O MAGNITUDES FÍSICAS
ESCALARES VECTORIALES
Cualquier cantidad física positiva o Cualquier cantidad física que requiere tanto de magnitud
negativa que se puede especificar por como de dirección para su descripción completa.
completo mediante un número y su
• Fuerza
unidad. • Velocidad
• Longitud • Aceleración
• Masa • Momento
• Volumen

VECTOR
 CARACTERÍSTICAS DE UN VECTOR

Origen o punto de aplicación. F

Módulo o magnitud del vector, que
corresponde al valor absoluto de
dicho vector.
dirección
𝜽
Sentido del vector, que corresponde a Origen
la orientación de dicho vector.

Dirección del vector, la cual se da

por el ángulo que forma el vector
con respecto al origen de arcos.
 Vector

• Geométricamente, un vector es un
segmento de recta orientado (flecha)
cuya longitud es proporcional al
valor de la cantidad física que
representa (modulo), mientras que
su orientación determina la dirección
Notación vectorial

• Los vectores se
denotan con letras • El valor numérico o
mayúsculas con una módulo del vector se
flecha arriba. denota con una letra
mayúscula normal o
con ayuda del símbolo
de valor absoluto

=
 Vectores iguales y vectores opuestos

• Dos vectores son iguales si • Dos vectores son opuestos si

tienen el mismo módulo y la tienen el mismo módulo pero
misma dirección. direcciones opuestas.
 Suma vectorial "Método polígono"
Para sumar vectores con el método
gráfico se unen de manera consecutiva Si sumamos el vector con su
la punta de un vector con la cola del opuesto tenemos una resta de
vectores. No es conmutativa
siguiente. La resultante se obtiene
uniendo la cola del primer vector con la
punta del último. La suma es
conmutativa.
Ley asociativa de la adición.

Cuando se adicionan tres o más vectores, su suma es independiente

del modo como los vectores pueden asociarse para formar grupos.
(A + B) + C = A + (B + C)
 Método gráfico - "Paralelogramo"
• Dados dos vectores, A y B, se pide calcular su
resultante.
A

Asenα
𝑹= 𝑨𝟐 + 𝑩𝟐 + 𝟐𝑨. 𝑩. 𝐜𝐨𝐬𝜶 𝛟 = arctan
B+Acosα
 Ejercicio N° 01

• Calcule la resultante de los vectores A y B mostrados en la figura.

 Ejercicio N° 02

• Calcule la resultante de los vectores A y B mostrados en la

figura.
Razones trigonométricas en triángulos
rectángulos
 Método de componentes vectoriales
El vector A puede representarse como la
suma de dos vectores que se encuentran
• Ax y Ay se denominan componentes
sobre los ejes "x" y "y" respectivamente.
del vector A y se pueden calcular
Estos vectores reciben el nombre de mediante la siguiente relación:
componentes del vector A.

𝐴𝑥 = 𝐴. cos𝜃

𝐴𝑦 = 𝐴. sen𝜃

𝟐 𝟐
𝑨𝒚
𝑨= 𝑨𝒙 + 𝑨𝒚 𝜽 = 𝐚𝐫𝐜𝐭𝐚𝐧
𝑨𝒙
 COMPONENTES CARTESIANAS DE VECTORES EN EL
PLANO

componentes de un vector

Componente = una parte

Son las proyecciones de un vector a lo largo de los
ejes “x” e “y”
✓ La componente Ax es la proyección del vector A
a lo largo del eje x
𝐴𝑥 = 𝐴 cos 𝜃

✓ La componente Ay es la proyección del vector A

a lo largo del eje y
𝐴𝑦 = 𝐴 sin 𝜃

Validas sólo si θ es medida con respecto al eje x

8
 COMPONENTES CARTESIANAS DE VECTORES EN EL
PLANO

Cuidado!
Las componentes no son vectores:
Las componentes Ax y Ay de un vector A son tan sólo
números. Las simbolizamos con letra cursiva normal
sin flecha arriba, en vez de la letra cursiva negrita con
flecha que está reservadas para los vectores.

Los signos de las

componentes dependen
del ángulo

10
 CÁLCULOS DE VECTORES POR COMPONENTES

1. Cálculo de la magnitud y la dirección de un vector a partir de sus componentes:

Si medimos θ desde el eje +x, y un ángulo positivo se mide hacia el eje +y, entonces:
 CÁLCULOS DE VECTORES POR COMPONENTES

2. Multiplicación de un vector por un escalar:

Por ejemplo, cada componente del vector 2A es dos veces mayor que la
componente correspondiente del vector A, de manera que 𝟐A está en la misma
dirección que A pero tiene el doble de magnitud.
 CÁLCULOS DE VECTORES POR COMPONENTES

3. Uso de componentes para calcular la resultante de dos o más vectores:

 Vectores unitarios
A
• Un vector unitario es un vector con magnitud uA=
1, no tiene unidades y su fin es especificar una
dirección. El vector unitario i tiene la dirección
A
del eje +x y el vector j la dirección +y.
SUMA DE VECTORES POR COMPONENTES
USANDO VECTORES UNITARIOS

Calcular la magnitud de la resultante de los siguientes

vectores

𝐴Ԧ = 3𝑖Ƹ − 8𝑗Ƹ 𝐵 = −4𝑖Ƹ − 10𝑗Ƹ

 Vector en el espacio
𝒗 = (𝒗𝒙 ; 𝒗𝒚 ; 𝒗𝒛 ൯ El vector
z
𝒗 = |𝒗| = 𝒗𝒙 𝟐 + 𝒗𝒚 𝟐 + 𝒗𝒛 𝟐 Su módulo

Cosenos directores 𝒗
: 𝒗𝒙 𝛾

𝒄𝒐𝒔𝜶 = 𝛽
|𝒗|
𝒗𝒚
𝛼 y
𝐜𝐨𝐬𝜷 = x
|𝒗|
𝒗𝒛
𝐜𝐨𝐬𝜸 = 𝒗 = 𝒗𝒙 𝐢 + 𝒗𝒚 𝒋 + 𝒗𝒛 𝒌
|𝒗|
 Vectores unitarios
• Ejemplo
Determinar el vector
unitario de los
siguientes vectores:
A = 4i - 5j
B = 3j - 2k
C = 2i + 3j - 4k
Vectores unitarios cartesianos
z

kˆ ˆj y

iˆ
x

෡
𝒖 = 𝟏𝒊Ƹ + 𝟑𝒋Ƹ + 𝟐𝒌
 Suma de vectores.
Método de las Componentes
• Para sumar dos o más vectores por el método • Calcule el desplazamiento total de
de las componentes, debe escribir cada uno cartero del ejercicio anterior utilizando
de los vectores a través de sus componentes y el método de las componentes
luego sumar independientemente las
componentes x y y de dichos vectores
Calcule el vector resultante de los dos vectores mostrados
en la figura. Las marcas en los ejes coordenados x,y,z son
iguales a 1 u.
 Ejercicio propuesto
• El vector A tiene componentes Ax = 1,30 cm, Ay = 2,55 cm; el vector B tiene componentes Bx =
4,10 cm, By =-3,75 cm. Calcule: a) las componentes de la resultante A+B, y b) la magnitud y
dirección de B-A
Determinar los vectores unitarios en el triángulo de vértices
A(−3, 4, 0), B(3, 6, 3) y C(−1, 2, 1).

𝜇𝐴𝐶 ; 𝜇𝐶𝐵 ; 𝜇𝐵𝐴

Ejercicios Resueltos
 Aplicación de adición de vectores en el plano

1.
Solución:
2. Tres cuerdas horizontales tiran de una piedra grande enterrada en el suelo, produciendo
los vectores de fuerza 𝐴Ԧ ,𝐵 y 𝐶 , que se muestran en la figura. Obtenga la magnitud y la
dirección de una cuarta fuerza aplicada a la piedra que haga que la suma vectorial de las cuatro
fuerzas sea cero.
Solución:
Solución:
 NO
OLVIDAR!
✓ Un vector tiene magnitud y dirección
✓ Los vectores se pueden representar
en función de sus componentes en el
plano o en el espacio.
✓ La suma de vectores en conmutativa
pero la diferencia no.
