Realizado por:
Angely Azevedo
María Fernanda Jiménez

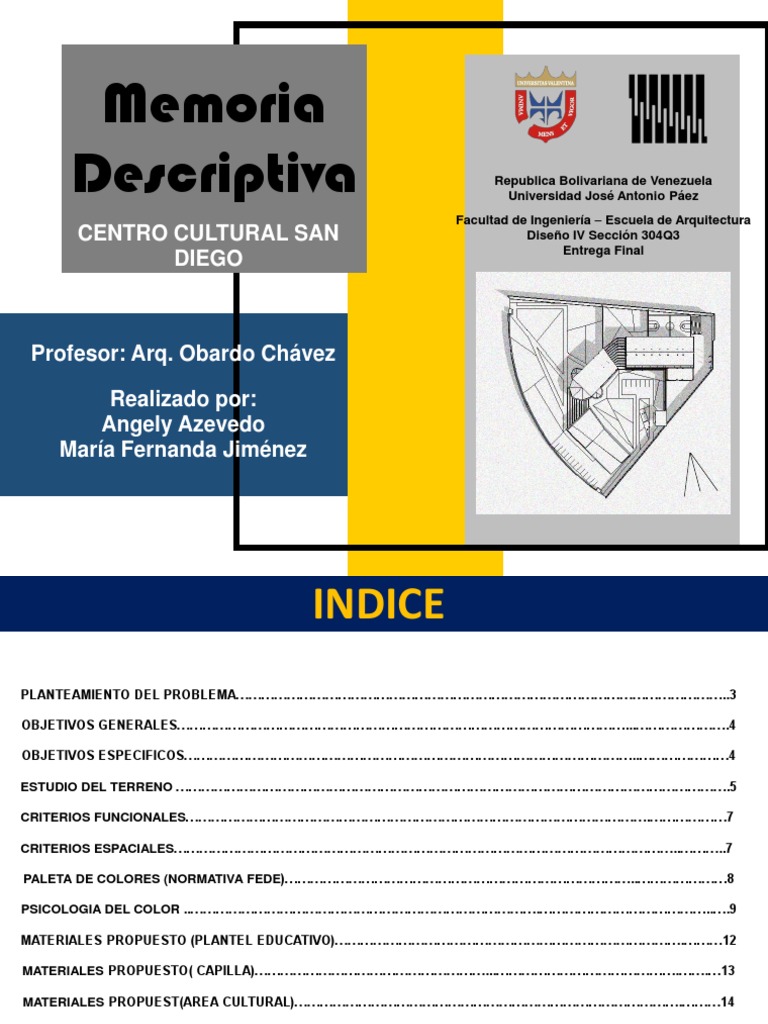

INDICE
PLANTEAMIENTO DEL PROBLEMA……………………………………………………………………………………………………..3
OBJETIVOS GENERALES……………………………………………………………………………………………...………………….4
OBJETIVOS ESPECIFICOS……………………………………………………………………………………………..…………………4
CRITERIOS FUNCIONALES……………………………………………………………………………………………….………………7
CRITERIOS ESPACIALES………………………………………………………………………………………………………..………..7
PLANO DETALLES………………………………………………………………………………………………………………..……….16
PLANTEAMIENTO DEL PROBLEMA
Un centro cultural es un lugar diseñado para promover actividades socio culturales de una población en especifica, su
perfil multidisciplinario y su vocación de espacio abierto a la comunidad lo convierten en una tipología sumamente
En el municipio San Diego existen diversas instituciones educativas y religiosas pero han perdido el enfoque cultural
con el paso del tiempo, es por ello se plantea realizar como objetivo en este semestre de diseño IV dicho anteriormente
Centro Cultural Educativo-Religioso abarcando así las acciones que permiten apoyar la identificación, dotación del
recreativo de la población de San Diego implantando así una edificación que contara con Plantel Educativo contando
con educación básica primaria y educación media, área cultural y área religiosa.
OBJETIVO ESPECIFICO
Contribuir a que la población en general logre un desarrollo integral, afectivo, psicomotor, intelectual y axiológico
que le permitan liderar procesos de cambio y contribuir con la sociedad para hacerla mas justa y equilibrada
Propiciar el ambiente y los espacios necesarios para que el usuario desarrolle la creatividad, imaginación, curiosidad y
el espíritu de investigación.
Promover y auspiciar las convivencias, salidas pedagógicas y eventos recreativos al igual que deportivos
sector las mercedes paralelo a la Av Julio Centeno, sus respectivas coordenadas geográficas: 10°15¨11¨¨ N – 67°57¨44¨¨ W
34,0 6:24am
6:24pm
Humedad 53%
COMPUESTO
CRITERIOS FUNCIONALES
Las edificaciones estarán ubicadas de tal forma de obtener mayor acceso a los vientos predominantes de la zona
(Gregal) creado así ventilación cruzada, de igual manera se puede aprovechar la orientación del sol para reducir costos
energéticos, por otro orden de ideas se considera que la visual mas importante para atraer a mayor cantidad de posibles
usuarios es la Av. Julio Centeno por ende el elemento mas llamativo en este proyecto es la visual de la capilla. Se quiere
dar a entender la distribución del centro cultural de la siguiente manera: plantel educativo será ubicado en la zona
noreste del terreno creando así zona semipública, en la zona sureste hasta noroeste estará ubicado el área cultural con la
intención de obtener delimitada la zona publica y para finalizar en la zona noroeste estará ubicada la capilla, creando un
equilibrio entre la zona semipública y publica.
CRITERIOS ESPACIALES
Las edificaciones contara con la siguiente distribución espacial:
• Plantel Educativo siendo la edificación mas alta de todo el terreno de estudio se tiene que
• Capilla, esta contara con su punto mas alto de 9mts seguidamente de un ligero desnivel
• Área Cultural, se puede describir con variados desniveles vista de planta, su punto mas
alto cuenta con 6,0mts en el cual será destinado al auditorio seguidamente de 4,70mts
• Plantel Educativo
• Exterior
Revestimiento 1:Capa de concreto con friso texturizado Blanco, Azul y
• Mobiliarios
Amarillo
Admon
Revestimiento 2: Panel de aluminio Compuesto 3mm, ancho
Coordinación
0,50mtsx5,50mts, color gris intermedio
Laboratorios
Techos: Cubierta liviana de cercha de metal cuadrado, con panel aislado
Pupitres: Mdf
laminados de metal
Mesas: Mdf
Puerta de entrada: Puerta Antipático RS de vidrio de h=3,0m a= 3,0m
Ventanas: Aluminio
Enrejado Metálico 1: Malla Ciclónica con doble concertina
• Interior • Patio Cívico
Suelos: Micro Cemento Asta de Banderas:
Revestimientos: Capa de pintura Blanco, Azul y Amarillo Seguridad: Alambre concertina doble
Puertas: Puerta de Mdf h= 2,07
Ventanas: Aluminio
• Cancha deportiva:
Portería: Con enrejado de malla metálica
Canasta de Basquetbol
Gradas: concreto
Suelos: Concreto
Suelos :Pintura sintética, con gama de colores azules claros, intermedio, oscuro y
amarillo,
Malla de simple torsión zona delimitante acceso a la cancha 13,70mtsx h=4,0mts
• Estructura
Cubierta liviana de cercha de metal cuadrado, con panel
aislado laminados de metal
Columnas de concreto armado 0,40 x 0,99
Propuesta de materiales
• Capilla
Visual de los Vitrales a color
• Exterior
Revestimiento: Capa de concreto con friso texturizado Blanco
Techos: Cubierta liviana de cercha de metal cuadrado, con panel aislado laminados de
metal
Puertas: Mdf h=5mts
Vitrales: 0,80mts x 5 mts Visual de los Vitrales blanco y negro
• Interior
Suelos: Micro Cemento
Revestimientos: Capa de pintura Blanca
Puertas: Mdf h=5mts
• Mobiliarios
Podio: Madera
Butacas: Madera
• Estructura
Columnas de concreto armado 0,40 x 0,99
Cubierta liviana de cercha de metal cuadrado, con panel
aislado laminados de metal
Propuesta de materiales
• Área Cultural
• Exterior
Revestimiento 1: 1:Capa de concreto con friso texturizado Blanco, Azul y Amarillo
Revestimiento 2: Panel de aluminio Compuesto 3mm, 0,50mtsx 5,50mts, color gris intermedio
Techos: Cubierta liviana de cercha de metal cuadrado, con panel aislado laminados de metal
Puerta de entrada: Puerta Antipático RS de vidrio de h=3,0m a= 3,0m
Ventanas: Aluminio
Enrejado: Malla Ciclónica con doble concertina
• Interior
Suelos: Micro cemento
Revestimientos 1: Capa de pintura Blanca, Azul y amarillo
Puertas: Puerta de Mdf h= 2,07
Ventanas: Aluminio
• Galería
Exhibidores
• Paisajismo
Cobertura Vegetal 1: Grama San Agustín (Ideal para climas cálidos, de fácil mantenimiento, utilizada en parques)
Cobertura Vegetal 2: Grama Bermuda (Tolera bien uso frecuente de transeúntes, No necesita mantenimiento continuo)
Palmera: Palma manila enana
Arbustos 1: Crotos amarillos
Arbusto 2: Acacia Bola
Arbusto 3: Duranta Golden o mejor conocida como garbancillo
Plano seriado: Pérgolas de hierro de 3,0mts , 0,30 x 0,30, con su respectiva capa de pintura azul y amarillo
Espejo de Agua:
Manto tipo Morter Plas N-4 ,
Manto Telas asfáltica
Mortero armado con malla metálica
Sistema de tubería Pvc
Iluminación
Para Camineras baliza led
Para las fachadas: apliques Led
Para paisajismo y espejos de agua proyector led
• Vialidad
Control de acceso Casilla Vigilancia
Paredes delimitantes: bloques, recubiertas con friso texturizado
Barra Vehicular de acero con sistema manual
Vialidades:
Manto asfaltico
Malla metálica electro soldada 4,6
Piedra #8
Cemento consistencia 20 15
Cancha Deportiva 15x27
Titulo:
CENTRO CULTURAL SAN DIEGO Plano
Profesor: Detalle
Arq. Obardo Chávez
Materia:
Diseño IV – 304Q3
Casilla de vigilancia 2x3x h=3mts con su Esc.
Realizado por:
respectivas barreras de acceso 1:100
Angely Azevedo C.I: 29.603.809
Fecha:
12-12-21 María F. Jiménez C.I: 27.669.611
