RAX
E

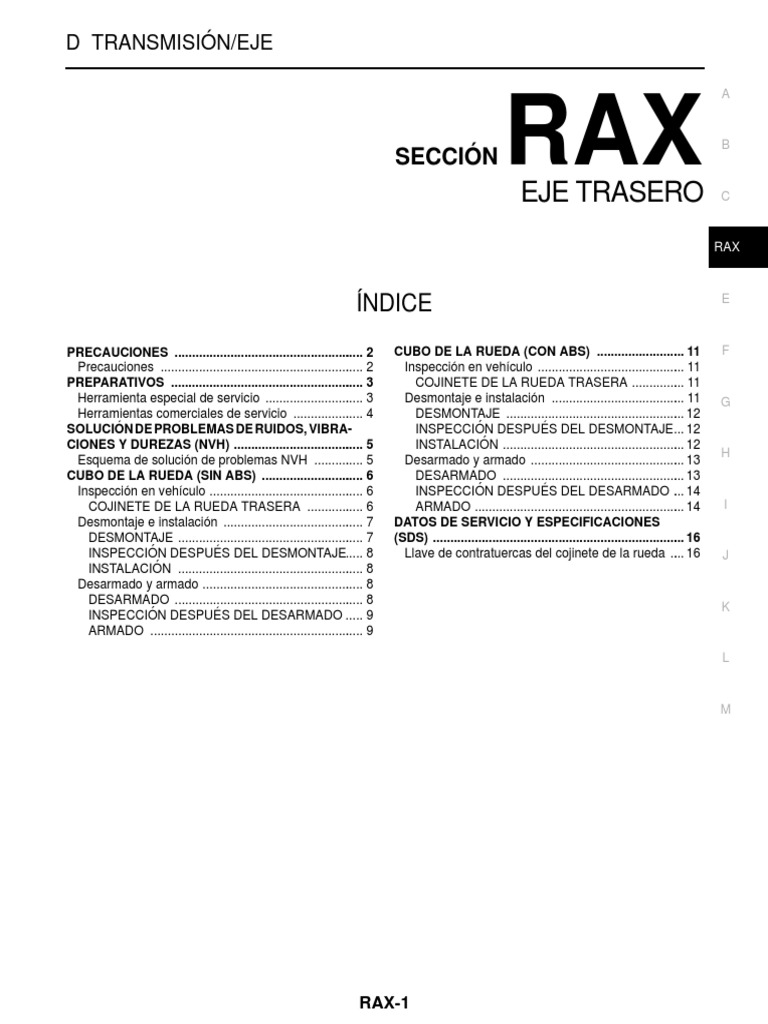

ÍNDICE
PRECAUCIONES ....................................................... 2 CUBO DE LA RUEDA (CON ABS) .......................... 11 F
Precauciones ........................................................... 2 Inspección en vehículo ........................................... 11
PREPARATIVOS ........................................................ 3 COJINETE DE LA RUEDA TRASERA ................ 11
Herramienta especial de servicio ............................. 3 Desmontaje e instalación ....................................... 11 G
Herramientas comerciales de servicio ..................... 4 DESMONTAJE .................................................... 12
SOLUCIÓN DE PROBLEMAS DE RUIDOS, VIBRA- INSPECCIÓN DESPUÉS DEL DESMONTAJE ... 12
CIONES Y DUREZAS (NVH) ...................................... 5 INSTALACIÓN ..................................................... 12
H
Esquema de solución de problemas NVH ............... 5 Desarmado y armado ............................................. 13
CUBO DE LA RUEDA (SIN ABS) .............................. 6 DESARMADO ..................................................... 13
Inspección en vehículo ............................................. 6 INSPECCIÓN DESPUÉS DEL DESARMADO ... 14
COJINETE DE LA RUEDA TRASERA ................. 6 ARMADO ............................................................. 14 I
Desmontaje e instalación ......................................... 7 DATOS DE SERVICIO Y ESPECIFICACIONES
DESMONTAJE ...................................................... 7 (SDS) ......................................................................... 16
INSPECCIÓN DESPUÉS DEL DESMONTAJE..... 8 Llave de contratuercas del cojinete de la rueda ..... 16 J
INSTALACIÓN ...................................................... 8
Desarmado y armado ............................................... 8
DESARMADO ....................................................... 8
K
INSPECCIÓN DESPUÉS DEL DESARMADO ..... 9
ARMADO .............................................................. 9
RAX-1
PRECAUCIONES
PRECAUCIONES PFP:00001
Precauciones EDS000F1
RAX-2
PREPARATIVOS
PREPARATIVOS PFP:00002
A
Herramienta especial de servicio EDS000F2
Nombre de la herramienta
Descripción
Número de la herramienta B
Mandril
Montaje de la junta de aceite de la caja C
ST30613000
del eje
a: 72 mm diá.
b: 48 mm diá.
RAX
ZZA1000D
E
Llave de contratuercas para cojinetes Desmontaje y montaje de la contra-
de ejes traseros tuerca del cojinete de la rueda
KV40107400
F
ZZA1228D
ZZA1093D
ZZA0803D
K
Mandril
ST1523S000
ST15231000 Montaje del rotor del sensor del ABS y L
a: 44 mm diá. puente trasero
b: 80 mm diá.
ST15243000
ZZA0881D
M
ZZA1106D
RAX-3
PREPARATIVOS
Nombre de la herramienta
Descripción
Número de la herramienta
ZZA1140D
Mandril
KV401053S0
KV40105310
a: 89,1 mm (3,508 pulg.) diá. Montaje del rotor del sensor del ABS
b: 80,7 mm (3,177 pulg.) diá.
KV40105320
KV40105330
ZZA0808D
S-NT360
RAX-4
SOLUCIÓN DE PROBLEMAS DE RUIDOS, VIBRACIONES Y DUREZAS (NVH)
Utilice el siguiente esquema como ayuda para encontrar la causa del síntoma. De ser necesario, repare o
B
reemplace estas partes.
—
Página de referencia
Consultar RAX-6
E
EJE TRASERO
NEUMÁTICOS
DIFERENCIAL
J
Desequilibrio
DIRECCIÓN
FRENOS
RUEDA
PALIER
K
Ruido × × × × × × × × × ×
PALIER
Sacudida × × × × × × × × × L
Ruido × × × × × × × × × ×
Sacudida × × × × × × × × ×
Síntoma M
Vibración × × × × × × ×
EJE TRA-
SERO Estremecimiento × × × × × × ×
Trepidación × × × × × ×
Baja calidad del rodado o
× × × × ×
manejabilidad
×: Aplicable
RAX-5
CUBO DE LA RUEDA (SIN ABS)
SMA525A
RAX-6
CUBO DE LA RUEDA (SIN ABS)
RAX
J
SDIA0480E
DESARMADO
1. Colocar el conjunto del puente trasero en una prensa.
PRECAUCIÓN:
Cuando utilice una prensa, colocar una placa de cobre o aluminio entre el eje y la prensa.
2. Apretar provisoriamente la tuerca del perno de espárrago del eje trasero. Desmontar el perno de espá-
rrago del eje trasero utilizando un martillo.
SDIA0390J
RAB0244D
RAX-8
CUBO DE LA RUEDA (SIN ABS)
10. Utilizando un mandril (herramienta adecuada), desmontar el cojinete de la rueda de la jaula del cojinete.
A
Medidas de las herramientas adecuadas
A :82 mm (3,23 pulg.)
B :75 mm (2,95 pulg.) B
C :54 mm (2,13 pulg.)
D :91 mm (3,58 pulg.)
E :125 mm (4,95 pulg.) C
SDIA0553E RAX
INSPECCIÓN DESPUÉS DEL DESARMADO
Puente trasero
E
● Comprobar si el eje está agrietado, arqueado o tiene desgaste irregular o mellas. En tales casos, sustituir
el eje.
Llave de contratuercas del cojinete de la rueda F
● Comprobar si el cojinete está deformado, tiene grietas o desgaste irregular. En tales casos, sustituir el
conjunto de cojinete de la rueda.
ARMADO G
1. Utilizando un mandril (herramienta adecuada), introducir el coji-
nete de la rueda dentro de la jaula del cojinete del eje trasero
con una prensa. H
PRECAUCIÓN:
● Aplicar grasa universal al cojinete de la rueda.
J
Medidas de las herramientas adecuadas
A :90 mm (3,54 pulg.) SDIA0554E
RAX-9
CUBO DE LA RUEDA (SIN ABS)
RAX-10
CUBO DE LA RUEDA (CON ABS)
RAX
SMA525A
E
COJINETE DE LA RUEDA TRASERA
Elevar el vehículo e inspeccionar el cojinete de las ruedas delanteras de la siguiente forma:
● Mover con la mano el cubo de la rueda en dirección axial para comprobar si el cojinete de la rueda tra-
F
sera tiene excesivo juego.
Juego longitudi- : 0 mm
nal axial G
● Girar la rueda para comprobar si hay ruidos anormales. Si se encuentra alguna irregularidad, reemplazar
el cojinete de la rueda.
● Comprobar el cubo de la rueda y sustituirlo si fuera necesario. H
SDIA0713E
RAX-11
CUBO DE LA RUEDA (CON ABS)
DESMONTAJE
1. Desmontar el tambor del freno y la zapata del freno.
2. Desmontar el tubo del freno del cilindro de la rueda.
PRECAUCIÓN:
● Al desmontar el tubo del freno, no dejar que el fluido se adhiera a la pintura de la carrocería.
● No presionar nunca el pedal del freno mientras se desmonta el tubo del freno.
RAX-12
CUBO DE LA RUEDA (CON ABS)
DESARMADO A
1. Montar las tuercas en los pernos de espárrago del plato de anclaje sin apretarlas. Utilizando un martillo,
desmontar el eje trasero de la jaula del cojinete del eje.
2. Utilizando un extractor de cojinetes de puentes traseros (herra- B
mienta especial de servicio), desmontar el rotor del sensor del
ABS del puente trasero.
3. Colocar el puente trasero en una prensa. C
PRECAUCIÓN:
Cuando se coloca el eje en un torno, siempre deben colo-
carse láminas de cobre o aluminio entre el torno y el eje. RAX
4. Utilizando un destornillador de punta plana, ensanchar las
garras de la arandela de bloqueo.
RAB0242D
E
SDIA0390J
I
7. Montar sin apretar los pernos de espárrago en la jaula del coji-
nete del eje. Utilizando un extractor de cojinetes de puentes tra-
seros (herramienta especial de servicio), desmontar del puente J
trasero la jaula del cojinete del eje.
8. Desmontar la junta de grasa utilizando una varilla de bronce.
K
L
RAB0244D
M
9. Utilizando un extractor de puentes traseros (herramienta espe-
cial de servicio), desmontar la guía interna del cojinete de la
rueda situado en el exterior.
RAB0265D
RAX-13
CUBO DE LA RUEDA (CON ABS)
SDIA0714E
SDIA0715E
RAX-14
CUBO DE LA RUEDA (CON ABS)
mediante el cali- H
brador de resorte
10. Utilizando un destornillador de punta plana, apretar las garras calafateadas de la arandela de bloqueo del
cojinete de la rueda. I
SDIA0719E
M
RAX-15
DATOS DE SERVICIO Y ESPECIFICACIONES (SDS)
RAX-16
