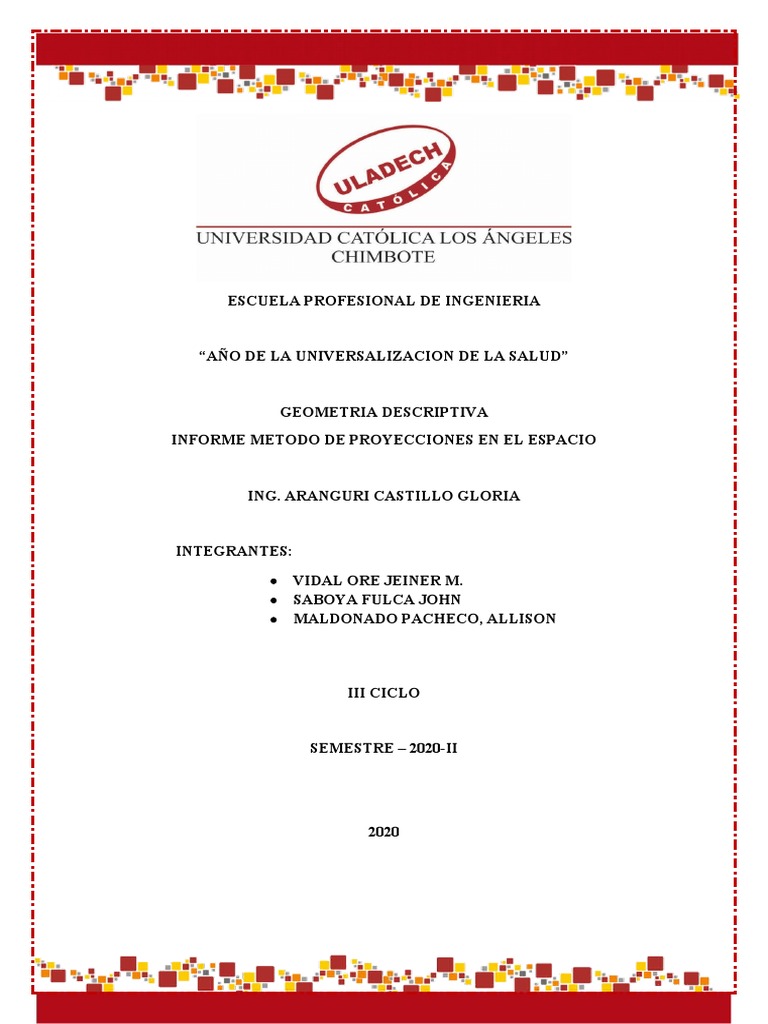

ESCUELA PROFESIONAL DE INGENIERIA
“AÑO DE LA UNIVERSALIZACION DE LA SALUD”
GEOMETRIA DESCRIPTIVA
INFORME METODO DE PROYECCIONES EN EL ESPACIO
ING. ARANGURI CASTILLO GLORIA
INTEGRANTES:
VIDAL ORE JEINER M.
SABOYA FULCA JOHN
MALDONADO PACHECO, ALLISON
III CICLO
SEMESTRE – 2020-II
2020
MÉTODOS DE PROYECCIONES DE OBJETOS EN EL ESPACIO
INTRODUCCIÓN
El presente contenido se titula “Los Métodos de Proyecciones de Objetos en el Espacio”
La temática del contenido en la ingeniería civil es el lenguaje grafico que mediante ello
se puede expresar las ideas e información necesario para que así sepa representar las
formas de un diseño que abarca en la descripción, la forma del objeto y sus
dimensiones, todo estudiante de ingeniería civil debemos saber bien los métodos de
proyección y su interpretación, como también requiere de una buena imaginación
constructiva.
Por lo tanto, contiene los fundamentos básicos de lo que se refiere a las proyecciones
con el fin de que tengan un conocimiento más claro sobre el tema ya que nos servirá
mucho en la carrera de ingeniería civil.
PROYECCION
La proyección es una técnica de dibujo empleada para representar un objeto en una
superficie. La proyección de un objeto es considerada como la figura obtenida sobre la
superficie mediante haces de rectas, llamadas rectas proyectantes, que partiendo de un
punto, llamado Foco, trasladan los detalles del objeto hasta la superficie en la que
inciden.
Elementos de una proyección:
El punto de vista o foco de proyección (V)
Puntos a proyectar (BXA)
Proyección de los puntos (A’)
Recta proyectante (V A)
Plano sobre el que se proyecta o plano de proyección ( π ).
1)PROYECCION CENTRAL
1-1) PROYECCION CONICA
La perspectiva cónica es un sistema de representación gráfico basado en
la proyección de un cuerpo tridimensional sobre un plano, mediante rectas proyectantes
que pasan por un punto; lugar desde el cual se supone que mira el observador. El
resultado final es una representación en el plano de la visión realista obtenida cuando
el ojo está en dicho punto, lugar desde el cual aumenta la sensación de estar dentro de la
imagen representada.
Filippo Brunelleschi en el Quattrocento fue el primero que formuló las leyes de la
perspectiva cónica, mostrando en sus dibujos las construcciones en planta y alzado,
indicando las líneas que se dirigen al punto de fuga.
2) PROYECCION PARALELA
2-1) PROYECCION ORTOGONAL
La proyección ortogonal es aquella cuyas rectas proyectantes auxiliares son
perpendiculares al plano de proyección (o a la recta de proyección), estableciéndose una
relación entre todos los puntos del elemento proyectante con los proyectados.1
En el plano, la proyección ortogonal es aquella cuyas líneas proyectantes auxiliares son
perpendiculares a la recta de proyección L.
Así, dado un segmento AB, bastará proyectar los puntos "extremos" del segmento –
mediante líneas proyectantes auxiliares perpendiculares a L–, para determinar la
proyección sobre la recta L.
Una aplicación de proyecciones ortogonales son los teoremas de las relaciones métricas
en el triángulo mediante las cuales se puede calcular la dimensión de los lados de un
triángulo.
El concepto de proyección ortogonal se generaliza a espacios euclidianos
de dimensión arbitraria, inclusive de dimensión infinita. Esta generalización tiene un
papel importante en muchas ramas de matemática y física.
2-1-A ) PROYECCIÓN ISOMÉTRICA
Una proyección isométrica es un método de representación gráfica, más
específicamente una axonométrica1 cilíndrica2ortogonal.3 Constituye en una
representación visual de un objeto tridimensional que se reduce en dos dimensiones, en
la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120°, y las
dimensiones paralelas a dichos ejes se miden en una misma escala.
El término isométrico proviene del idioma griego: "igual al tiempo", y al castellano
"igual medida" ya que la escala de medición es la misma en los tres ejes principales (x,
y, z).
La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la
ventaja de permitir la representación a escala, y la desventaja de no reflejar la
disminución aparente de tamaño -proporcional a la distancia- que percibe
el ojo humano.
2-1-B) PROYECCIÓN DIMETRICA
La perspectiva dimétrica es una herramienta del dibujo técnico, utilizada para
representar volúmenes, que forma parte a su vez de la Axonometría.
En la perspectiva dimétrica los ángulos formados entre dos ejes han de ser iguales y el
otro diferente, los ángulos iguales pueden ser dos cualesquiera. Pero lo más usual es que
el eje z se trace vertical y los ángulos iguales sean los formados entre el eje z y el x e y.
2-1-C) PROYECCIÓN TRIMETRICA
Es una proyección axonométrica, para representar volúmenes su definición dice “es una
proyección en la cual el objeto tridimensional se encuentra inclinado con respecto al
«plano del cuadro» de forma que sus tres ejes principales experimentan reducciones
diferentes.”
2-2) PROYECCIÓN OBLICUA
proyección oblicua es aquella cuyas rectas proyectantes auxiliares son oblicuas
al plano de proyección, estableciéndose una relación entre todos los puntos del elemento
proyectante con los proyectados.
En el plano, la proyección oblicua es aquella cuyas líneas proyectantes auxiliares son
oblicuas a la recta de proyección.
Así, dado un segmento, bastará proyectar los puntos "extremos" del segmento –
mediante líneas proyectantes auxiliares oblicuas, para determinar la proyección sobre la
recta.
2-2-A) perspectiva caballera
La perspectiva caballera es un sistema de representación que utiliza la proyección
paralela oblicua, en el que las dimensiones del plano proyectante frontal, como las de
los elementos paralelos a él, están en verdadera magnitud.
2-2-B) Perspectiva militar
Perspectiva militar o cabinet es una proyección paralela oblicua, un sistema de
representación por medio de tres ejes cartesianos (X, Y, Z).
REFENCIAS BIBLIOGRAFICAS
1. Garcia Sánchez R. y Salmerón Núñez J.M. Fundamentos de sistema diédrico y
geometría descriptiva [En Línea]. Cartagena: Universidad Politécnica de
Cartagena, 2016 [consultado 03 Oct 2020]. Disponible en:
https://elibro.net/es/lc/uladech/titulos/44003
2. Gómez Jiménez F. y Fernández González M. Geometria descriptiva: sistema
dièdric i acotat: problemes [En Línea]. Barcelona: Universitat Politècnica de
Catalunya, 2015 [consultado 03 Oct 2020]. Disponible en:
https://elibro.net/es/lc/uladech/titulos/61451
3. http://ensayosuarcarolinatorres.blogspot.com/2012/06/perspectiva-metodos-de-
proyeccion.html
4. Sanchez J. Geometria descriptiva sistemas de proyección. [En Línea].Baecelona,
1997.[consultado 03 Oct 2020].Disponible en: https://books.google.es/books?
id=gBOiCgAAQBAJ&lpg=PP1&ots=NyC3wC91Gc&dq=geometr%C3%ADa
%20descriptiva&lr&hl=es&pg=PT6#v=onepage&q=geometr%C3%ADa
%20descriptiva&f=false
