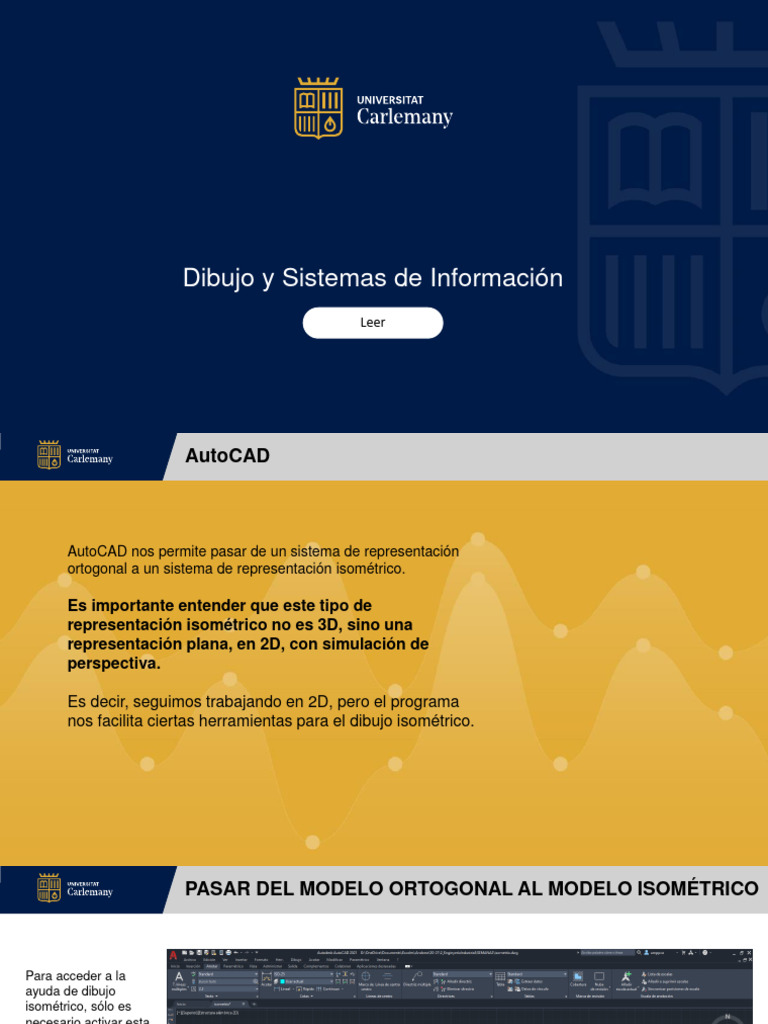

Dibujo y Sistemas de Información
Leer
AutoCAD
AutoCAD nos permite pasar de un sistema de representación
ortogonal a un sistema de representación isométrico.
Es importante entender que este tipo de
representación isométrico no es 3D, sino una
representación plana, en 2D, con simulación de
perspectiva.
Es decir, seguimos trabajando en 2D, pero el programa
nos facilita ciertas herramientas para el dibujo isométrico.
PASAR DEL MODELO ORTOGONAL AL MODELO ISOMÉTRICO
Para acceder a la
ayuda de dibujo
isométrico, sólo es
necesario activar esta
condición del menú
inferior derecho.
Activar Dibujo
isométrico
Automáticamente, la
cuadrícula que aparece
en el fondo del espacio
modelo adquirirá una
de las direcciones de
los tres isoplanos, que
hace referencia a los
planos definidos por
(X,Y), (X,Z) y (Y,Z).
PASAR DEL MODELO ORTOGONAL AL MODELO ISOMÉTRICO
Con la característica dibujo
isométrico activada, las
restricciones de movimiento se
ajustan a la isometría en Cuadrícula
isométrica
relación a la direccionalidad de Cursor
las líneas. isométrico
Para poder cambiar de
isoplano, se deberá presionar o
bien la tecla F5, o bien la
combinación de teclas ctrl + E
Al hacerlo, tanto la cuadrícula
como el cursor cambiarán su
direccionalidad.
Como se ve en la imagen, este
cambio no afecta a otros
dibujos del espacio modelo, que
se mantienen igual, sin
deformaciones automáticas.
PASAR DEL MODELO ORTOGONAL AL MODELO ISOMÉTRICO
Obsérvese la
restricción geométrica
a 30º característica de
la proyección
isométrica.
Restricción
isométrica
PASAR DEL MODELO ORTOGONAL AL MODELO ISOMÉTRICO
Con esta ayuda,
rápidamente se pueden
dibujar todas las aristas
paralelas a uno de los
ejes X, Y, Z.
Como mantenemos el
dibujo isométrico sin
reducción en ninguno
de sus ejes,
trasladamos las
longitudes de las vistas
diédricas directamente
a la isometría.
LA CIRCUNFERNCIA EN DIBUJO ISOMÉTRICO
Para dibujar la
circunferencia
utilizaremos el llamado
isocírculo.
1. Seleccionar la opción
elipsis ejes, fin
Esta herramienta se
encuentra dentro de la
opción elipsis ejes, fin,
que aparece al
desplegar las opciones
de elipsis.
Con este tipo de elipsis
escogido, en la línea de
comando tenemos la
opción de isocírculo.
Podemos clicar encima 2. Escoger la opción isocírculo
o teclear la letra i.
LA CIRCUNFERNCIA EN DIBUJO ISOMÉTRICO
Desde el centro del
isocírculo ya lo puedo
dibujar.
Por defecto, al indicar
la longitud se indica el
radio.
Si se prefiere indicar el
diámetro, hay que
especificarlo.
LA CIRCUNFERNCIA EN DIBUJO ISOMÉTRICO
Los arcos se dibujarán
a partir del isocírculo.
Por lo tanto hay que
conocer su centro.
Para dibujar arcos, utilizar
Una vez dibujado el Para dibujar el recorrido el isocírculo y recortar
del taladro, hay que activar
isocírculo, ser recortará la característica de
con la herramienta tangencia de la referencia
recortar, hasta a objetos
conseguir la longitud de
arco deseada.
Recordar que la
herramienta recortar,
recorta cualquier línea
hasta encontrarse con
otra que la
intersecciona.
ARISTAS OBLICUAS AL PLANO
Como en cualquier
dibujo isométrico, no
puedo saber la longitud
real de las líneas que
no son paralelas a un
eje. Por lo tanto, para
dibujar líneas
inclinadas, hay que
conocer su inicio y su Inicio y final de la arista
final, y unir ambos inclinada
puntos con la línea
deseada.
AutoCAD
Recordar que este tipo de dibujo isométrico NO es un dibujo 3D,
sino una representación 2D de la isometría. No tiene ninguna
característica tridimensional ya que está dibujado en una
superficie plana y no tiene volumen.
Dibujo y Sistemas de Información
