Pregunta A1 (Solución)
BLOQUE 1. Geometría y Dibujo Técnico Calificación máxima 2.5 puntos

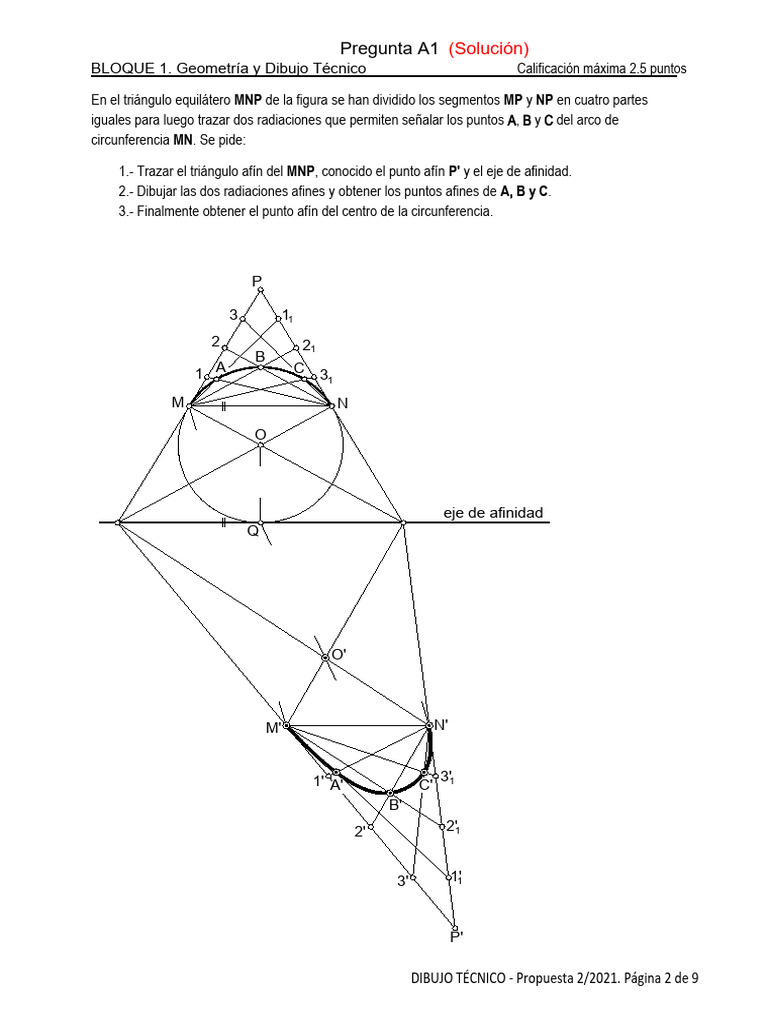

En el triángulo equilátero MNP de la figura se han dividido los segmentos MP y NP en cuatro partes
iguales para luego trazar dos radiaciones que permiten señalar los puntos A, B y C del arco de
circunferencia MN. Se pide:
1.- Trazar el triángulo afín del MNP, conocido el punto afín P' y el eje de afinidad.
2.- Dibujar las dos radiaciones afines y obtener los puntos afines de A, B y C.
3.- Finalmente obtener el punto afín del centro de la circunferencia.
3 11
2 21
B
1 A C 3
1
M N
eje de afinidad
Q
O'
M' N'
1' A' 3'1
C'
B'
2' 2'1
3' 1'1
P'
DIBUJO TÉCNICO - Propuesta 2/2021. Página 2 de 9
Pregunta A2 (Solución)
BLOQUE 1. Geometría y Dibujo Técnico Calificación máxima 2.5 puntos
Conociendo la tangente t a una elipse, y los puntos P y Q simétricos de cada uno de los focos respecto a
dicha tangente, se pide: hallar los focos, el punto de tangencia y los ejes de la mencionada elipse.
Puede resolverse por otros métodos.
Q
Circunferencia focal
2a
C
t
P T F'
F
A
DIBUJO TÉCNICO - Propuesta 2/2021. Página 3 de 9
Pregunta B1 (Solución)
BLOQUE 2. Sistemas de Representación (1) Calificación máxima 2,5 puntos
Determinar las proyecciones de un hexaedro o cubo con la diagonal AG vertical del que se conoce
también la arista AB. Indicar la visibilidad de todas las aristas.
G''
F'' H'' C''
Se puede resolver por
B'' D'' otros procedimientos
E''''
A''
B'
F' C'
A'=G'
E' D'
H'
DIBUJO TÉCNICO - Propuesta 2/2021. Página 4 de 9
Pregunta B2 (Solución)
BLOQUE 2. Sistemas de Representación (1) Calificación máxima 2.5 puntos
Determinar la intersección de los planos a (horizontal), b y d
Las intersecciones pueden realizarse
combinando otros planos.
La intersección se puede definir por
otros métodos.
d2 b2
a2 I'' m''
I''
m'
n''
n'
b1
d1
DIBUJO TÉCNICO - Propuesta 2/2021. Página 5 de 9
Pregunta C1 (Solución)
BLOQUE 2. Sistemas de Representación (2) Calificación máxima 2.5 puntos
Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1/1 el Dibujo Isométrico (sin coeficiente
de reducción) de la pieza dada por sus proyecciones.
Tomar las medidas de las vistas. No dibujar líneas ocultas.
Colocar la Perspectiva según la orientación de los ejes y del punto de origen (O) que se indica.
Z
Y X
O O
Es necesario obtener la elipse mediante puntos
o sustituirla por un óvalo, para lo que habrá
determinar los centros de los arcos.
X
Y
DIBUJO TÉCNICO - Propuesta 2/2021. Página 6 de 9
Pregunta C2 (Solución)
BLOQUE 2. Sistemas de Representación (2) Calificación máxima 2.5 puntos
Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 la Perspectiva Caballera (coeficiente
de reducción μ = 3/4) de la pieza dada por sus proyecciones.
Tomar las medidas de las vistas dadas (delineadas a escala 1:1). No dibujar líneas ocultas.
Colocar la Perspectiva según la orientación de los ejes y del punto de origen (O) que se indica.
Y X
O O
X
O
DIBUJO TÉCNICO - Propuesta 2/2021. Página 7 de 9
Pregunta D1 (Solución)
BLOQUE 3. Documentación gráfica y proyectos Calificación máxima 2.5 puntos
Croquice, utilizando el sistema del primer diédro, las siguientes vistas: el alzado (por donde indica la flecha), la
planta superior y el perfil izquierdo. La pieza es doblemente simétrica y debe estar completamente definida.
Acote según normas UNE. Tome las medidas de la perspectiva dada, delineada a escala 1:1.
Aunque los 2 perfiles son idénticos, el enunciado pide el
perfil izquierdo.
La acotación admite otras soluciones, siempre de acuerdo a
las normas UNE.
Para indicar que los taladros son pasantes, se podría haber
realizado un corte parcial y así evitar las líneas de trazos.
Si se representan mediante líneas trazos, se pude realizar
en una vista (como está en esta solución) o también se
podrían realizar en todas las vistas que se apreciaran.
R13.5
6.5
18
25
94
5 44
34
R8
9
28
18
DIBUJO TÉCNICO - Propuesta 2/2021 Página 8 de 9
Pregunta D2 (Solución)
BLOQUE 3. Documentación gráfica y proyectos Calificación máxima 2.5 puntos
Croquice, utilizando el sistema del primer diédro, las siguientes vistas: el alzado (por donde indica la flecha), la
planta superior y el perfil izquierdo. En las vistas se representarán también las líneas ocultas.
DIBUJO TÉCNICO - Propuesta 2/2021 Página 9 de 9
