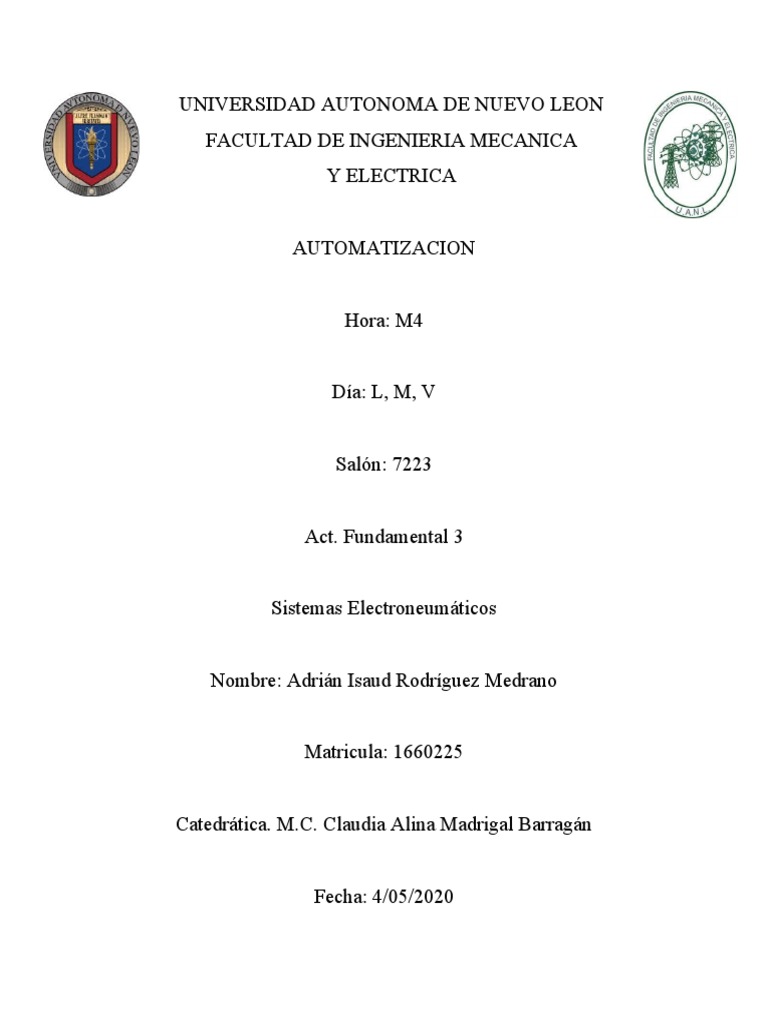

UNIVERSIDAD AUTONOMA DE NUEVO LEON

FACULTAD DE INGENIERIA MECANICA


Y ELECTRICA

AUTOMATIZACION

Hora: M4

Día: L, M, V

Salón: 7223

Act. Fundamental 3

Sistemas Electroneumáticos

Nombre: Adrián Isaud Rodríguez Medrano

Matricula: 1660225

Catedrática. M.C. Claudia Alina Madrigal Barragán

Fecha: 4/05/2020
Circuito neumático.
Para la realización del circuito neumático se necesita los siguientes componentes.

 Una válvula de 3 vías y 2 posiciones accionamiento manual y


retorno por muelle.

 Una válvula de 3 vías y 2 posiciones accionamiento por


rodillo y retorno por muelle.

 Una válvula de 4 vías y 2 posiciones.

 Un pistón de doble efecto.

 Un compresor.
Circuito neumático armado con los componentes.

Al darle run al circuito y activando la válvula de 3 vías / 2 posiciones por accionamiento


manual, la función es que salga el vástago hasta al final de carrera, una vez que llega al
final de carrera regresa el vástago activando la válvula de rodillo.

Vástago de salida.
Cuando llega al final de carrera se activa la válvula de rodillo y regresa el pistón.
Circuito electro neumático
El circuito electro neumático esta conformado por un pistón de doble efecto una válvula de
4 vías, 2 posiciones accionamiento eléctrico y retorno por resorte y dos válvulas
reguladoras de flujo ajustadas al 50 %. Además de un diagrama escalera que sincroniza
con el circuito electro neumático.
Cuando se ejecuta el circuito se presiona el contacto “AR” e inmediatamente manda la
señal para que el circuito salga a final de carrera.

.
Cuando llega al final de carrera el pistón, se abre el contacto “BS2” y este manda la señal
para que el circuito regrese.

Circuito 27 de abril.
Se cuenta con un pistón de doble efecto y se desea que salga y retorne “n “veces hasta
que se presione un botón de paro. Se cuenta con 2 sensores uno al inicio y el 2do al final
de carrera.
A) Obtenga la lista de partes.
B) Circuito neumático.
C) Diagrama espacio – fase.

A)

 Un pistón de doble efecto


 Una válvula de 4 vías, 2 posiciones accionamiento eléctrico retorno por muelle.
 Dos válvulas reguladoras de flujo ajustadas al 30%
 Un compresor.
B)
 Al ejecutar el circuito se presiona “AR” y este manda la señal al pistón para que
salga al final de carrera, abriéndose la señal S2 para que no influya en la salida
del pistón.
 Cuando el piston llega al final de carrera, inmediatamente se cierra BS1 y se
abre BS2, para dar la señal al piston de regresar y con esto ciclar el proceso.

D) Diagrama espacio – fase


Se muestra el diagrama espacio fase del circuito.
