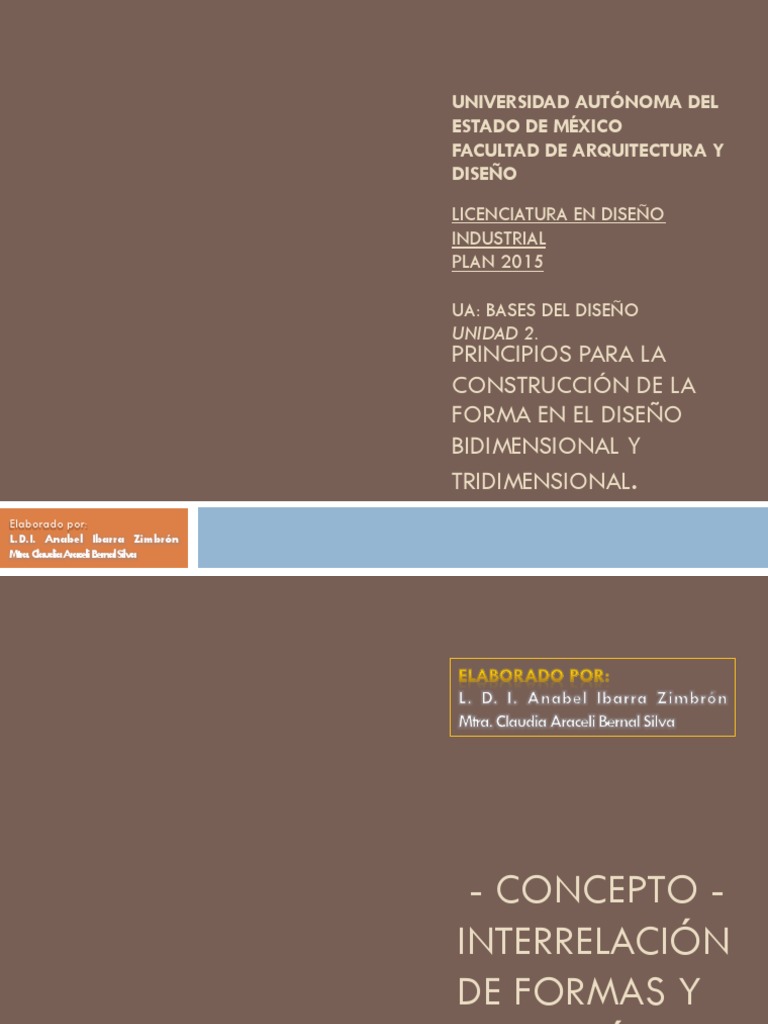

UNIVERSIDAD AUTÓNOMA DEL
ESTADO DE MÉXICO
FACULTAD DE ARQUITECTURA Y
DISEÑO
LICENCIATURA EN DISEÑO
INDUSTRIAL
PLAN 2015
UA: BASES DEL DISEÑO

UNIDAD 2.
PRINCIPIOS PARA LA
CONSTRUCCIÓN DE LA
FORMA EN EL DISEÑO
BIDIMENSIONAL Y
TRIDIMENSIONAL.
Elaborado por:
L.D.I. Anabel Ibarra Zimbrón
Mtra.ClaudiaAraceliBernalSilva
- CONCEPTO -
INTERRELACIÓN
DE FORMAS Y
REPETICIÓN
Elaborado por:
Mtra.ClaudiaAraceliBernalSilva
El presente material tiene como propósito desarrollar las
habilidades creativo proyectuales en los estudiantes, así
cómo preparar el proceso de elaboración de conceptos de
diseño, basado en los principios de configuración de la forma
bidimensional y tridimensional.
Presenta un panorama del funtamento de repetición,
enfoques que actualmente direccionan a la disciplina del
diseño industrial y para la conformación de la segunda unidad
conjuntamente con otros conceptos "Principios para la
construcción de la forma en el diseño bidimensional y tridimensional".
Este material deberá ayudar a propiciar el aprendizaje
significativo, atendiendo el proceso creativo proyectual de
acuerdo al andamiaje de cada estudiante.
Elaborado por:
3
Mtra. Claudia Araceli Bernal Silva Propósito
Repetición/Conceptos de diseño/ldi/fad/uaemex/
AnabelIbarraZimbrón-ClaudiaAraceliBernalSilva
La información contenida en este material es el resultado de la
práctica educativa en la línea de diseño y principalmente en la
primera parte del la formación de un diseñador industrial y en el
periodo básico de estudios.
Con este material el docente presenta los elementos principales de
las bases del diseño en una sola temática que poco a poco se va
complementando para conformar el proceso de conceptos del
diseño, contenidos en la unidad de Fundamentos del diseño.
Siendo de suma importancia debido a la configuración de la forma
bidimensional y tridimensional.
Presenta láminas de conceptos y gráficos y el docente puede irlos
relacionando con ejemplos gráficos o físicos para ir referenciando
con el alumno.
Además el docente puede plantear ejercicios para evidenciar el
conocimiento presentado.
Elaborado por:
4
Mtra. Claudia Araceli Bernal Silva Objetivo del material
NÚCLEO BASICO NÚCLEO SUSTANTIVO NÚCLEO INTEGRAL
k
AREAS DISCIPLINARIAS PERIODO 1 PERIODO 2 PERIODO 3 PERIODO 4 PERIODO 5 PERIODO 6 PERIODO 7 PERIODO 8 PERIODO 9 PERIODO 10
3 3 3 3 3 3 3 3 3 3
DISEÑO DE DISEÑO DE PROYECTOS DE DISEÑO PROYECTO INTEGRAL PROYECTO INTEGRAL
6 DISEÑO DE OBJETOS 6 DISEÑO DE OBJETOS 6 DISEÑO DE 6 6 DISEÑO DE FAMILIA DE 6 6 6 6 6
BASES PARA EL DISEÑO PRODUCTOS PRODUCTOS INDUSTRIAL DE DISEÑO DE DISEÑO
9 SIMPLES 9 COMPLEJOS 9 PRODUCTOS 9 9 PRODUCTOS 9 9 9 9 9
ESPECIALIZADOS SISTEMICOS (BILINGÜE) INDUSTRIAL I INDUSTRIAL II
12 12 12 12 12 12 12 12 12 12
DISEÑO INDUSTRIAL
0 4 0 0
LENGUAJES PARA
4 HISTORIA Y TEORIA 0 INTEGRATIVA 8 INVESTIGACIÓN PARA 4
PROYECTOS DE DISEÑO
4 DEL DISEÑO 4 PROFESIONAL 8 EL DISEÑO INDUSTRIAL 4
INDUSTRIAL
4 8 8 4
2 2 2 4 2
PENSAMIENTO LÓGICO 2 2 EVOLUCIÓN DE LOS 2 0 2
SOCIEDAD Y CULTURA ESTETICA ETICA PROFESIONAL
MATEMÁTICO 4 4 OBJETOS 4 4 4
FILOSOFÍA Y SOCIOLOGÍA 6 6 6 8 6
4
0
SEMIOTICA
4
8
2 0
4 6
ERGONOMÍA ERGONOMIA I ERGONOMIA II
6 6
8 6
2 2 2
RECURSOS 2 2 SUSTENTABILIDAD DEL 2
ECOLOGICA IMPACTO AMBIENTAL
NATURALES 4 4 DISEÑO INDUSTRIAL 4
6 6 6
2 2 2 2 0 2 0 0
PROYECTOS
PRÁCTICAS PROFESIONALES
2 2 2 2 MERCADO Y 6 ESTRUCTURACION DE 2 GESTIÓN DEL DISEÑO 6 4
INGLES 5 INGLES 6 INGLES 7 INGLES 8 ESTRATEGICOS DE
4 4 4 4 CONSUMO 6 PROYECTOS DE DI 4 INDUSTRIAL 6 4
DISEÑO
6 6 6 6 6 6 6 4
ECONOMICA ADMINISTRATIVA
30
2 2
PRODUCCION 2 PRODUCCION 4
ARTESANAL 4 INDUSTRIAL 6
6 8
0 2 2
MATERIALES Y
4 TEORIA Y PRACTICA DE 4 TEORIA Y PRACTICA DE 4
PROCESOS PARA EL
4 ENVASE Y EMBALAJE 6 MADERAS 6
DISEÑO
4 8 8
CIENCIA DE MATERIALES
2 2 2 2 2
TEORIA Y PRACTICA
TEORIA Y PRACTICA DE 4 TEORIA Y PRACTICA DE 4 TEORIA Y PRACTICA DE 4 4 TEORIA Y PRACTICA DE 4
DE CERAMICA Y
TEXTILES 6 CUERO Y PIELES 6 PLASTICOS 6 6 METALES 6
VIDRIO
8 8 8 8 8
0 0 0 0 0 2
REPRESENTACIÓN REPRESENTACIÓN REPRESENTACION REPRESENTACIÓN COMUNICACIÓN E
4 4 6 4 6 2
BIDIMENSIONAL DE BIDIMENSIONAL DE TRIDIMENSIONAL DE INTEGRAL DE FOTOGRAFIA IMAGEN PROFESIONAL
CONCEPTOS 4 OBJETOS 4 PRODUCTOS 6 PRODUCTOS 4 6 (BILINGÜE) 4
4 4 6 4 6 6
COMUNICOLOGIA
0 0 0 0 2 0 0 0
FISICA Y SISTEMAS
4 4 DIBUJO TECNICO 4 MODELADO ASISTIDO 4 2 4 MATRICES DE 4 4
GEOMETRIA DIBUJO TECNICO APLICADOS AL DISEÑO ANIMACIÓN ASISTIDA PROTOTIPAJE ASISTIDO
4 4 ASISTIDO 4 RENDERIZADO 4 4 4 SIMULACIÓN 4 4
INDUSTRIAL
4 4 4 4 6 4 4 4
0 0 0 0 0
TEMAS SELECTOS DE 4 TEMAS SELECTOS DE 4 TEMAS SELECTOS DE 4 TEMAS SELECTOS 4 TEMAS SELECTOS DE 4
DISEÑO 4 DISEÑO INDUSTRIAL 1 4 DISEÑO INDUSTRIAL 2 4 MULTIDISCIPLINARIOS 4 DISEÑO INDUSTRIAL 3 4
4 4 4 4 4
AREAS DISCIPLINARIAS PERIODO 1 PERIODO 2 PERIODO 3 PERIODO 4 PERIODO 5 PERIODO 6 PERIODO 7 PERIODO 8 PERIODO 9 PERIODO 10
6 8 8 8 6 7 7 6 4 3
NÚCLEO BASICO NÚCLEO SUSTANTIVO NÚCLEO INTEGRAL TOTAL DE UA 31
PERIODO 1 PERIODO 2 PERIODO 3 PERIODO 4 PERIODO 5 PERIODO 6 PERIODO 7 PERIODO 8 PERIODO 9 PERIODO 10 LDI 05
HORAS TEÓRICAS 9 HORAS TEÓRICAS 11 HORAS TEÓRICAS 13 HORAS TEÓRICAS 15 HORAS TEÓRICAS 11 HORAS TEÓRICAS 5 HORAS TEÓRICAS 11 HORAS TEÓRICAS 5 HORAS TEÓRICAS 7 HORAS TEÓRICAS 3 HORAS TEÓRICAS 90
HORAS PRÁCTICAS 26 HORAS PRÁCTICAS 30 HORAS PRÁCTICAS 30 HORAS PRÁCTICAS 26 HORAS PRÁCTICAS 28 HORAS PRÁCTICAS 30 HORAS PRÁCTICAS 20 HORAS PRÁCTICAS 26 HORAS PRÁCTICAS 18 HORAS PRÁCTICAS 6 HORAS PRÁCTICAS 240
TOTAL DE HORAS 35 TOTAL DE HORAS 41 TOTAL DE HORAS 43 TOTAL DE HORAS 41 TOTAL DE HORAS 39 TOTAL DE HORAS 35 TOTAL DE HORAS 31 TOTAL DE HORAS 31 TOTAL DE HORAS 25 TOTAL DE HORAS 9 TOTAL DE HORAS 330
CRÉDITOS 44 CRÉDITOS 52 CRÉDITOS 56 CRÉDITOS 56 CRÉDITOS 50 CRÉDITOS 40 CRÉDITOS 42 CRÉDITOS 36 CRÉDITOS 32 CRÉDITOS 42 CRÉDITOS 450
UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE UNIDADES DE
7 8 8 8 7 6 6 6 5 2 63
APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE APRENDIZAJE
Elaborado por:
5
Mtra. Claudia Araceli Bernal Silva Ubicación dentro del plan de estudios
1
Interrelación de Formas.
6
¨  Son las formas que pueden encontrarse entre sí

en diferentes maneras, cuando se superpone una
forma en otra, o sobre otra.
Repetición/Conceptos de diseño/ldi/fad/uaemex/AnabelIbarraZimbrón-
ClaudiaAraceliBernalSilva
7
¨  Distanciamiento.- ambas
formas separadas entre
sí, aunque pueden estar
muy cerca
8
¨  Toque.- Cuando las

formas se “tocan”, el
espacio que existía entre
ellas desaparece.
9
¨  Superposición.-
Cuando las formas se
acercan aun más y
una se cruza sobre
otra y parece estar
encima.
10
¨  Penetración.- Cuando
ambas formas parecen
transparentes y los
contornos de ambas
for mas siguen siendo
enteramente visibles.
11
¨  Unión.- Cuando ambas

formas quedan reunidas y
se convierten en una sola,
ambas formas pierden
parte de su contorno.
12
¨  Sustracción.- Cuando una

forma invisible se cruza sobre
una visible, La porción de la
forma visible que queda
cubierta por la invisible se
convierte en invisible, también
puede ser considerado como
la superposición de una forma
negativa sobre una positiva.
13
¨  Intersección.- Igual que

la penetración, pero es
visible la porción,
cuando ambas se cruzan
entre sí. Como resultado
de la intersección, surge
una nueva forma y más
pequeña.
14
¨  Coincidencia.- ambas
formas se juntan y
forman una sola forma.
Módulo.
15
¨  “Cuando un diseño ha sido compuesto por una

cantidad de formas, las idénticas o similares entre si
son “formas unitarias” o “módulos”
Sirven para:
16
¨  unificar el diseño
¨  Los módulos pueden ser descubiertos fácilmente y
deben de ser simples o si no se perdería el efecto

de repetición.
Repetición de Módulos
17
¨  Utilizar la misma forma más de una vez
¨  Este es el método mas sencillo de diseño, esta suele

aportar una inmediata sensación de armonía.
Tipos de Repetición...
18
¨  A. Repetición de Figura: Es
cuando la figura se repite más de
una sola vez, se pueden percibir
diferentes medidas y tamaños.
19
¨  B. Repetición de Tamaño:
Solo es posible cuando las
figuras son repetidas o
muy similares en su
medida.
20
¨  C. Repetición de Color:
Cuando es igual el color pero
las figuras y los tamaños son
diferentes
21
¨  D. Repetición de Textura: Todas

las formas pueden ser de la
misma textura, pueden ser
diferentes de medida, color y
forma, su objetivo va a ser la
misma textura. .
22
¨  F. Repetición de Posición.
Esto se refiere a como se
disponen las formas, de
acuerdo a una estructura.
23
¨  G. Repetición de espacio.
En otras palabras, pueden ser
todas positivas, o todas
negativas, o relacionadas de la
misma manera con el plano de
la imagen. Todas las formas
pueden ocupar su espacio de
una misma manera
24
¨  E. Repetición de Dirección: esto solo

es posible cuando las formas
muestran un sentido definido de
dirección.
25
¨  H. Repetición de gravedad:
da la apariencia de pesantez
o liviandad, de igual
estabilidad o inestabilidad, se
necesita que elementos estén
en estricta repetición.
Variaciones de Repetición
26
¨  Variaciones direccionales: Con la excepción del

círculo todas las formas pueden variar de
dirección en cierto grado. Aun los círculos pueden
ser agrupados para dar una sensación de
dirección. Pueden distinguirse varias clases de
arreglos direccionales.
27
Direcciones indefinida Direcciones alterna
¨  Direccionales Repetidas:
28
¨  Direccionales indefinidas
29
¨  Direccionales alternas
30
¨  Direcciones en gradación
31
¨  Direcciones similares
Submódulos y Supermódulos
32
¨  “Un módulo puede estar compuesto por

elementos más pequeños, que son utilizados en
repetición. Tales elementos más pequeños son
denominados ‘submódulos’.
33
¨  Si los módulos, al ser organizados en un diseño, se

agrupan juntos para convertirse en una forma
mayor, que luego es utilizada en repetición,
denominamos ‘supermódulos’ a estas formas
mayores o nuevas. Wucius Wong.
Disposición de elementos
34
¨  Disposición Lineal
35
¨  Disposición Cuadrada
36
¨  Disposición rombo
37
¨  Disposición triangular
38
¨  Disposición circular
¨  Ejemplos
39
¨  Ejemplos
40
Instrucciones
1.  Genera un módulo "x" formas y repetirlo "n" veces,

para representar un objeto a nivel tridimensional.
2.  Presenta serie de propuestas
3.  Representa una fruta con el módulo elegido (maneja
cualquier escala) y repí el número de veces que se
requieran para generar el supermódulo
SUERTE!!!
Elaborado por:
41
Mtra. Claudia Araceli Bernal Silva Ejercicio
Wong, W. (2007). Fundamentos del Diseño.
G GIlli. México
Leos, R. (s/f). Redes y Ritmos espaciales.
UNAM. México
Elaborado por:
42
Mtra. Claudia Araceli Bernal Silva Bibliografía

Forma Mex

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Forma Mex

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD AUTÓNOMA DEL

UA: BASES DEL DISEÑO

NÚCLEO BASICO NÚCLEO SUSTANTIVO NÚCLEO INTEGRAL TOTAL DE UA 31

¨  Son las formas que pueden encontrarse entre sí

¨  Toque.- Cuando las

¨  Unión.- Cuando ambas

¨  Sustracción.- Cuando una

¨  Intersección.- Igual que

¨  “Cuando un diseño ha sido compuesto por una

deben de ser simples o si no se perdería el efecto

¨  Utilizar la misma forma más de una vez

¨  Este es el método mas sencillo de diseño, esta suele

¨  D. Repetición de Textura: Todas

¨  E. Repetición de Dirección: esto solo

¨  Variaciones direccionales: Con la excepción del

Direcciones indefinida Direcciones alterna

¨  “Un módulo puede estar compuesto por

¨  Si los módulos, al ser organizados en un diseño, se

1.  Genera un módulo "x" formas y repetirlo "n" veces,

También podría gustarte

Forma Mex

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Forma Mex

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD AUTÓNOMA DEL

UA: BASES DEL DISEÑO

NÚCLEO BASICO NÚCLEO SUSTANTIVO NÚCLEO INTEGRAL TOTAL DE UA 31

¨ Son las formas que pueden encontrarse entre sí

¨ Toque.- Cuando las

¨ Unión.- Cuando ambas

¨ Sustracción.- Cuando una

¨ Intersección.- Igual que

¨ “Cuando un diseño ha sido compuesto por una

deben de ser simples o si no se perdería el efecto

¨ Utilizar la misma forma más de una vez

¨ Este es el método mas sencillo de diseño, esta suele

¨ D. Repetición de Textura: Todas

¨ E. Repetición de Dirección: esto solo

¨ Variaciones direccionales: Con la excepción del

Direcciones indefinida Direcciones alterna

¨ “Un módulo puede estar compuesto por

¨ Si los módulos, al ser organizados en un diseño, se

1. Genera un módulo "x" formas y repetirlo "n" veces,

También podría gustarte

¨  Son las formas que pueden encontrarse entre sí

¨  Toque.- Cuando las

¨  Unión.- Cuando ambas

¨  Sustracción.- Cuando una

¨  Intersección.- Igual que

¨  “Cuando un diseño ha sido compuesto por una

¨  Utilizar la misma forma más de una vez

¨  Este es el método mas sencillo de diseño, esta suele

¨  D. Repetición de Textura: Todas

¨  E. Repetición de Dirección: esto solo

¨  Variaciones direccionales: Con la excepción del

¨  “Un módulo puede estar compuesto por

¨  Si los módulos, al ser organizados en un diseño, se

1.  Genera un módulo "x" formas y repetirlo "n" veces,
