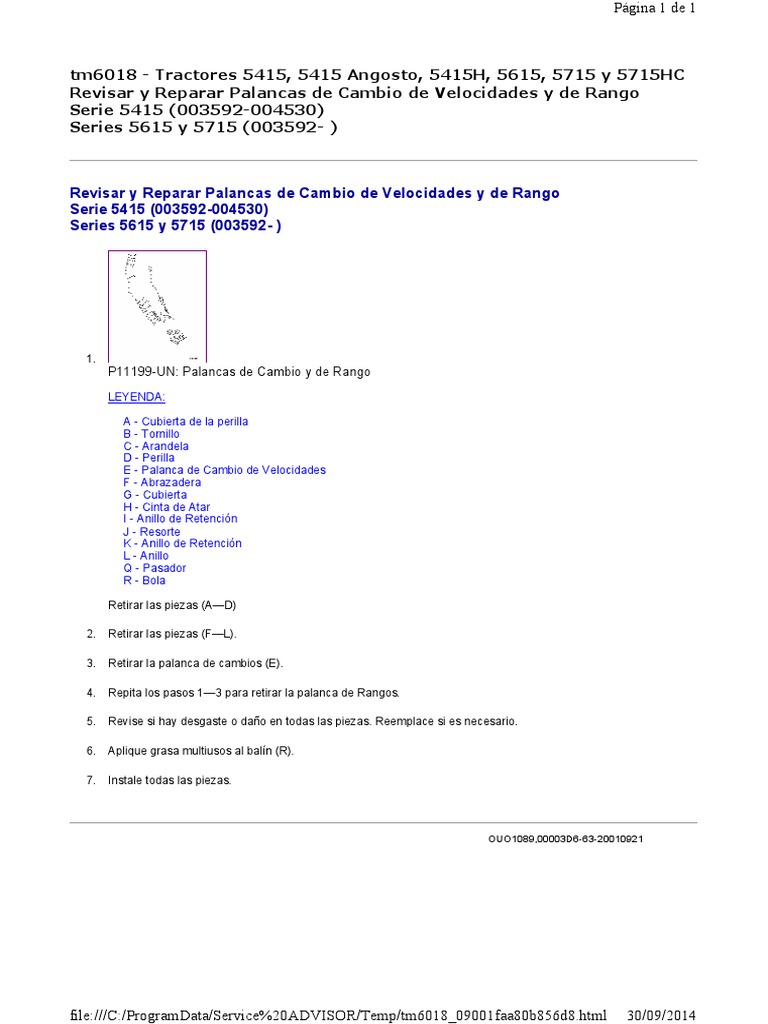

tm6018 - Tractores 5415, 5415 Angosto, 5415H, 5615, 5715 y 5715HC

Revisar y Reparar Palancas de Cambio de Velocidades y de Rango
Serie 5415 (003592-004530)
Series 5615 y 5715 (003592- )

Revisar y Reparar Palancas de Cambio de Velocidades y de Rango

Serie 5415 (003592-004530)
Series 5615 y 5715 (003592- )

1.
P11199-UN: Palancas de Cambio y de Rango

LEYENDA:

A - Cubierta de la perilla
B - Tornillo
C - Arandela
D - Perilla
E - Palanca de Cambio de Velocidades
F - Abrazadera
G - Cubierta
H - Cinta de Atar
I - Anillo de Retención
J - Resorte
K - Anillo de Retención
L - Anillo
Q - Pasador
R - Bola

Retirar las piezas (A—D)

2. Retirar las piezas (F—L).

3. Retirar la palanca de cambios (E).

4. Repita los pasos 1—3 para retirar la palanca de Rangos.

5. Revise si hay desgaste o daño en todas las piezas. Reemplace si es necesario.

6. Aplique grasa multiusos al balín (R).

7. Instale todas las piezas.

OUO1089,00003D6-63-20010921
