UNIVERSIDAD DE GUAYAQUIL

FACULTAD
INGENIERIA QUIMICA
TRANSFERENCIA DE CALOR

ING. JUDITH FLORES R. MSC

CICLO II
2020-221
21

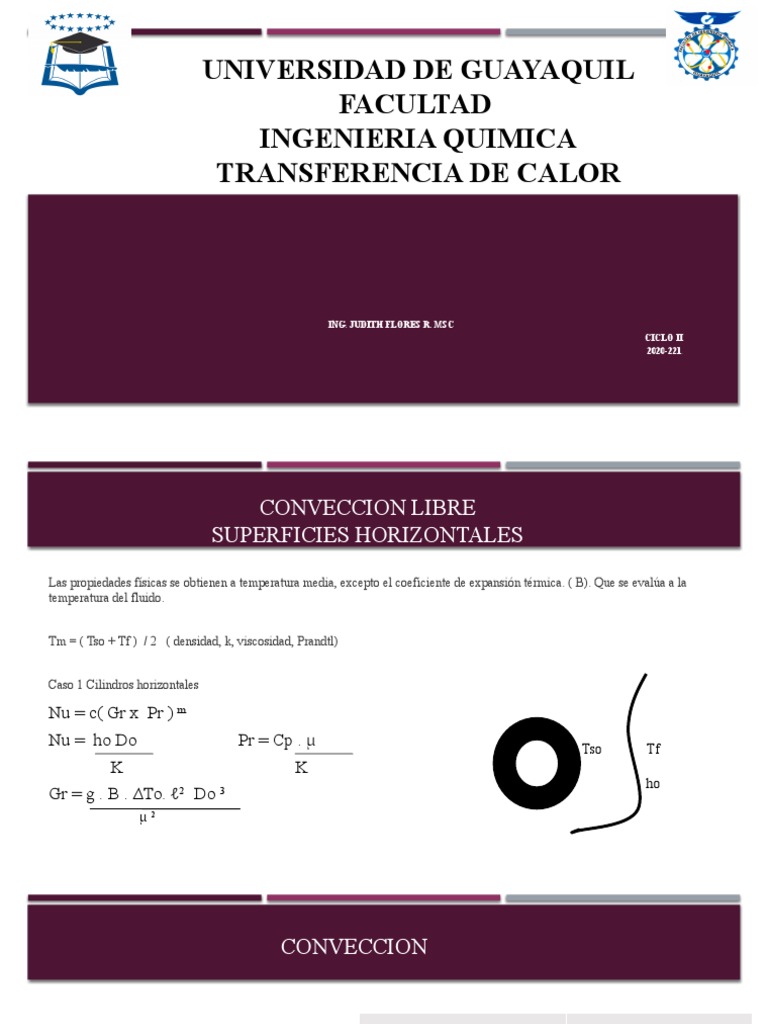

 CONVECCION LIBRE
SUPERFICIES HORIZONTALES
Las propiedades físicas se obtienen a temperatura media, excepto el coeficiente de expansión térmica. ( B). Que se evalúa a la
temperatura del fluido.

Tm = ( Tso + Tf ) / 2 ( densidad, k, viscosidad, Prandtl)

Caso 1 Cilindros horizontales

Nu = c( Gr x Pr ) m
Nu = ho Do Pr = Cp . µ Tso Tf
Q1 A
K K
ho
Gr = g . Β . ∆To. ℓ2 Do 3
T2
µ 2
 CONVECCION

Rango Gr x Pr Valores c y m

0 < ( Gr x Pr ) < 10 -5 c= 0,40 : m = 0

Ra = Gr x Pr Numero de Rayleigh
10 -5 < ( Gr x Pr ) < 10 4 Fig 9.2 chapman
Gr = Numero de Grasshof
Nu = Numero de Nusselt 10 4 < ( Gr x Pr ) < 10 9 c= 0,525 : m = 1/4

B = 1 / Tf ( Grados absolutos)
10 9 < ( Gr x Pr ) < 10 12 c= 0,129 : m = 1/3
A

∆To = Tso - Tf T2
 EJERCICIO

Una cañeria horizontal de 0,1 mt de diámetro externo transporta vapor de agua y tiene una temperatura superficial
externa de 170C siendo la temperatura del aire de 24C Calcular la pérdida de calor.

Un alambre eléctrico tiene 1/8 pulgada de diámetro y esta recubierto con una capa de aislante de 1/32 pulgada de
espesor, si su temperatura superficial externa es de 172F y el aire atmosférico esta a 80F , Calcular los Watts de
energía disipados por la resistencia del alambre
 CONVECCION LIBRE
SUPERFICIES VERTICALES
Las propiedades físicas se obtienen a temperatura media, excepto el coeficiente de expansión térmica. ( B). Que se evalua
a la temperatura del fluido.

Tm = ( Tso + Tf ) / 2 ( densidad, k, viscosidad, Prandtl)

Caso 2 Superficies verticales, planas y cilindricas

Nu = c( Gr x Pr ) m
Nu = ho L Pr = Cp . µ L Tso Tf
Q1 A
K K
ho
Gr = g . Β . ∆To. ℓ2 L 3
T2
µ 2
 CONVECCION LIBRE
SUPERFICIES VERTICALES

Ra = Gr x Pr Numero de Rayleigh
Rango Gr x Pr Valores c y m
Gr = Numero de Grasshof
Nu = Numero de Nusselt 10 -1 < ( Gr x Pr ) < 10 4 Fig 9.3 chapman

10 4 < ( Gr x Pr ) < 10 9 c= 0,590 : m = 1/4

B = 1 / Tf ( Grados absolutos)
10 9 < ( Gr x Pr ) < 10 12 c= 0,129 : m = 1/3
∆To = Tso - Tf
A

T2
 EJERCICIO

Un cilindro vertical de 6ft de alto y 4 in de diámetro externo tiene una temperatura superficial externo de 200ªF ,
esta rodeado de aire atmosférico a la temperatura de 80ªF. Cual es la pérdida de calor por convección libre
procedente de la superficie lateral del cilindro.
 CONVECCION FORZADA
CALENTAMIENTO O ENFRIAMIENTO EN EL
INTERIOR DEL TUBO

Las propiedades físicas se obtienen a temperatura media, excepto la viscosidad dinámica . (µsi) que se evalúa a la
temperatura Tsi
Tb = ( Ti + To ) / 2 ( densidad, k, viscosidad, Prandtl, cp)
∆ Ti = Tb - Tsi
Ti= temperatura de entrada del fluido
To = temperatura de salida del fluido
Tsi= temperatura superficial interna
Tsi
Q1 A
Ti To
hi Tb
T2
L
 VARIABLES QUE IDENTIFICAN A LA CONVECCIÓN FORZADA

Velocidad promedio lineal.- v ( Longitud / tiempo ; ft/ s ; m/s )

Flujo másico.- W ( masa / tiempo ; lb/ s ; Kg/s )
Caudal o flujo volumetrico.- C ( volumen / tiempo ; ft3/ s ; m3/s )
Velocidad másica.- G ( masa / tiempo ; lb/ s ; Kg/s )
Área del flujo del fluido ft2 m2

Número de Reynolds. Grupo adimensional Re = Di v ℓ

µ
 VARIABLES QUE IDENTIFICAN A LA CONVECCIÓN FORZADA

Ecuación de la continuidad: W = v ℓ Af
Af = π ri2
Af = π Di2
4
W = v ℓ π Di2
4
Si reemplazo en Reynolds
Re = 4W
π Di µ
 VARIABLES QUE IDENTIFICAN A LA CONVECCIÓN FORZADA

Ecuación de la continuidad para un flujo incompresible: C = v Af

Af = π ri2
Af = π Di2
4
C= v π Di2
4
Si reemplazo en Reynolds
Re = 4C ℓ
π Di µ
 VARIABLES QUE IDENTIFICAN A LA CONVECCIÓN FORZADA

Flujo másico: G = W / Af
W = v ℓ Af

Si reemplazo en Reynolds
Re = Di G
µ
 COEFICIENTES DE CONVECCIÓN

1.1 Flujo Laminar Re < 2100

Aplicable a líquidos orgánicos, soluciones acuosas y gases.
Nu = 1.86 [ (Re) (Pr) (Di/L) ]1/3 ( µ / µsi )0.14
Nu = hi Di / K
1.2 Región de transición 2100 < Re < 10000
Grafica 24
1.3 Flujo Turbulento Re 10000
1.3.a Aplicable a líquidos orgánicos, soluciones acuosas y gases.
Nu = 0.027 [ (Re)0.8 (Pr) 1/3 ( µ / µsi )0.14 ]
Nu = hi Di / K
1.3.a Aplicable a agua
Nu = 0.023 [ (Re)0.8 (Pr) 1/3 ( µ / µsi )0.14 ]
Nu = hi Di / K
 EJERCICIO

0,10 Kg/s de un aceite de motor sae 50 ingresa a la temperatura de 377K a un tubo de diámetro de 2cm y de
longitud de 1,5m saliendo a una temperatura de 363K.
Si la temperatura superficial interna es de 300K , calcular el calor transferido desde el fluido a la superficie lateral
interna del cilindro.
 COEFICIENTE DE PELICULA CONTROLANTE

3000 lb/h de un aceite lubricante circulan en el interior de un tubo a la temperatura media de 110F su temperatura
superficial interna se mantiene en 250F por medio de vapor que se condensa sobre la superficie exterior y cuyo
coeficiente de película puede ser estimado en 2000 BTU / h ft 2 F. Determine el coeficiente global de transferencia
de calor. Si la viscosidad se comporta con la siguiente ecuación.
µ = 5.5 [ ( 60 )1.25 / Tb] centipoise
Datos:
Di = 0,75pulgadas
Do = 1 pulgada
Kt= 45 BTU / h ft F
L = 20 ft
 COEFICIENTE DE PELICULA CONTROLANTE

Cuando la resistencia térmica del espesor del tubo metálico es muy pequeña en comparación con la suma de las
resistencias térmicas de ambos coeficientes de película ( interno y externo) , generalmente puede despreciarse. Si
un coeficiente de película tiene un valor pequeño respecto al otro , EL COEFICIENTE DE PELICULA DE
MENOR VALOR PROPORCIONA LA MAYOR RESISTENCIA TERMICA, y por tanto el coeficiente global es
mas cercano al coeficiente de película de menor valor.
En conclusión el coeficiente de película de menor valor se denomina coeficiente de película controlante y en base a
el se debe de calcular el coeficiente global de transferencia de calor.
 COEFICIENTE DE PELICULA CONTROLANTE

Agua liquida saturada ingresa a la temperatura de 293K circulando con una velocidad media de 0,57 m/s y saliendo
a la temperatura de 313K si la temperatura superficial interior es de 353K y el diámetro interno es de 30mm
calcular la longitud necesaria del tubo.
 CALENTAMIENTO O ENFRIAMIENTO EN EL INTERIOR DE
ESPACIOS ANULARES CONCÉNTRICOS

D1 = Diametro interior del tubo interno

r
D2 = Diametro exterior del tubo interno t eri o
x
ri ae
D3 = Diametro interior del tubo externo be
Tu
D4 = Diametro exterior del tubo externo

r1 hi Tb
r i or
r2
DE= 4 rh ( radio hidraulico)
in te
rh = área de flujo / perímetro húmedo e ria
Tub
r3
rh=
πD2 + πD3 r4
rh =
 CALENTAMIENTO O ENFRIAMIENTO EN EL INTERIOR DE
ESPACIOS ANULARES CONCÉNTRICOS

Un espacio anular concentrico es el lugar geométrico comprendido entre dos o r circunferencias.

i
De: x ter
r i ae
De = 4 rh u be
T
De= D3-D2
Reynolds: r1 hi Tb
r i or
r2
Re = in te
e ria
T ub
r3
Re =
r4
 CALENTAMIENTO O ENFRIAMIENTO EN EL INTERIOR DE
ESPACIOS ANULARES CONCÉNTRICOS

1.1 Flujo Laminar Re < 2100

Aplicable a líquidos orgánicos, soluciones acuosas y gases.
Nu = 1.86 [ (Re) (Pr) (De/L) ]1/3 ( µ / µsi )0.14
Nu = hi De / K
1.2 Región de transición 2100 < Re < 10000
Grafica 24
1.3 Flujo Turbulento Re < 10000
1.3.a Aplicable a líquidos orgánicos, soluciones acuosas y gases.
Nu = 0.027 [ (Re)0.8 (Pr) 1/3 ( µ / µsi )0.14 ]
Nu = hi De / K
1.3.a Aplicable a agua
Nu = 0.023 [ (Re)0.8 (Pr) 1/3 ( µ / µsi )0.14 ]
Nu = hi De / K
 ESPACIOS ANULARES CONCENTRICOS

Vapor de agua sobrecalentado fluye a través de un espacio anular concéntrico comprendido entre una tubería de 8
pulgadas nominal y otra de 4 pulgadas nominal, ambas de peso estándar cedula 40, el vapor se encuentra a la
presión de 14,696 PSIA , 400F y una velocidad promedio de 15Ft/s.
Agua de enfriamiento circula por el interior de la tubería mas pequeña siendo su coeficiente de película estimado
en 1000BTU/ H FT2 F. Calcular el coeficiente global de transferencia de calor si la temperatura superficial externa
del tubo interior es de 220F.
 CONVECCIÓN FORZADA POR EL EXTERIOR DE LOS TUBOS

Las propiedades físicas se obtienen a temperatura media.

Tm = ( Tso + Tf ) / 2 ( densidad, k, viscosidad, Prandtl) Tso
v
ho
Formulas básicas Tf
r1
Nu = β Re n r2
Nu = ho Do / k
Rango Re
1-4 0,8910 0,330
4 – 40 0,8210 0,385
40 – 4000 0,6150 0,466
4000 – 40000 0,174 0,618
40000 - 250000 0,0239 0,805
 CONVECCION FORZADA EXTERNA

Aire atmosférico a la velocidad de 22ft/s y 80F fluye perpendicular a una cañería de 4 pulgadas nominal cedula 40
se mantiene a 800F . Determinar el coeficiente de película.
